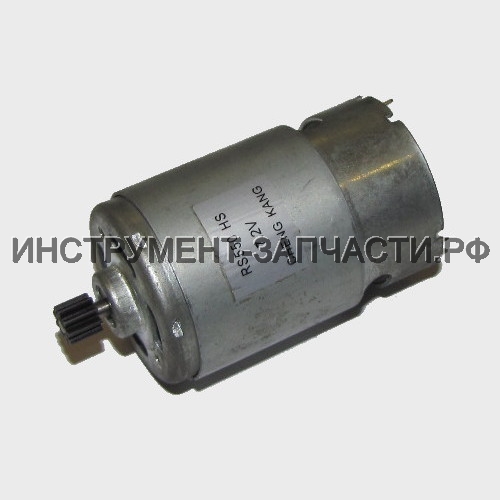

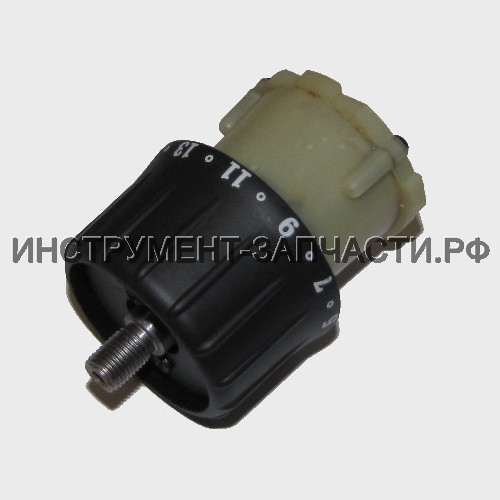

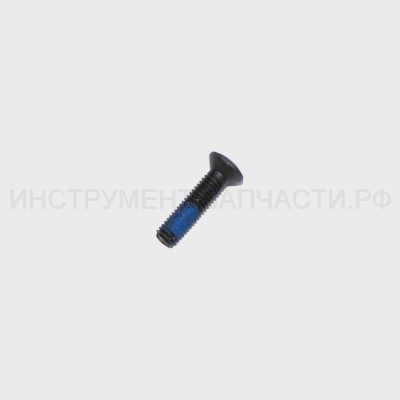

Дмитрий Кущев Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-7.2ЭР Схема актуальна для изделий, у которых серийный номер начинается с 47. Инструмент снят с производства, комплектующие поставляются до исчерпания складских запасов Рис. 1 Аккумуляторная дрель-шуруповерт ДА-7.2ЭР (47.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.22 Винт М5Lx18 Винт M5Lx18 В наличии: 20 1 60 ₽ 2 2 00.20.20.01.02 Патрон сверлильный ДА-12-01 ЭР Патрон сверлильный 3/8-24UNF Ø0,8-10мм Нет в наличии 1 1,700 ₽ 2 2* 00.20.20.01.01 Патрон сверлильный БЗП Д-350ЭР Замена(аналог) или составная часть для замены поз.2 Нет в наличии 1 450 ₽ 3 3 47.03.00.00.00 Редуктор с фланцем в сборе ДА-7.2ЭР Редуктор с фланцем в сборе Нет в наличии 1 460 ₽ 4 4 00.02.04.01.19 Винт М5х55 ДП-1200 Винт М3х8 В наличии: 4 2 10 ₽ 5 5 00.02.02.01.09 Шайба гроверная АД-12 ЭР Шайба гроверная 3 Нет в наличии 2 10 ₽ 6 6 47.04.00.00.00 Электродвигатель в сборе ДА-7.2ЭР Электродвигатель в сборе CHENG KANG 7,2V В наличии: 1 1 140 ₽ 7 7 47.02.00.13.00 Корпус Нет данных о товаре 1 8 8 47.02.00.14.00 Корпус-накладка Нет данных о товаре 1 9 9 47.02.00.15.00 Экран-накладка Нет данных о товаре 1 10 10 20.05.00.06.00 Ремешок Нет данных о товаре 1 A A 47.05.00.00.00 Выключатель в сборе ДА-7.2 ЭР Выключатель в сборе поз. 11,12,12.1,12.2,13,13.1 В наличии: 1 1 340 ₽ 11 11 47.05.00.01.00 Радиатор Нет данных о товаре 1 12 12 00.10.01.04.05 Выключатель АД-12 ЭР; ДА-7.2/12ЭР Выключатель JV02L-1B 9/6-24V DC12A В наличии: 2 1 130 ₽ 12.1 12.1 47.05.00.02.00 Провод соединительный жёлтый L=62мм Нет данных о товаре 1 12.2 12.2 47.05.00.03.00 Провод соединительный чёрный L=62мм Нет данных о товаре 1 13 13 00.10.08.01.01 Блок управления электронный УШМ-125/18В Элемент полупроводниковый В наличии: 4 1 2,680 ₽ 13.1 13.1 47.05.01.01.00 Изолятор Нет данных о товаре 1 14 14 47.05.02.00.00 Блок контактно-индикационный Нет данных о товаре 1 15 15 00.02.04.01.34 Винт М3х4 Нет данных о товаре 1 16 16 47.02.00.12.00 Хомут Нет данных о товаре 1 17 17 47.02.03.00.00 Батарея аккумуляторная ДА-7.2ЭР Батарея аккумуляторная HUANYU Ni-Cd 1,2Vx6 4/5SC 1300 mАч Нет в наличии 1 580 ₽ 18 18 47.02.02.00.00 Устройство зарядное ДА-7.2ЭР Устройство зарядное 7,2В=/время зарядки 1,5 ч. Нет в наличии 1 170 ₽ 19 19 00.02.03.01.25 Винт 3х11 Винт 3x11 Нет в наличии 6 10 ₽ 20 20 00.02.03.01.23 Винт 3х13 Винт 3x13 Нет в наличии 2 20 ₽ 47.02.04.00.00 Блок питания ЗУ ДА-7.2ЭР Блок питания ЗУ (нет на рисунке) 220В~/9В=-1,5 А Нет в наличии 1 510 ₽ Кол-во: В корзину
