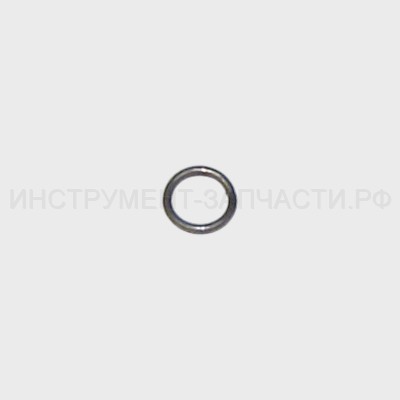

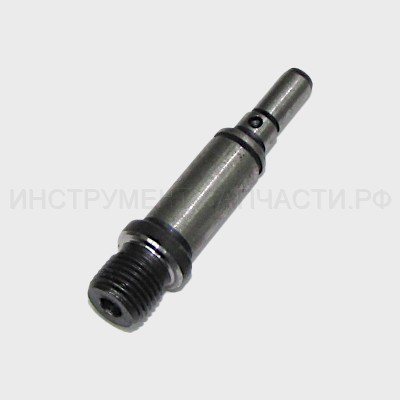

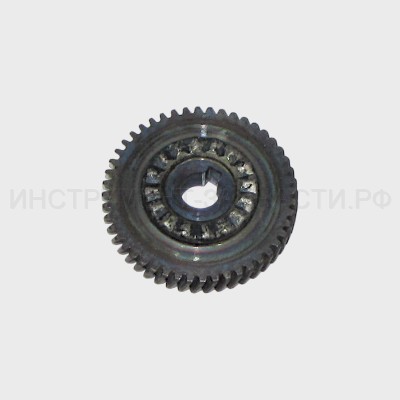

Дмитрий Кущев Схема и запчасти для дрели ударной Интерскол ДУ-13/600ЭР Схема актуальна для изделий, у которых серийный номер начинается с 756. Рис. 1 Дрель ударная ДУ-13/600ЭР (756.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт патрона M5Lх20 В наличии: 42 1 50 ₽ 2+27 2+27 00.20.10.02.00 Патрон сверлильный с ключом 13мм, 1/2х20 UNF Патрон сверлильный (с ключом) Ø1.5-13мм (½”-20UNF) Нет в наличии 1 540 ₽ 3 3 756.03.01.01.00 Шпиндель ДУ-13/600ЭР Шпиндель 13мм В наличии: 2 1 70 ₽ 4 4 02.03.01.05.00 Шпонка сегментная ДУ-650ЭР Шпонка сегментная Ø3 В наличии: 33 1 30 ₽ 4 4* 05.03.01.02.00 Шпонка сегментная Д-1050Р Замена(аналог) или составная часть для замены поз.4 Нет в наличии 1 20 ₽ 5 5 756.03.01.02.00 Пружина Ø4х12 Нет данных о товаре 1 6 6 756.02.01.00.00 Втулка 12х17х19 Нет данных о товаре 1 7 7 00.02.99.02.09 Кольцо В7 МП-100 Э Кольцо стопорное Ø7 В наличии: 10 1 20 ₽ 8 8 756.03.01.04.00 Колесо зубчатое ДУ-13/600ЭР Колесо зубчатое Ø41 В наличии: 1 1 440 ₽ 9 9 00.02.98.01.22 Кольцо стопорное пружинное Ø12 Кольцо стопорное пружинное Ø12 В наличии: 2 1 10 ₽ 10 10 00.02.10.06.00 Шарик 5 мм Шарик стальной Ø5 В наличии: 8 1 10 ₽ 11 11 756.03.01.06.00 Втулка латунная Нет данных о товаре 1 12 12 756.03.02.01.00 Щит с наковальней ДУ-13/600ЭР Щит с наковальней В наличии: 2 1 120 ₽ 13 13 756.03.02.00.00 Толкатель Нет данных о товаре 1 14 14 756.03.02.03.01 Переключатель режимов Нет данных о товаре 2 15 15 00.01.01.01.19 Подшипник 608RS Р-82ТС Подшипник 608RS (8x22x7) В наличии: 17 1 190 ₽ 15 15 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник 608-2RSH 608-2RSH (8x22x7) SKF (Италия) В наличии: 20 1 300 ₽ 15 15 608-2RS Подшипник 180608/608-2RS Подшипник 608-2RS 608-2RS (8x22x7) В наличии: 40 1 70 ₽ 15 15* 00.01.01.01.05 Подшипник шариковый 608Z Замена(аналог) или составная часть для замены поз.15 Нет в наличии 1 190 ₽ 15 15* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.15 Нет в наличии 1 150 ₽ 15 15* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.15 Нет в наличии 1 210 ₽ 15 15* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.15 Нет в наличии 1 120 ₽ 15 15* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.15 В наличии: 4 1 150 ₽ 16 16 756.04.02.00.00 Якорь ДУ-13/600ЭР Якорь Ø35х30мм, В наличии: 1 1 1,110 ₽ 17 17 00.08.13.03.02 Катушка индуктивности ДУ-13/750ЭР (ДМ) Катушка индуктивности Нет в наличии 1 50 ₽ 18 18 756.04.03.01.00 Щеткодержатель ДУ-13/600ЭР Щеткодержатель 5х8х17мм В наличии: 4 2 70 ₽ 19 19 756.04.03.03.00 Щетка электрическая 5х8мм Нет данных о товаре 2 20 20 00.01.01.01.38 Подшипник шариковый Р-82/650 Подшипник 626RS (6х19х6) В наличии: 5 1 180 ₽ 20 20 626-2RS Подшипник 180026/626-2RS Подшипник 626-2RS 626-2RS (6х19х6) В наличии: 23 1 80 ₽ 20 20* 00.01.01.01.10 Подшипник шариковый ЛШМ-900 626Z Замена(аналог) или составная часть для замены поз.20 В наличии: 21 1 170 ₽ 20 20* 00.01.01.01.28 Подшипник шариковый 626 ZZ Замена(аналог) или составная часть для замены поз.20 В наличии: 10 1 170 ₽ 21 21 756.04.01.00.00 Статор ДУ-13/600ЭР Статор Ø58.5х30мм В наличии: 1 1 760 ₽ 22 22 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4х14 В наличии: 4 3 20 ₽ 23 23 756.04.00.00.00 Корпус комплект (лев.+пр.) Нет данных о товаре 1 24 24 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4х14 В наличии: 4 6 20 ₽ 25 25 756.05.00.03.00 Трубка защитная шнура Нет данных о товаре 1 26 26 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой В наличии: 22 1 420 ₽ 28 28 00.10.04.01.02 Конденсатор 0.22UFKх2 В наличии: 5 1 70 ₽ 29 29 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4х14 В наличии: 4 2 20 ₽ 30 30 756.04.00.02.00 Планка прижимная Нет данных о товаре 1 31 31 00.10.01.05.10 Выключатель ДУ-13/600ЭР Выключатель FA2-6/1BEK 250V 6(6)A,5E4 В наличии: 2 1 390 ₽ 34 34 756.02.02.06.00 Ограничитель глубины сверления Нет данных о товаре 1 35 35 756.02.02.05.00 Ручка боковая Нет данных о товаре 1 36 36 756.04.02.02.01 Втулка резиновая ДУ-13/600ЭР Втулка резиновая В наличии: 5 1 20 ₽ Кол-во: В корзину
