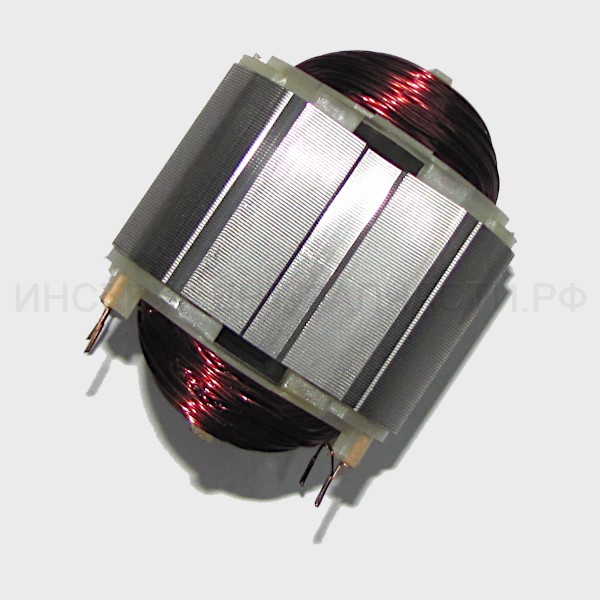

Дмитрий Кущев Схема и запчасти для дрели ударной Интерскол ДУ-13/650ЭР Схема актуальна для изделий, у которых серийный номер начинается с 581. Рис. 1 Дрель ударная ДУ-13/650ЭР (581.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.29 Винт фиксирующий M6Lх20 Д-550 ЭР Винт фиксирующий M6Lx20 В2.M6LH-6ex22. ГОСТ 17475-80 В наличии: 91 1 30 ₽ 2 2 00.08.35.13.00J Патрон сверлильный Ø1,5…13 (½”-20UNF) (с ключом) Нет данных о товаре 1 3 3 581.02.13.03.01 Шпиндель ДУ-13/650ЭР (581) Шпиндель Нет в наличии 1 350 ₽ 4 4 00.08.20.01.02 Шарик Ø5мм Нет данных о товаре 1 5 5 00.11.12.17.18 Подшипник игольчатый НК12х17х18 НК12х17х18 Нет в наличии 1 170 ₽ 6 6 581.11.12.17.18 Втулка Нет данных о товаре 1 7 7 581.02.13.03.05 Колесо зубчатое ДУ-13/650ЭР (581) Колесо зубчатое 42 зуба Нет в наличии 1 290 ₽ 8 8 581.02.13.03.02 Пружина Нет данных о товаре 1 9 9 00.11.07.08.00 Подшипник игольчатый НК0708 НК0708 Нет данных о товаре 1 10 10 581.02.13.03.03 Наковальня ДУ-13/650ЭР Наковальня В наличии: 1 1 140 ₽ 11 11 581.05.13.03.01 Промщит Д-11/540ЭР (631) Промщит Нет в наличии 1 100 ₽ 11 11* 581.05.13.00.00 Промщит в сборе ДУ-13/650ЭР (581) Замена(аналог) или составная часть для замены поз.11 Нет в наличии 1 220 ₽ 12 12 581.05.13.03.02 Пластина опорная ДУ-13/650ЭР (581) Пластина опорная Нет в наличии 1 30 ₽ 13 13 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608.Z 608.Z (8х22х7) Нет в наличии 2 190 ₽ 13 13 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 108 2 70 ₽ 13 13* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.13 В наличии: 17 2 190 ₽ 13 13* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.13 Нет в наличии 2 150 ₽ 13 13* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.13 Нет в наличии 2 210 ₽ 13 13* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.13 Нет в наличии 2 120 ₽ 13 13* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.13 В наличии: 4 2 150 ₽ 14 14 581.12.13.03.01 Якорь с вентилятором ДУ-13/650ЭР Якорь с вентилятором В наличии: 3 1 780 ₽ 15 15 581.12.13.03.02 Статор ДУ-13/650ЭР Статор В наличии: 1 1 750 ₽ 16 16 68.02.03.01.03 Винт ST3.9х16 Нет данных о товаре 11 17 17 581.07.13.03.01 Корпус_накладка Нет данных о товаре 1 18 18 581.07.13.03.06 Клавиша переключения режимов ДУ-13/650ЭР (581) Клавиша переключения режимов Нет в наличии 1 20 ₽ 19 19 581.07.13.03.03 Корпус контактора Нет данных о товаре 1 20 20 581.05.13.03.04 Полукольцо-контактор Нет данных о товаре 2 21 21 581.07.13.03.02 Корпус щеткодержателя Нет данных о товаре 1 22 22 581.05.13.03.03 Втулка щеткодержателя Нет данных о товаре 2 23 23 00.08.13.03.01 Щетка электрическая 5x8x13,5 Нет данных о товаре 2 24 24 581.09.13.03.02 Пружина Нет данных о товаре 2 25 25 581.07.13.03.05 Планка фиксации кабеля Нет данных о товаре 1 26 26 581.07.13.03.04 Переключатель реверса ДУ-13/650ЭР Переключатель реверса Нет в наличии 1 30 ₽ 27 27 329.05.00.03.00 Упор резиновый Д-11/540ЭР (631) Упор резиновый Ø5х6 В наличии: 2 1 20 ₽ 28 28 00.03.26.03.00 Выключатель Д-11/540ЭР (631) Выключатель FA2-4/1BE-20B4(4)A250V5EA Нет в наличии 1 440 ₽ 29 29 00.02.03.01.21 Винт 3х8 ПШМ-180 Винт 3х8 В наличии: 12 1 30 ₽ 30 30 00.08.13.03.02 Катушка индуктивности ДУ-13/750ЭР (ДМ) Катушка помехоподавленния Нет в наличии 1 50 ₽ 31 31 631.10.02.01.01 Шнур питания с вилкой H05VV-F/2X0.75мм², 2,0м H05VV-F/2X0.75мм², 2,0м Нет данных о товаре 1 32 32 631.03.00.01.00 Втулка защитная шнура Нет данных о товаре 1 33 33 581.05.30.19.01 Винт барашковый Нет данных о товаре 1 34 34 581.05.30.19.11 Пластина Нет данных о товаре 1 35 35 581.07.25.01.01 Рукоятка Нет данных о товаре 1 36 36 00.05.30.19.02 Гайка специальная М6 Нет данных о товаре 1 001 001 631.04.04.01.00 Щеткодержатель в сборе Д-11/540ЭР (631) Щеткодержатель в сборе Нет в наличии 1 90 ₽ 002 002 631.04.04.02.00 Щеточный диск в сборе Д-11/540ЭР (631) Щеточный диск в сборе Нет в наличии 1 70 ₽ 003 003 00.14.13.03.11 Ручка боковая в сборе Нет данных о товаре 1 3 3* 581.02.13.00.00 Шпиндель в сборе ДУ-13/650ЭР (581) Замена(аналог) или составная часть для замены поз.3 Нет в наличии 1 450 ₽ Кол-во: В корзину
