Схема и запчасти для дрели ударной Интерскол ДУ-13/650ЭР
Схема актуальна для изделий, у которых серийный номер начинается с 581.
Рис. 1

Дрель ударная ДУ-13/650ЭР (581.*): Рис.1

1
Винт фиксирующий M6Lх20 Д-550 ЭР
Винт фиксирующий M6Lх20 Д-550 ЭР
Винт фиксирующий M6Lx20
В2.M6LH-6ex20. ГОСТ 17475-80
В наличии: 91
1
30 ₽
2
Патрон сверлильный с ключом 13мм, 1/2х20 UNF
Патрон сверлильный с ключом 13мм, 1/2х20 UNF
Патрон сверлильный с ключом
Ø1.5-13мм (½”-20UNF) (с ключом)
Нет в наличии
1
650 ₽
3
Не настроено изображение
581.02.13.00.00
Шпиндель в сборе
Нет данных о товаре
1
3-1
Не настроено изображение
581.02.13.03.01
Шпиндель
Нет данных о товаре
1
3-2
Не настроено изображение
00.11.12.17.18
Подшипник игольчатый НК12х17х18
НК12х17х18
Нет данных о товаре
1
3-3
Не настроено изображение
581.11.12.17.18
Втулка
Нет данных о товаре
1
3-4
Не настроено изображение
581.02.13.03.05
Колесо зубчатое
42 зуба
Нет данных о товаре
1
4
Шарик 5 мм
Шарик 5 мм
Шарик
Ø5мм
В наличии: 8
1
20 ₽
5
Не настроено изображение
581.02.13.03.02
Пружина
Нет данных о товаре
1
6
Не настроено изображение
581.05.13.00.00
Промщит в сборе
Нет данных о товаре
1
6-1
Не настроено изображение
00.11.07.08.00
Подшипник игольчатый НК0708
НК0708
Нет данных о товаре
1

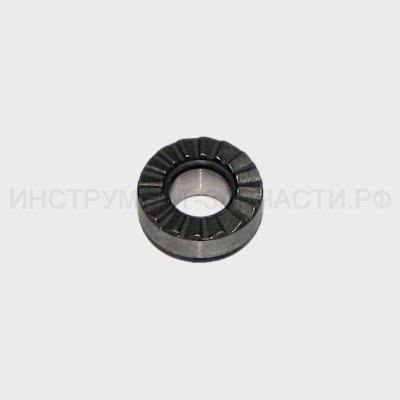

6-2
Не настроено изображение
В наличии: 1
1
160 ₽
6-3
Не настроено изображение
581.05.13.03.01
Промщит
Нет данных о товаре
1
7
Не настроено изображение
Подшипник шариковый 608Z
Подшипник шариковый
608.Z (8х22х7)
Нет в наличии
2
220 ₽
7
Не настроено изображение
Подшипник (SKF) 8х22х7
Подшипник шариковый 608-2Z
608-2Z (8х22х7) SKF (Италия)
Нет в наличии
1
380 ₽
7
Не настроено изображение
Подшипник 608-2RSH (SKF) 8х22х7
Подшипник шариковый 608-2RSH
608-2RSH (8х22х7) SKF (Италия)
Нет в наличии
1
370 ₽
7
Не настроено изображение
Подшипник 180608/608-2ZZ
Подшипник шариковый 608-2ZZ
608-2ZZ (8х22х7)
В наличии: 172
1
80 ₽
7
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый 608-2RS
608-2RS (8х22х7)
В наличии: 75
1
70 ₽

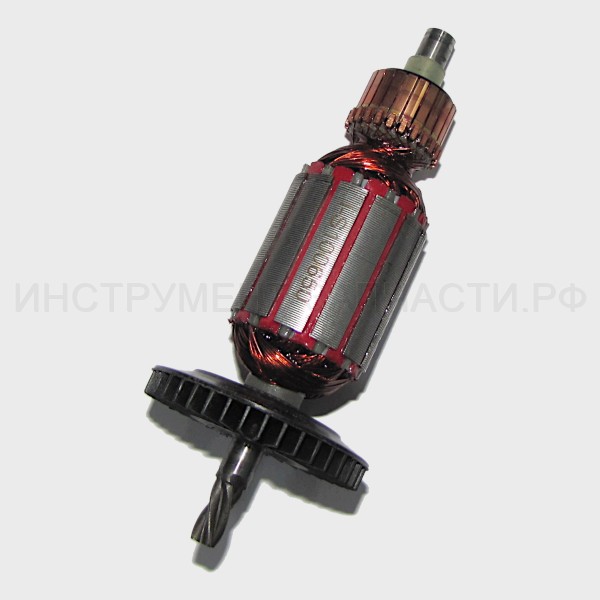

8
Не настроено изображение
Якорь с вентилятором ДУ-13/650ЭР
Якорь с вентилятором
В наличии: 3
1
940 ₽
9
Не настроено изображение
В наличии: 1
1
900 ₽
10
Не настроено изображение
Винт ST3.9х16
Винт саморез
ST3.9x16
В наличии: 5
11
10 ₽
11
Не настроено изображение
581.05.13.03.02
Пластина опорная
Нет данных о товаре
1
12
Не настроено изображение
581.07.13.03.06
Клавиша переключения режимов
Стандарт черн.
Нет данных о товаре
1
12*
Не настроено изображение
581.07.13.03.16
Клавиша переключения режимов
"Машинстор" (зелен.)
Нет данных о товаре
1
13
Не настроено изображение
581.07.13.03.01
Корпус комплект (лев.+пр.)
Нет данных о товаре
1
14
Не настроено изображение
631.04.04.01.00
Щеткодержатель в сборе
Нет данных о товаре
1
14-1
Не настроено изображение
581.07.13.03.03
Корпус контактора
Нет данных о товаре
1
14-2
Не настроено изображение
581.05.13.03.04
Полукольцо-контактор
Нет данных о товаре
2
15
Не настроено изображение
631.04.04.02.00
Щеточный диск в сборе
Нет данных о товаре
1
15-1
Не настроено изображение
581.07.13.03.02
Корпус щеткодержателя
Нет данных о товаре
1
15-2
Не настроено изображение
581.05.13.03.03
Обойма щеткодержателя
Нет данных о товаре
2
16
Не настроено изображение
00.08.13.03.01
Щетка электрическая
5x8x13.5
Нет данных о товаре
2
17
Не настроено изображение
581.09.13.03.02
Пружина
Нет данных о товаре
2
18
Не настроено изображение
581.07.13.03.05
Планка фиксации шнура
Нет данных о товаре
1
19
Не настроено изображение
Упор резиновый Д-11/540ЭР (631)
Упор резиновый
Ø5х6
В наличии: 2
1
20 ₽
20
Не настроено изображение
Переключатель реверса ДУ-13/650ЭР
Переключатель реверса
Стандарт черн.
Нет в наличии
1
30 ₽
20*
Не настроено изображение
581.07.13.03.14
Переключатель реверса
"Машинстор" (зелен.)
Нет данных о товаре
1
21
Не настроено изображение
Выключатель Д-11/540ЭР (631)
Выключатель
FA2-4/1BE-20B4(4)A250V ~5EA (JIA BEN) Стандарт черн
Нет в наличии
1
520 ₽
21*
Не настроено изображение
00.03.26.03.01
Выключатель
FA2-4/1BE-20B4(4)A250V ~5EA (JIA BEN) МС "зелен".
Нет данных о товаре
1
22
Не настроено изображение
00.02.03.01.28
Винт саморез
ST2.9x10
Нет данных о товаре
1
23
Не настроено изображение
Катушка индуктивности ДУ-13/750ЭР (ДМ)
Катушка индуктивности
Нет в наличии
1
60 ₽
24
Шнур питания с вилкой 2х0,75
Шнур питания с вилкой 2х0,75
Шнур питания с вилкой H05VV-F 2X0.75мм 2.0м
H05VV-F 2x0.75мм² L-2.0м
В наличии: 28
1
510 ₽
25
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура
В наличии: 8
1
50 ₽
26
Не настроено изображение
Ограничитель глубины бурения П-26/800ЭР
Ограничитель глубины бурения (сверления)
В наличии: 8
1
110 ₽
27
Ручка боковая в сборе ДУ-650ЭР
Ручка боковая в сборе ДУ-650ЭР
Рукоятка дополнительная в сборе
Ø43
Нет в наличии
1
180 ₽
27-1
Не настроено изображение
67.02.01.00.00
Винт
М6 "барашковый"
Нет данных о товаре
1
27-2
Не настроено изображение
67.02.00.03.00
Прижим
Нет данных о товаре
1
27-3
Не настроено изображение
67.02.00.02.00
Рукоятка (дополнительная)
Нет данных о товаре
1
27-4
Гайка 6-гранная
Гайка 6-гранная
Гайка специальная М6
М6
В наличии: 7
1
30 ₽
