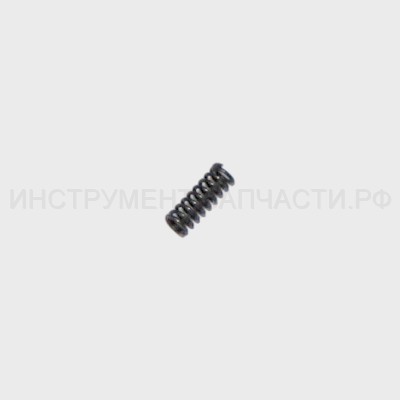

Дмитрий Кущев Схема и запчасти для дрели ударной Интерскол ДУ-13/750Т Схема актуальна для изделий, у которых серийный номер начинается с 228. Рис. 1 Дрель ударная ДУ-13/750Т (228.*) ЭКСПОРТ: Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.291002-000240 Винт фиксирующий M6Lх20 Д-550 ЭР Винт фиксирующий 2.M6LH-6е х22 ГОСТ 17475 В наличии: 91 1 20 ₽ 2/50 2/50 00.20.10.02.001002-001429/1002-001413 Патрон сверлильный с ключом 13мм, 1/2х20 UNF Патрон сверлильный с ключом Ø1,5-13мм (½”-20UNF) Нет в наличии 1 540 ₽ 228.03.00.00.0010123.303666.004 Шпиндель в корпусе в сборе ДУ-13/750Т Шпиндель в корпусе в сборе В наличии: 1 1 700 ₽ 3 3 00.02.99.01.011002-000364 Кольцо стопорное А32 УШМ-2000 Кольцо пружинное В32.60СВА ГОСТ 13943-86 В наличии: 3 2 40 ₽ 4 4 228.03.00.01.0010123.758491.002 Прокладка Нет данных о товаре 3 5 5 228.03.00.02.0010123.758491.003 Кольцо войлочное 18х32х4 Нет данных о товаре 1 6 6 228.03.00.03.0010123.758491.004 Кольцо резиновое 32х22х4 Нет данных о товаре 1 7 7 228.03.00.04.0010123.715533.006 Шпиндель В наличии: 1 1 180 ₽ 8 8 227.03.01.03.0010122.753511.001 Пружина Ø18,2х9 Нет данных о товаре 1 9 9 00.01.01.01.171002-000013 Подшипник 6002RS ДП-2000 Подшипник шариковый 6002.2RS (15х32х9) В наличии: 5 1 230 ₽ 9 9 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS (15х32х9) В наличии: 106 1 70 ₽ 9 9* 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Замена(аналог) или составная часть для замены поз.9 Нет в наличии 1 230 ₽ 9 9* 00.01.01.01.27 Подшипник шариковый 6002Z УШМ-115;125;150 Замена(аналог) или составная часть для замены поз.9 Нет в наличии 1 200 ₽ 9 9* 00.01.01.01.50 Подшипник шариковый 6002 ZV Замена(аналог) или составная часть для замены поз.9 В наличии: 7 1 240 ₽ 10 10 00.02.99.02.081002-000383 Кольцо стопорное В14 УШМ-150 Кольцо пружинное В15.60С2ВА ГОСТ 13942-86 В наличии: 3 1 90 ₽ 10 10* 00.02.99.02.19 Кольцо стопорное для вала (В14) Замена(аналог) или составная часть для замены поз.10 Нет в наличии 1 10 ₽ 11 11 00.02.03.01.381002-001005 Винт 4х45 ДУ-750 ЭР Винт 2-4х45.086 ГОСТ 10621-80 В наличии: 5 3 20 ₽ 12 12 228.03.00.05.0010123.732225.002 Корпус редуктора ДУ-13/750Т Корпус редуктора В наличии: 1 1 210 ₽ 13 13 225.03.01.02.0010126.758566.001 Шпонка сегментная 3x3,7x10 Нет данных о товаре 1 14 14 227.03.01.04.0010122.721146.003 Колесо зубчатое ДУ-13/580Т, ДУ-13/750Т Колесо зубчатое Z=41 В наличии: 1 1 170 ₽ 15 15 00.02.99.02.031002-000378 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо запорное В10.60С2ВА ГОСТ 13942-86 В наличии: 23 1 10 ₽ 16 16 228.03.00.06.0010123.741334.001 Прокладка Нет данных о товаре 1 17 17 00.01.02.01.031002-000075 Подшипник роликовый НК0810 Д-1050Р Подшипник игольчатый HK081210 (8х12х10) В наличии: 15 1 240 ₽ 228.03.01.00.0010123.304115.003 Щит промежуточный в сборе Нет данных о товаре 1 18 18 228.03.01.01.0010123.304274.001 Ручка переключения режимов ДУ-13/750Т Ручка переключения режимов Нет в наличии 1 60 ₽ 19 19 228.03.01.02.0010123.753511.002 Пружина В наличии: 1 2 10 ₽ 20 20 00.02.10.04.001002-000343 Шарик 3,5 мм Шарик Шарик 3,5-60 ГОСТ 3722-81 В наличии: 19 2 20 ₽ 21 21 00.02.99.02.021002-000377 Кольцо стопорное В8 ДУ-650ЭР Кольцо пружинное В8.60С2ВА ГОСТ 13942-86 В наличии: 5 2 50 ₽ 22 22 228.03.01.03.001002-000407 Штифт 3m6х14 ГОСТ 24296-93 Нет данных о товаре 1 23 23 228.03.01.04.0010123.304115.004 Щит промежуточный Нет данных о товаре 1 24 24 228.03.01.05.0010123.758491.005 Кольцо войлочное Нет данных о товаре 1 25 25 00.01.01.01.361002-000031 00.01.01.01.36 Подшипник шариковый 609-2RS Подшипник шариковый 609.2RS (9х24х7) Нет в наличии 1 200 ₽ 25 25 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS (9х24х7) В наличии: 146 1 80 ₽ 26 26 00.02.99.01.051002-000368 Кольцо стопорное В12 ДП-1600 Кольцо пружинное В24.60С2ВА ГОСТ 13943-86 В наличии: 2 1 40 ₽ 27 27 228.04.01.02.0010123.684244.004 Якорь с вентилятором ДУ-13/750Т Якорь с вентилятором 220V, Ø35х42 В наличии: 5 1 1,040 ₽ 28 28 00.01.01.01.231002-000019 Подшипник 608ZZ Подшипник шариковый 608.2Z (8х22х7) Нет в наличии 1 150 ₽ 28 28 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 40 1 70 ₽ 28 28* 00.01.01.01.05 Подшипник шариковый 608Z Замена(аналог) или составная часть для замены поз.28 Нет в наличии 1 190 ₽ 28 28* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.28 В наличии: 17 1 190 ₽ 28 28* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.28 Нет в наличии 1 210 ₽ 28 28* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.28 Нет в наличии 1 120 ₽ 28 28* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.28 В наличии: 4 1 150 ₽ 29 29 228.04.01.03.0010123.754176.002 Втулка демпфирующая ДУ-13/750Т Втулка демпфирующая В наличии: 4 1 30 ₽ 30 30 228.04.01.04.0010123.712453.001 Диафрагма Нет данных о товаре 1 31 31 228.04.01.05.001002-001045 Клемма тип О, Ø4,3хØ6,5 Нет данных о товаре 1 32 32 228.04.01.00.0010123.684214.004 Статор в сборе 220V, Ø58,5X42 Нет в наличии 1 710 ₽ 33 33 00.02.03.01.191002-000174 Винт 4х60 ДУ-1000ЭР Винт Шуруп 3-4х60 ГОСТ 1144-80 В наличии: 5 2 20 ₽ 34 34 228.05.00.01.0010123.301116.001 Корпус двигателя Нет данных о товаре 1 36 36 228.04.03.01.0010123.304129.003 Корпус щёткодержателя в сборе В наличии: 10 2 60 ₽ 37 37 228.04.03.02.001002-000574 Щётка электрическая 5х10х16 В наличии: 12 2 80 ₽ 37 37* 13008.5406 Щетка электрическая D-13/650E Замена(аналог) или составная часть для замены поз.37 Нет в наличии 2 70 ₽ 38 38a 228.04.03.03.0010126.434613.002 Стержень ферритовый 90\50 Нет данных о товаре 1 38 38b 228.04.03.04.0010126.434613.002-01 Стержень ферритовый 65\50 Нет данных о товаре 1 39 39 228.04.03.05.001002-001511 Контакт 2,8 2108-3724390-03/44 Нет данных о товаре 2 40 40 00.02.03.01.041002-000161 Винт 4х16 Винт 2-4х16.016 ГОСТ 10621-80 В наличии: 14 6 20 ₽ 41 41 228.05.00.02.0010123.301176.001 Ручка-накладка Нет данных о товаре 1 43 43 225.04.00.02.001002-000805 Фастон CD-ST260-002 Нет данных о товаре 4 44 44 00.10.01.01.221002-000414 Выключатель в сборе ДУ-13/750Т Выключатель в сборе KEDU 071103001, EN61058 8(6)A 250V ~5E4 В наличии: 1 1 650 ₽ 45 45 00.10.04.01.151002-001027 Конденсатор Д-13/650Э Конденсатор TNS-3H 0,22μF(X2)+2X2200PF(Y2) 250V~M 25/085/21/C Нет в наличии 1 90 ₽ 46 46 00.02.03.01.031002-000160 Винт 4х14 ДУ-650ЭР Винт 2-4х14.016 ГОСТ 10621-80 В наличии: 4 2 20 ₽ 47 47 225.04.00.03.0010126.741575.001 Планка прижимная Нет данных о товаре 1 48 48 00.10.02.03.011002-000442 Шнур питания с вилкой 2х0.75 Шнур питания с вилкой H05RN-F/2х0,75мм²; L=3,2м В наличии: 2 1 420 ₽ 49 49 02.04.00.03.0010122.723171.002 Трубка защитная шнура ДУ-780ЭР Трубка защитная Нет в наличии 1 50 ₽ 49 49* 13008.5434 Трубка защитная D-13/650E Замена(аналог) или составная часть для замены поз.49 Нет в наличии 1 30 ₽ 227.02.02.00.0010123.301551.002 Ручка боковая в сборе Нет данных о товаре 1 51 51 00.02.04.02.06 Болт специальный Болт M8x110 Нет в наличии 1 40 ₽ 52 52 04.02.02.01.0010123.746711.010 Ограничитель глубины сверления Нет данных о товаре 1 53 53 227.02.02.01.00 Хомут Нет данных о товаре 1 54 54 04.02.02.05.00 Рукоятка Д-13/650Э Рукоятка В наличии: 1 1 110 ₽ 55 55 228.04.01.06.0010123.741378.001 Направляющая воздушного потока Нет данных о товаре 1 Кол-во: В корзину
