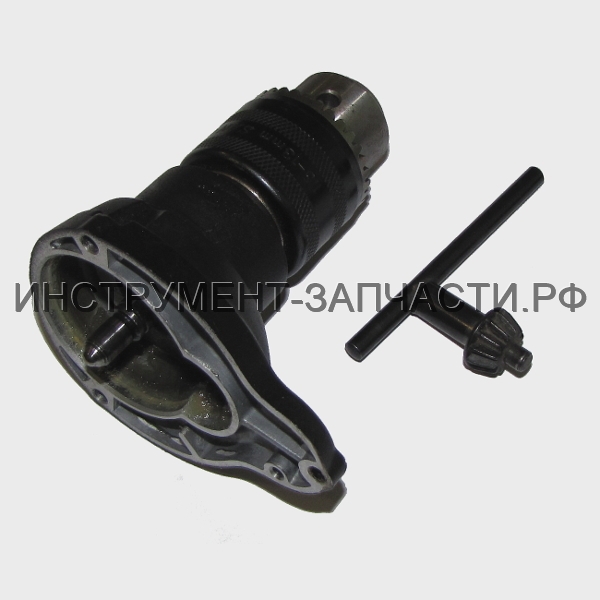

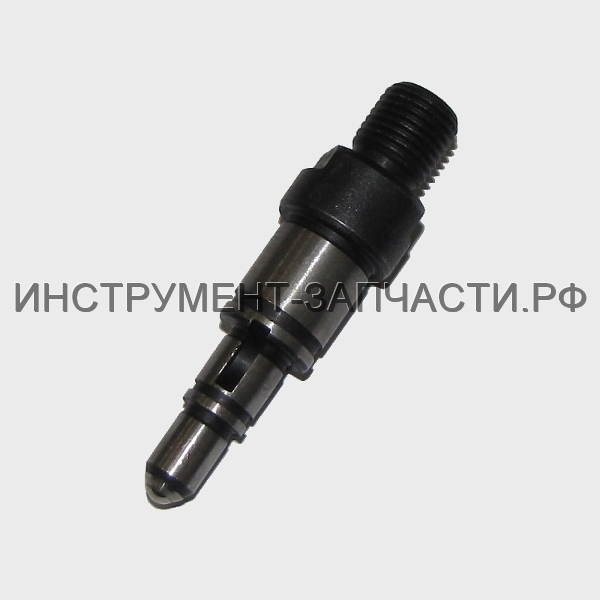

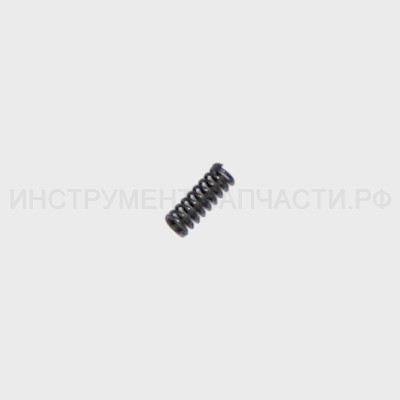

Дмитрий Кущев Схема и запчасти для дрели ударной Интерскол ДУ-13/750Т Схема актуальна для изделий, у которых серийный номер начинается с 228. Рис. 1 Дрель ударная ДУ-13/750Т (228.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.29 Винт фиксирующий M6Lх20 Д-550 ЭР Винт фиксирующий 2.M6LH-6е х22 ГОСТ 17475 В наличии: 91 1 30 ₽ 2/50 2/50 00.20.10.02.00 Патрон сверлильный с ключом 13мм, 1/2х20 UNF Патрон сверлильный с ключом Ø1,5-13мм (½”-20UNF) Нет в наличии 1 650 ₽ 228.03.00.00.00 Шпиндель в корпусе в сборе ДУ-13/750Т Шпиндель в корпусе в сборе В наличии: 1 1 700 ₽ 3 3 00.02.99.01.01 Кольцо стопорное А32 УШМ-2000 Кольцо пружинное В32.60СВА ГОСТ 13943-86 В наличии: 3 2 50 ₽ 4 4 228.03.00.01.00 Прокладка Нет данных о товаре 3 5 5 228.03.00.02.00 Кольцо войлочное Нет данных о товаре 1 6 6 228.03.00.03.00 Кольцо резиновое Нет данных о товаре 1 7 7 228.03.00.04.00 Шпиндель В наличии: 1 1 210 ₽ 8 8 227.03.01.03.00 Пружина Ø18,2х9 Нет данных о товаре 1 9 9 00.01.01.01.17 Подшипник 6002RS ДП-2000 Подшипник шариковый 6002.2RS (15х32х9) В наличии: 5 1 280 ₽ 9 9 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS (15х32х9) В наличии: 62 1 110 ₽ 10 10 00.02.99.02.08 Кольцо стопорное В14 УШМ-150 Кольцо пружинное В15.60С2ВА В наличии: 3 1 90 ₽ 11 11 00.02.03.01.38 Винт 4х45 ДУ-750 ЭР Винт 4x45 В наличии: 5 3 30 ₽ 12 12 228.03.00.05.00 Корпус редуктора ДУ-13/750Т Корпус редуктора В наличии: 1 1 210 ₽ 13 13 225.03.01.02.00 Шпонка сегментная 3x3,7x10 Нет данных о товаре 1 14 14 227.03.01.04.00 Колесо зубчатое ДУ-13/580Т, ДУ-13/750Т Колесо зубчатое Z=41 В наличии: 1 1 170 ₽ 15 15 00.02.99.02.03 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо запорное В10.60С2ВА ГОСТ 13942-86 В наличии: 23 1 10 ₽ 16 16 228.03.00.06.00 Прокладка Нет данных о товаре 1 17 17 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник игольчатый HK081210 (8х12х10) В наличии: 15 1 290 ₽ 228.03.01.00.00 Щит промежуточный в сборе Нет данных о товаре 1 18 18 228.03.01.01.00 Ручка переключения режимов ДУ-13/750Т Ручка переключения режимов Нет в наличии 1 60 ₽ 19 19 228.03.01.02.00 Пружина В наличии: 1 2 10 ₽ 20 20 00.02.10.04.00 Шарик 3,5 мм Шарик Ø3,5 В наличии: 19 2 30 ₽ 21 21 00.02.99.02.02 Кольцо стопорное В8 ДУ-650ЭР Кольцо пружинное В8.60С2ВА ГОСТ 13942-86 Нет в наличии 2 60 ₽ 22 22 228.03.01.03.00 Штифт 6u8х14 Нет данных о товаре 1 23 23 228.03.01.04.00 Щит промежуточный Нет данных о товаре 1 24 24 228.03.01.05.00 Кольцо войлочное Нет данных о товаре 1 25 25 00.01.01.01.36 00.01.01.01.36 Подшипник шариковый 609-2RS Подшипник шариковый 609.2RS (9х24х7) Нет в наличии 1 240 ₽ 25 25 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS (9х24х7) В наличии: 150 1 80 ₽ 26 26 00.02.99.01.05 Кольцо стопорное В12 ДП-1600 Кольцо пружинное В24.60С2ВА ГОСТ 13943-86 В наличии: 2 1 50 ₽ 27 27 228.04.01.02.00 Якорь с вентилятором ДУ-13/750Т Якорь с вентилятором 220V В наличии: 5 1 1,040 ₽ 28 28 00.01.01.01.23 Подшипник 608ZZ Подшипник шариковый 608.2Z (8х22х7) Нет в наличии 1 170 ₽ 28 28 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 75 1 70 ₽ 29 29 228.04.01.03.00 Втулка демпфирующая ДУ-13/750Т Втулка демпфирующая В наличии: 4 1 30 ₽ 30 30 228.04.01.04.00 Диафрагма Нет данных о товаре 1 31 31 228.04.01.05.00 Клемма Ø4,2 Нет данных о товаре 1 32 32 228.04.01.00.00 Статор в сборе 220V Нет в наличии 1 710 ₽ 33 33 00.02.03.01.19 Винт 4х60 ДУ-1000ЭР Винт 4x60 В наличии: 5 2 30 ₽ 34 34 228.05.00.01.00 Корпус Нет данных о товаре 1 36 36 228.04.03.01.00 Корпус щёткодержателя в сборе В наличии: 10 2 60 ₽ 37 37 228.04.03.02.00 Щётка электрическая 5х10х16 В наличии: 12 2 100 ₽ 38 38а 228.04.03.03.00 Стержень ферритовый 90\50 Нет данных о товаре 1 38 38b 228.04.03.04.00 Стержень ферритовый 65\50 Нет данных о товаре 1 39 39 228.04.03.05.00 Контакт Нет данных о товаре 2 40 40 00.02.03.01.04 Винт 4х16 Винт 4x16 В наличии: 14 6 30 ₽ 41 41 228.05.00.02.00 Ручка-накладка Нет данных о товаре 1 43 43 225.04.00.02.00 Фастон Нет данных о товаре 4 44 44 00.10.01.01.22 Выключатель в сборе ДУ-13/750Т Выключатель в сборе KEDU 071103001, EN61058 8(6)A 250V ~5E4 В наличии: 1 1 780 ₽ 45 45 00.10.04.01.15 Конденсатор Д-13/650Э Конденсатор TNS-3H 0,22μF(X2)+2X2200PF(Y2) 250V~M 25/085/21/C Нет в наличии 1 100 ₽ 46 46 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт 4x14 В наличии: 4 2 20 ₽ 47 47 225.04.00.03.00 Планка прижимная Нет данных о товаре 1 48 48 00.10.02.03.01 Шнур питания с вилкой 2х0.75 Шнур питания с вилкой H05RN-F/2х0,75мм²; L=3м В наличии: 2 1 510 ₽ 49 49 02.04.00.03.00 Трубка защитная шнура ДУ-780ЭР Трубка защитная Нет в наличии 1 50 ₽ 227.02.02.00.00 Ручка боковая в сборе Нет данных о товаре 1 51 51 00.02.04.02.06 Болт специальный Болт M8x110 Нет в наличии 1 50 ₽ 52 52 04.02.02.01.00 Ограничитель глубины сверления Нет данных о товаре 1 53 53 227.02.02.01.00 Хомут Нет данных о товаре 1 54 54 04.02.02.05.00 Рукоятка Д-13/650Э Рукоятка В наличии: 1 1 130 ₽ 55 55 228.04.01.06.00 Направляющая воздушного потока Нет данных о товаре 1 Кол-во: В корзину
