ДУ-13/750ЭР (24.*) с 28.04.2012

Дрель ударная Интерскол ДУ-13/750ЭР (24.*)
Схема актуальна для изделий, у которых серийный номер начинается с 24.
Инструмент снят с производства
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Шнур питания с вилкой УШМ-2000 2х1 2м
Шнур питания с вилкой
H05VV-F/2х1,0мм²; L=2м
Нет в наличии
1 520.00

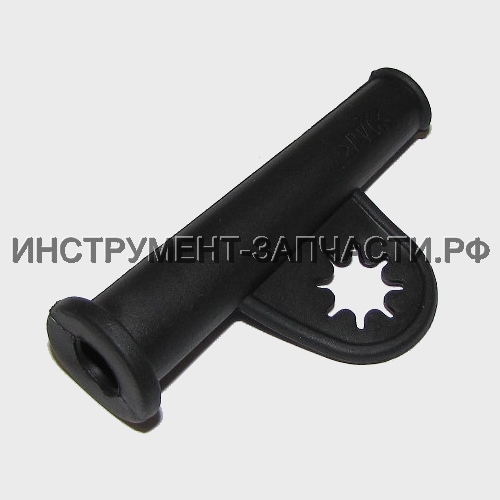

2 24.04.00.04.00 Трубка защитная ДУ-750 ЭР Трубка защитная ДУ-750 ЭР
Трубка защитная
В наличии
6
1 50.00
3 00.10.04.01.09 COM_VIRTUEMART_NO_IMAGE_SET Конденсатор ДУ-22/1200ЭРП
Конденсатор с выводами
TNS-3TH 0,33мкФ(Х2)+2х2200пФ 250В 25/085/21/С
Нет в наличии
1 80.00
4 00.10.01.01.19 Выключатель в сборе Выключатель в сборе
KEDU 071104001 EN61058 4(4)A 250V ~5E4
В наличии
1
1 630.00
5 00.02.03.01.04 Винт 4х16 Винт 4х16
Винт
4х16
В наличии
22
6 20.00
6 24.04.00.05.00 COM_VIRTUEMART_NO_IMAGE_SET Планка фиксации шнура ДУ-750 ЭР
Планка фиксации шнура
Нет в наличии
1 20.00
7 00.02.03.01.25 COM_VIRTUEMART_NO_IMAGE_SET Винт 3х11
Винт
3х11
Нет в наличии
4 20.00

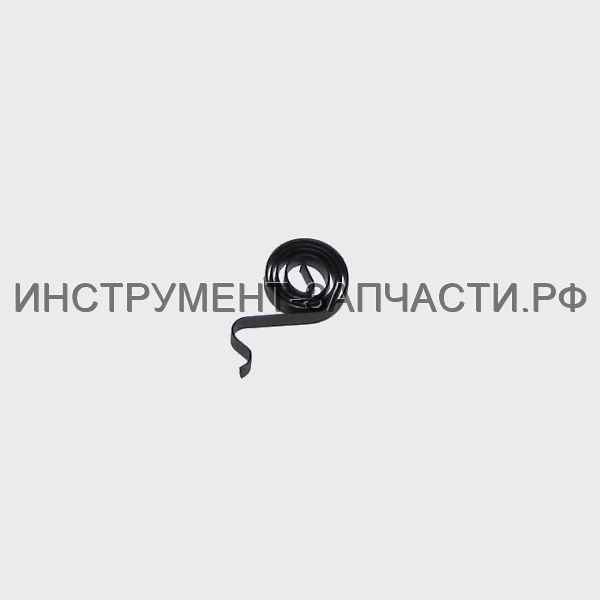

8 24.04.04.03.00 Пружина спиральная ДУ-750ЭР Пружина спиральная ДУ-750ЭР
Пружина спиральная
В наличии
4
2 20.00

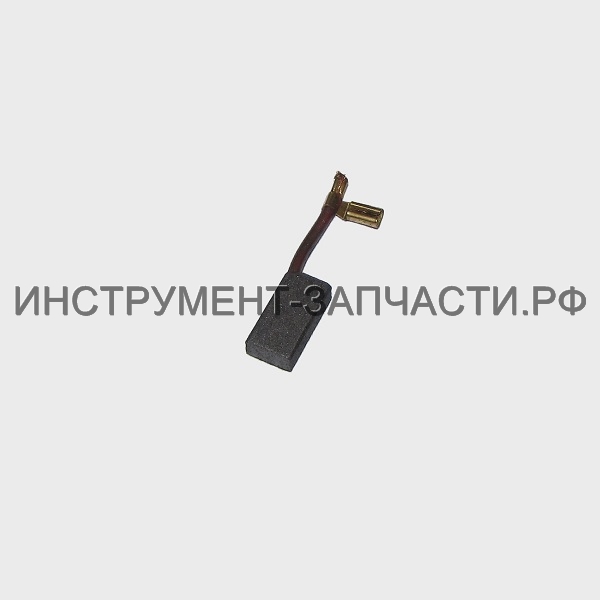

9 24.04.04.04.00 Щетка электрическая ДУ-13/750ЭР Щетка электрическая ДУ-13/750ЭР
Щётка электрическая
5х9х17
В наличии
12
2 80.00

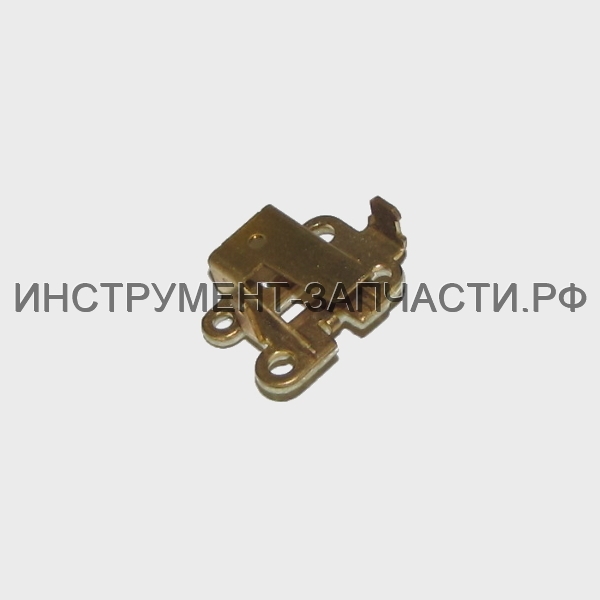

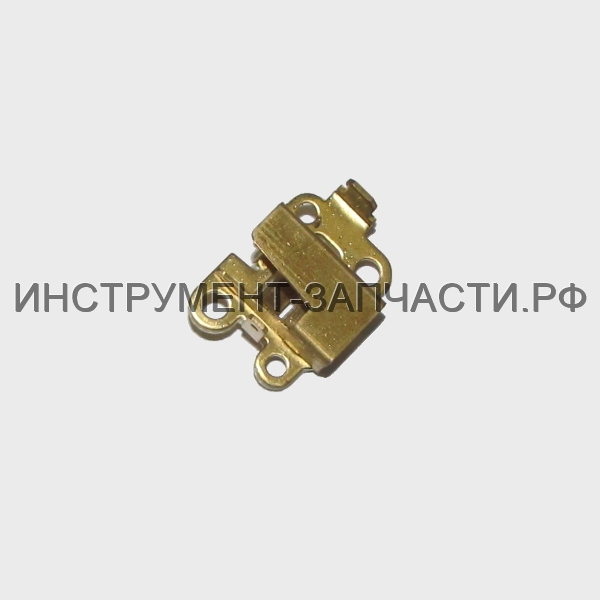

10 24.04.04.02.00 Корпус щеткодержателя верхнего ДУ-13/750ЭР Корпус щеткодержателя верхнего ДУ-13/750ЭР
Корпус щёткодержателя нижнего
Нет в наличии
1 90.00
11 24.04.05.01.00 COM_VIRTUEMART_NO_IMAGE_SET Стержень ферритовый с выводами 1 ДУ-750ЭР
Стержень ферритовый с выводами 1
Нет в наличии
1 30.00
12 24.04.05.02.00 COM_VIRTUEMART_NO_IMAGE_SET Стержень ферритовый с выводами 2 ДУ-750ЭР
Стержень ферритовый с выводами 2
Нет в наличии
1 30.00
13 24.04.04.01.00 Корпус щеткодержателя нижнего ДУ-13/750ЭР Корпус щеткодержателя нижнего ДУ-13/750ЭР
Корпус щёткодержателя верхнего
Нет в наличии
1 90.00

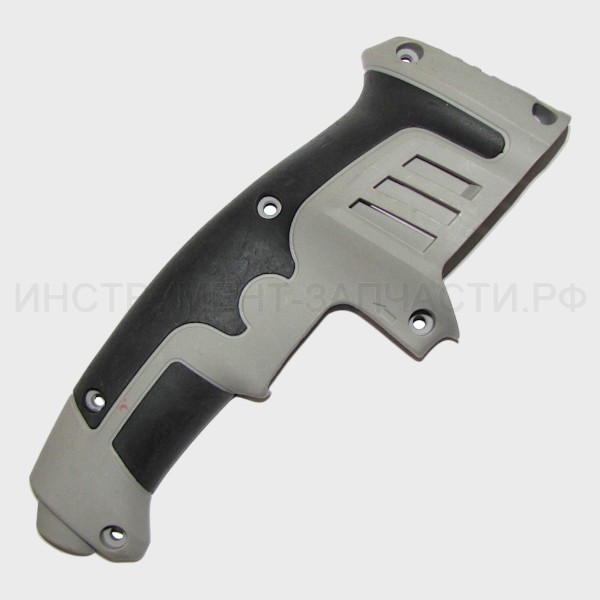

14 24.04.00.11.01 COM_VIRTUEMART_NO_IMAGE_SET Ручка-накладка ДУ-13/750ЭР
Ручка-накладка
В наличии
1
1 170.00
15 24.04.00.06.01 COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя ДУ-13/750ЭР
Корпус двигателя
Нет в наличии
1 390.00
17
24.04.00.09.01
COM_VIRTUEMART_NO_IMAGE_SET Кольцо демпфирующее
Ø22х2,5
Нет данных о товаре
1

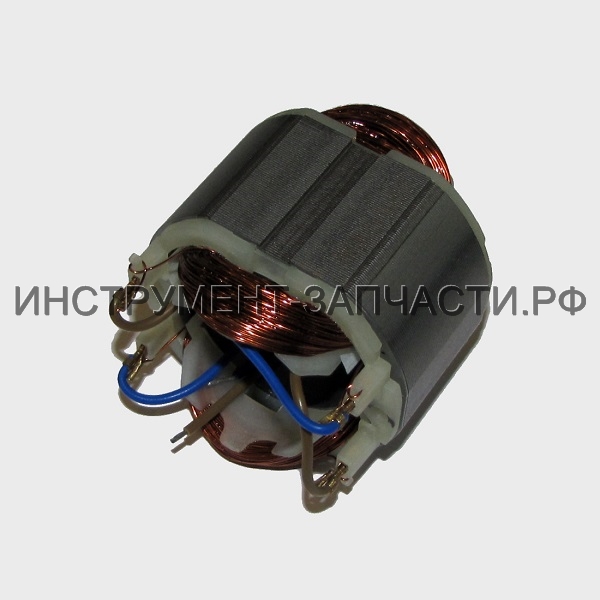

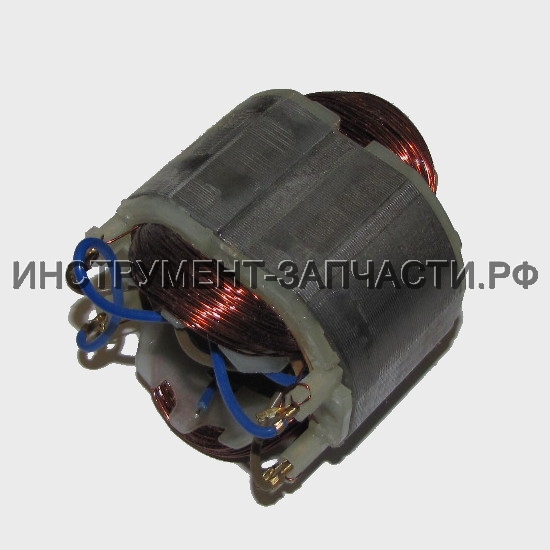

18 24.04.01.00.01 Статор в сборе ДУ-13/750ЭР Статор в сборе ДУ-13/750ЭР
Статор в сборе
Нет в наличии
1 900.00
19 00.02.02.02.02 COM_VIRTUEMART_NO_IMAGE_SET Шайба 4х8х0,5
Шайба
4-8-0,5/Б
В наличии
5
5 20.00
20/26 00.02.03.01.39 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х50 ДУ-750 ЭР
Винт
4х50
В наличии
6
5 10.00
21 24.04.00.08.01 COM_VIRTUEMART_NO_IMAGE_SET Диафрагма ДУ-750ЭР
Диафрагма
Нет в наличии
1 50.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
22 00.01.01.01.39 Подшипник шариковый П-32/1000Э Подшипник шариковый П-32/1000Э
Подшипник шариковый
627Z (7х22х7)
В наличии
8
1 180.00
22 627-2RS Подшипник 180027/627-2RS Подшипник 180027/627-2RS
Подшипник шариковый
627-2RS (7х22х7)
Альтернатива
В наличии
69
1 50.00
22 627-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 627-2RSH (SKF) 7х22х7
Подшипник шариковый
627-2RSH (7х22х7) SKF (Италия)
Альтернатива
В наличии
6
1 290.00

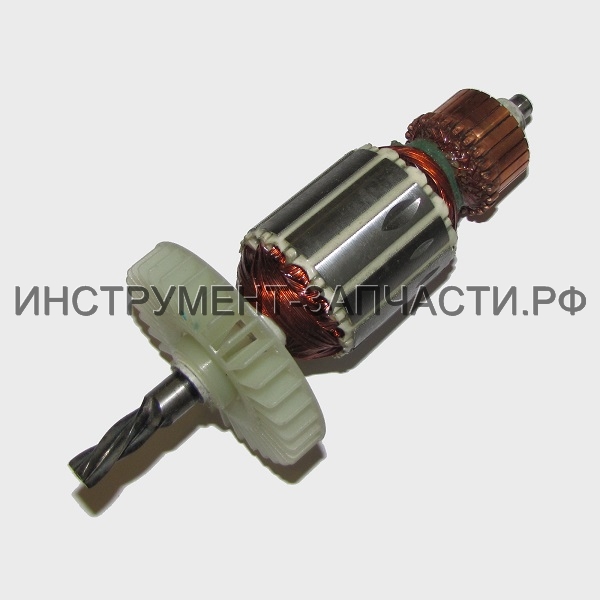

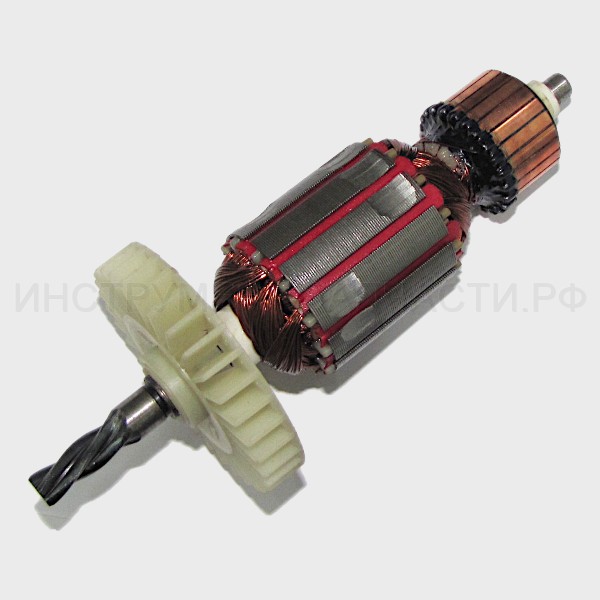

23 24.04.02.00.01 Якорь с вентилятором ДУ-13/750ЭР Якорь с вентилятором ДУ-13/750ЭР
Якорь в сборе
Ø39,5х35
Нет в наличии
1 920.00
23 №785A COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором для Интерскол ДУ-13/750ЭР нового образца, AEZ
Якорь в сборе
Альтернатива
В наличии
6
1 1,040.00
24 00.01.01.01.43 Подшипник 609 RS Подшипник 609 RS
Подшипник шариковый
609RS (9х24х7)
В наличии
3
1 190.00
24 609-2RS Подшипник 180609/609-2RS Подшипник 180609/609-2RS
Подшипник шариковый
609-2RS (9х24х7)
Альтернатива
В наличии
152
1 80.00
24 609-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 609-2RSH (SKF) 9х24х7
Подшипник шариковый
609-2RSH (9х24х7) SKF (Италия)
Альтернатива
В наличии
2
1 370.00
25 24.03.02.01.02 COM_VIRTUEMART_NO_IMAGE_SET Щит промежуточный ДУ-750ЭР
Щит промежуточный
В наличии
1
1 170.00
27 00.02.02.03.02 COM_VIRTUEMART_NO_IMAGE_SET Шайба стопорная 6-10-1/Б ДУ-750 ЭР
Шайба стопорная
6-10-1/Б
Нет в наличии
1 30.00
28 00.02.10.05.00 Шарик 4 Шарик 4
Шарик
Ø4
Нет в наличии
2 30.00
29 24.03.02.05.00 COM_VIRTUEMART_NO_IMAGE_SET Пружина ДУ-750 ЭР
Пружина
Нет в наличии
2 30.00
30 24.03.02.04.01 COM_VIRTUEMART_NO_IMAGE_SET Ручка переключения режимов ДУ-750ЭР
Ручка переключения режимов
Нет в наличии
1 50.00

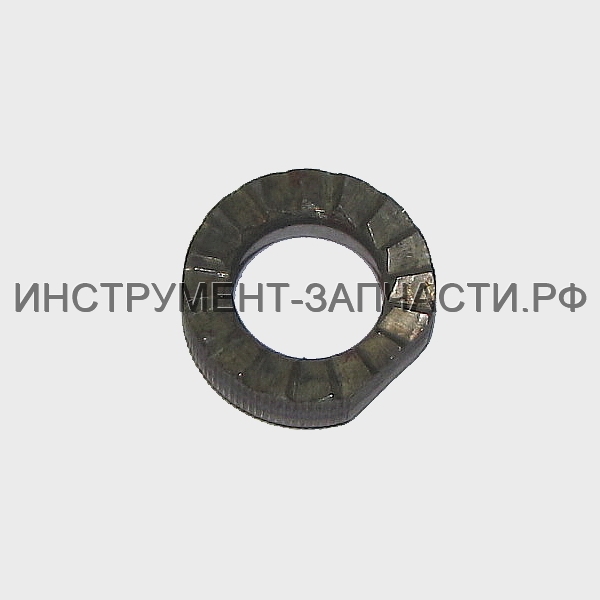

31 24.03.02.03.02 Наковальня ДУ-750ЭР Наковальня ДУ-750ЭР
Наковальня
В наличии
2
1 150.00
32
00.02.10.07.00
COM_VIRTUEMART_NO_IMAGE_SET Шарик
Ø5,5
Нет данных о товаре
1

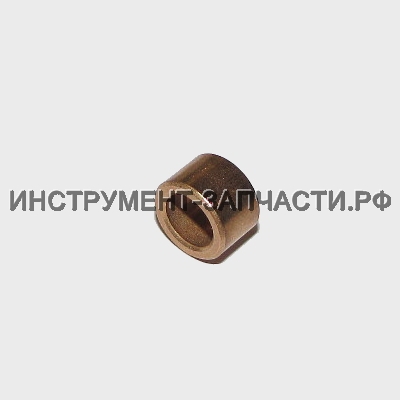

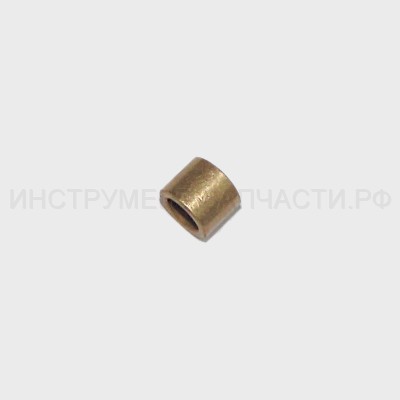

33 24.03.02.02.00 Втулка бронзовая ДУ-750 ЭР Втулка бронзовая ДУ-750 ЭР
Втулка бронзовая
Ø12xØ8
Нет в наличии
1 50.00

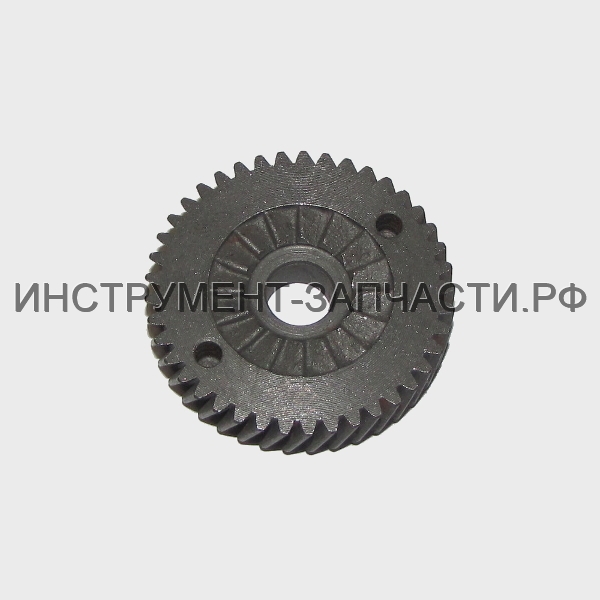

34 24.03.01.05.01 Колесо зубчатое с наковальней ДУ-750ЭР Колесо зубчатое с наковальней ДУ-750ЭР
Колесо зубчатое с наковальней
Z=39
Нет в наличии
1 210.00

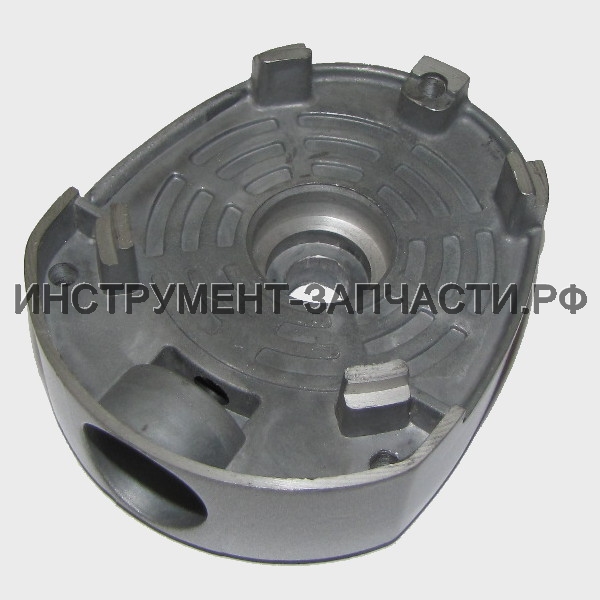

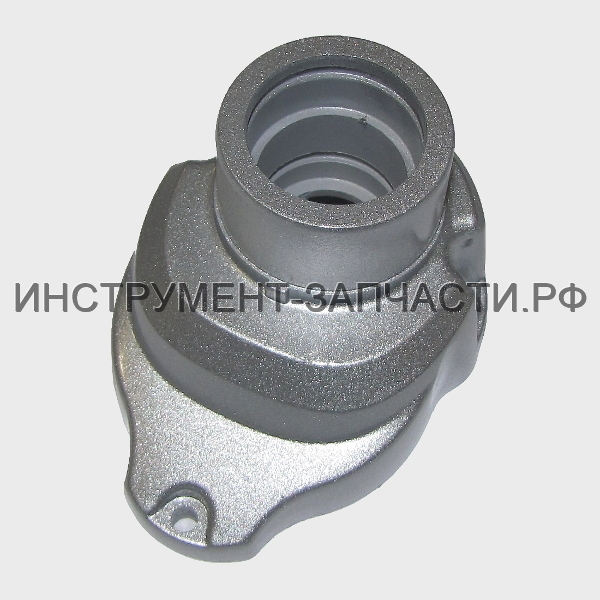

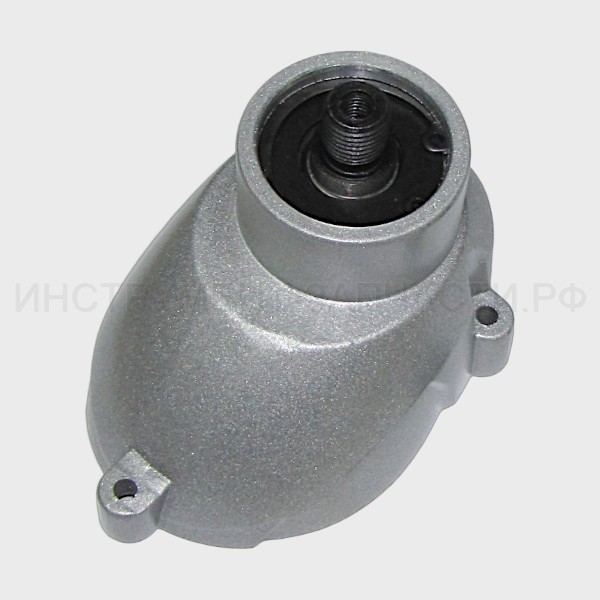

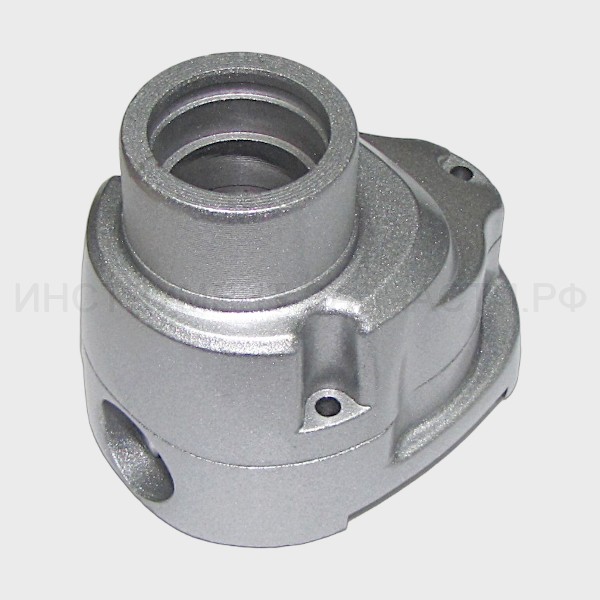

35 24.03.00.01.01 Корпус редуктора ДУ-750ЭР Корпус редуктора ДУ-750ЭР
Корпус редуктора
В наличии
1
1 230.00
36 00.01.01.01.37 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 6001Z ДУ-750 ЭР
Подшипник шариковый
6001Z (12х28х8)
В наличии
1
1 130.00
36 6001-2RS Подшипник 180101/6001-2RS Подшипник 180101/6001-2RS
Подшипник шариковый
6001-2RS (12х28х8)
Альтернатива
В наличии
118
1 80.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
36 6001-2Z COM_VIRTUEMART_NO_IMAGE_SET Подшипник (SKF) 12х28х8
Подшипник шариковый
6001-2Z (12х28х8) SKF (Италия)
Альтернатива
В наличии
11
1 450.00
36 6001-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6001-2RSH (SKF) 12х28х8
Подшипник шариковый
6001-2RSH (12х28х8) SKF (Италия)
Альтернатива
В наличии
7
1 340.00
37 00.02.99.01.06 Кольцо стопорное А28 ДУ-750ЭР Кольцо стопорное А28 ДУ-750ЭР
Кольцо стопорное
А28
В наличии
5
1 30.00
38 24.03.01.04.00 COM_VIRTUEMART_NO_IMAGE_SET Пружина ДУ-750 ЭР
Пружина
Ø12,2х14,7х1,2, Н=15,2
Нет в наличии
1 30.00
39 00.02.99.01.10 Кольцо стопорное А32 Кольцо стопорное А32
Кольцо стопорное
В15
В наличии
9
1 30.00
40 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Подшипник шариковый 6002Z ДУ-1000ЭР
Подшипник шариковый
6002Z (15х32х9)
Нет в наличии
1 220.00
40 6002-2RS Подшипник 180102/6002-2RS Подшипник 180102/6002-2RS
Подшипник шариковый
6002-2RS (15х32х9)
Альтернатива
В наличии
75
1 110.00
40 6002-2Z COM_VIRTUEMART_NO_IMAGE_SET Подшипник (SKF) 15х32х9
Подшипник шариковый
6002-2Z (15х32х9) SKF (Италия)
Альтернатива
Нет в наличии
1 320.00
40 6002-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6002-2RSH (SKF) 15х32х9
Подшипник шариковый
6002-2RSH (15х32х9) SKF (Италия)
Альтернатива
Нет в наличии
1 370.00

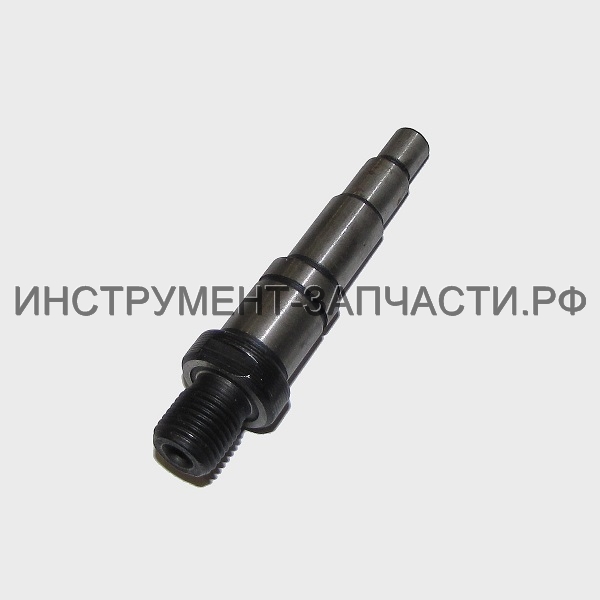

41 24.03.01.01.01 Шпиндель ДУ-750ЭР Шпиндель ДУ-750ЭР
Шпиндель
В наличии
3
1 360.00
42 24.03.01.03.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо фетровое ДУ-750 ЭР
Кольцо фетровое
Ø30xØ19
Нет в наличии
1 30.00

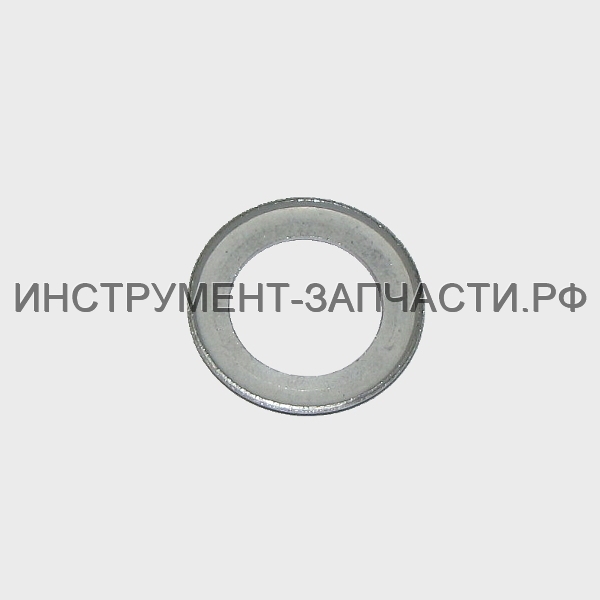

43 24.03.01.02.00 Обойма сальника ДУ-750 ЭР Обойма сальника ДУ-750 ЭР
Обойма сальника
Ø21х32х2,5
В наличии
5
1 30.00
44 00.02.99.01.01 Кольцо стопорное А32 УШМ-2000 Кольцо стопорное А32 УШМ-2000
Кольцо стопорное
А32
В наличии
3
1 30.00
45/49 00.20.10.02.00 Патрон сверлильный с ключом 13мм, 1/2 Патрон сверлильный с ключом 13мм, 1/2"х20 UNF
Патрон сверлильный с ключом
Ø1,5…13 (½”-20UNF)
Нет в наличии
1 510.00
46 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт фиксирующий М5Lх20 Д-500
Винт фиксирующий
M5Lx20
В наличии
42
1 50.00
47 24.02.01.01.00 COM_VIRTUEMART_NO_IMAGE_SET Ограничитель глубины сверления ДУ-750 ЭР
Ограничитель глубины сверления
Нет в наличии
1 10.00

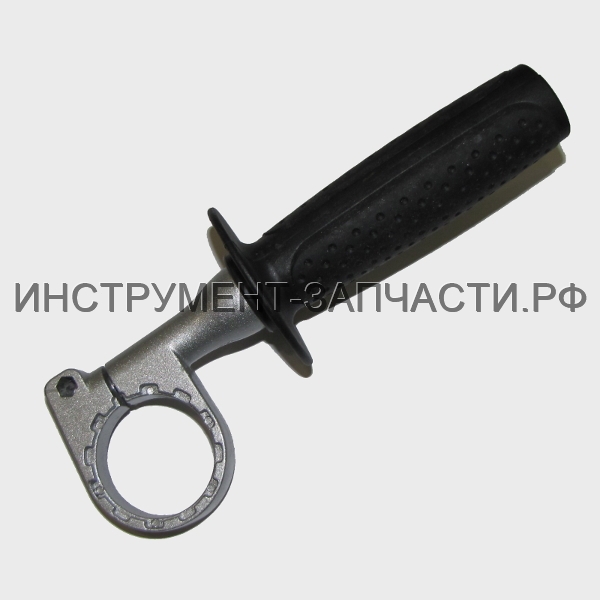

48 24.02.01.00.01 Ручка боковая в сборе ДУ-750ЭР Ручка боковая в сборе ДУ-750ЭР
Ручка боковая в сборе
В наличии
1
1 270.00
06 24.03.00.00.00 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора в сборе ДУ-13/750ЭР (24)
Корпус редуктора в сборе
Поз. N 34-44
В наличии
1
1 1,290.00
25+35 24.03.02.00.00 COM_VIRTUEMART_NO_IMAGE_SET Корпус редуктора и щит промежуточный в сборе ДУ-750ЭР
Корпус редуктора и щит пром. в сборе
В наличии
1
1 460.00
