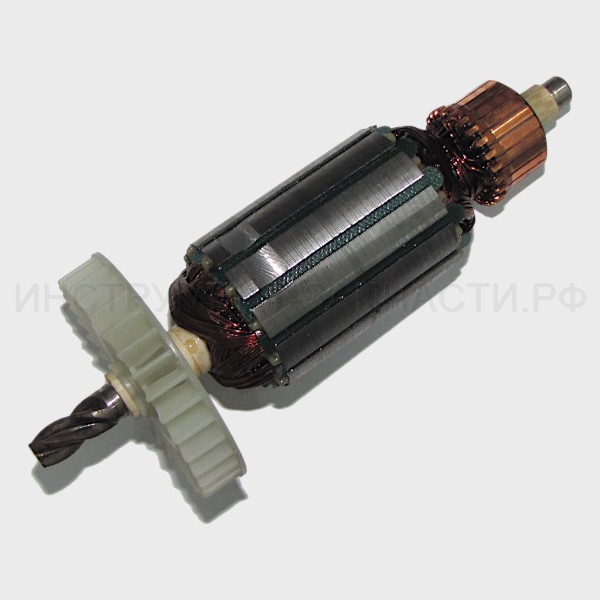

Дмитрий Кущев Схема и запчасти для дрели ударной Интерскол ДУ-16/1000ЭР Схема актуальна для изделий, у которых серийный номер начинается с 57. Инструмент снят с производства Рис. 1 Дрель ударная ДУ-16/1000ЭР (57.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 04.04.02.01.00 Якорь с вентилятором ДУ-1000ЭР Якорь с вентилятором Z=4 В наличии: 1 1 1,450 ₽ 1 1 №787 Якорь с вентилятором для Интерскол ДУ-1000ЭР, AEZ Якорь с вентилятором В наличии: 1 1 1,450 ₽ 2 2 04.04.04.03.00 Щётка (исп. 01) ДУ-1000ЭР Щетка 6х11х13,5 Нет в наличии 2 110 ₽ 2 2 57.04.04.03.00 Щётка ДУ-16/1000ЭР Щетка 6х11х13,5 В наличии: 39 2 60 ₽ 2 2* 05.04.04.02.00 Щётка электрическая Д-1050Р Замена(аналог) или составная часть для замены поз.2 В наличии: 91 2 100 ₽ 2 2* 17.04.03.02.00 Щетка электрическая Р-110 Замена(аналог) или составная часть для замены поз.2 В наличии: 14 2 140 ₽ 2 2* 57.04.04.03.01 Щетки электрические в индивидуальной упаковке для ДУ-16/1000ЭР (комплект - 2шт.) Замена(аналог) или составная часть для замены поз.2 Нет в наличии 1 150 ₽ 3 3 04.04.04.01.00 Корпус щёткодержателя в сб (исп. 01) ДУ-1000ЭР Корпус щеткодержателя В наличии: 10 2 90 ₽ 4 4 04.04.04.04.00 Колпачок щеткодержателя ДУ-16/1000ЭР (57) Колпачок щеткодержателя В наличии: 13 2 20 ₽ 5 5 00.01.01.01.52 Подшипник шариковый 608 ZT Подшипник шариковый 608ZT Нет в наличии 1 120 ₽ 5 5 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS В наличии: 40 1 70 ₽ 5 5 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z SKF (Италия) Нет в наличии 1 380 ₽ 5 5 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH SKF (Италия) В наличии: 20 1 300 ₽ 6 6 04.04.02.02.00 Втулка резиновая ДУ-1000ЭР Втулка резиновая Нет в наличии 1 50 ₽ 7 7 00.02.03.01.34 Винт 4х65 Винт 4х65 В наличии: 10 2 110 ₽ 8 8 57.04.00.03.01 Диафрагма ДУ-16/1000ЭР Диафрагма В наличии: 1 1 60 ₽ 9 9 04.04.01.00.01 Статор в сборе ДУ-1000ЭР Статор в сборе Ø65; Ø41; L-50 В наличии: 3 1 1,030 ₽ 11 11 57.04.00.04.00 Корпус двигателя ДУ-16/1000ЭР (Заказывать вместе с арт. 57.04.00.05.00) Корпус двигателя Нет в наличии 1 820 ₽ 11 11 57.04.00.00.00 Корпус двигателя в сборе ДУ-16/1000ЭР Корпус двигателя в сборе В наличии: 5 1 660 ₽ 12 12 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт 4х18 В наличии: 1 4 20 ₽ 13 13 57.04.00.05.00 Ручка-накладка ДУ-16/1000ЭР (Заказывать вместе с арт. 57.04.00.04.00) Ручка-накладка Нет в наличии 1 250 ₽ 13 13 57.04.00.00.00 Корпус двигателя в сборе ДУ-16/1000ЭР Корпус двигателя в сборе В наличии: 5 1 660 ₽ 15 15 00.10.01.05.01 Выключатель ДУ-1000ЭР defond 6A Выключатель в сборе Defond 6(6)A 250V~ DGQ1106 T55 5E4 В наличии: 3 1 920 ₽ 16 16 57.10.04.01.03 Блок электронный ДУ-16/1000ЭР Блок электронный В наличии: 4 1 220 ₽ 17 17 04.04.00.02.00 Планка фиксации шнура Нет данных о товаре 1 18 18 00.02.03.01.02 Винт 4х12 Винт 4х12 В наличии: 17 2 10 ₽ 19 19 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Шнур питания с вилкой Н05VV-F/2х1,0мм² Нет в наличии 1 560 ₽ 19 19* 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Замена(аналог) или составная часть для замены поз.19 В наличии: 2 1 1,200 ₽ 19 19* 00.10.02.03.02 Шнур питания с вилкой 2х1,0, 2м Замена(аналог) или составная часть для замены поз.19 Нет в наличии 1 700 ₽ 20 20 04.04.00.01.00 Втулка защитная шнура ДУ-1000ЭР Втулка защитная шнура Нет в наличии 1 50 ₽ 22 22 00.02.03.01.10 Винт 4х55 Р-82ТС Винт 4х55 Нет в наличии 4 10 ₽ 23 23 57.03.00.01.00 Корпус редуктора ДУ-16/1000ЭР Корпус редуктора В наличии: 1 1 410 ₽ 24 24 00.01.02.01.02 Подшипник роликовый НК061009 Подшипник роликовый НК061009 В наличии: 5 2 170 ₽ 25 25 00.02.02.02.11 Шайба 6-11-0,5/Б ДУ-1000ЭР Шайба 6-14-1/Б В наличии: 17 2 30 ₽ 26 26 04.03.02.01.01 Вал промежуточный ДУ-1000ЭР Вал промежуточный Z-10/17 В наличии: 2 1 330 ₽ 27 27 04.03.02.03.01 Шпонка ДУ-1000ЭР Шпонка 3х3,7х10 Нет в наличии 1 30 ₽ 28 28 04.03.02.02.01 Колесо зубчатое ДУ-1000ЭР Колесо зубчатое Z=22 В наличии: 5 1 140 ₽ 28 28* 04.03.02.02.02 Колесо зубчатое ДУ-16/1000ЭР (57) Замена(аналог) или составная часть для замены поз.28 В наличии: 2 1 140 ₽ 29 29 00.02.99.02.03 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо стопорное В10 В наличии: 23 1 10 ₽ 30 30 04.03.00.06.00 Переключатель скорости ДУ-1000ЭР Переключатель скорости В наличии: 2 1 330 ₽ 30 30* 52.03.04.04.00 Кривошип КМ-1000Э Замена(аналог) или составная часть для замены поз.30 В наличии: 4 1 80 ₽ 31 31 04.03.00.03.00 Кольцо уплотнительное ДУ-1000ЭР Кольцо уплотнительное Ø12x1,9 В наличии: 7 1 20 ₽ 31 31* 52.03.04.03.00 Кольцо уплотнительное КМ-1000Э Замена(аналог) или составная часть для замены поз.31 В наличии: 2 1 20 ₽ 32 32 04.03.00.04.00 Шарик Д 4,7 ДУ-1000ЭР Шарик Ø4.7 В наличии: 2 4 40 ₽ 33 33 04.03.00.05.00 Пружина ДУ-1000ЭР Пружина В наличии: 2 4 30 ₽ 33 33* 52.03.04.02.00 Пружина КМ-1000Э Замена(аналог) или составная часть для замены поз.33 Нет в наличии 4 30 ₽ 34 34 04.03.00.02.01 Ручка переключателя скорости ДУ-1000ЭР Ручка переключателя скорости В наличии: 1 1 60 ₽ 35 35 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная Ø4 В наличии: 28 1 20 ₽ 36 36 00.02.04.01.02 Винт М4х12 УШМ-2300М Винт М4х12 В наличии: 3 1 10 ₽ 36 36* 528.02.04.01.02 Винт М4х12 УШМ-115/700, УШМ-125/700 Замена(аналог) или составная часть для замены поз.36 В наличии: 9 1 10 ₽ 36 36* 84431.5252 Винт Замена(аналог) или составная часть для замены поз.36 В наличии: 3 1 30 ₽ 37 37 04.03.01.07.01 Блок шестерён ДУ-1000ЭР Блок шестерён Z-33/40 В наличии: 11 1 330 ₽ 38 38 57.03.03.05.00 Сальник ДУ-16/1000ЭР Сальник В наличии: 4 1 40 ₽ 39 39 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник роликовый НК081210 В наличии: 15 1 240 ₽ 40 40 57.03.00.07.01 Прокладка ДУ-16/1000ЭР Прокладка В наличии: 2 1 50 ₽ 41 41 57.03.03.01.00 Щит промежуточный ДУ-16/1000ЭР Щит промежуточный В наличии: 1 1 450 ₽ 42 42 00.01.01.01.43 Подшипник 609 RS Подшипник шариковый 609RZ В наличии: 1 1 240 ₽ 42 42 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS В наличии: 146 1 80 ₽ 42 42 609-2RSH Подшипник 609-2RSH (SKF) 9х24х7 Подшипник шариковый 609-2RSH SKF (Италия) В наличии: 3 1 370 ₽ 43 43 00.02.99.02.02 Кольцо стопорное В8 ДУ-650ЭР Кольцо стопорное В8 В наличии: 5 1 50 ₽ 44 44 04.03.03.03.01 Кольцо уплотнительное ДУ-1000ЭР Кольцо уплотнительное В наличии: 4 1 20 ₽ 45 45 57.03.03.02.00 Переключатель режимов ДУ-16/1000ЭР Переключатель режимов Нет в наличии 1 80 ₽ 46 46 00.02.99.01.05 Кольцо стопорное В12 ДП-1600 Кольцо стопорное А24 В наличии: 2 1 40 ₽ 47 47 00.02.04.01.29 Винт фиксирующий M6Lх20 Д-550 ЭР Винт фиксирующий M6Lx20 В наличии: 91 1 20 ₽ 48/21 48/21 00.20.10.02.00 Патрон сверлильный с ключом 13мм, 1/2х20 UNF Патрон сверлильный Ø1,5…13мм (½”-20UNF) (c ключом) Нет в наличии 1 540 ₽ 49 49 00.02.99.01.01 Кольцо стопорное А32 УШМ-2000 Кольцо стопорное А32 В наличии: 3 2 40 ₽ 50 50 04.03.01.02.00 Шайба ДУ-1000ЭР Шайба Нет в наличии 3 20 ₽ 51 51 04.03.01.03.00 Кольцо ДУ-1000ЭР Кольцо фетровое В наличии: 1 1 20 ₽ 52 52 04.03.01.04.00 Шайба резиновая ДУ-1000ЭР Шайба резиновая В наличии: 1 1 20 ₽ 53 53 00.02.10.07.00 Шарик Ø5,5 Нет данных о товаре 1 54 54 04.03.01.01.00 Шпиндель ДУ-1000 Шпиндель Нет в наличии 1 200 ₽ 54 54 57.03.01.01.00 Шпиндель В наличии: 3 1 250 ₽ 55 55 02.03.01.03.00 Пружина ДУ-650ЭР Пружина В наличии: 7 1 30 ₽ 56 56 00.01.01.01.50 Подшипник шариковый 6002 ZV Подшипник 6002ZV В наличии: 7 1 240 ₽ 56 56 6002-2RS Подшипник 180102/6002-2RS Подшипник 6002-2RS В наличии: 106 1 70 ₽ 56 56 6002-2Z Подшипник (SKF) 15х32х9 Подшипник 6002-2Z SKF (Италия) Нет в наличии 1 320 ₽ 56 56 6002-2RSH Подшипник 6002-2RSH (SKF) 15х32х9 Подшипник 6002-2RSH SKF (Италия) Нет в наличии 1 370 ₽ 56 56* 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Замена(аналог) или составная часть для замены поз.56 Нет в наличии 1 230 ₽ 56 56* 00.01.01.01.17 Подшипник 6002RS ДП-2000 Замена(аналог) или составная часть для замены поз.56 В наличии: 5 1 230 ₽ 56 56* 00.01.01.01.27 Подшипник шариковый 6002Z УШМ-115;125;150 Замена(аналог) или составная часть для замены поз.56 Нет в наличии 1 200 ₽ 57/58 57/58 04.03.01.06.00 Храповик ДУ-1000ЭР Храповик Нет в наличии 2 150 ₽ 57/58 57/58 57.03.01.02.00 Храповик ДУ-16/1000ЭР Храповик Нет в наличии 2 100 ₽ A A 04.02.02.00.00 Ручка боковая в сборе ДУ-1000ЭР Ручка боковая в сборе Поз. 60…63 В наличии: 1 1 270 ₽ 59 59 04.02.02.01.00 Ограничитель глубины сверления Нет данных о товаре 1 60 60 04.02.02.04.00 Хомут В наличии: 1 1 170 ₽ 61 61 00.02.04.02.06 Болт специальный Болт М8х110 Нет в наличии 1 40 ₽ 62 62 04.02.02.05.00 Рукоятка Д-13/650Э Рукоятка В наличии: 1 1 110 ₽ 63 63 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка М8 В наличии: 1 1 20 ₽ Кол-во: В корзину
