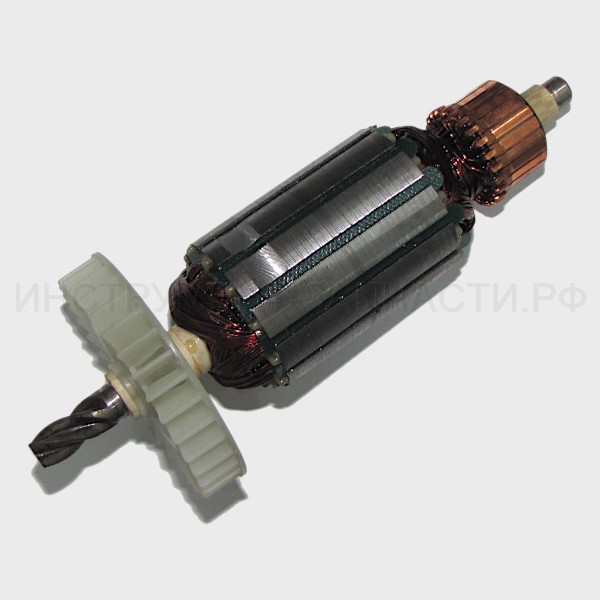

Дмитрий Кущев Схема и запчасти для дрели ударной Интерскол ДУ-16/1000ЭР Схема актуальна для изделий, у которых серийный номер начинается с 57. Рис. 1 Дрель ударная ДУ-16/1000ЭР (57.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 04.04.02.01.00 Якорь с вентилятором ДУ-1000ЭР Якорь с вентилятором В наличии: 1 1 1,730 ₽ 1 1 №787 Якорь с вентилятором для Интерскол ДУ-1000ЭР, AEZ Якорь с вентилятором В наличии: 1 1 1,450 ₽ 2 2 57.04.04.03.00 Щётка ДУ-16/1000ЭР Щетка электрическая 5х11х16 В наличии: 39 2 80 ₽ 3 3+4 04.04.04.01.00 Корпус щёткодержателя в сб (исп. 01) ДУ-1000ЭР Корпус щеткодержателя 6х11х23 В наличии: 10 2 110 ₽ 4 4 04.04.04.04.00 Колпачок щеткодержателя ДУ-16/1000ЭР (57) Колпачок щеткодержателя В наличии: 13 2 20 ₽ 5 5 00.01.01.01.23 Подшипник 608ZZ Подшипник шариковый 608.ZZ 608ZZ (8х22х7) Нет в наличии 1 170 ₽ 5 5 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 5 5 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 5 5 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 168 1 80 ₽ 5 5 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 6 6 149.04.02.02.00 Втулка резиновая В наличии: 41 1 50 ₽ 7 7 00.02.03.01.34 Винт 4х65 Винт саморез ST4х68C(ST4х65) В наличии: 10 2 130 ₽ 8 8 57.04.00.03.01 Диафрагма ДУ-16/1000ЭР Диафрагма В наличии: 1 1 70 ₽ 9 9 04.04.01.00.01 Статор в сборе ДУ-1000ЭР Статор в сборе D-65; d-41; L-50 В наличии: 3 1 1,230 ₽ 10 10 57.01.02.02.00 Табличка маркировочная нд Нет данных о товаре 1 11+13 11+13 57.04.00.00.00 Корпус двигателя в сборе ДУ-16/1000ЭР Корпус двигателя с ручкой - комплект В наличии: 5 1 790 ₽ 12 12 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт саморез ST4х18 В наличии: 1 4 20 ₽ 14 14 57.01.02.01.00 Табличка логотип нд Нет данных о товаре 1 15 15 00.10.01.05.01 Выключатель ДУ-1000ЭР defond 6A Выключатель в сборе Defond DGQ1106/KEDU 070802 EN61058 8(6)А 250V~5E4 В наличии: 3 1 1,110 ₽ 16 16 57.10.04.01.03 Блок электронный ДУ-16/1000ЭР Блок электронный 2конд.МЕХ-Х2 МКР 0.22+0.33мФ 40/100/21 В наличии: 4 1 270 ₽ 17 17+18 02.04.00.02.00 Планка фиксирующая шнура ДУ-650ЭР Планка фиксации шнура в компл. два винта ST4×14C В наличии: 3 1 20 ₽ 18 18 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4х14C В наличии: 4 2 20 ₽ 19 19 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой H05VV-F 2х0.75мм² В наличии: 25 1 510 ₽ 20 20 02.04.00.03.00 Трубка защитная шнура ДУ-780ЭР Трубка защитная шнура Нет в наличии 1 50 ₽ 21 21 00.20.10.02.01 Ключ для патрона ДУ-13/810ЭР Ключ патронный В наличии: 2 1 120 ₽ 22 22 00.02.03.01.10 Винт 4х55 Р-82ТС Винт саморез ST4х55F Нет в наличии 4 50 ₽ 23 23 57.03.00.01.00 Корпус редуктора ДУ-16/1000ЭР Корпус редуктора нд В наличии: 1 1 490 ₽ 24 24 00.01.02.01.02 Подшипник роликовый НК061009 НК061009(6х10х9) В наличии: 10 2 200 ₽ 25 25 00.02.02.02.11 Шайба 6-11-0,5/Б ДУ-1000ЭР Шайба Ø6хØ11х0.5 В наличии: 17 1 40 ₽ 26 26 04.03.02.01.01 Вал промежуточный ДУ-1000ЭР Вал промежуточный Z-10/17 В наличии: 2 1 400 ₽ 27 27 02.03.01.05.00 Шпонка сегментная ДУ-650ЭР Шпонка сегментная 3х3.7х10 В наличии: 33 1 30 ₽ 28 28 04.03.02.02.02 Колесо зубчатое ДУ-16/1000ЭР (57) Колесо зубчатое Z=22: аналог 04.03.02.02.01 (ш_к 2014680040193) В наличии: 2 1 170 ₽ 29 29 00.02.99.02.03 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо стопорное для вала В10 В наличии: 23 1 10 ₽ 30 30 00.02.02.02.11 Шайба 6-11-0,5/Б ДУ-1000ЭР Шайба Ø6хØ11х0.5 В наличии: 17 1 40 ₽ 31 31 04.03.00.06.00 Переключатель скорости ДУ-1000ЭР Переключатель скорости В наличии: 2 1 400 ₽ 32 32 04.03.00.03.00 Кольцо уплотнительное ДУ-1000ЭР Кольцо уплотнительное Ø12х1.9 В наличии: 7 1 20 ₽ 33 33 04.03.00.04.00 Шарик Д 4,7 ДУ-1000ЭР Шарик Ø4.7 В наличии: 2 4 50 ₽ 34 34 04.03.00.05.00 Пружина ДУ-1000ЭР Пружина В наличии: 2 4 40 ₽ 35 35 04.03.00.02.01 Ручка переключателя скорости ДУ-1000ЭР Ручка переключателя скорости В наличии: 1 1 80 ₽ 36 36 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная Ø4 Ø4 В наличии: 32 1 20 ₽ 37 37 00.02.04.01.02 Винт М4х12 УШМ-2300М Винт М4х12 В наличии: 3 1 10 ₽ 38 38 04.03.01.07.01 Блок шестерён ДУ-1000ЭР Блок шестерён m-1; Z-40//m-1; Z-33 В наличии: 11 1 400 ₽ 39 39 55.04.00.07.00 Прижим резиновый ДУ-13/650, 780ЭР Прижим резиновый Нет в наличии 1 20 ₽ 40 40 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник роликовый НК0810 HK0810 (8х12х10) В наличии: 15 1 290 ₽ 41 41 57.03.00.07.01 Прокладка ДУ-16/1000ЭР Прокладка В наличии: 2 1 60 ₽ 42 42 00.32.83.44.00 Штифт #Н/Д Нет данных о товаре 2 43 43 57.03.03.01.00 Щит промежуточный ДУ-16/1000ЭР Щит промежуточный В наличии: 1 1 540 ₽ 44 44 04.03.03.03.01 Кольцо уплотнительное ДУ-1000ЭР Кольцо уплотнительное Ø8х19х1 В наличии: 4 1 20 ₽ 45 45 00.02.99.02.02 Кольцо стопорное В8 ДУ-650ЭР Кольцо стопорное для вала Ø8 В наличии: 5 1 60 ₽ 46 46 149.03.03.07.00 Прокладка Ø9хØ24х0.2 В наличии: 2 1 50 ₽ 48 48 57.03.03.02.00 Переключатель режимов ДУ-16/1000ЭР Переключатель режимов Нет в наличии 1 90 ₽ 49 49 00.01.01.01.43 Подшипник 609 RS Подшипник шариковый 609-RS 609RZ (9х24х7) В наличии: 1 1 290 ₽ 49 49 609-2RSH Подшипник 609-2RSH (SKF) 9х24х7 Подшипник шариковый 609-2RSH 609-2RSH (9х24х7) SKF (Италия) В наличии: 2 1 370 ₽ 49 49 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS 609-2RS (9х24х7) В наличии: 150 1 80 ₽ 50 50 00.02.99.01.14 Кольцо стопорное А24 Кольцо стопорное для отв. А24 В наличии: 2 1 10 ₽ 51 51 00.02.04.01.35 Винт фиксирующий M6Lх26 Винт фиксирующий М6Lх26 М6Lх26 В наличии: 25 1 40 ₽ 52 52+21 00.20.10.02.00 Патрон сверлильный с ключом 13мм, 1/2х20 UNF Патрон сверлильный с ключом Ø1.5-13мм (½”-20UNF) (с ключом) Нет в наличии 1 650 ₽ 53 53 00.02.99.01.10 Кольцо стопорное А32 Кольцо стопорное для отв. А32 В наличии: 9 2 30 ₽ 54 54 04.03.01.02.00 Шайба ДУ-1000ЭР Шайба Ø32 Нет в наличии 3 30 ₽ 55 55 04.03.01.03.00 Кольцо ДУ-1000ЭР Кольцо фетровое Ø32хØ22х3.5 В наличии: 1 1 30 ₽ 56 56 04.03.01.04.00 Шайба резиновая ДУ-1000ЭР Шайба резиновая Ø18хØ32x4 В наличии: 1 1 20 ₽ 57 57 00.02.10.03.00 Шарик Ø3 В наличии: 9 1 30 ₽ 58 58 57.03.01.01.00 Шпиндель В наличии: 3 1 300 ₽ 59 59 02.03.01.03.00 Пружина ДУ-650ЭР Пружина Ø18.2х9 В наличии: 7 1 40 ₽ 60 60 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Подшипник шариковый 6002.2Z 6002.2Z (15х32х9) Нет в наличии 1 280 ₽ 60 60 6002-2Z Подшипник (SKF) 15х32х9 Подшипник шариковый 6002-2Z 6002-2Z (15х32х9) SKF (Италия) Нет в наличии 1 320 ₽ 60 60 6002-2RSH Подшипник 6002-2RSH (SKF) 15х32х9 Подшипник шариковый 6002-2RSH 6002-2RSH (15х32х9) SKF (Италия) Нет в наличии 1 370 ₽ 60 60 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS 6002-2RS (15х32х9) В наличии: 110 1 70 ₽ 61 61 330.03.00.03.00 Храповик ДУ-22/1200ЭРП2 Храповик 149.03.01.06.00 ДУ-16/1050 В наличии: 3 1 120 ₽ 61 61 149.03.01.06.00 Храповик Нет в наличии 1 120 ₽ 62 62 330.03.00.04.00 Храповик ДУ-22/1200ЭРП2 Храповик 149.03.01.02.00 Нет в наличии 1 120 ₽ 62 62 149.03.01.02.00 Храповик В наличии: 3 1 120 ₽ 63 63 04.02.02.01.00 Ограничитель глубины сверления Нет данных о товаре 1 64 64 04.02.02.04.00 Хомут В наличии: 1 1 200 ₽ 65 65 00.02.04.02.06 Болт специальный М8х110 Нет в наличии 1 50 ₽ 66 66 04.02.02.05.00 Рукоятка Д-13/650Э Рукоятка Ø43 В наличии: 1 1 130 ₽ 67 67 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка М8х1 М8 В наличии: 1 1 30 ₽ 68 68(64-67) 04.02.02.00.00 Ручка боковая в сборе ДУ-1000ЭР Ручка боковая в сборе В наличии: 1 1 330 ₽ Кол-во: В корзину
