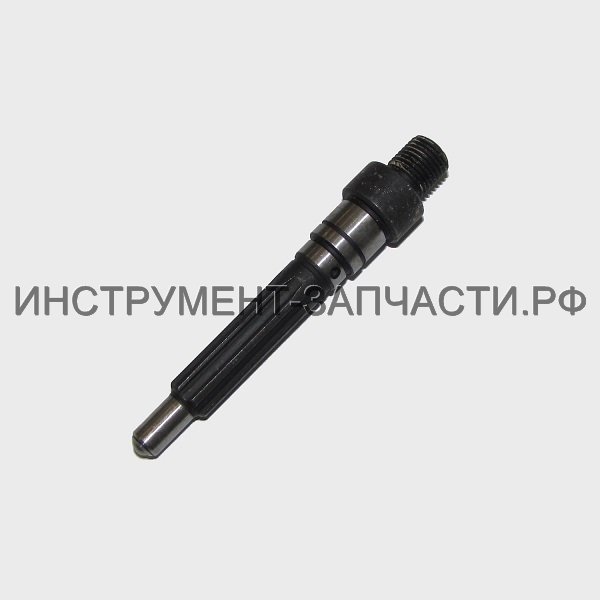

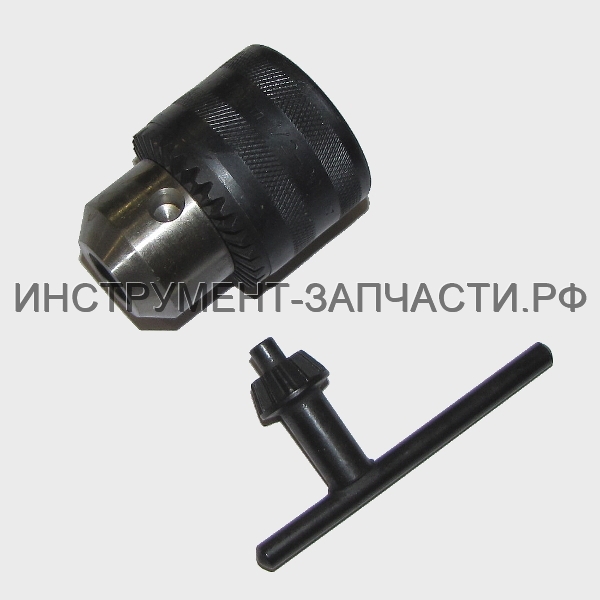

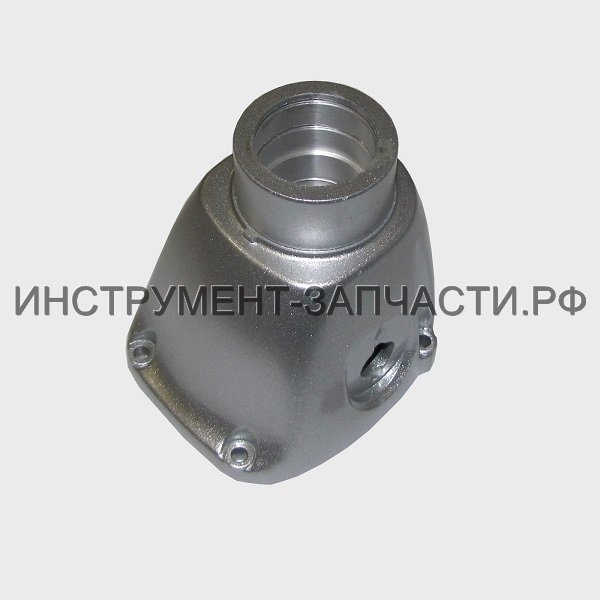

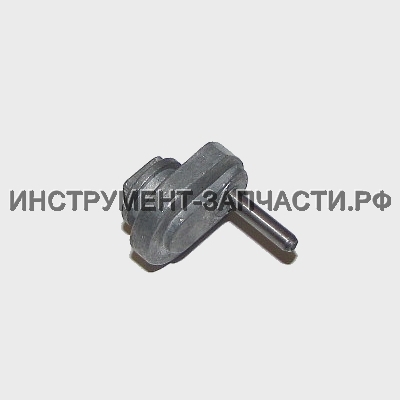

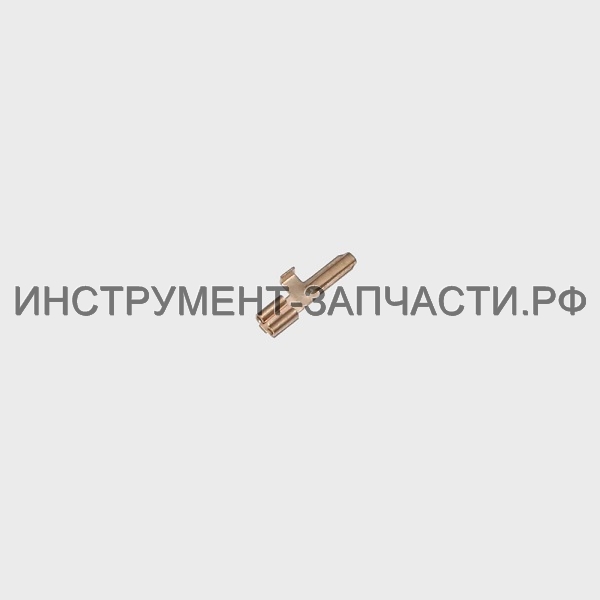

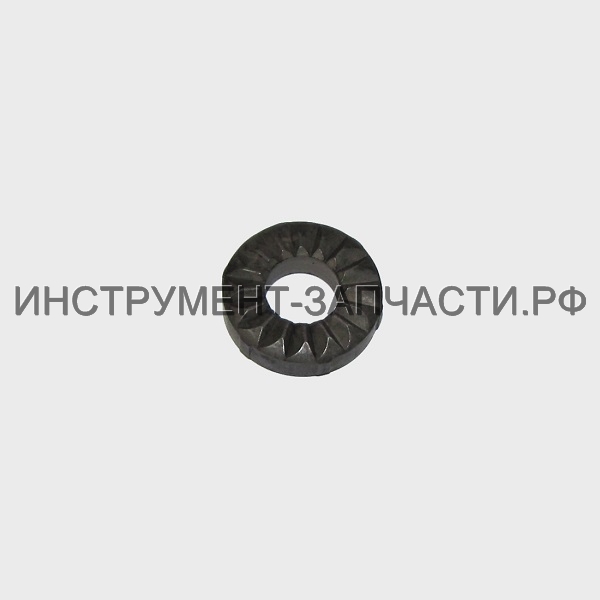

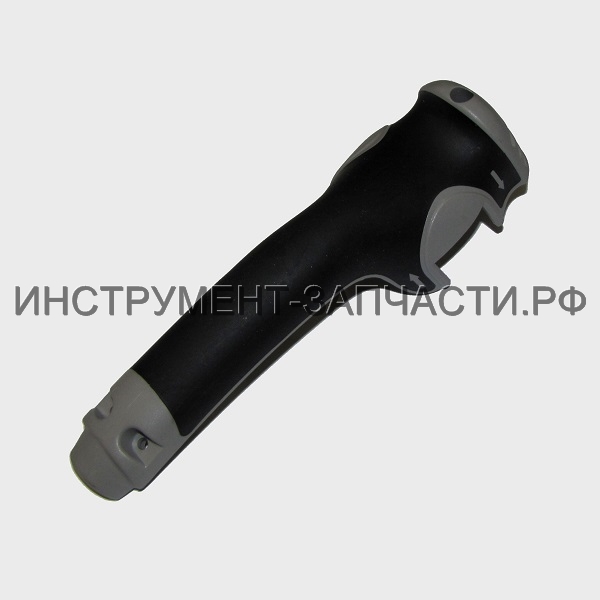

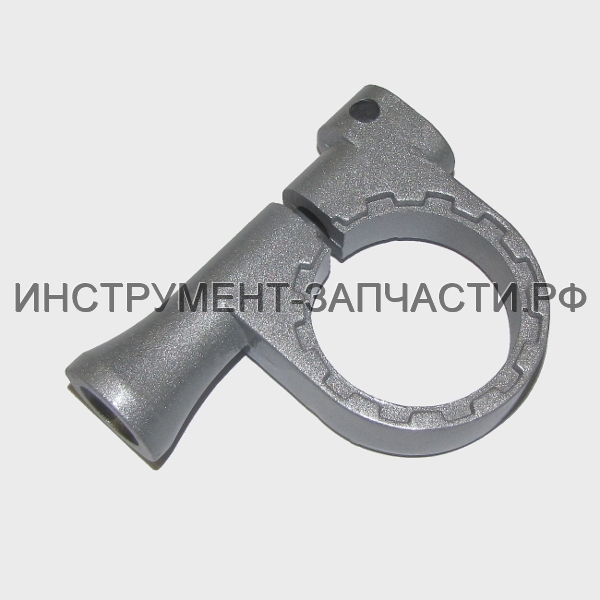

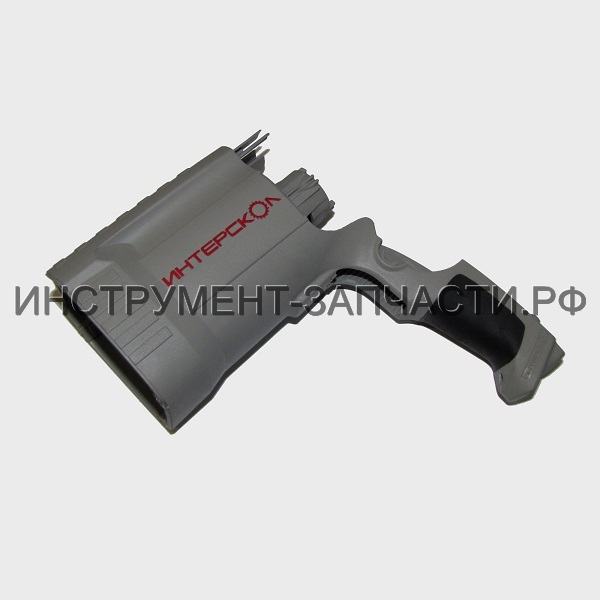

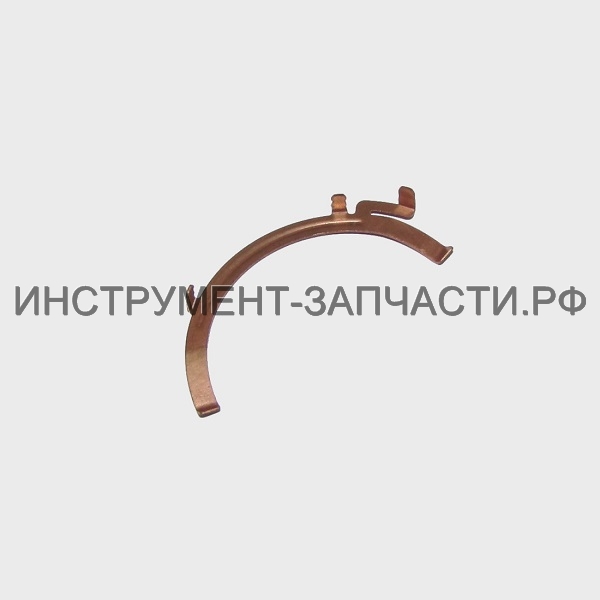

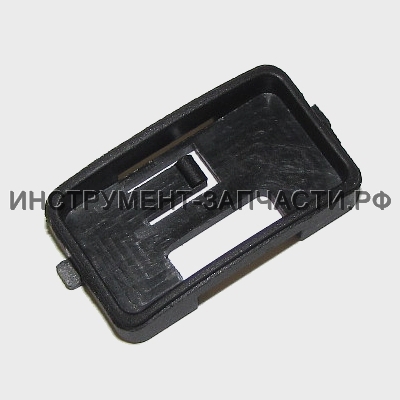

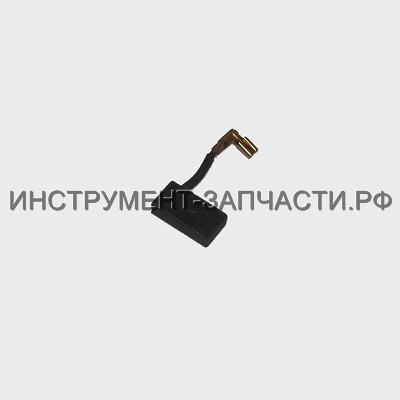

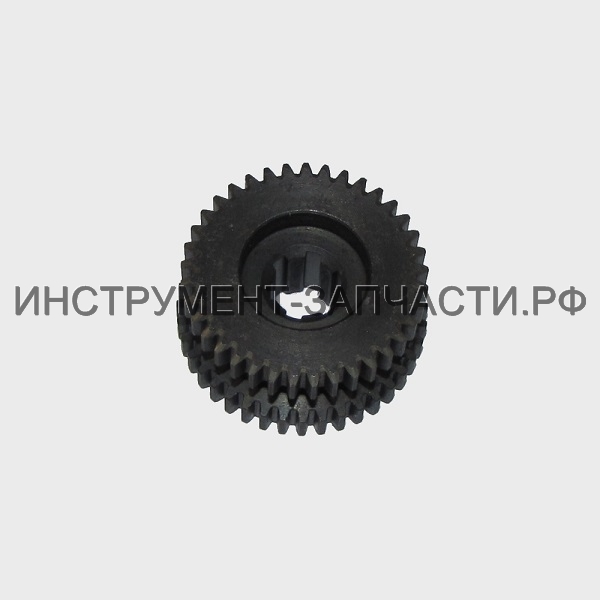

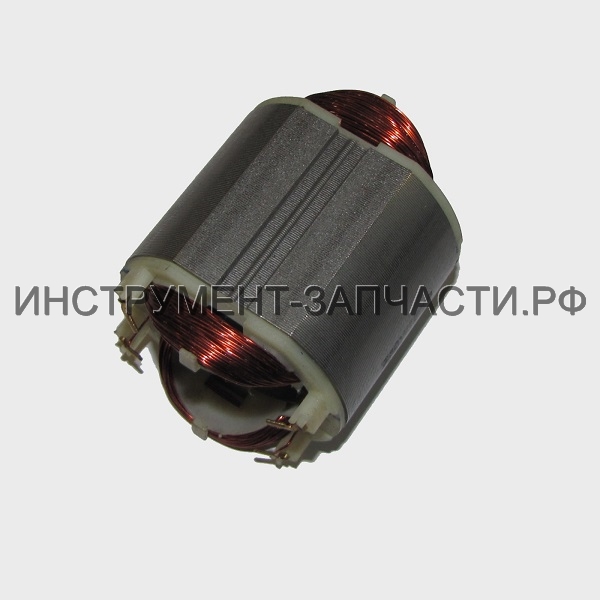

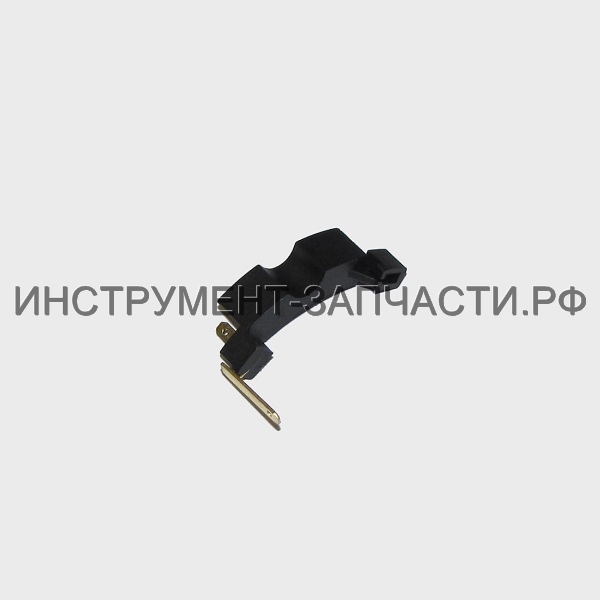

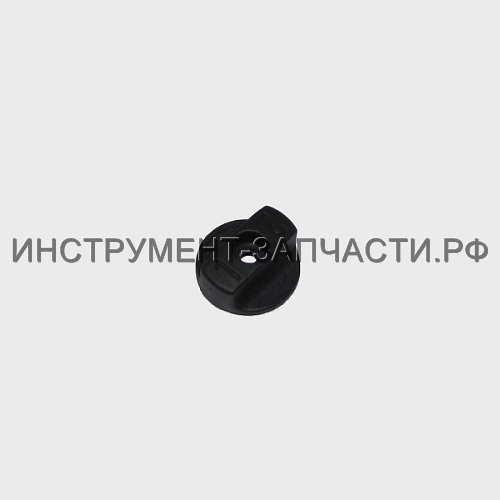

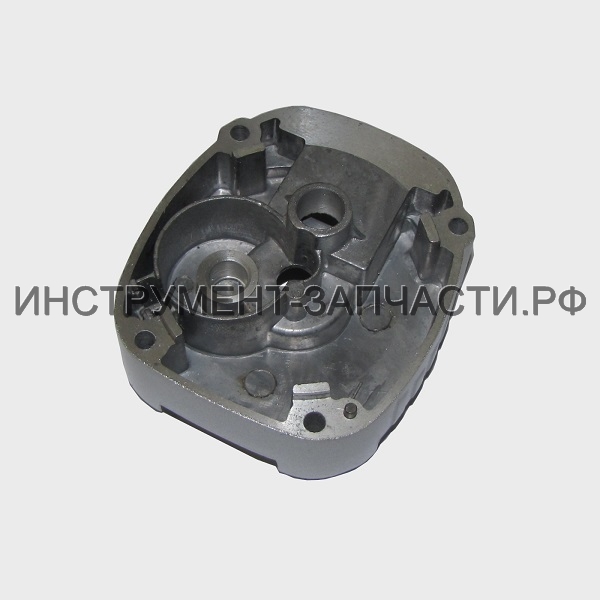

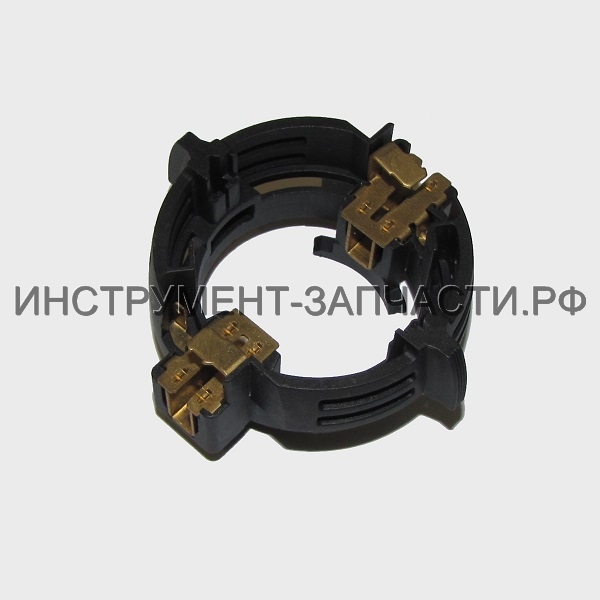

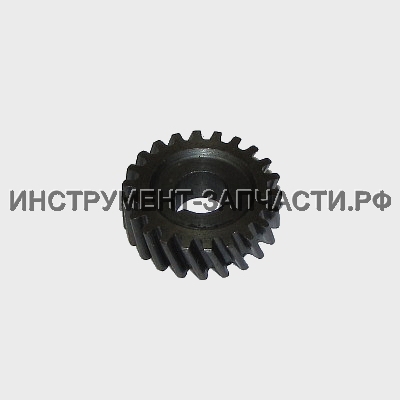

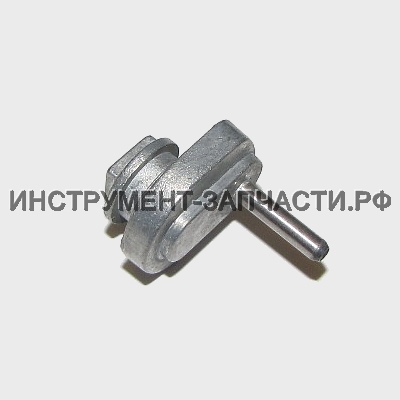

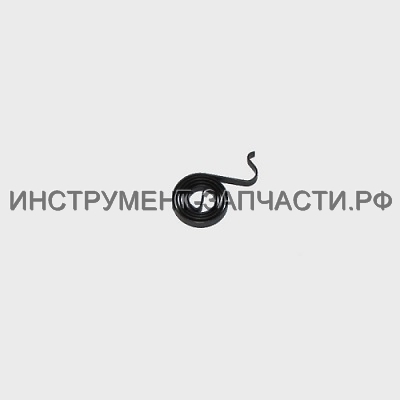

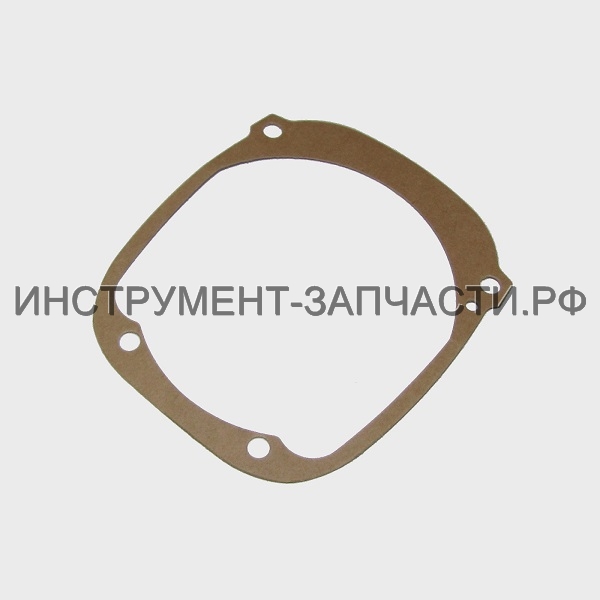

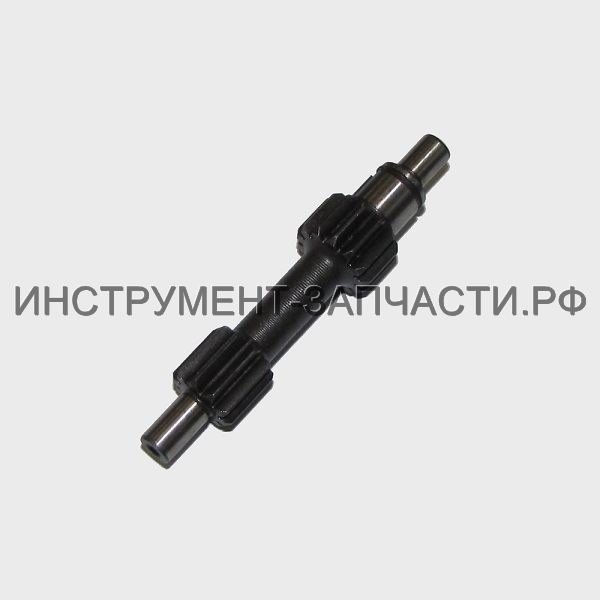

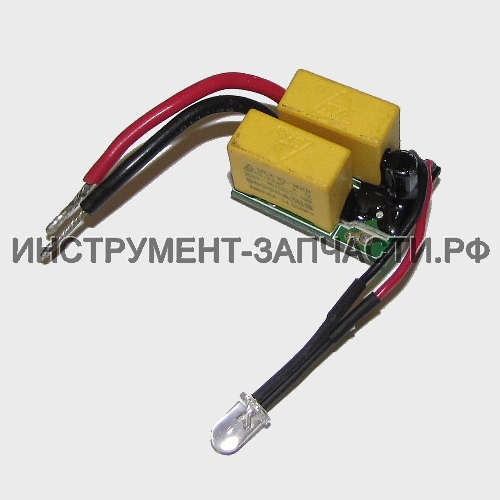

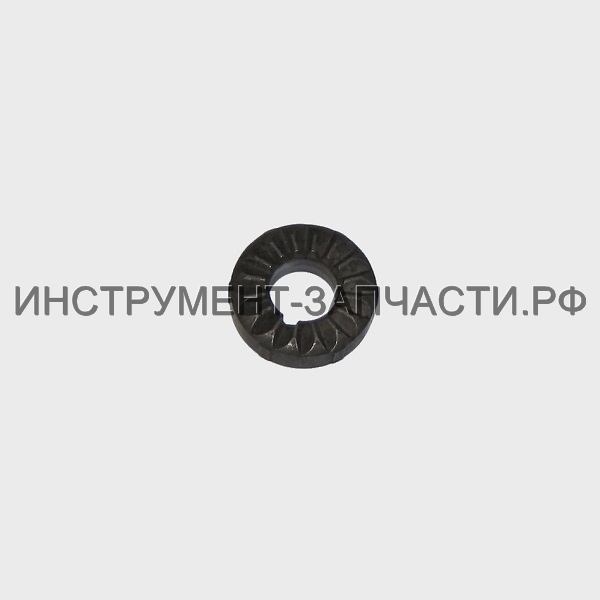

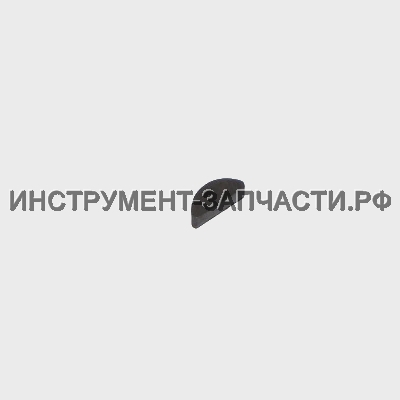

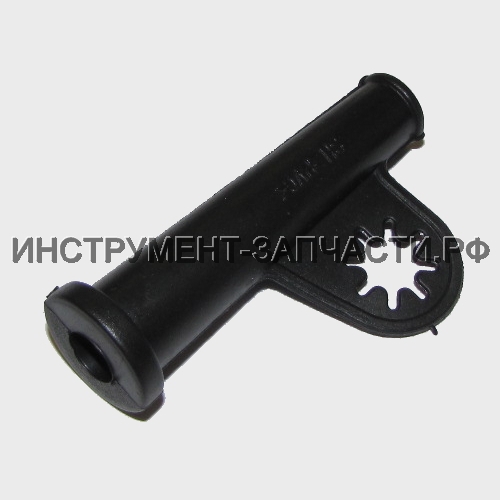

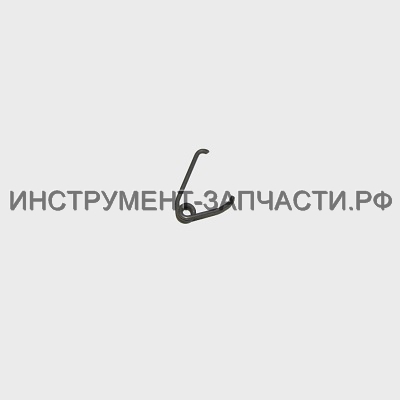

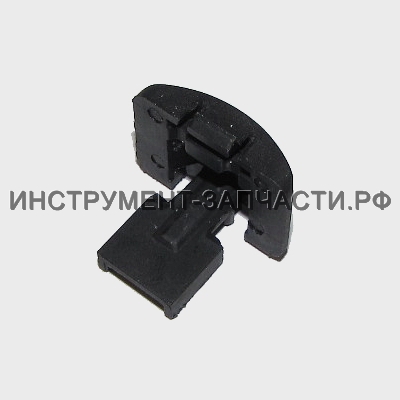

Дмитрий Кущев Схема и запчасти для дрели ударной Интерскол ДУ-16/1050ЭР Схема актуальна для изделий, у которых серийный номер начинается с 149. Инструмент снят с производства Рис. 1 Дрель ударная ДУ-16/1050ЭР (149.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.29 Винт фиксирующий M6Lх20 Д-550 ЭР Винт фиксирующий M6Lx20 В наличии: 91 1 20 ₽ 2 2 00.20.10.02.00 Патрон сверлильный с ключом 13мм, 1/2х20 UNF Патрон сверлильный Ø13 (c ключом) Нет в наличии 1 540 ₽ 3 3 00.02.99.01.01 Кольцо стопорное А32 УШМ-2000 Кольцо пружинное А32 В наличии: 3 2 40 ₽ 4 4 04.03.01.02.00 Шайба ДУ-1000ЭР Шайба Нет в наличии 3 20 ₽ 5 5 04.03.01.03.00 Кольцо ДУ-1000ЭР Кольцо фетровое Ø18xØ32x4 В наличии: 1 1 20 ₽ 6 6 04.03.01.04.00 Шайба резиновая ДУ-1000ЭР Шайба резиновая Ø32xØ22x3.5 В наличии: 1 1 20 ₽ 7 7 00.02.10.03.00 Шарик Ø3 В наличии: 8 1 20 ₽ 8 8 57.03.01.01.00 Шпиндель В наличии: 3 1 250 ₽ 9 9 04.03.01.05.00 Пружина Ø18.2x9 Нет данных о товаре 1 10 10 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Подшипник шариковый 6002Z (15х32х9) Нет в наличии 1 230 ₽ 10 10 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS (15х32х9) В наличии: 106 1 70 ₽ 10 10* 00.01.01.01.17 Подшипник 6002RS ДП-2000 Замена(аналог) или составная часть для замены поз.10 В наличии: 5 1 230 ₽ 10 10* 00.01.01.01.27 Подшипник шариковый 6002Z УШМ-115;125;150 Замена(аналог) или составная часть для замены поз.10 Нет в наличии 1 200 ₽ 10 10* 00.01.01.01.50 Подшипник шариковый 6002 ZV Замена(аналог) или составная часть для замены поз.10 В наличии: 7 1 240 ₽ 11 11 149.03.01.06.00 Храповик Нет в наличии 1 100 ₽ 11 11* 330.03.00.03.00 Храповик ДУ-22/1200ЭРП2 Замена(аналог) или составная часть для замены поз.11 В наличии: 3 1 100 ₽ 12 12 149.03.01.02.00 Храповик В наличии: 3 1 100 ₽ 12 12* 330.03.00.04.00 Храповик ДУ-22/1200ЭРП2 Замена(аналог) или составная часть для замены поз.12 Нет в наличии 1 100 ₽ 13 13 00.02.03.01.10 Винт 4х55 Р-82ТС Винт 4х55 Нет в наличии 4 10 ₽ 14 14 149.03.00.01.00 Корпус редуктора В наличии: 1 1 600 ₽ 14 14* 149.03.00.00.00 Корпус редуктора в сборе ДУ-16/1050ЭР Замена(аналог) или составная часть для замены поз.14 Нет в наличии 1 1,840 ₽ 15 15 149.03.00.03.00 Прокладка В наличии: 1 1 50 ₽ 16 16 149.03.01.07.01 Блок шестерён Z37/40 В наличии: 1 1 270 ₽ 17 17 04.03.02.03.01 Шпонка ДУ-1000ЭР Шпонка 3х3,7х10 Нет в наличии 1 30 ₽ 18 18 57.03.03.05.00 Сальник ДУ-16/1000ЭР Сальник В наличии: 4 2 40 ₽ 19 19 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник игольчатый НК081210 (8х12х10) F-564252-РТ В наличии: 15 1 240 ₽ 20 20 149.03.03.05.00 Штифт Ø3x8 Нет в наличии 1 10 ₽ 21 21 150.03.03.02.00 Переключатель режимов ДУ-13/810ЭР Переключатель режимов В наличии: 1 1 40 ₽ 22 22 149.03.03.04.00 Рычаг переключателя В наличии: 1 1 60 ₽ 23 23 150.03.03.03.00 Корпус переключателя ДУ-13/810ЭР Корпус переключателя В наличии: 1 1 20 ₽ 24 24 149.03.03.01.00 Щит промежуточный В наличии: 1 1 450 ₽ 25 25 150.03.03.06.00 Пружина ДУ-13/810ЭР Кольцо резиновое Ø8xØ19x1 В наличии: 5 1 20 ₽ 26 26 149.03.03.07.00 Прокладка Ø9xØ24x0.2 В наличии: 2 1 40 ₽ 27 27 00.01.01.01.43 Подшипник 609 RS Подшипник шариковый 609RS (9х24х7) В наличии: 1 1 240 ₽ 27 27 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS (9х24х7) В наличии: 146 1 80 ₽ 28 28 00.02.99.01.05 Кольцо стопорное В12 ДП-1600 Кольцо пружинное А24 В наличии: 2 1 40 ₽ 29 29 149.04.02.01.00 Якорь с вентилятором ДУ-16/1050ЭР Якорь с вентилятором Ø39,4х50 В наличии: 2 1 1,530 ₽ 30 30 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608Z (8х22х7) Нет в наличии 1 190 ₽ 30 30 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 40 1 70 ₽ 30 30* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.30 В наличии: 17 1 190 ₽ 30 30* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.30 Нет в наличии 1 150 ₽ 30 30* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.30 Нет в наличии 1 210 ₽ 30 30* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.30 Нет в наличии 1 120 ₽ 30 30* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.30 В наличии: 4 1 150 ₽ 31 31 149.04.02.02.00 Втулка резиновая В наличии: 41 1 40 ₽ 32 32 00.01.02.01.02 Подшипник роликовый НК061009 Подшипник игольчатый НК061009 (6х10х9) F-566514-РТ В наличии: 5 2 170 ₽ 33 33 00.02.02.02.11 Шайба 6-11-0,5/Б ДУ-1000ЭР Шайба Ø6xØ11x0.5 В наличии: 17 1 30 ₽ 34 34 149.03.02.01.01 Вал промежуточный Z13/10 В наличии: 1 1 330 ₽ 35 35 04.03.02.02.01 Колесо зубчатое ДУ-1000ЭР Колесо зубчатое Z=22 В наличии: 5 1 140 ₽ 35 35* 04.03.02.02.02 Колесо зубчатое ДУ-16/1000ЭР (57) Замена(аналог) или составная часть для замены поз.35 В наличии: 2 1 140 ₽ 36 36 00.02.99.02.03 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо пружинное В10 В наличии: 23 1 10 ₽ 37 37 04.03.00.06.00 Переключатель скорости ДУ-1000ЭР Переключатель скорости В наличии: 2 1 330 ₽ 37 37* 52.03.04.04.00 Кривошип КМ-1000Э Замена(аналог) или составная часть для замены поз.37 В наличии: 4 1 80 ₽ 38 38 04.03.00.03.00 Кольцо уплотнительное ДУ-1000ЭР Кольцо уплотнительное Ø12x1,9 В наличии: 7 1 20 ₽ 38 38* 52.03.04.03.00 Кольцо уплотнительное КМ-1000Э Замена(аналог) или составная часть для замены поз.38 В наличии: 2 1 20 ₽ 39 39 04.03.00.04.00 Шарик Д 4,7 ДУ-1000ЭР Шарик Ø4.7 В наличии: 2 2 40 ₽ 40 40 04.03.00.05.00 Пружина ДУ-1000ЭР Пружина Ø4.7x10 В наличии: 2 2 30 ₽ 40 40* 52.03.04.02.00 Пружина КМ-1000Э Замена(аналог) или составная часть для замены поз.40 Нет в наличии 2 30 ₽ 41 41 149.03.00.02.00 Ручка переключателя скорости В наличии: 2 1 60 ₽ 42 42 00.02.04.01.02 Винт М4х12 УШМ-2300М Винт М4х12 В наличии: 3 1 10 ₽ 42 42* 528.02.04.01.02 Винт М4х12 УШМ-115/700, УШМ-125/700 Замена(аналог) или составная часть для замены поз.42 В наличии: 9 1 10 ₽ 42 42* 84431.5252 Винт Замена(аналог) или составная часть для замены поз.42 В наличии: 3 1 30 ₽ 43 43 149.04.00.07.00 Диафрагма В наличии: 1 1 60 ₽ 44 44 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт 4х18 В наличии: 1 6 20 ₽ 45 45 149.04.01.00.00 Статор в сборе Ø65; Ø41; L-49,3 В наличии: 1 1 1,260 ₽ 46 46 149.04.00.01.00 Контакт В наличии: 5 2 60 ₽ 47 47 149.05.00.01.00 Корпус двигателя Нет в наличии 1 820 ₽ 47 47 149.05.00.00.00 Корпус двигателя с ручкой в сборе ДУ-16/1050ЭР Корпус двигателя в сборе с ручкой-накладкой В наличии: 2 1 660 ₽ 48 48 149.04.00.03.00 Пластина контактная В наличии: 20 2 60 ₽ 49 49 00.10.01.01.25 Выключатель в сборе Kedu 071103 EN61058 8(6)A,250V~5E4 (щеточный реверс) В наличии: 30 1 650 ₽ 49 49* 00.10.01.01.23 Выключатель П-26/800, П-30/900 Замена(аналог) или составная часть для замены поз.49 В наличии: 9 1 710 ₽ 50 50 149.04.04.03.00 Пружина кручения В наличии: 2 2 50 ₽ 51 51 149.04.04.02.00 Пружина спиральная В наличии: 2 2 30 ₽ 52 52 149.04.04.01.00 Корпус щеткодержателя В наличии: 1 1 240 ₽ 53 53 149.04.04.06.00 Проводник В наличии: 1 1 20 ₽ 54 54 149.05.00.02.00 Ручка-накладка Нет в наличии 1 120 ₽ 54 54 149.05.00.00.00 Корпус двигателя с ручкой в сборе ДУ-16/1050ЭР Корпус двигателя в сборе с ручкой-накладкой В наличии: 2 1 660 ₽ 55 55 00.02.03.01.46 Винт 4х35 Винт 4х35 В наличии: 3 1 20 ₽ 56 56 149.04.00.02.00 Колодка контактная В наличии: 11 2 50 ₽ 57 57 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Шнур питания с вилкой Н05VV-F/2х1,0мм² L=4м Нет в наличии 1 560 ₽ 57 57* 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Замена(аналог) или составная часть для замены поз.57 В наличии: 2 1 1,200 ₽ 57 57* 00.10.02.03.02 Шнур питания с вилкой 2х1,0, 2м Замена(аналог) или составная часть для замены поз.57 Нет в наличии 1 700 ₽ 58 58 04.04.00.01.00 Втулка защитная шнура ДУ-1000ЭР Втулка защитная шнура Нет в наличии 1 50 ₽ 59 59 149.04.04.05.00 Втулка светодиода В наличии: 1 1 20 ₽ 60 60 04.04.00.02.00 Планка фиксации шнура Нет данных о товаре 1 61 61 57.10.04.01.03 Блок электронный ДУ-16/1000ЭР Блок электронный 2конд.МЕХ-Х2 МКР 0,22мФ 40/100/21 В наличии: 4 1 220 ₽ 62 62 149.04.04.04.00 Щетка электрическая 5x10x19 В наличии: 10 2 90 ₽ 62 62* 149.04.04.04.90 Щетки электрические (комплект) Замена(аналог) или составная часть для замены поз.62 Нет в наличии 1 130 ₽ 63 63 00.02.02.02.03 Шайба 6-14-1/Б ДУ-1000ЭР Шайба 6-14-1/Б В наличии: 10 1 20 ₽ 64 64 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба пружинная Ø4 В наличии: 28 1 20 ₽ 65 65 04.02.02.01.00 Ограничитель глубины сверления Нет данных о товаре 1 66 66 00.02.04.02.06 Болт специальный Болт М8х110 Нет в наличии 1 40 ₽ 67 67 04.02.02.04.00 Хомут В наличии: 1 1 170 ₽ 68 68 04.02.02.05.00 Рукоятка Д-13/650Э Рукоятка В наличии: 1 1 110 ₽ 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка М8 В наличии: 1 1 20 ₽ Кол-во: В корзину
