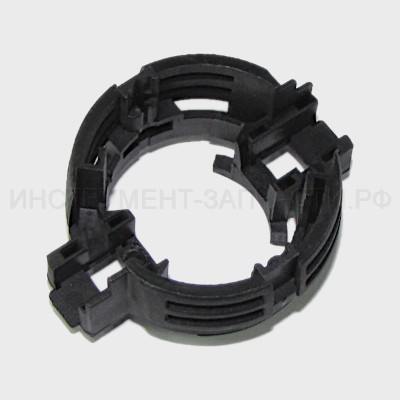

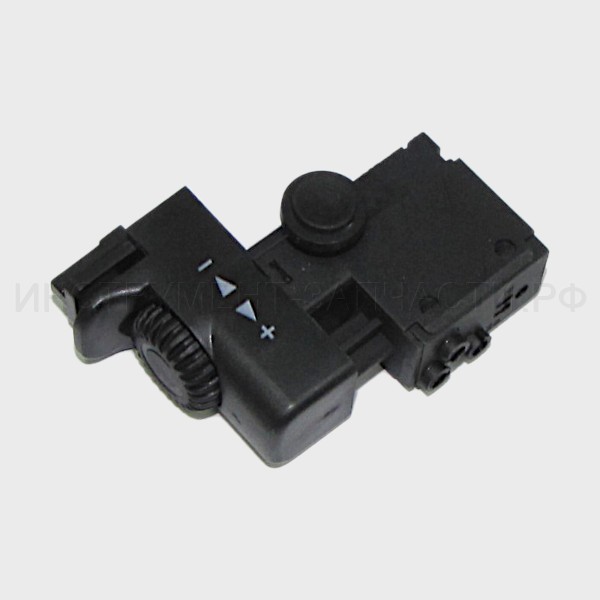

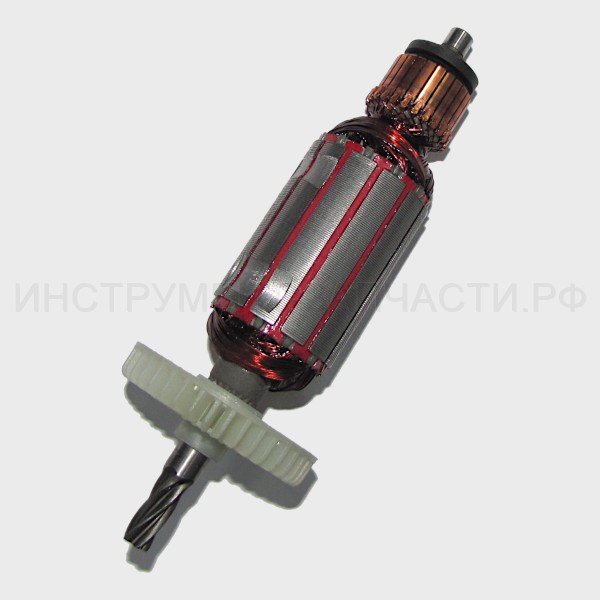

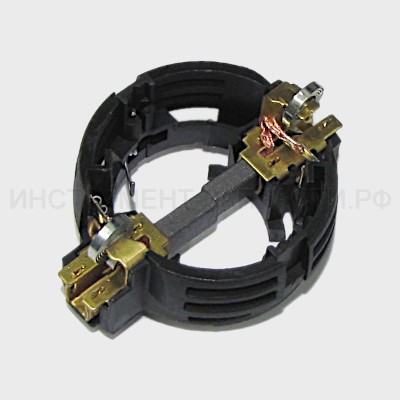

Дмитрий Кущев Схема и запчасти для дрели ударной Интерскол ДУ-16/1050ЭР Схема актуальна для изделий, у которых серийный номер начинается с 611. Рис. 1 Дрель ударная ДУ-16/1050ЭР (611.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.29 Винт фиксирующий M6Lх20 Д-550 ЭР Винт фиксирующий M6Lх20 В2.M6LH-6ex20. ГОСТ 17475-80 В наличии: 91 1 30 ₽ 2 2 00.20.10.02.00 Патрон сверлильный с ключом 13мм, 1/2х20 UNF Патрон сверлильный с ключом Ø1.5-13мм (½”-20UNF) (с ключом) Нет в наличии 1 650 ₽ 3 3 00.02.99.01.21 Кольцо стопорное для отв. A36 Нет данных о товаре 1 4 4 328.03.00.48.00 Манжета П-28/800ЭВ Манжета Ø28хØ20х4.5 В наличии: 1 1 190 ₽ 5 5 13007.5105 Кольцо резиновое Нет данных о товаре 1 6 6 611.03.00.00.00 Шпиндель в сборе поз.6-1 по 6-5 Нет данных о товаре 1 6-1 6-1 13007.5105 Шпиндель Нет данных о товаре 1 6-2 6-2 13007.5107 Пружинный кронштейн Нет данных о товаре 1 6-3 6-3 13007.5108 Пружина Нет данных о товаре 1 6-4 6-4 00.01.01.01.13 Подшипник шариковый 6003RZ Подшипник шариковый 6003 6003.Z (17х35х10) В наличии: 10 1 270 ₽ 6-4 6-4 6003-2RS Подшипник 180103/6003-2RS Подшипник шариковый 6003-2RS 6003-2RS (17х35х10) В наличии: 42 1 110 ₽ 6-5 6-5 13007.5111 Храповик 1 Нет данных о товаре 1 7 7 611.04.00.00.00 Корпус редуктора в сборе поз.7.1 по 7.4 Нет данных о товаре 1 7-1 7-1 13007.5112 Храповик 2 Нет данных о товаре 1 7-2 7-2 13007.5114 Корпус редуктора Нет данных о товаре 1 7-3 7-3 320.04.00.07.00 Штифт Нет данных о товаре 2 7-4 7-4 00.01.02.01.26 Подшипник роликовый HK0608 Подшипник роликовый HK0608 (6х10х8) В наличии: 1 1 90 ₽ 8 8 611.04.01.00.00 Переключатель режимов в сборе Нет данных о товаре 1 8-1 8-1 13007.5121 Переключатель режимов Нет данных о товаре 1 8-2 8-2 13007.5120 Пружина Нет данных о товаре 1 8-3 8-3 13007.5119 Штифт Нет данных о товаре 1 8-4 8-4 13007.5118 Кольцо уплотнительное Нет данных о товаре 1 9 9 00.02.10.06.00 Шарик 5 мм Шарик Ø5мм В наличии: 8 1 20 ₽ 10 10 13007.5125 Шайба Нет данных о товаре 1 11 11 611.05.00.00.00 Блок зубчатых колес Нет данных о товаре 1 11-1 11-1 13007.5126 Колесо зубчатое Z=45 Нет данных о товаре 1 11-2 11-2 13007.5127 Шестерня Z=33 Нет данных о товаре 1 12 12 13007.5113 Винт саморез ST4.1х40 Нет данных о товаре 4 13 13 611.06.00.00.00 Переключатель скорости в сборе Нет данных о товаре 1 13-1 13-1 13007.5124 Кольцо уплотнительное Нет данных о товаре 1 13-2 13-2 13007.5122 Ручка переключателя скорости Нет данных о товаре 1 13-3 13-3 13007.5123 Кнопка переключателя Нет данных о товаре 1 14 14 100.03.00.15.00 Подшипник упорный П-22/620ЭР Подшипник упорный AXK0614 (6х14х3.5) В наличии: 2 1 80 ₽ 15 15 100.03.02.07.00 Шайба П-22/620ЭР Шайба В наличии: 9 2 20 ₽ 16 16 611.07.00.00.00 Вал промежуточный в сборе Нет данных о товаре 1 16-1 16-1 13007.5134 Вал промежуточный Нет данных о товаре 1 16-2 16-2 320.03.01.03.00 Колесо зубчатое Нет данных о товаре 1 17 17 13007.5131 Ось Нет данных о товаре 1 18 18 13007.5132 Скоба направляющая Нет данных о товаре 1 19 19 13007.5133 Скоба переключателя Нет данных о товаре 1 20 20 328.03.00.42.00 Прокладка П-28/800ЭВ Прокладка уплотнительная В наличии: 1 1 20 ₽ 21 21 611.08.00.00.00 Промщит в сборе Нет данных о товаре 1 21-1 21-1 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник роликовый НК0810 HK0810 (8х12х10) В наличии: 15 1 290 ₽ 21-2 21-2 00.01.01.01.63 Подшипник шариковый 606 Z(6х17х6) Подшипник шариковый 606Z 606Z (6х17х6) В наличии: 24 1 250 ₽ 21-3 21-3 13008.5816 Промщит Нет данных о товаре 1 21-4 21-4 68.03.02.04.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø28х2.5 В наличии: 18 1 60 ₽ 22 22 00.01.01.01.61 Подшипник шариковый (9х24х7) 609RS специсполнение Подшипник шариковый 609RS/609Z (9х24х7) В наличии: 5 1 260 ₽ 22 22 609-2RSH Подшипник 609-2RSH (SKF) 9х24х7 Подшипник шариковый 609-2RSH 609-2RSH (9х24х7) SKF (Италия) В наличии: 2 1 370 ₽ 22 22 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS 609-2RS (9х24х7) В наличии: 150 1 80 ₽ 23 23 66.03.00.14.00 Кольцо ограничительное П-18/450 ЭР Кольцо ограничительное В наличии: 6 1 50 ₽ 24 24 320.05.00.04.01 Дефлектор Нет данных о товаре 1 25 25 320.04.02.00.00 Якорь с вентилятором в сборе Д-16/850ЭР Якорь с вентилятором в сборе Ø35х47 В наличии: 1 1 1,820 ₽ 26 26 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 26 26 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 26 26 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) (Италия) Нет в наличии 1 320 ₽ 26 26 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 27 27 68.04.02.03.01 Втулка демпфирующая Ø19 В наличии: 18 1 50 ₽ 28 28 320.05.00.04.00 Диафрагма Нет данных о товаре 1 29 29 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9х16 В наличии: 5 4 10 ₽ 30 30 325.04.01.00.00 Статор П-30/900ЭР-2 Статор Ø61х47 В наличии: 1 1 1,380 ₽ 31 31 68.04.00.02.00 Колодка клеммная П-26/800ЭР Колодка клеммная В наличии: 17 2 90 ₽ 32 32 320.05.00.05.00 Корпус двигателя Нет данных о товаре 1 33 33 68.04.00.03.00 Полукольцо-контактор П-26/800ЭР Полукольцо-контактор В наличии: 30 2 100 ₽ 34 34 68.04.04.00.00 Обойма щеткодержателей в сборе П-30/900ЭР (86) Обойма щеткодержателя в сборе В наличии: 15 1 540 ₽ 34-1 34-1 68.04.03.01.01 Обойма щеткодержателей П-30/900ЭР (86) Обойма щеткодержателей В наличии: 5 1 290 ₽ 34-2 34-2 86.04.04.01.00 Щеткодержатель В наличии: 6 2 120 ₽ 34-3 34-3 68.04.03.03.00 Пружина П-26/800ЭР Пружина спиральная В наличии: 3 2 40 ₽ 34-4 34-4 68.04.03.02.00 Щетка П-26/800ЭР Щетка электрическая 5х8х19.5мм В наличии: 114 2 110 ₽ 34-5 34-5 68.04.03.04.00 Пружина фиксатора Пружина фиксатор В наличии: 20 2 30 ₽ 35 35 68.04.03.05.00 Упор переключателя реверса Д-16/850ЭР (320) Упор переключателя реверса В наличии: 20 2 20 ₽ 36 36 00.10.01.01.29 Выключатель KEDU 071103013 EN61058 8(6)A 250V ~ В наличии: 1 1 850 ₽ 37 37 00.10.05.01.05 Блок конденсаторный П-26/800ЭР Блок конденсаторный TNS-2 0.33mF KX2 40/085/21/C250V В наличии: 1 1 160 ₽ 38 38 68.04.00.05.00 Дроссель 2х7 витков П-26/800ЭР Дроссель 2х7витков Нет в наличии 1 70 ₽ 39 39 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации шнура Нет в наличии 1 20 ₽ 40 40 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F 2х1мм² , L-4м В наличии: 2 1 1,200 ₽ 41 41 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 42 42 320.05.00.06.00 Ручка-накладка Нет данных о товаре 1 43 43 00.02.03.01.46 Винт 4х35 Винт саморез ST4х35 В наличии: 3 1 20 ₽ 44 44 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт саморез ST3.9х20 (ST4х20) В наличии: 6 2 30 ₽ 45 45 68.02.01.00.00 Ручка боковая в сборе П-26/800 ЭР Ручка боковая в сборе Ø43-46.2 В наличии: 14 1 300 ₽ 45-1 45-1 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ Кол-во: В корзину
