Схема и запчасти для дрели ударной Интерскол ДУ-13/850ЭР2
Схема актуальна для изделий, у которых серийный номер начинается с 321.
Рис. 1

Дрель ударная ДУ-13/850ЭР2 (321.*): Рис.1

1
Винт фиксирующий M6Lх20 Д-550 ЭР
Винт фиксирующий M6Lх20 Д-550 ЭР
Винт фиксирующий
М6Lх20
В наличии: 91
1
30 ₽
2
Не настроено изображение
Патрон сверлильный Д-13/700ЭР, Д-16/850ЭР
Патрон сверлильный
(Ø1,0…13) 20UNF-1/2" допускается замена на арт. 13008.5702
Нет в наличии
1
1,090 ₽
3
Кольцо стопорное А32
Кольцо стопорное А32
Кольцо пружинное
Ø36
В наличии: 9
2
30 ₽
4
Не настроено изображение
321.03.00.01.00
Манжета
Нет данных о товаре
1
5
Не настроено изображение
321.03.00.02.00
Шпиндель
Нет данных о товаре
1
6
Шарик 5 мм
Шарик 5 мм
Шарик
Ø5
В наличии: 8
1
20 ₽
7
Не настроено изображение
321.03.00.03.00
Шайба
Нет данных о товаре
1
8
Не настроено изображение
321.03.00.04.00
Пружина
Нет данных о товаре
1
9
Не настроено изображение
321.03.00.05.00
Кольцо упорное
Нет данных о товаре
1
10
Подшипник 6003Z ДП-1200
Подшипник 6003Z ДП-1200
Подшипник шариковый
6003 (17х35х10)
В наличии: 15
1
240 ₽
10
Подшипник 180103/6003-2RS
Подшипник 180103/6003-2RS
Подшипник шариковый
6003-2RS (17х35х10)
В наличии: 42
1
110 ₽
11
Не настроено изображение
321.03.00.06.00
Храповик1
Нет данных о товаре
1
12
Не настроено изображение
321.03.00.07.00
Храповик2
Нет данных о товаре
1
13
Не настроено изображение
00.02.03.01.09
Винт
4,1х40
Нет данных о товаре
4
14
Не настроено изображение
Корпус редуктора ДУ-16/850ЭР2
Корпус редуктора
Нет в наличии
1
1,050 ₽
15
Подшипник роликовый HK0608
Подшипник роликовый HK0608
Подшипник роликовый
HK0608(6х10х8)
В наличии: 1
1
90 ₽
16
Не настроено изображение
319.03.00.05.00
Подшипник роликовый упорный
AXK0614(6х14)
Нет данных о товаре
1
17
Не настроено изображение
Шайба 6-14-1/Б ДУ-1000ЭР
Шайба
Ø6х14х1
В наличии: 10
1
20 ₽
18
Не настроено изображение
321.03.01.01.00
Кольцо резиновое
Нет данных о товаре
1
19
Не настроено изображение
321.03.01.02.00
Штифт
Нет данных о товаре
1
20
Не настроено изображение
321.03.01.03.00
Пружина
Нет данных о товаре
1
21
Не настроено изображение
321.03.01.04.00
Переключатель режимов
Нет данных о товаре
1
22
Не настроено изображение
321.03.02.01.00
Ручка переключателя скорости
Нет данных о товаре
1
23
Не настроено изображение
321.03.02.02.00
Заглушка
Нет данных о товаре
1
24
Не настроено изображение
321.03.02.03.00
Кольцо резиновое
Нет данных о товаре
1
25
Не настроено изображение
321.03.02.04.00
Шайба
Нет данных о товаре
2
26
Не настроено изображение
321.03.03.01.00
Колесо зубчатое
Z=45
Нет данных о товаре
1
27
Не настроено изображение
321.03.03.02.00
Колесо зубчатое
Z=33
Нет данных о товаре
1
28
Подшипник роликовый НК0810 Д-1050Р
Подшипник роликовый НК0810 Д-1050Р
Подшипник роликовый
HK0810(8х12х10)
В наличии: 15
1
290 ₽
29
Не настроено изображение
320.05.00.02.00
Прокладкка
Нет данных о товаре
1
30
Не настроено изображение
Нет в наличии
1
330 ₽
31
Не настроено изображение
321.03.03.03.00
Ось
Нет данных о товаре
1
32
Не настроено изображение
321.03.03.04.00
Скоба направляющая
Нет данных о товаре
1
33
Не настроено изображение
321.03.03.05.00
Скоба переключателя
Нет данных о товаре
1
34
Не настроено изображение
321.03.03.06.00
Вал промежуточный
Z1=8, Z2=14
Нет данных о товаре
1
35
Не настроено изображение
Колесо зубчатое Д-16/850ЭР
Колесо зубчатое
Z=25
Нет в наличии
1
90 ₽
36
Подшипник шариковый 606 Z(6х17х6)
Подшипник шариковый 606 Z(6х17х6)
Подшипник шариковый
606 (6х17х6)
В наличии: 24
1
250 ₽
37
Не настроено изображение
319.03.00.02.00
Штифт
Нет данных о товаре
2
38
Не настроено изображение
319.03.00.08.00
Кольцо резиновое
Нет данных о товаре
1
39
Не настроено изображение
Подшипник шариковый 609Z
Подшипник шариковый
609 (9х24х7)
В наличии: 5
1
240 ₽
39
Подшипник 180609/609-2RS
Подшипник 180609/609-2RS
Подшипник шариковый
609-2RS (9х24х7)
В наличии: 150
1
80 ₽
40
Не настроено изображение
Нет в наличии
1
70 ₽
41
Не настроено изображение

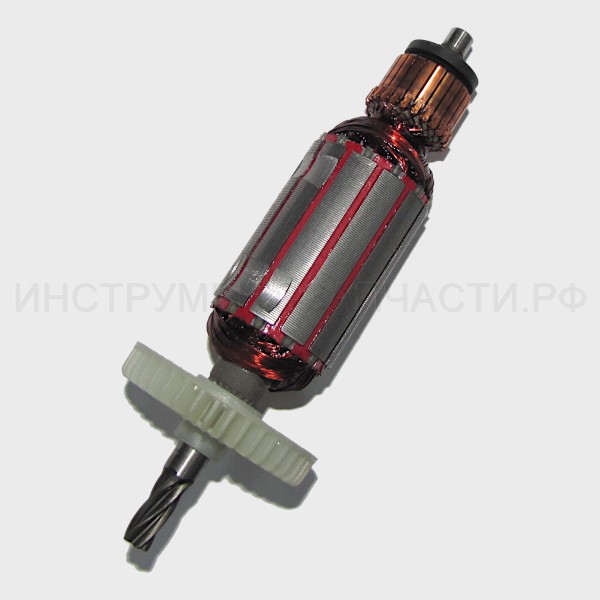

Якорь с вентилятором в сборе Д-16/850ЭР
Якорь с вентилятором в сборе
Ø35х47
В наличии: 1
1
1,820 ₽
42
Не настроено изображение
Подшипник шариковый 607Z Д-500
Подшипник шариковый
607 (7х19х6)
В наличии: 5
1
230 ₽
42
Подшипник 180607/607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS (7х19х6)
В наличии: 36
1
60 ₽
43
Не настроено изображение
320.05.00.04.00
Диафрагма
Нет данных о товаре
1
44
Не настроено изображение
Втулка демпфирующая ДУ-16/850ЭР2
Втулка демпфирующая
Нет в наличии
1
40 ₽
45
Винт 4х16
Винт 4х16
Винт
4х16
В наличии: 14
4
30 ₽
46
Статор П-30/900ЭР-2
Статор П-30/900ЭР-2
Статор
Ø61х47
В наличии: 1
1
1,380 ₽
47
Колодка клеммная П-26/800ЭР
Колодка клеммная П-26/800ЭР
Колодка клеммная
В наличии: 17
2
90 ₽
50
Не настроено изображение

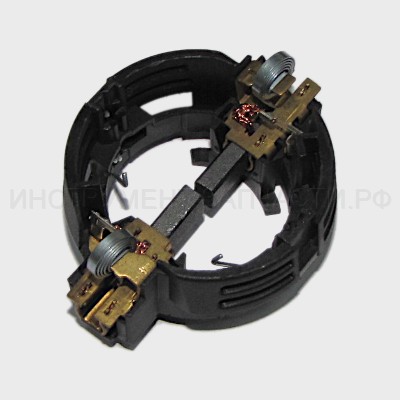

Узел щеточный в сборе Д-16/850ЭР
Узел щеточный в сборе
Поз. 50-1,50-2,50-3,50-4,50-5,51
В наличии: 2
1
400 ₽
50-1
Не настроено изображение
320.04.01.01.00
Щеткодержатель в сборе
Нет данных о товаре
1
50-2
Не настроено изображение
320.04.01.02.00
Обойма щеткодержателя
Нет данных о товаре
2
50-3

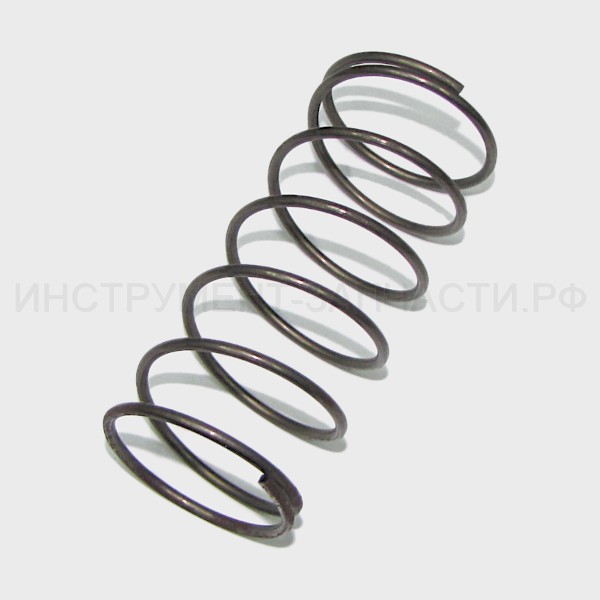

Пружина П-26/800ЭР
Пружина П-26/800ЭР
Пружина спиральная
В наличии: 3
2
40 ₽
50-4

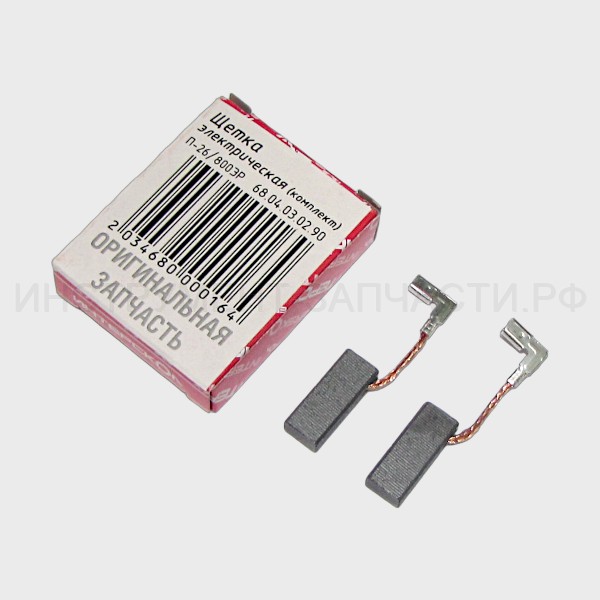

Щетка П-26/800ЭР
Щетка П-26/800ЭР
Щетка электрическая
6х9х11,2
В наличии: 114
2
110 ₽
50-5
Не настроено изображение
Пружина кручения Д-16/850ЭР
Пружина кручения
В наличии: 1
2
50 ₽
51
Пружина фиксатора
Пружина фиксатора
Упор переключателя реверса
В наличии: 20
2
30 ₽
52
Выключатель П-24/700ЭР
Выключатель П-24/700ЭР
Выключатель
KEDU 071103 EN61058 8(6)A 250V ~5E4
В наличии: 4
1
770 ₽
53
Не настроено изображение

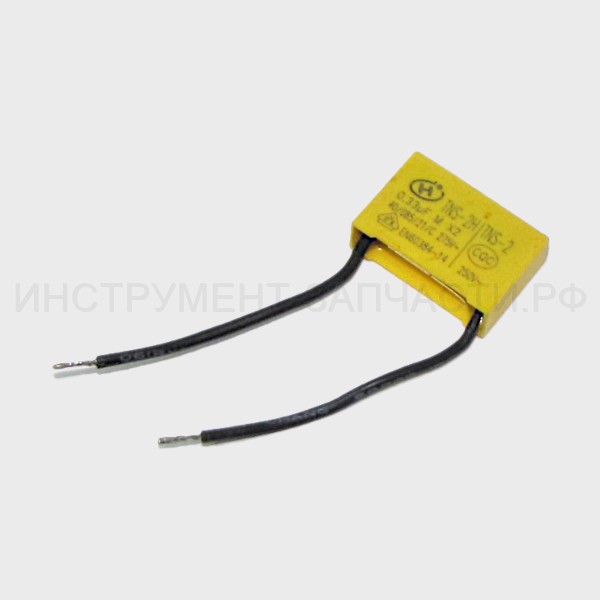

Блок конденсаторный П-26/800ЭР
Конденсатор
TNS-2 0,33μF K X2 40/085/21/C 250V~/275V~ VDE/EN-132400
В наличии: 1
1
160 ₽
54
Не настроено изображение

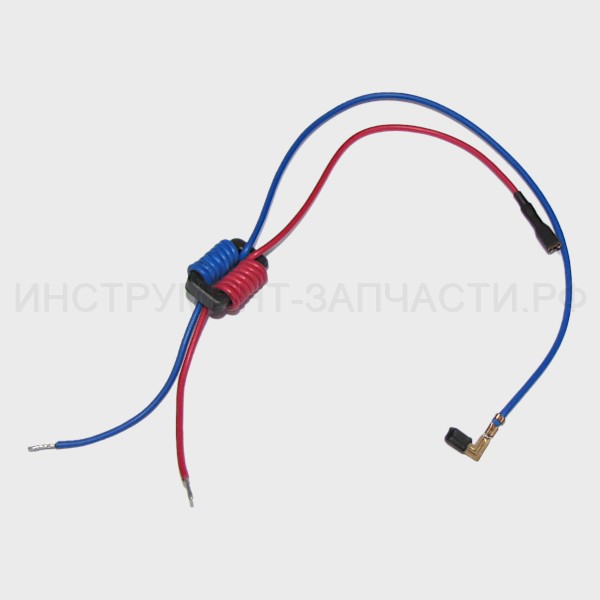

Дроссель Д-16/850ЭР
Дроссель
2х7витков
Нет в наличии
1
60 ₽
55
Не настроено изображение
Планка фиксации шнура П-26/800ЭР
Планка фиксации кабеля
Нет в наличии
1
20 ₽
56
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
HO7RN-F/2х1мм², L=4м
В наличии: 2
1
1,200 ₽
57
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура
В наличии: 8
1
50 ₽
58
Не настроено изображение
320.05.00.06.00
Ручка-накладка
Нет данных о товаре
1
59
Винт 4х35
Винт 4х35
Винт
4х35
В наличии: 3
1
20 ₽
60
Не настроено изображение
В наличии: 6
2
30 ₽

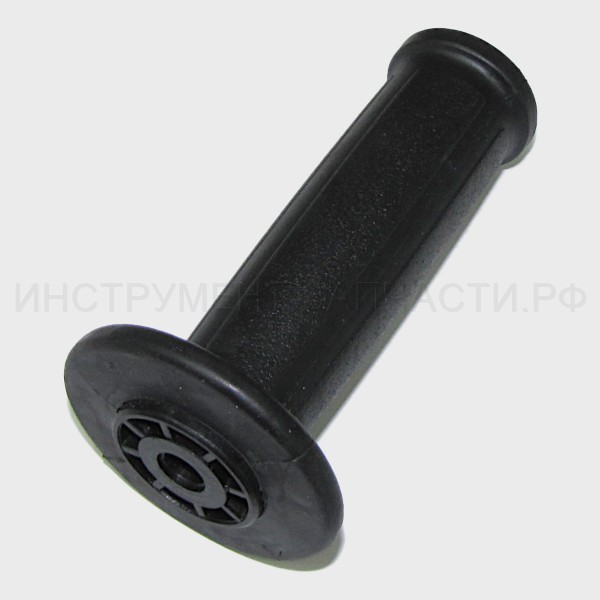

Ручка боковая в сборе П-26/800 ЭР
Ручка боковая в сборе П-26/800 ЭР
Ручка боковая в сборе
В наличии: 14
1
300 ₽
61
Не настроено изображение

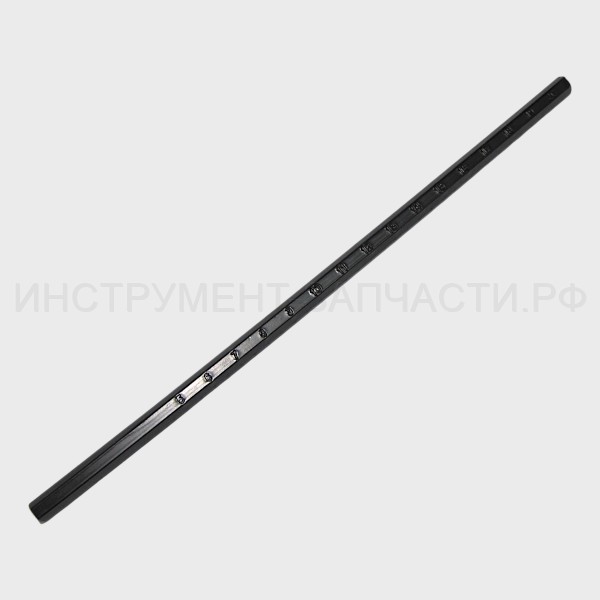

Ограничитель глубины бурения П-26/800ЭР
Ограничитель глубины сверления
В наличии: 8
1
110 ₽
62
Не настроено изображение
Винт специальный М8 П-26/800ЭР
Винт специальный
М8
В наличии: 10
1
50 ₽
63
Хомут П-26/800ЭР
Нет в наличии
1
70 ₽
64
Не настроено изображение
Винт барашковый М6 П-26/800ЭР
Винт барашковый
М6
В наличии: 10
1
30 ₽
65
Не настроено изображение
В наличии: 2
1
80 ₽
66
Не настроено изображение
В наличии: 1
1
20 ₽
67
Не настроено изображение
В наличии: 2
1
170 ₽
68
Кольцо ограничительное П-18/450 ЭР
Кольцо ограничительное П-18/450 ЭР
Кольцо ограничительное
В наличии: 6
1
50 ₽
