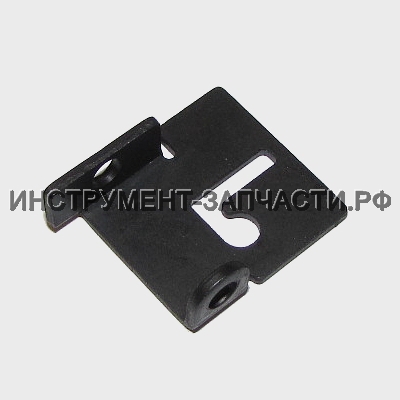

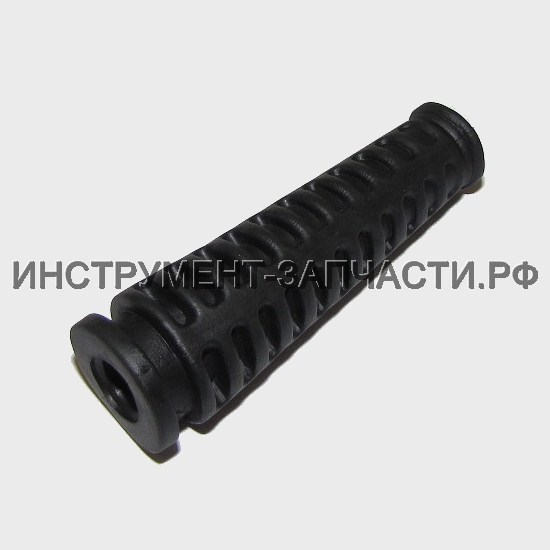

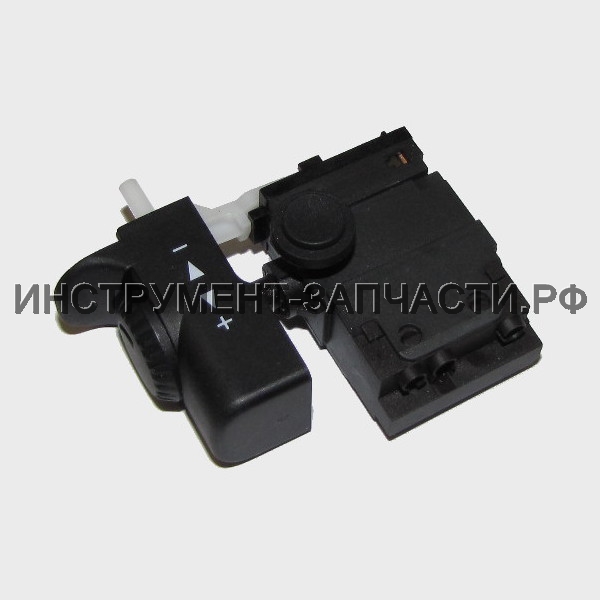

Дмитрий Кущев Схема и запчасти для дрели ударной Интерскол ДУ-22/1200ЭРП Схема актуальна для изделий, у которых серийный номер начинается с 63. Инструмент снят с производства Рис. 1 Дрель ударная ДУ-22/1200ЭРП (63.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H07RN-F/2х1,0мм² В наличии: 2 1 1,200 ₽ 2 2 63.04.00.01.00 Втулка защитная шнура ДУ-22/1200ЭРП Втулка защитная шнура Нет в наличии 1 50 ₽ 3 3 63.04.00.02.00 Планка фиксации шнура Нет данных о товаре 1 4 4 00.02.03.01.02 Винт 4х12 Винт 4х12 В наличии: 17 9 10 ₽ 5 5 00.10.09.01.01 Колодка клеммная в сборе Колодка клеммная 4хМ3 Нет в наличии 1 60 ₽ 6 6 00.10.04.01.09 Конденсатор ДУ-22/1200ЭРП Конденсатор TNS-3TH 0,33 мкФ+2х2200пФ Нет в наличии 1 110 ₽ 7 7 00.10.01.05.07 Выключатель Defond CGQ-1106 6A (ДУ-22/1200ЭРП) Выключатель в сборе Defond CGO-1106 6(6)A 250V~5E4 В наличии: 2 1 1,300 ₽ 8 8 00.10.06.01.04 Кольцо ферритовое с выводом Кольцо ферритовое с выводами 12/6 Нет в наличии 2 80 ₽ 9 9 63.05.00.03.00 Переключатель реверса Нет данных о товаре 1 10 10 63.05.00.02.00 Ручка-накладка ДУ-22/1200ЭРП (Заказывать вместе с арт.63.05.00.01.00) Ручка-накладка Нет в наличии 1 180 ₽ 12 12 63.05.00.01.00 Корпус двигателя ДУ-22/1200ЭРП (Заказывать вместе с арт. 63.05.00.02.00) Корпус двигателя Нет в наличии 1 620 ₽ 13 13 63.04.01.00.01 Статор в сборе ДУ-22/1200ЭРП Статор в сборе Ø65; Ø40; L-45 Нет в наличии 1 1,020 ₽ 14 14 00.02.03.01.19 Винт 4х60 ДУ-1000ЭР Винт 4х60 В наличии: 5 2 30 ₽ 15 15 63.04.00.03.01 Диафрагма Нет данных о товаре 1 16 16 00.01.01.01.39 Подшипник шариковый П-32/1000Э Подшипник шариковый 627Z В наличии: 7 1 230 ₽ 16 16 627-2RS Подшипник 180027/627-2RS Подшипник шариковый 627-2RS В наличии: 65 1 50 ₽ 17 17 63.04.04.04.00 Пружина Нет данных о товаре 2 18 18 00.02.03.01.25 Винт 3х11 Винт 3х11 Нет в наличии 4 20 ₽ 19 19 63.04.04.03.00 Щетка ДУ-22/1200 ЭРП Щетка 5,5х10,5х17 В наличии: 21 2 110 ₽ 20 20 63.04.04.01.00 Корпус щеткодержателя правый ДУ-22/1200 ЭРП Корпус щеткодержателя правый Нет в наличии 1 90 ₽ 21 21 63.04.04.02.00 Корпус щеткодержателя левый ДУ-22/1200 ЭРП Корпус щеткодержателя левый В наличии: 2 1 90 ₽ 22 22 63.04.02.01.00 Якорь с вентилятором ДУ-22/1200 ЭРП Якорь с вентилятором Нет в наличии 1 1,120 ₽ 23 23 00.01.01.01.66 Подшипник шариковый 6000-RT Подшипник шариковый 6000-RT Нет в наличии 1 220 ₽ 23 23 6000-2RS Подшипник 180100/6000-2RS Подшипник шариковый 6000-2RS В наличии: 63 1 80 ₽ 24 24 00.02.04.05.03 Винт М4х10 Винт М4х10 В наличии: 18 2 10 ₽ 25 25 63.03.03.06.00 Крышка переключателя Нет данных о товаре 1 26 26 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Подшипник шариковый 608-2RS В наличии: 4 1 170 ₽ 26 26 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS В наличии: 75 1 70 ₽ 27 27 63.03.03.04.00 Диск ДУ-22/1200 ЭРП Диск Ø11х3 В наличии: 5 1 30 ₽ 28 28 63.03.03.03.00 Переключатель режимов ДУ-22/1200 ЭРП Переключатель режимов В наличии: 2 1 40 ₽ 29 29 63.05.00.04.00 Корпус переключателя режимов ДУ-22/1200 ЭРП Корпус переключателя режимов Нет в наличии 1 90 ₽ 30 30 63.03.03.05.00 Копка переключения режимов Нет данных о товаре 1 31 31 63.03.03.02.00 Промщит ДУ-22/1200 ЭРП Промщит В наличии: 1 1 450 ₽ 32 32 63.03.03.01.00 Наковальня ДУ-22/1200 ЭРП Наковальня В наличии: 2 1 230 ₽ 33 33 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник роликовый НК0810 В наличии: 15 1 290 ₽ 34 34 63.03.01.10.00 Пружина ДУ-22/1200 ЭРП Пружина В наличии: 18 1 30 ₽ 35 35 63.03.02.06.00 Храповик ДУ-22/1200 ЭРП Храповик Нет в наличии 1 60 ₽ 36 36 63.03.02.05.00 Втулка шлицевая ДУ-22/1200 ЭРП Втулка шлицевая Нет в наличии 1 210 ₽ 37 37 63.03.02.04.00 Блок шестерён ДУ-22/1200 ЭРП Блок шестерен Нет в наличии 1 420 ₽ 38 38 63.03.02.03.00 Шайба тарельчатая ДУ-22/1200 ЭРП Шайба тарельчатая В наличии: 6 4 30 ₽ 39 39 63.03.02.02.00 Шайба ДУ-22/1200 ЭРП Шайба 18х37х2,5 Нет в наличии 1 30 ₽ 40 40 00.02.98.01.07 Кольцо запорное В18х1,6 Нет данных о товаре 1 41 41 00.01.02.01.23 Подшипник роликовый ВК0709 Подшипник роликовый ВК0709(7х11х9) В наличии: 6 3 220 ₽ 42 42 63.03.00.04.00 Вал промежуточный 1 в сборе ДУ-22/1200 ЭРП Вал промежуточный 1 в сборе Нет в наличии 1 300 ₽ 43 43 00.01.01.01.10 Подшипник шариковый ЛШМ-900 626Z Подшипник шариковый 626Z В наличии: 22 1 200 ₽ 43 43 626-2RS Подшипник 180026/626-2RS Подшипник шариковый 626-2RS В наличии: 25 1 80 ₽ 44 44 63.03.00.05.00 Вал промежуточный 2 в сборе ДУ-22/1200 ЭРП Вал промежуточный 2 в сборе Нет в наличии 1 230 ₽ 45 45 63.03.01.06.00 Ось ДУ-22/1200 ЭРП Ось В наличии: 1 1 40 ₽ 46 46 63.03.01.09.00 Скоба ДУ-22/1200 ЭРП Скоба В наличии: 3 1 40 ₽ 47 47 63.03.01.08.00 Пружина ДУ-22/1200 ЭРП Пружина В наличии: 3 2 30 ₽ 48 48 63.03.01.07.00 Скоба переключателя ДУ-22/1200 ЭРП Скоба переключателя В наличии: 8 1 50 ₽ 49 49 63.03.01.03.00 Кнопка фиксатора шпинделя ДУ-22/1200 ЭРП Кнопка фиксатора шпинделя В наличии: 4 1 50 ₽ 50 50 63.03.01.04.00 Фиксатор шпинделя ДУ-22/1200 ЭРП Фиксатор шпинделя В наличии: 5 1 50 ₽ 51 51 63.03.01.05.00 Пружина ДУ-22/1200 ЭРП Пружина В наличии: 4 1 30 ₽ 52/53 52/53 63.03.01.02.00 Ручка переключателя скорости ДУ-22/1200 ЭРП Ручка переключателя скорости с штифтом (63.03.02.01.01) В наличии: 2 1 70 ₽ 54 54 63.03.01.01.00 Корпус переключателя ДУ-22/1200 ЭРП Корпус переключателя Нет в наличии 1 60 ₽ 55 55 63.03.00.01.00 Корпус редуктора ДУ-22/1200 ЭРП Корпус редуктора В наличии: 1 1 630 ₽ 56 56 00.02.03.01.54 Винт 4x95 Винт 4х95 В наличии: 9 2 60 ₽ 57 57 00.02.03.01.34 Винт 4х65 Винт 4х65 В наличии: 10 2 130 ₽ 58 58 00.02.99.02.10 Кольцо стопорное В15 Кольцо стопорное В15 В наличии: 14 1 20 ₽ 59 59 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Подшипник шариковый 6002Z Нет в наличии 1 280 ₽ 59 59 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS В наличии: 62 1 110 ₽ 60 60 63.03.00.03.00 Сальник Нет данных о товаре 1 61 61 63.03.00.02.00 Кольцо 21х32 Нет данных о товаре 1 62 62 00.02.99.01.01 Кольцо стопорное А32 УШМ-2000 Кольцо стопорное А32 В наличии: 3 1 50 ₽ 63 63 63.03.02.01.00 Шпиндель ДУ-22/1200 ЭРП Шпиндель В наличии: 2 1 470 ₽ 64/77 64/77 00.20.20.04.00 Патрон сверлильный с ключом Патрон сверлильный Ø16 (c ключом) Нет в наличии 1 1,050 ₽ 65 65 00.02.04.01.29 Винт фиксирующий M6Lх20 Д-550 ЭР Винт фиксирующий M6Lx20 В наличии: 91 1 30 ₽ 66 66 00.02.04.02.09 Болт М8х80 Нет данных о товаре 1 67 67 63.02.02.05.00 Рукоятка Нет данных о товаре 1 68 68 63.02.02.02.00 Корпус Нет данных о товаре 1 69 69 00.02.04.02.10 Болт М6х35 Болт М6х35 Нет в наличии 1 20 ₽ 70 70 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка М8 В наличии: 2 1 30 ₽ 71 71 63.02.02.04.00 Хомут Нет данных о товаре 1 72 72 63.02.02.03.00 Шайба специальная Нет данных о товаре 1 73 73 63.02.02.06.00 Гайка барашковая М6 Нет данных о товаре 1 74 74 63.02.02.07.00 Ось Нет данных о товаре 1 75 75 63.02.02.08.00 Винт стопорный М4х6 Нет данных о товаре 1 76 76 63.02.02.01.00 Ограничитель глубины сверления Нет данных о товаре 1 78 78 63.02.02.00.00 Ручка боковая в сборе ДУ-22/1200 ЭРП Ручка боковая в сборе Нет в наличии 1 400 ₽ Кол-во: В корзину
