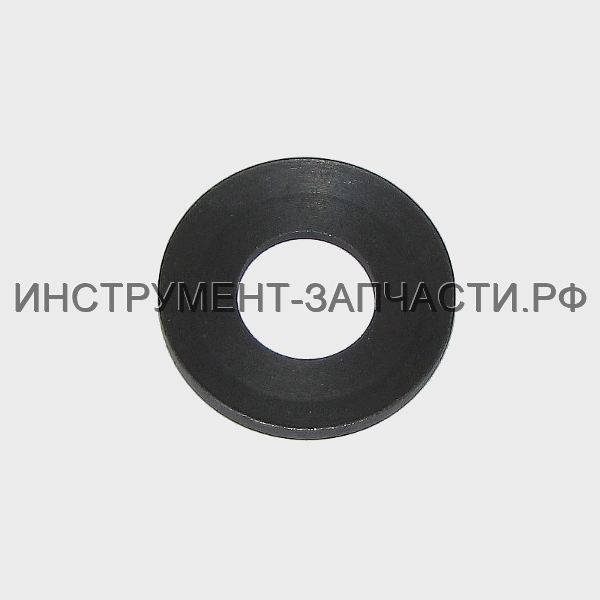

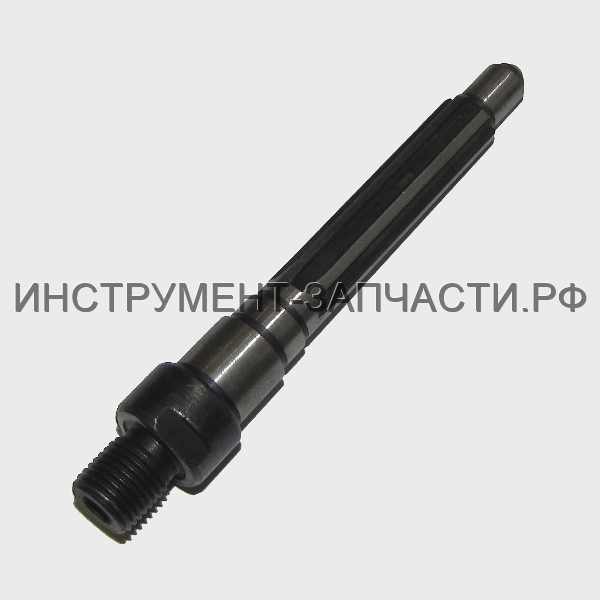

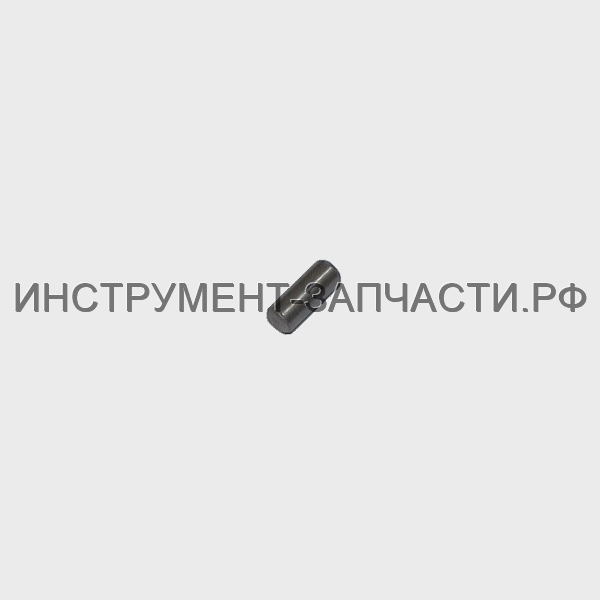

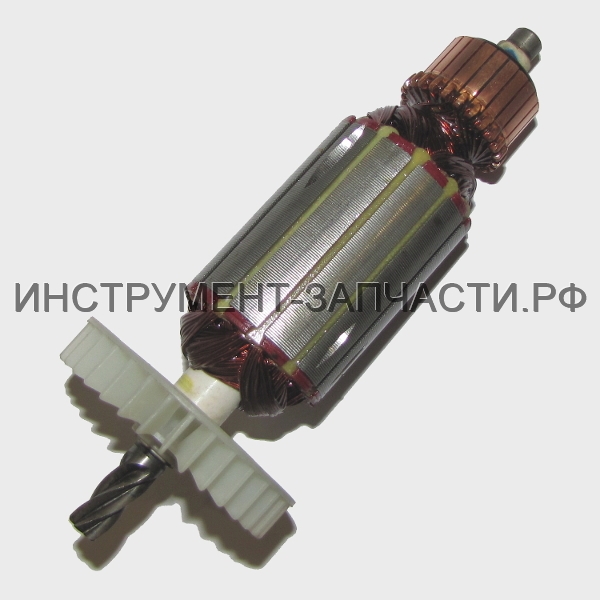

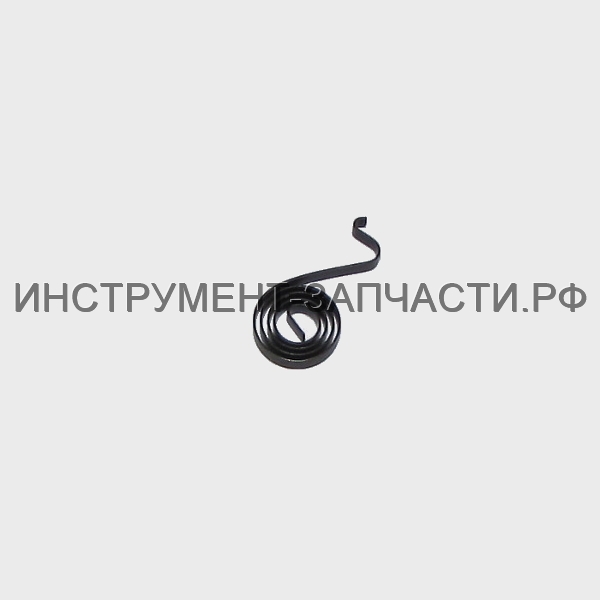

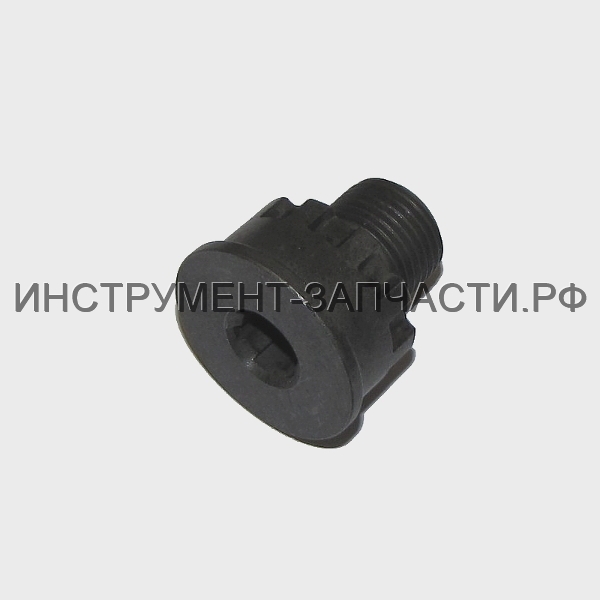

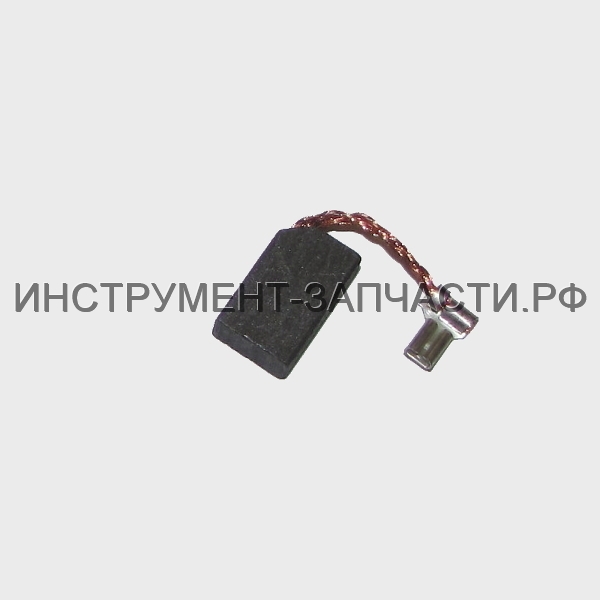

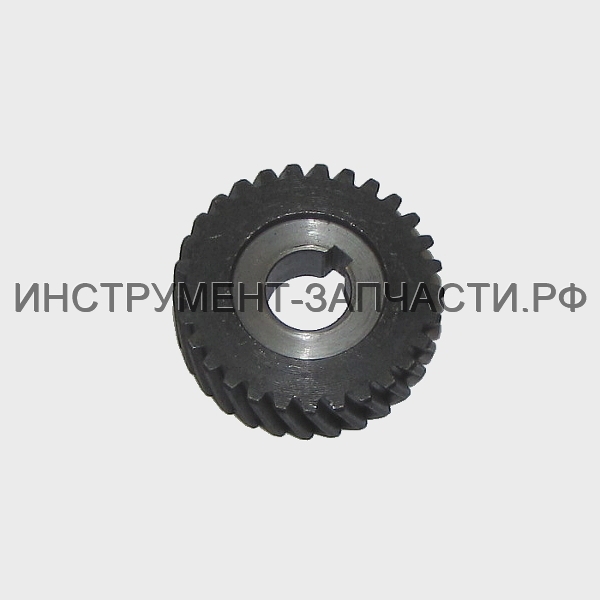

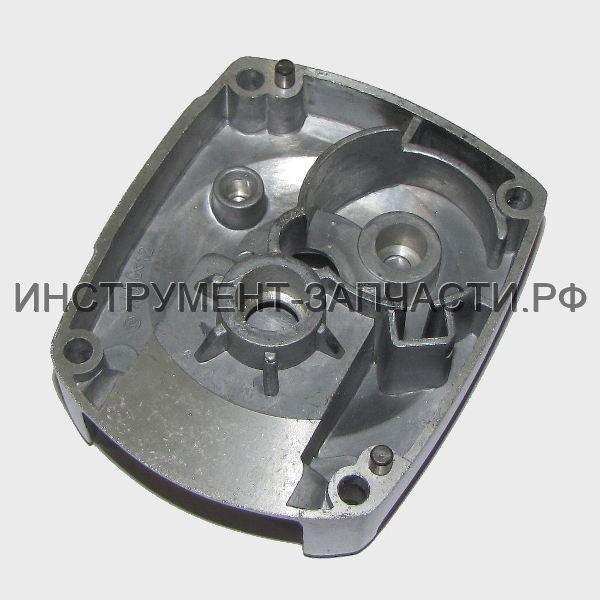

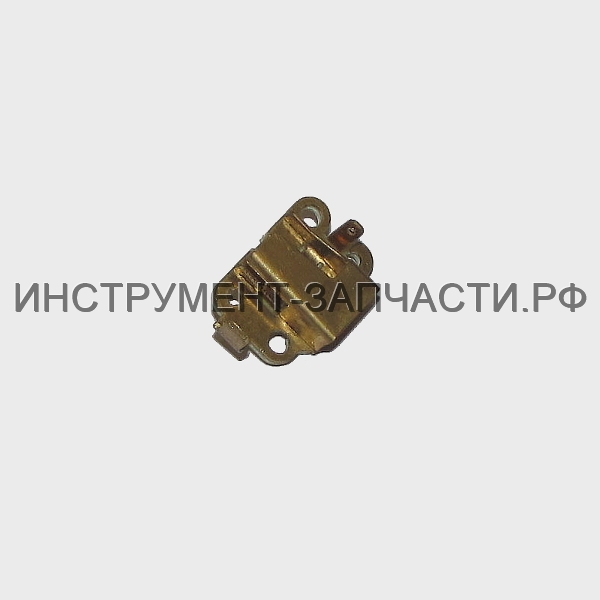

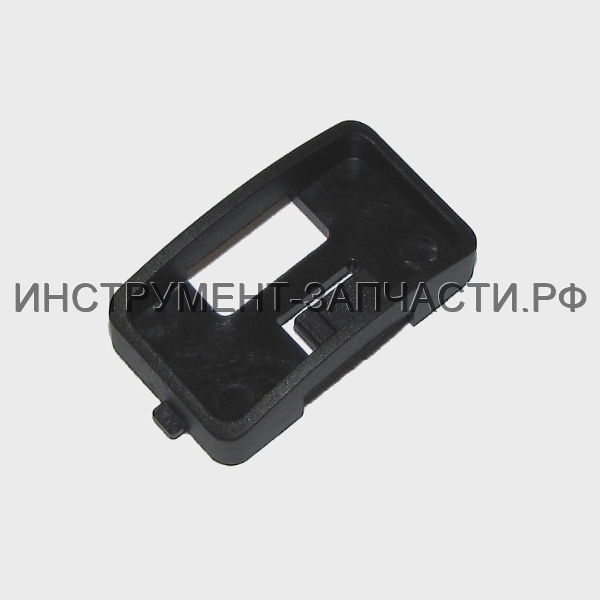

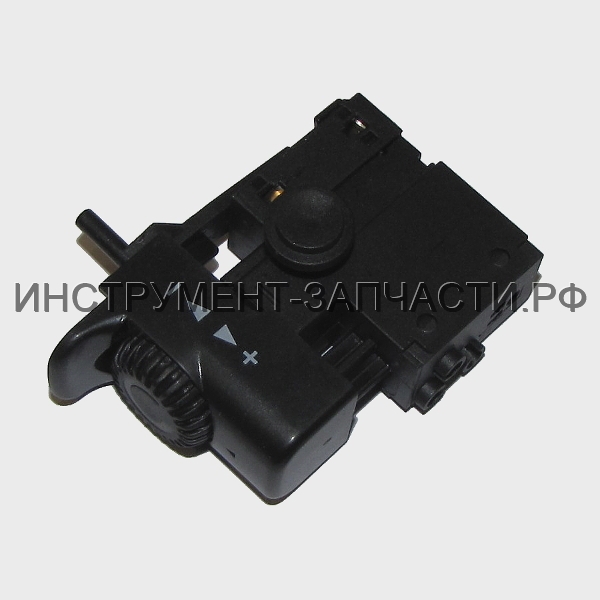

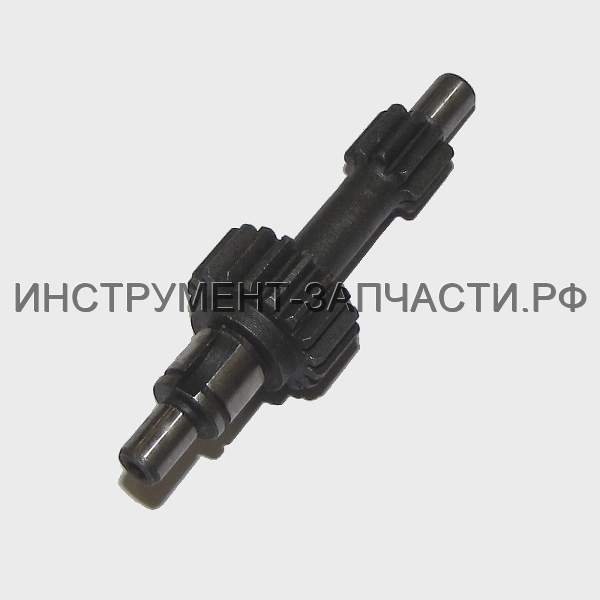

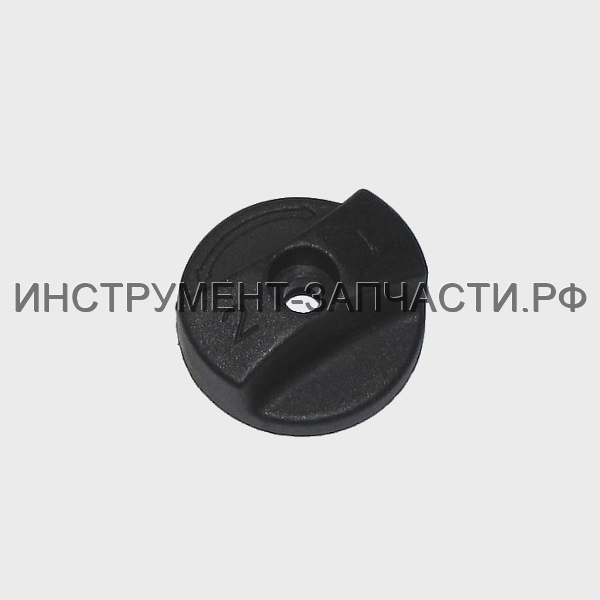

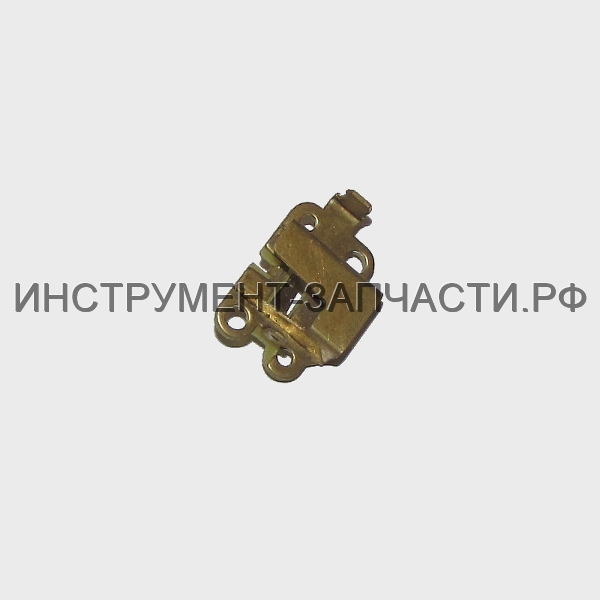

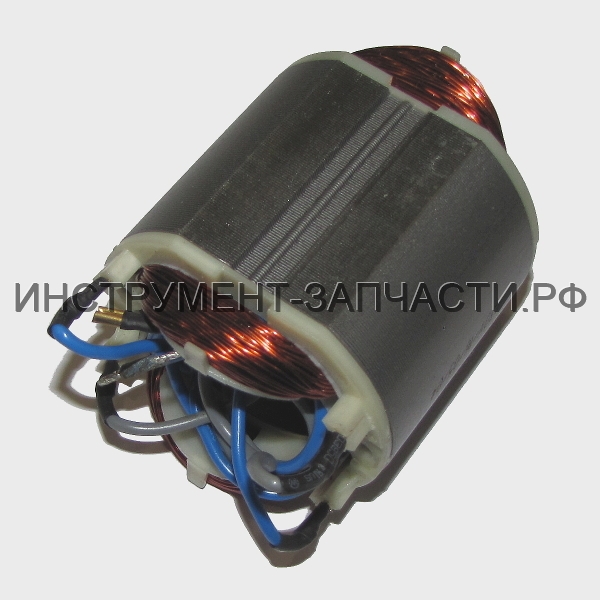

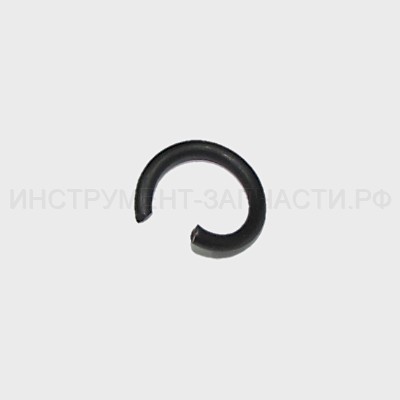

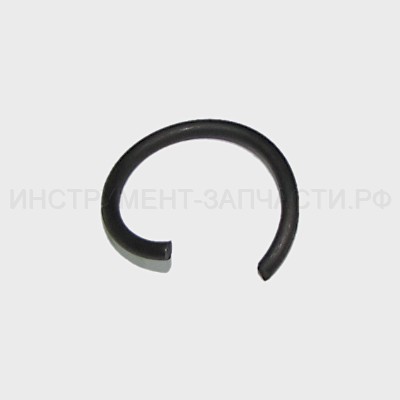

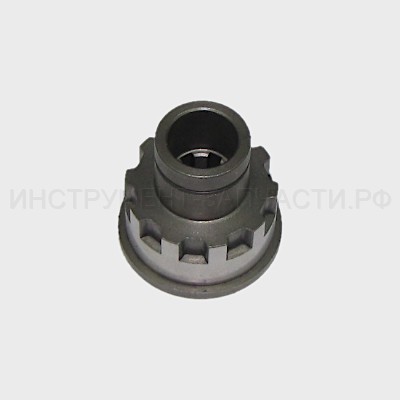

Дмитрий Кущев Схема и запчасти для дрели ударной Интерскол ДУ-22/1200ЭРП2 Схема актуальна для изделий, у которых серийный номер начинается с 330. Рис. 1 Дрель ударная ДУ-22/1200ЭРП2 (330.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 2+73 2+73 00.20.20.03.00 Патрон сверлильный Д-1050Р Патрон сверлильный Ø3-16мм (½”-20UNF) (с ключом) Нет в наличии 1 1,500 ₽ 3 3 00.02.99.01.10 Кольцо стопорное А32 Кольцо стопорное для отв. А32 В наличии: 9 2 30 ₽ 4 4 04.03.01.02.00 Шайба ДУ-1000ЭР Шайба Ø32 Нет в наличии 3 30 ₽ 5 5 04.03.01.04.00 Шайба резиновая ДУ-1000ЭР Шайба резиновая Ø18хØ32х4 В наличии: 1 1 20 ₽ 6 6 04.03.01.03.00 Кольцо ДУ-1000ЭР Кольцо фетровое Ø32хØ22х3.5 В наличии: 1 1 30 ₽ 7 7 330.03.00.02.00 Шпиндель ДУ-22/1200ЭРП2 Шпиндель В наличии: 1 1 470 ₽ 8 8 02.03.01.03.00 Пружина ДУ-650ЭР Пружина Ø18.2х9 В наличии: 7 1 40 ₽ 9 9 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Подшипник шариковый 6002.2Z 6002.2Z (15х32х9) Нет в наличии 1 280 ₽ 9 9 6002-2Z Подшипник (SKF) 15х32х9 Подшипник шариковый 6002-2Z 6002-2Z (15х32х9) SKF (Италия) Нет в наличии 1 320 ₽ 9 9 6002-2RSH Подшипник 6002-2RSH (SKF) 15х32х9 Подшипник шариковый 6002-2RSH 6002-2RSH (15х32х9) SKF (Италия) Нет в наличии 1 370 ₽ 9 9 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS 6002-2RS (15х32х9) В наличии: 62 1 110 ₽ 10 10 00.02.10.03.00 Шарик Ø3 В наличии: 9 2 30 ₽ 11 11 330.03.00.03.00 Храповик ДУ-22/1200ЭРП2 Храповик 149.03.01.06.00 ДУ-16/1050 Нет в наличии 1 120 ₽ 11 11 149.03.01.06.00 Храповик Нет в наличии 1 120 ₽ 12 12 330.03.00.04.00 Храповик ДУ-22/1200ЭРП2 Храповик 149.03.01.02.00 Нет в наличии 1 120 ₽ 12 12 149.03.01.02.00 Храповик В наличии: 3 1 120 ₽ 13 13 00.02.03.01.39 Винт 4х50 ДУ-750 ЭР Винт саморез ST4х48C (ST4х50) В наличии: 6 4 10 ₽ 14 14 330.03.00.01.00 Корпус редуктора ДУ-22/1200ЭРП2 Корпус редуктора В наличии: 1 1 630 ₽ 15 15 04.03.00.03.00 Кольцо уплотнительное ДУ-1000ЭР Кольцо уплотнительное Ø12х1.9 В наличии: 7 1 20 ₽ 16 16 330.03.00.05.02 Гайка регулировочная удален с 31.12.17г. Нет данных о товаре 1 17 17 330.03.00.06.00 Шайба тарельчатая ДУ-22/1200ЭРП2 Шайба тарельчатая Нет в наличии 2 120 ₽ 18 18 330.03.00.07.00 Шайба ДУ-22/1200ЭРП2 Шайба Нет в наличии 1 170 ₽ 19 19 00.02.10.06.00 Шарик 5 мм Шарик Ø5 В наличии: 8 10 20 ₽ 20 20 330.03.00.12.00 Блок шестерен ДУ-22/1200ЭРП2 Блок шестерен В наличии: 4 1 570 ₽ 21 21 330.03.00.08.00 Втулка шлицевая ДУ-22/1200ЭРП2 Втулка шлицевая резьба (удален с 31.12.2017г.) Нет в наличии 1 360 ₽ 21 21* 330.03.00.08.01 Втулка шлицевая ДУ-22/1200ЭРП2 Втулка шлицевая кольцо стопорное (введено с 01.01.2018г.) Нет в наличии 1 470 ₽ 22 22 04.03.00.04.00 Шарик Д 4,7 ДУ-1000ЭР Шарик Ø4.7 В наличии: 2 1 50 ₽ 23 23 04.03.00.05.00 Пружина ДУ-1000ЭР Пружина В наличии: 2 1 40 ₽ 24 24 330.03.01.01.00 Переключатель скорости ДУ-22/1200ЭРП2 Переключатель скорости В наличии: 1 1 60 ₽ 25 25 00.02.04.01.02 Винт М4х12 УШМ-2300М Винт М4х12 В наличии: 3 1 10 ₽ 26 26 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная Ø4 Ø4 В наличии: 32 1 20 ₽ 27 27 330.03.01.02.00 Рычаг переключателя скорости ДУ-22/1200ЭРП2 Рычаг переключателя скорости В наличии: 1 1 80 ₽ 28 28 330.03.00.09.00 Прокладка ДУ-22/1200ЭРП2 Прокладка Нет в наличии 1 20 ₽ 29 29 00.01.02.01.02 Подшипник роликовый НК061009 НК061009(6х10х9) В наличии: 10 2 200 ₽ 30 30 00.02.02.02.11 Шайба 6-11-0,5/Б ДУ-1000ЭР Шайба Ø6хØ11х0.5 В наличии: 17 2 40 ₽ 31 31 330.03.00.10.00 Вал промежуточный ДУ-22/1200ЭРП2 Вал промежуточный В наличии: 3 1 400 ₽ 32 32 02.03.01.05.00 Шпонка сегментная ДУ-650ЭР Шпонка сегментная 3х3.7х10 В наличии: 33 1 30 ₽ 33 33 330.03.00.11.00 Колесо зубчатое ДУ-22/1200ЭРП2 Колесо зубчатое В наличии: 1 1 200 ₽ 34 34 00.02.99.02.03 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо стопорное для вала В10 В наличии: 23 1 10 ₽ 35 35 00.01.02.01.35 Подшипник игольчатый УШМ-115_125/1000 Подшипник роликовый HK0910 HK091 (9х13х10) В наличии: 5 1 160 ₽ 36 36 55.04.00.07.00 Прижим резиновый ДУ-13/650, 780ЭР Прижим резиновый Нет в наличии 2 20 ₽ 37 37 330.03.02.01.00 Штифт ДУ-22/1200ЭРП2 Штифт Ø4х8 В наличии: 1 2 20 ₽ 38 38 227.05.00.03.00 Планка переключателя режимов ДУ-22/1200ЭРП2 Планка переключателя режимов Нет в наличии 1 30 ₽ 39 39 330.03.02.02.00 Корпус переключателя ДУ-22/1200ЭРП2 Корпус переключателя В наличии: 5 1 20 ₽ 40 40 150.03.03.02.00 Переключатель режимов ДУ-13/810ЭР Переключатель режимов Нет в наличии 1 40 ₽ 41 41 150.03.03.16.00 Пружина Ø18.2х9 Нет данных о товаре 1 42 42 150.03.03.07.00 Ось ДУ-13/810ЭР Ось В наличии: 1 1 40 ₽ 43 43 150.03.03.08.00 Скоба направляющая 1 ДУ-13/810ЭР Скоба направляющая 1 В наличии: 2 1 40 ₽ 44 44 150.03.03.09.00 Скоба переключателя ДУ-13/810ЭР Скоба переключателя 2 В наличии: 1 1 50 ₽ 45 45 150.03.03.10.00 Скоба направляющая 2 ДУ-13/810ЭР Скоба направляющая 3 В наличии: 1 1 50 ₽ 46 46 330.03.02.03.00 Щит промежуточный ДУ-22/1200ЭРП2 Щит промежуточный В наличии: 1 1 470 ₽ 47 47 149.03.03.07.00 Прокладка Ø9хØ24х0.2 В наличии: 2 1 50 ₽ 48 48 04.03.03.03.01 Кольцо уплотнительное ДУ-1000ЭР Кольцо уплотнительное Ø8х19х1 В наличии: 4 1 20 ₽ 49 49 00.01.01.01.43 Подшипник 609 RS Подшипник шариковый 609-RS 609RZ (9х24х7) В наличии: 2 1 290 ₽ 49 49 609-2RSH Подшипник 609-2RSH (SKF) 9х24х7 Подшипник шариковый 609-2RSH 609-2RSH (9х24х7) SKF (Италия) В наличии: 2 1 370 ₽ 49 49 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS 609-2RS (9х24х7) В наличии: 150 1 80 ₽ 50 50 00.02.99.01.14 Кольцо стопорное А24 Кольцо стопорное для отв. А24 В наличии: 2 1 10 ₽ 51 51 330.04.02.01.00 Якорь с вентилятором ДУ-22/1200ЭРП2 Якорь с вентилятором Ø39.5ммх50мм Нет в наличии 1 2,460 ₽ 52 52 00.02.03.01.25 Винт 3х11 Винт саморез ST3х10(ST3х11) Нет в наличии 4 20 ₽ 53 53 330.04.03.01.00 Корпус щеткодержателя правый ДУ-22/1200ЭРП2 Корпус щеткодержателя правый 5.5х10.5мм В наличии: 1 1 120 ₽ 54 54 330.04.03.02.00 Пружина спиральная ДУ-22/1200ЭРП2 Пружина спиральная В наличии: 2 2 20 ₽ 55 55 330.04.03.03.00 Щетка электрическая ДУ-22/1200ЭРП2 Щетка электрическая 5.5х10.5х17.5мм В наличии: 10 2 100 ₽ 56 56 330.04.03.04.00 Корпус щеткодержателя левый ДУ-22/1200ЭРП2 Корпус щеткодержателя левый В наличии: 1 1 120 ₽ 57 57 00.01.01.01.23 Подшипник 608ZZ Подшипник шариковый 608.ZZ 608ZZ (8х22х7) Нет в наличии 1 170 ₽ 57 57 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 57 57 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 57 57 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS(8х22х7) В наличии: 75 1 70 ₽ 58 58 149.04.02.02.00 Втулка резиновая В наличии: 41 1 50 ₽ 59 59 330.04.00.01.00 Диафрагма ДУ-22/1200ЭРП2 Диафрагма В наличии: 1 1 70 ₽ 60 60 00.02.03.01.34 Винт 4х65 Винт саморез ST4х65C В наличии: 10 2 130 ₽ 61 61 330.04.01.00.00 Статор в сборе ДУ-22/1200ЭРП2 Статор в сборе Ø65ммх50мм В наличии: 1 1 1,780 ₽ 62+66 62+66 330.05.00.00.00 Корпус двигателя с ручкой в сборе ДУ-22/1200ЭРП2 Корпус двигателя с ручкой - комплект компл. (поз.62+поз.66) Нет в наличии 1 670 ₽ 63 63 330.01.02.02.00 Табличка маркировочная нд Нет данных о товаре 1 64 64 330.05.00.02.00 Переключатель реверса ДУ-22/1200ЭРП2 Переключатель реверса В наличии: 1 1 30 ₽ 65 65 00.02.03.01.30 Винт 4Х30 УШМ-115 Винт саморез ST4х30C В наличии: 2 4 20 ₽ 67 67 330.04.04.00.00 Выключатель ДУ-22/1200ЭРП2 Выключатель Kedu 071103 EN61058 8(6)A,250V~5E4 Нет в наличии 1 1,120 ₽ 68 68 00.10.04.01.18 Конденсатор TNS-3H 0,33μFX2+2X4700PFY 250V-M25/085/21/ Нет в наличии 1 120 ₽ 69+80 69+80 05.04.00.09.00 Планка фиксации шнура В наличии: 1 1 20 ₽ 70 70a 330.04.00.00.01 Дроссель 80μH,40/110 Нет данных о товаре 1 70 70b 330.04.00.02.01 Дроссель 80Uf, 65/220мм Нет данных о товаре 1 71 71 00.10.02.03.02 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H05RN-F 2х1.0мм² L=4м Нет в наличии 1 840 ₽ 72 72 05.04.00.08.00 Трубка защитная Трубка защитная шнура Нет в наличии 1 60 ₽ 73 73 00.20.20.03.01 Ключ патронный совместно с поз.2 Нет в наличии 1 110 ₽ 74 74 04.02.02.04.00 Хомут В наличии: 1 1 200 ₽ 75 75 00.02.04.02.06 Болт специальный М8х110 Нет в наличии 1 50 ₽ 76 76 04.02.02.05.00 Рукоятка Д-13/650Э Рукоятка + Гайка М8х1(00.02.01.01.08) Ø43 В наличии: 1 1 130 ₽ 77 77 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка М8х1 М8х1 В наличии: 2 1 30 ₽ 78 78 04.02.02.01.00 Ограничитель глубины сверления Нет данных о товаре 1 79 79 00.02.03.01.04 Винт 4х16 Винт саморез ST4х16 В наличии: 14 4 30 ₽ 80 80 00.02.03.01.04 Винт 4х16 Винт саморез ST4х16 В наличии: 14 2 30 ₽ 81 81 04.03.00.03.00 Кольцо уплотнительное ДУ-1000ЭР Кольцо уплотнительное Ø12х1.9 В наличии: 7 1 20 ₽ 82 82 330.03.00.05.00 Кольцо регулировочное ДУ-22/1200ЭРП2 Кольцо регулировочное нд Нет в наличии 1 160 ₽ 83 83 330.03.00.05.01 Кольцо пружинное ДУ-22/1200ЭРП2 (330) Кольцо пружинное Нет в наличии 1 0 ₽ 84 84 330.35.24.02.00 Кольцо пружинное ДУ-22/1200ЭРП2 Кольцо пружинное Нет в наличии 1 0 ₽ Кол-во: В корзину
