ДУ-580ЭР (19.*) с 01.10.2008

Просмотров: 743
Дрель ударная Интерскол ДУ-580ЭР (19.*)
Схема актуальна для изделий, у которых серийный номер начинается с 19.
* Возможна замена соответствующих позиций.
** деталь арт. 19.04.02.02.00 втулка демпфирующая  в данной модели не устанавливается.
Инструмент снят с производства
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 00.10.01.01.07 COM_VIRTUEMART_NO_IMAGE_SET Выключатель в сборе KEDU mod 47-36E 250V/6A
Выключатель в сборе
KEDU mod.47-36E 250V/6(5)A
Нет в наличии
 1 40.00
1* 00.10.01.05.03 Выключатель в сборе Defond CGQ-1104 4A Выключатель в сборе Defond CGQ-1104 4A
Выключатель в сборе
DEFOND CGQ-1104 4(4)A 250V~5Е4
Нет в наличии
 1 560.00

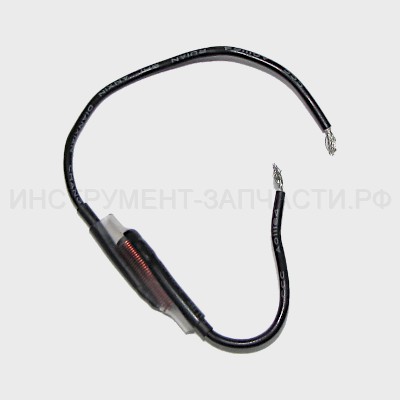

2 00.10.06.01.01 COM_VIRTUEMART_NO_IMAGE_SET Кольцо ферритовое с выводом ДУ-650ЭР
Кольцо ферритовое с выводным проводником
Нет в наличии
 2 30.00

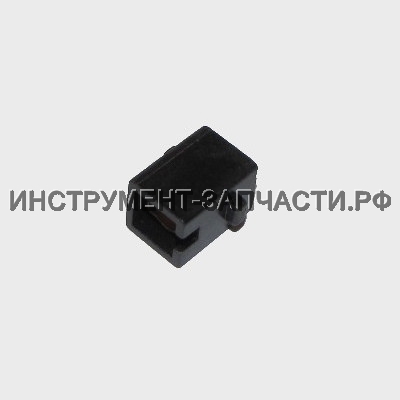

3 19.04.03.04.00 Колпачок щеткодержателя ДУ-580ЭР Колпачок щеткодержателя ДУ-580ЭР
Колпачок щёткодержателя
Нет в наличии
 2 30.00

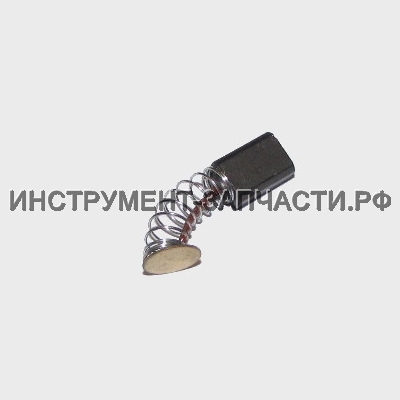

4 19.04.03.03.00 Щетка электрическая ДУ-580ЭР Щетка электрическая ДУ-580ЭР
Щётка электрическая
Нет в наличии
 2 80.00
5 19.04.03.00.00 Щеткодержатель в сборе ДУ-580ЭР Щеткодержатель в сборе ДУ-580ЭР
Щёткодержатель в сборе
В наличии
37
2 60.00

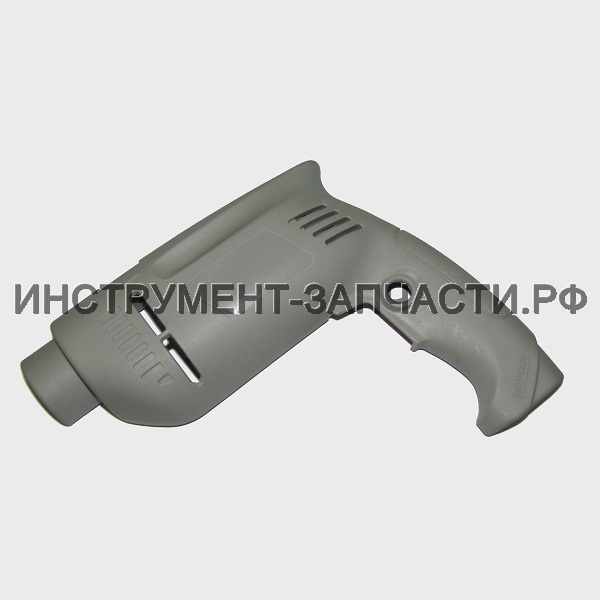

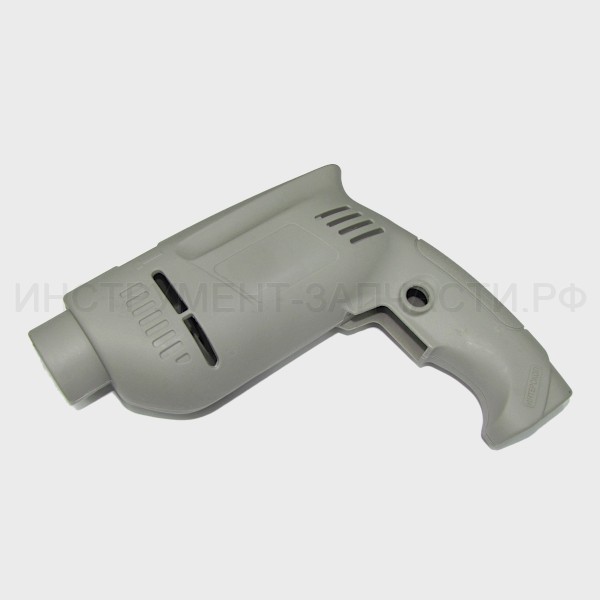

6 19.05.00.05.00 Корпус ДУ-580ЭР (Заказывать вместе с арт.19.05.00.06.00) Корпус ДУ-580ЭР (Заказывать вместе с арт.19.05.00.06.00)
Корпус
В наличии
1
1 170.00
6 19.05.00.00.00 COM_VIRTUEMART_NO_IMAGE_SET Корпус комплект (лев.+пр.) ДУ-580ЭР
Корпус в сборе
включает в себя арт.19.05.00.05.00 и арт.19.05.00.06.00
В наличии
1
1 320.00

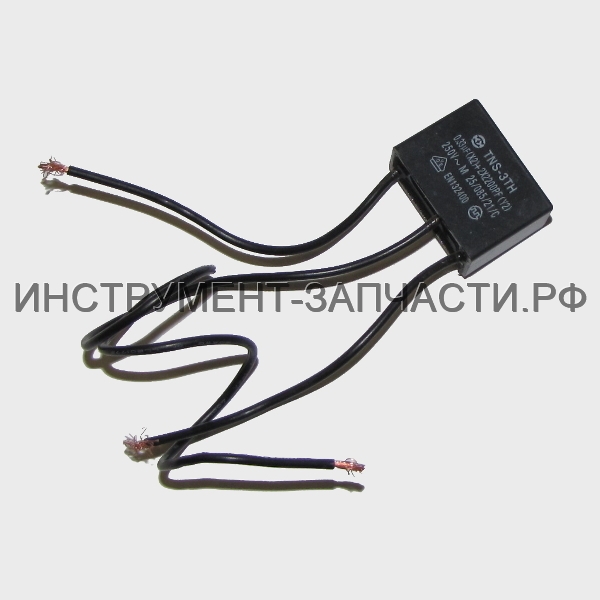

8 00.10.04.01.06 Конденсатор с выводами ДУ-580ЭР Конденсатор с выводами ДУ-580ЭР
Конденсатор с выводами
TNS-3TH (0,33мкФ +2х2200пФ)
Нет в наличии
 1 80.00
9
19.04.00.04.00
 COM_VIRTUEMART_NO_IMAGE_SET Планка фиксации шнура
Нет данных о товаре
 1
10 00.10.09.01.01 COM_VIRTUEMART_NO_IMAGE_SET Колодка клеммная в сборе
4х15мм²
Нет в наличии
 1 60.00
11 00.02.03.01.04 Винт 4х16 Винт 4х16
Винт
4х16
В наличии
14
11 20.00
12 19.04.00.03.00 Трубка защитная ДУ-580ЭР Трубка защитная ДУ-580ЭР
Трубка защитная
Нет в наличии
 1 50.00
13 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой 2х0,75
Шнур питания с вилкой
H05VV-F/2x0,75мм²
В наличии
32
1 400.00
14 19.04.01.00.00 Статор в сборе ДУ-580ЭР Статор в сборе ДУ-580ЭР
Статор в сборе
Нет в наличии
 1 560.00
15 00.01.01.01.10 Подшипник шариковый ЛШМ-900 626Z Подшипник шариковый ЛШМ-900 626Z
Подшипник шариковый
626Z
В наличии
23
1 160.00
15 626-2RS Подшипник 180026/626-2RS Подшипник 180026/626-2RS
Подшипник шариковый
626-2RS
Альтернатива
В наличии
26
1 80.00
15 626-2Z COM_VIRTUEMART_NO_IMAGE_SET Подшипник (SKF) 6х19х6
Подшипник шариковый
626-2Z (6х19х6) SKF (Италия)
Альтернатива
Нет в наличии
 1 300.00

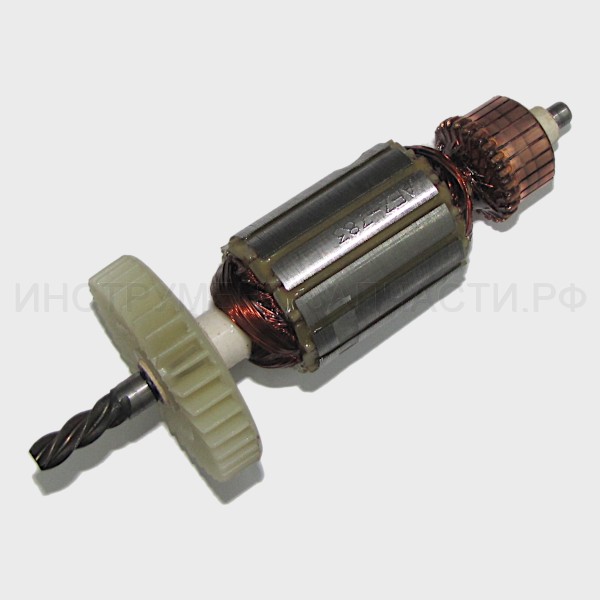

16 19.04.02.00.00 Якорь в сборе ДУ-580ЭР Якорь в сборе ДУ-580ЭР
Якорь в сборе
Нет в наличии
 1 710.00
16 №783 COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором для Интерскол ДУ-580ЭР, AEZ
Якорь с вентилятором в сборе
Альтернатива
Нет в наличии
 1 1,410.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
17 00.01.01.01.05 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 608Z
Подшипник шариковый
608Z
Нет в наличии
 1 200.00
17 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS
Альтернатива
В наличии
89
1 70.00
17 608-2Z COM_VIRTUEMART_NO_IMAGE_SET Подшипник (SKF) 8х22х7
Подшипник шариковый
608-2Z (8х22х7) SKF (Италия)
Альтернатива
Нет в наличии
 1 380.00
17 608-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 608-2RSH (SKF) 8х22х7
Подшипник шариковый
608-2RSH (8х22х7) SKF (Италия)
Альтернатива
Нет в наличии
 1 370.00
18 19.03.02.03.00 Планка переключения режимов ДУ-580ЭР Планка переключения режимов ДУ-580ЭР
Планка переключения режимов
В наличии
2
1 60.00
19 19.03.02.04.00 Клавиша переключения режимов ДУ-580ЭР Клавиша переключения режимов ДУ-580ЭР
Клавиша переключения режимов
В наличии
5
1 60.00
20 19.03.02.01.00 Щит промежуточный с наковальней ДУ-580ЭР Щит промежуточный с наковальней ДУ-580ЭР
Щит промежуточный с наковальней
В наличии
1
1 160.00
21 19.03.02.02.00 Втулка бронзовая ДУ-580ЭР Втулка бронзовая ДУ-580ЭР
Втулка бронзовая
Нет в наличии
 1 50.00
22
19.03.01.08.00
 COM_VIRTUEMART_NO_IMAGE_SET Шарик
Ø4,7
Нет данных о товаре
 1
23
19.03.01.03.00
 COM_VIRTUEMART_NO_IMAGE_SET Кольцо стопорное
Ø12
Нет данных о товаре
 1

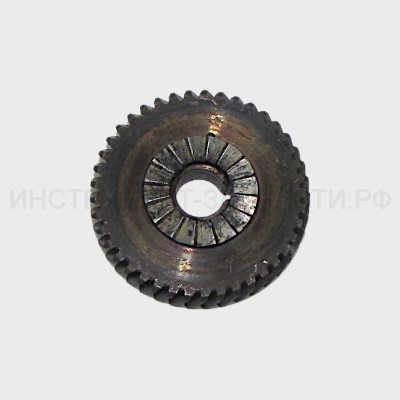

24 19.03.01.04.00 Колесо зубчатое ДУ-580ЭР Колесо зубчатое ДУ-580ЭР
Колесо зубчатое
m=1,0/Z=41
Нет в наличии
 1 170.00

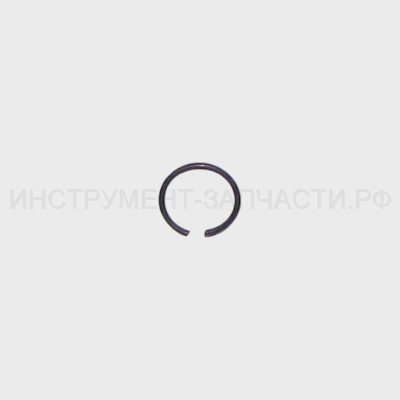

25 19.03.01.07.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо стопорное ДУ-580ЭР
Кольцо стопорное
Ø10
В наличии
1
1 30.00
26 00.01.01.01.21 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 6201Z УШМ-150;2300
Подшипник шариковый
6201Z
В наличии
4
1 290.00
26 6201-2RS Подшипник 180201/6201-2RS Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS
Альтернатива
В наличии
59
1 110.00
26 6201-2Z COM_VIRTUEMART_NO_IMAGE_SET Подшипник (SKF) 12х32х10
Подшипник шариковый
6201-2Z (12х32х10) SKF (Италия)
Альтернатива
Нет в наличии
 1 320.00
26 6201-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6201-2RSH (SKF) 12х32х10
Подшипник шариковый
6201-2RSH (12х32х10) SKF (Италия)
Альтернатива
Нет в наличии
 1 390.00
27
19.03.01.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Пружина
Нет данных о товаре
 1
28 19.03.01.05.00 Шпонка сегментная ДУ-580ЭР Шпонка сегментная ДУ-580ЭР
Шпонка сегментная
3,5х3х9
Нет в наличии
 1 30.00
29 19.03.01.01.00 Шпиндель ДУ-580ЭР Шпиндель ДУ-580ЭР
Шпиндель
В наличии
3
1 110.00
30/31 00.20.10.02.00 Патрон сверлильный с ключом 13мм, 1/2 Патрон сверлильный с ключом 13мм, 1/2"х20 UNF
Патрон сверлильный с ключом
Ø1,5…13 (½”-20UNF)
Нет в наличии
 1 510.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
32 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт фиксирующий М5Lх20 Д-500
Винт фиксирующий
M5Lx20
В наличии
42
1 50.00

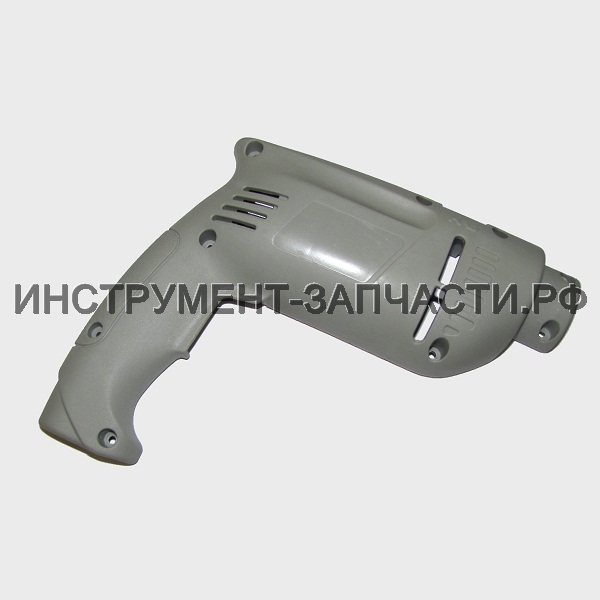

33 19.05.00.06.00 Корпус-накладка ДУ-580ЭР (Заказывать вместе с арт.19.05.00.05.00) Корпус-накладка ДУ-580ЭР (Заказывать вместе с арт.19.05.00.05.00)
Корпус-накладка
Нет в наличии
 1 170.00
33 19.05.00.00.00 COM_VIRTUEMART_NO_IMAGE_SET Корпус комплект (лев.+пр.) ДУ-580ЭР
Корпус в сборе
включает в себя арт.19.05.00.05.00 и арт.19.05.00.06.00
В наличии
1
1 320.00

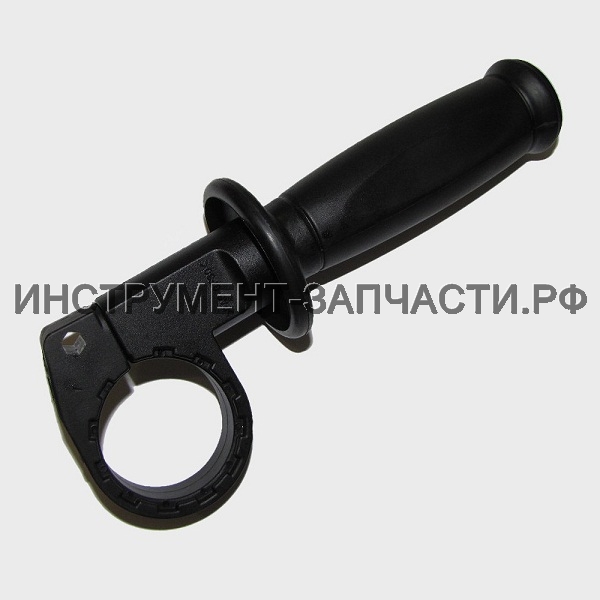

35 19.02.02.00.00 Ручка боковая в сборе ДУ-580ЭР Ручка боковая в сборе ДУ-580ЭР
Ручка боковая в сборе
В наличии
1
1 180.00
36
19.02.02.01.00
 COM_VIRTUEMART_NO_IMAGE_SET Ограничитель глубины сверления
Нет данных о товаре
 1
37**
19.04.02.02.00
 COM_VIRTUEMART_NO_IMAGE_SET Втулка демпфирующая
Нет данных о товаре
 1
1 1 1* 1* 2 2 3 3 4 4 5 5 6 6 8 8 9 9 10 10 11 11 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 32 32 33 33 35 35 36 36 37** 37**
