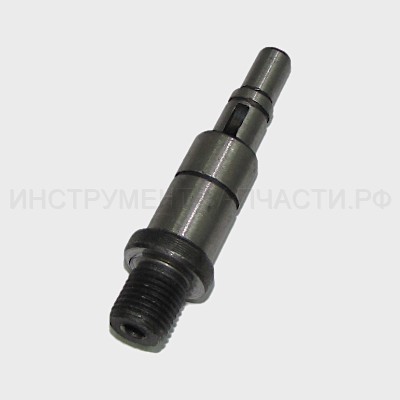

Дмитрий Кущев Схема и запчасти для дрели ударной Интерскол ДУ-650ЭР Схема актуальна для изделий, у которых серийный номер начинается с 02. Инструмент снят с производства Рис. 1 Дрель ударная ДУ-650ЭР (02.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт фиксирующий M5Lx20 В наличии: 42 1 50 ₽ 2 2 00.20.10.02.00 Патрон сверлильный с ключом 13мм, 1/2х20 UNF Патрон сверлильный Ø13 (c ключом) Нет в наличии 1 540 ₽ 3 3 02.03.01.02.00 Манжета пылезащитная ДУ-650ЭР Манжета пылезащитная В наличии: 5 1 40 ₽ 4 4 02.03.01.01.00 Шпиндель ДУ-650ЭР;ДУ-780ЭР Шпиндель В наличии: 2 1 120 ₽ 5 5 02.03.01.03.00 Пружина ДУ-650ЭР Пружина В наличии: 7 1 30 ₽ 6 6 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Подшипник шариковый 6002Z Нет в наличии 1 230 ₽ 6 6 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS В наличии: 106 1 70 ₽ 6 6* 00.01.01.01.17 Подшипник 6002RS ДП-2000 Замена(аналог) или составная часть для замены поз.6 В наличии: 5 1 230 ₽ 6 6* 00.01.01.01.27 Подшипник шариковый 6002Z УШМ-115;125;150 Замена(аналог) или составная часть для замены поз.6 Нет в наличии 1 200 ₽ 6 6* 00.01.01.01.50 Подшипник шариковый 6002 ZV Замена(аналог) или составная часть для замены поз.6 В наличии: 7 1 240 ₽ 7 7 00.02.98.01.01 Кольцо пружинное ДУ-650ЭР Кольцо пружинное В14 В наличии: 10 1 50 ₽ 8 8 02.03.01.05.00 Шпонка сегментная ДУ-650ЭР Шпонка сегментная 3х3х8 В наличии: 33 1 30 ₽ 8 8* 05.03.01.02.00 Шпонка сегментная Д-1050Р Замена(аналог) или составная часть для замены поз.8 Нет в наличии 1 20 ₽ 9 9 02.03.01.04.00 Колесо зубчатое с наковальней ДУ-780,ДУ-650 Колесо зубчатое с наковальней Z=41 В наличии: 8 1 220 ₽ 10 10 00.02.99.02.02 Кольцо стопорное В8 ДУ-650ЭР Кольцо стопорное В8 В наличии: 5 1 50 ₽ 11 11 00.01.01.01.08 Подшипник шариковый 688Z ДУ-650ЭР Подшипник шариковый 688Z В наличии: 7 1 180 ₽ 11 11* 13008.5615 Подшипник шариковый D-10/350E Замена(аналог) или составная часть для замены поз.11 Нет в наличии 1 70 ₽ 12 12 02.03.02.01.00 Щит промежуточный с наковальней ДУ-650ЭР;780ЭР Щит промежуточный с наковальней В наличии: 4 1 170 ₽ 13 13 02.03.02.03.00 Шарик Ø5-0,1 Нет данных о товаре 1 14 14 02.03.02.02.00 Переключатель режимов ДУ-650;780ЭР Переключатель режимов В наличии: 1 1 60 ₽ 15 15 02.03.02.04.00 Шайба дистанционная ДУ-650ЭР Шайба дистанционная В наличии: 4 1 20 ₽ 16 16 02.04.02.01.00 Якорь с вентилятором ДУ-650ЭР Якорь с вентилятором Нет в наличии 1 860 ₽ 17 17 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608Z Нет в наличии 2 190 ₽ 17 17 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS В наличии: 42 2 70 ₽ 17 17* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.17 В наличии: 17 2 190 ₽ 17 17* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.17 Нет в наличии 2 150 ₽ 17 17* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.17 Нет в наличии 2 210 ₽ 17 17* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.17 Нет в наличии 2 120 ₽ 17 17* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.17 В наличии: 4 2 150 ₽ 18 18 02.04.01.00.00 Статор в сборе ДУ-650ЭР Статор в сборе Нет в наличии 1 720 ₽ 19 19 02.04.00.05.00 Корпус-накладка ДУ-650ЭР (Заказывать вместе с арт. 02.04.00.04.00) Корпус-накладка Нет в наличии 1 260 ₽ 20 20 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт 4х18 В наличии: 1 7 20 ₽ 21 21 00.10.01.02.01 Выключатель в сборе CAPAX mod 47-36 250V/4A Выключатель в сборе САРАХ-03 mod.47-36 250V/4A Нет в наличии 1 460 ₽ 21 21* 00.10.01.01.07 Выключатель в сборе KEDU mod 47-36E 250V/6A Замена(аналог) или составная часть для замены поз.21 Нет в наличии 1 40 ₽ 21 21* 00.10.01.05.03 Выключатель в сборе Defond CGQ-1104 4A Замена(аналог) или составная часть для замены поз.21 Нет в наличии 1 560 ₽ 22 22 00.10.04.01.01 Конденсатор Д-500ЭР;УШМ-2000 Конденсатор 0,33μF MEX GPF 40/85/21 В наличии: 3 1 240 ₽ 22 22* БУ_00.10.04.01.01 БУ_Конденсатор 0.33 мкФ МЕХ GPF 40/85/21 Замена(аналог) или составная часть для замены поз.22 В наличии: 5 1 50 ₽ 23 23 00.10.06.01.01 Кольцо ферритовое с выводом ДУ-650ЭР Кольцо ферритовое с выводом L=260мм Нет в наличии 2 40 ₽ 23 23* 00.10.06.02.03 Катушка индуктивности (стержень ферритовый) Замена(аналог) или составная часть для замены поз.23 Нет в наличии 2 20 ₽ 24 24 02.04.03.01.00 Корпус щеткодержателя ДУ-650ЭР (в сб.) Корпус щеткодержателя В наличии: 15 2 50 ₽ 25 25 02.04.03.03.00 Щетка электрическая ДУ-650ЭР;ДУ-780ЭР Щетка электрическая Нет в наличии 2 80 ₽ 25 25* 55.04.03.03.00 Щетка электрическая ДУ-13/650ЭР Замена(аналог) или составная часть для замены поз.25 В наличии: 72 2 90 ₽ 26 26 02.04.03.04.00 Колпачок щеткодержателя ДУ-650ЭР;780ЭР Колпачок щеткодержателя В наличии: 18 2 30 ₽ 27 27 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт 4х14 В наличии: 4 3 20 ₽ 28 28 02.04.00.02.00 Планка фиксирующая шнура ДУ-650ЭР Планка фиксирующая шнура В наличии: 3 1 10 ₽ 29 29 02.04.00.03.00 Трубка защитная шнура ДУ-780ЭР Трубка защитная шнура Нет в наличии 1 50 ₽ 29 29* 13008.5434 Трубка защитная D-13/650E Замена(аналог) или составная часть для замены поз.29 Нет в наличии 1 30 ₽ 30 30 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой H05VV-F/2х0,75мм² В наличии: 22 1 420 ₽ 31 31 02.04.00.04.00 Корпус ДУ-650ЭР (Заказывать вместе с арт. 02.04.00.05.00) Корпус Нет в наличии 1 260 ₽ 32 32 02.02.02.00.00 Ручка боковая в сборе ДУ-650ЭР Ручка боковая в сборе Нет в наличии 1 180 ₽ 33 33 02.02.02.01.00 Ограничитель глубины сверления Нет данных о товаре 1 34 34 02.04.02.02.00 Втулка резиновая ДУ-650ЭР;780ЭР Втулка резиновая В наличии: 20 1 50 ₽ 35 35 02.04.03.02.00 Щеткодержатель Нет данных о товаре 2 36 36 00.10.09.01.01 Колодка клеммная в сборе Нет в наличии 1 40 ₽ 37 37 02.04.00.01.00 Провод соединительный L=50мм Нет данных о товаре 1 Кол-во: В корзину
