Схема и запчасти для дрели ударной Интерскол ДУ-750ЭР
Схема актуальна для изделий, у которых серийный номер начинается с 24.
*- машины выпуска до сентября 2007 г.
**- машины выпуска после сентября 2007 г.
*,** Возможна замена соответствующих позиций.
Инструмент снят с производства
Рис. 1

Дрель ударная ДУ-750ЭР (24.*): Рис.1

1
Шнур питания с вилкой 2х0,75
Шнур питания с вилкой 2х0,75
Шнур питания с вилкой
H05VV-F/2x0,75мм²
В наличии: 24
1
510 ₽
2
Трубка защитная ДУ-750 ЭР
Трубка защитная ДУ-750 ЭР
Трубка защитная
В наличии: 3
1
50 ₽
3
Конденсатор с выводами ДУ-580ЭР
Конденсатор с выводами ДУ-580ЭР
Конденсатор с выводами
TNS-3TH (0,33мкФ +2х2200пФ)
Нет в наличии
1
100 ₽
4
Не настроено изображение
Выключатель в сборе KEDU mod 47-36E 250V/6A
Выключатель в сборе
KEDU mod.47-36E 250V/6(5)A
Нет в наличии
1
40 ₽
4*
Выключатель в сборе Defond CGQ-1104 4A
Выключатель в сборе Defond CGQ-1104 4A
Выключатель в сборе
DEFOND CGQ-1104 4(4)A 250V~5Е4
Нет в наличии
1
560 ₽
5
Винт 4х16
Винт 4х16
Винт
4х16
В наличии: 14
6
30 ₽
7
Не настроено изображение
24.04.00.05.00
Планка фиксации шнура
Нет данных о товаре
1
8

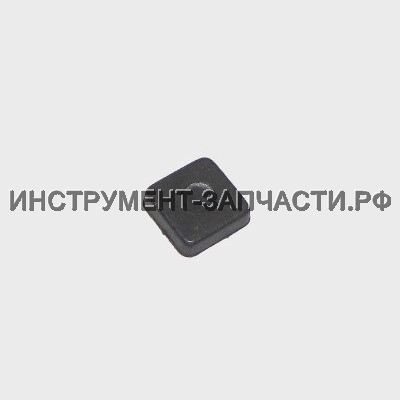

Колпачок щеткодержателя ДУ-750 ЭР
Колпачок щеткодержателя ДУ-750 ЭР
Колпачок щёткодержателя
В наличии: 7
2
20 ₽
9

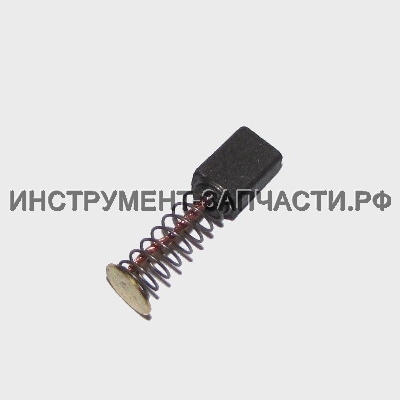

Щетка электрическая ДУ-750 ЭР
Щетка электрическая ДУ-750 ЭР
Щётка электрическая
Нет в наличии
2
80 ₽
10

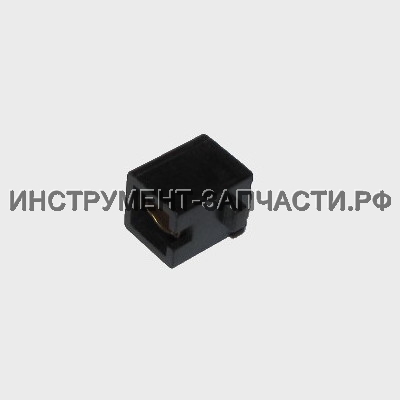

Щеткодержатель в сборе ДУ-750 ЭР
Щеткодержатель в сборе ДУ-750 ЭР
Щёткодержатель в сборе
В наличии: 10
2
100 ₽
11
Не настроено изображение
24.04.00.02.00
Кольцо ферритовое с коротким выводным проводом
Нет данных о товаре
1
13
Не настроено изображение
Нет в наличии
1
60 ₽
14
Не настроено изображение
Винт 4х22 Р-110
Винт
4х22
В наличии: 4
2
20 ₽
15

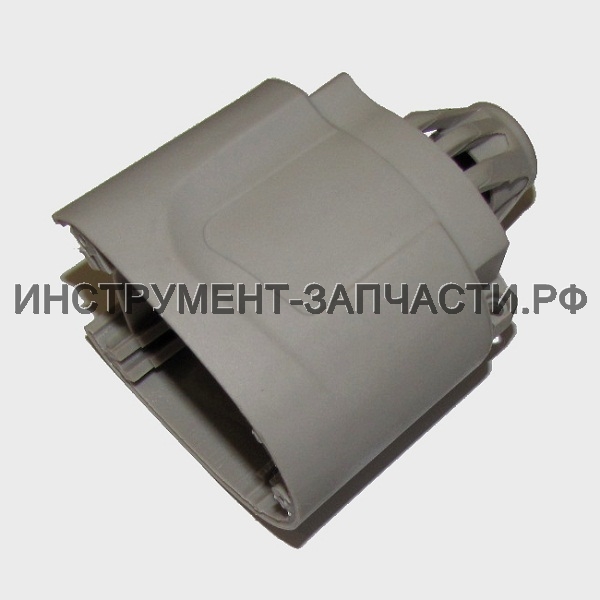

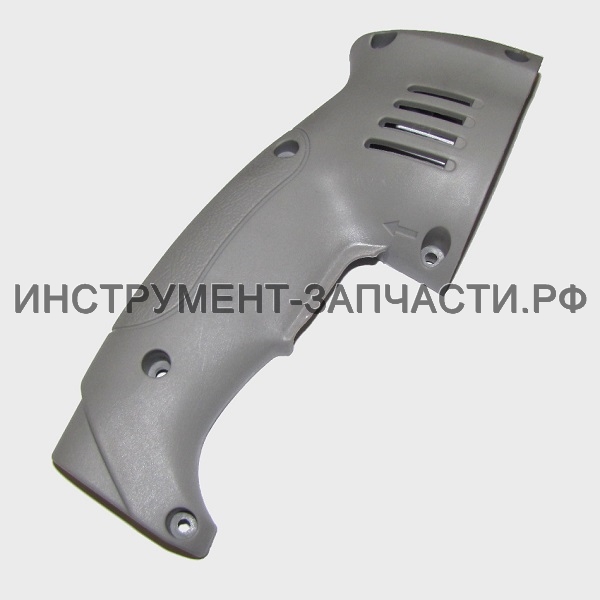

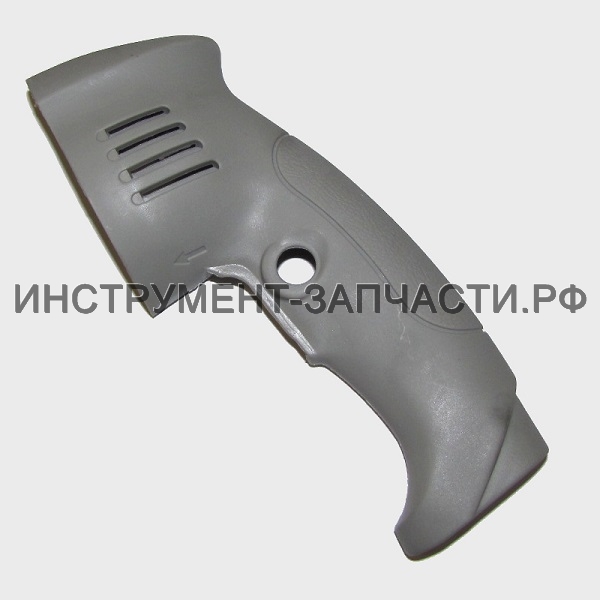

Корпус двигателя ДУ-750 ЭР
Корпус двигателя ДУ-750 ЭР
Корпус двигателя
Нет в наличии
1
200 ₽
16
Не настроено изображение
24.04.00.07.00
Крышка
Нет данных о товаре
1
17

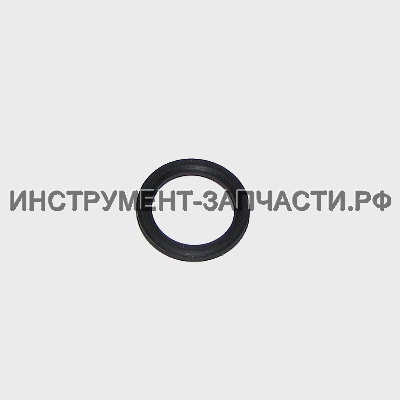

Кольцо демпфирующее ДУ-750 ЭР
Кольцо демпфирующее ДУ-750 ЭР
Кольцо демпфирующее
Ø19x2,5
В наличии: 3
1
30 ₽
18
Статор в сборе ДУ-750 ЭР
Статор в сборе ДУ-750 ЭР
Статор в сборе
Нет в наличии
1
900 ₽
19
Не настроено изображение
В наличии: 6
2
10 ₽
20
Не настроено изображение
Шайба 4х8х0,5
Шайба
4-8-0,5/Б
В наличии: 5
5
20 ₽
21
Диафрагма ДУ-750 ЭР
В наличии: 2
1
50 ₽
22
Не настроено изображение
Подшипник шариковый 607Z Д-500
Подшипник шариковый
607Z
В наличии: 5
1
230 ₽
22
Подшипник 180607/607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS
В наличии: 29
1
60 ₽
22
Не настроено изображение
Подшипник (SKF) 7х19х6
Подшипник шариковый
607-2Z SKF (Италия)
Нет в наличии
1
290 ₽
22
Не настроено изображение
Подшипник 607-2RSH (SKF) 7х19х6
Подшипник шариковый
607-2RSH SKF (Италия)
Нет в наличии
1
320 ₽
23

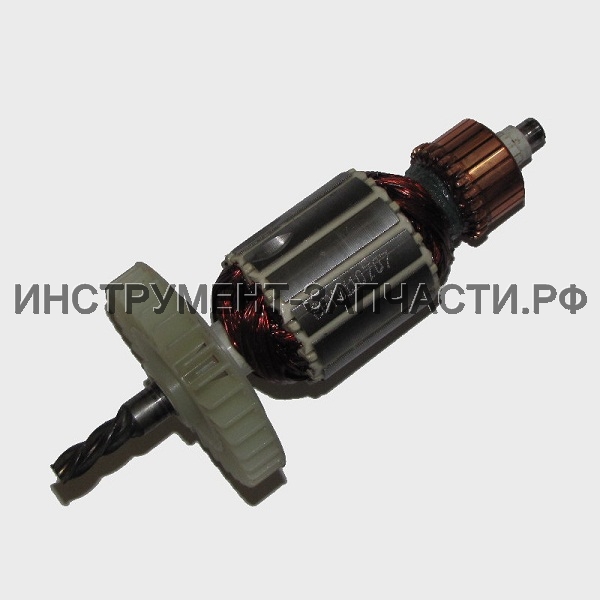

Якорь с вентилятором ДУ-750 ЭР
Нет в наличии
1
920 ₽
23
Не настроено изображение
№785
Якорь в сборе
Нет данных о товаре
1
24
Не настроено изображение
00.01.01.01.36 Подшипник шариковый 609-2RS
Подшипник шариковый
609-2RS
Нет в наличии
1
240 ₽
24
Подшипник 180609/609-2RS
Подшипник 180609/609-2RS
Подшипник шариковый
609-2RS
В наличии: 148
1
80 ₽
24
Не настроено изображение
Подшипник 609-2RSH (SKF) 9х24х7
Подшипник шариковый
609-2RSH (9х24х7) SKF (Италия)
В наличии: 2
1
370 ₽
25

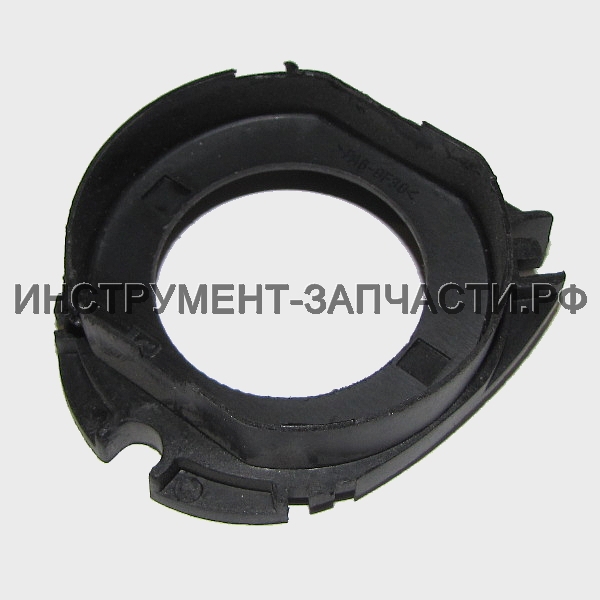

Щит промежуточный ДУ-750 ЭР
Щит промежуточный ДУ-750 ЭР
Щит промежуточный*
В наличии: 2
1
110 ₽
25
Щит промежуточный ДУ-750 ЭР (исп. 01)
В наличии: 1
1
130 ₽
26
Шарик 4
Шарик 4
Шарик
Ø4
Нет в наличии
2
40 ₽
27
Не настроено изображение
24.03.02.05.00
Пружина
Ø3х8
Нет данных о товаре
2
28
Не настроено изображение
Шайба стопорная 6-10-1/Б ДУ-750 ЭР
Шайба стопорная
6-10-1/Б
Нет в наличии
1
30 ₽
29

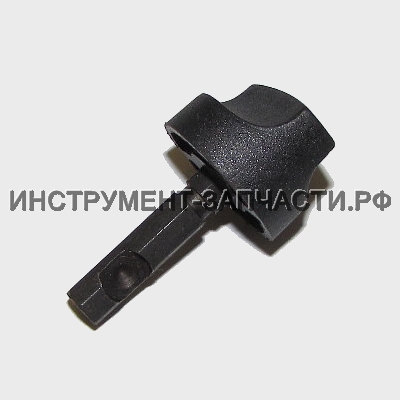

Ручка переключения режимов ДУ-750 ЭР
Ручка переключения режимов ДУ-750 ЭР
Ручка переключения режимов
В наличии: 1
1
50 ₽
30

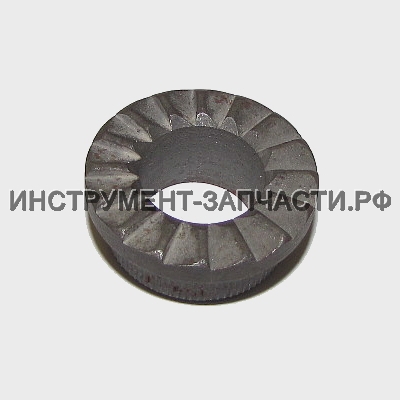

Наковальня ДУ-750 ЭР
Наковальня ДУ-750 ЭР
Наковальня *
Ø27; Z=16
Нет в наличии
1
150 ₽
30

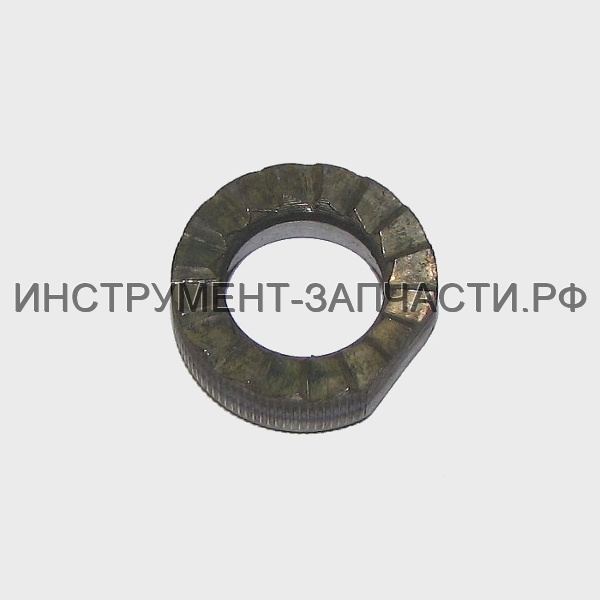

Наковальня ДУ-750 ЭР (исп. 01)
Наковальня ДУ-750 ЭР (исп. 01)
Наковальня **
Ø27; Z=16
Нет в наличии
1
150 ₽
31
Не настроено изображение
Нет в наличии
1
50 ₽
32

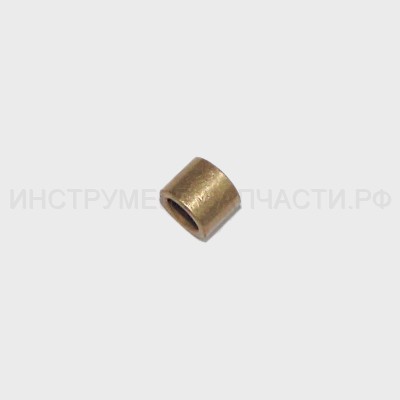

Втулка бронзовая ДУ-750 ЭР
Втулка бронзовая ДУ-750 ЭР
Втулка бронзовая
Ø12xØ8
Нет в наличии
1
50 ₽
33

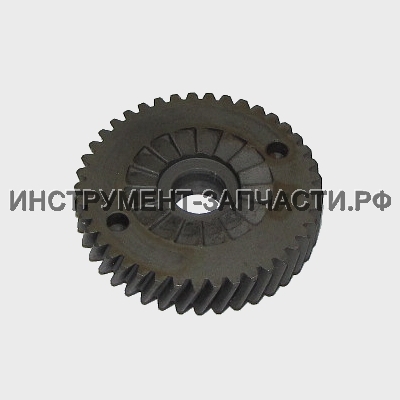

Колесо зубчатое с наковальней ДУ-750 ЭР
Колесо зубчатое с наковальней ДУ-750 ЭР
Колесо зубчатое с наковальней
m=1,0/Z=41
В наличии: 1
1
200 ₽
34

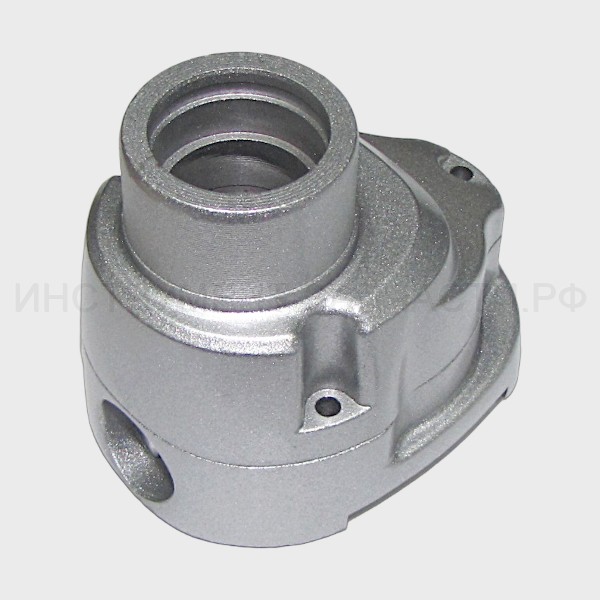

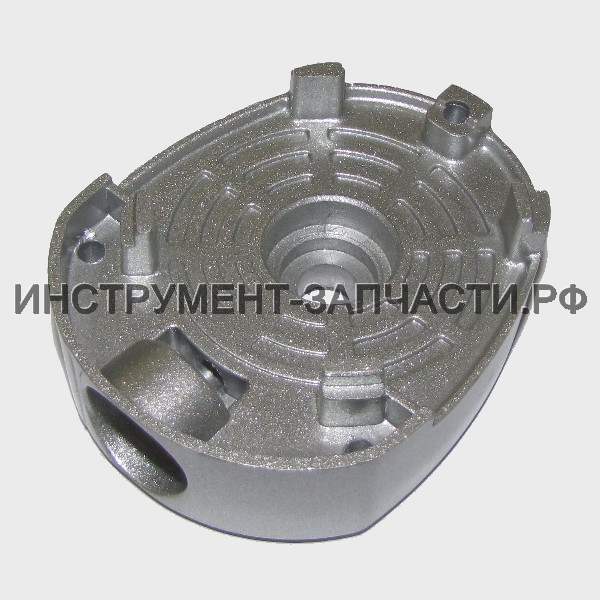

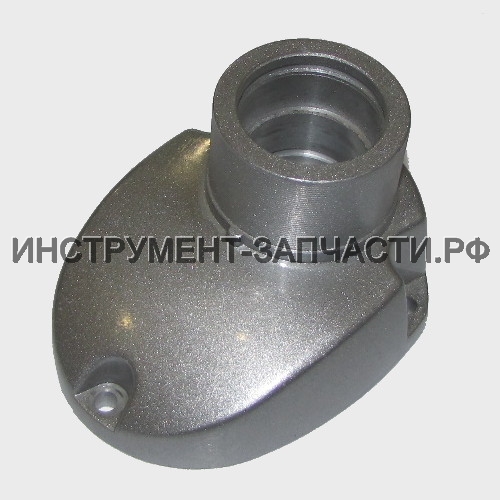

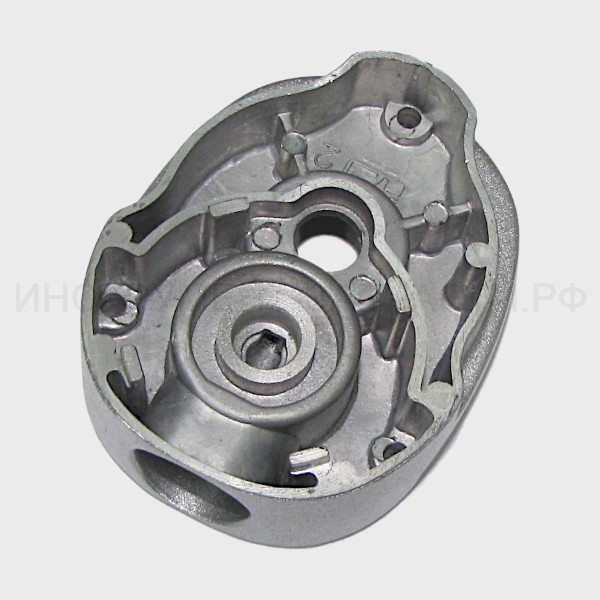

Корпус редуктора ДУ-750 ЭР
Корпус редуктора ДУ-750 ЭР
Корпус редуктора
В наличии: 1
1
860 ₽
35
Не настроено изображение
В наличии: 5
3
30 ₽
36
Не настроено изображение
Подшипник шариковый 6001Z ДУ-750 ЭР
Подшипник шариковый
6001Z
В наличии: 1
1
160 ₽
36
Подшипник 180101/6001-2RS
Подшипник 180101/6001-2RS
Подшипник шариковый
6001-2RS
В наличии: 82
1
80 ₽
36
Не настроено изображение
Подшипник (SKF) 12х28х8
Подшипник шариковый
6001-2Z (12х28х8) SKF (Италия)
В наличии: 11
1
450 ₽
36
Не настроено изображение
Подшипник 6001-2RSH (SKF) 12х28х8
Подшипник шариковый
6001-2RSH (12х28х8) SKF (Италия)
В наличии: 7
1
340 ₽
37
Кольцо стопорное А28 ДУ-750ЭР
Кольцо стопорное А28 ДУ-750ЭР
Кольцо стопорное
А28
В наличии: 5
1
40 ₽
38
Не настроено изображение
24.03.01.04.00
Пружина
Ø13,5x15
Нет данных о товаре
1
39
Кольцо стопорное А15 ДУ-750 ЭР
Кольцо стопорное А15 ДУ-750 ЭР
Кольцо стопорное
А15
В наличии: 11
1
30 ₽
40
Не настроено изображение
Подшипник шариковый 6002Z УШМ-115;125;150
Подшипник шариковый
6002Z
Нет в наличии
1
240 ₽
40
Подшипник 180102/6002-2RS
Подшипник 180102/6002-2RS
Подшипник шариковый
6002-2RS
В наличии: 110
1
70 ₽
40
Не настроено изображение
Подшипник (SKF) 15х32х9
Подшипник шариковый
6002-2Z (15х32х9) SKF (Италия)
Нет в наличии
1
320 ₽
40
Не настроено изображение
Подшипник 6002-2RSH (SKF) 15х32х9
Подшипник шариковый
6002-2RSH (15х32х9) SKF (Италия)
Нет в наличии
1
370 ₽
41

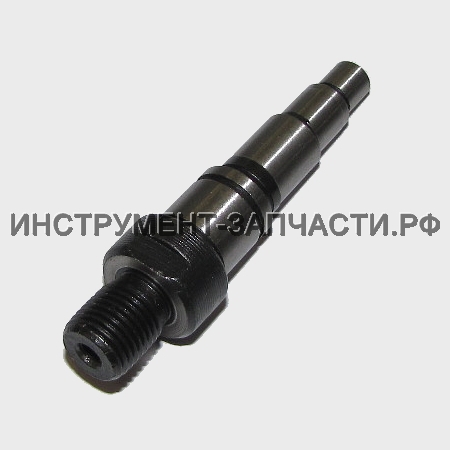

Шпиндель ДУ-750 ЭР
В наличии: 1
1
530 ₽
42
Не настроено изображение
24.03.01.03.00
Кольцо фетровое
Ø30xØ19
Нет данных о товаре
1
43
Обойма сальника ДУ-750 ЭР
Обойма сальника ДУ-750 ЭР
Обойма сальника
Ø32xØ21
В наличии: 5
1
30 ₽
44
Кольцо стопорное А32 УШМ-2000
Кольцо стопорное А32 УШМ-2000
Кольцо стопорное
А32
В наличии: 3
1
50 ₽
45
Патрон сверлильный с ключом 13мм, 1/2х20 UNF
Патрон сверлильный с ключом 13мм, 1/2х20 UNF
Патрон сверлильный с ключом
Ø1,5…13 (½”-20UNF)
Нет в наличии
1
650 ₽
46
Винт фиксирующий М5Lх20 Д-500
Винт фиксирующий М5Lх20 Д-500
Винт фиксирующий
M5Lx20
В наличии: 42
1
60 ₽
47

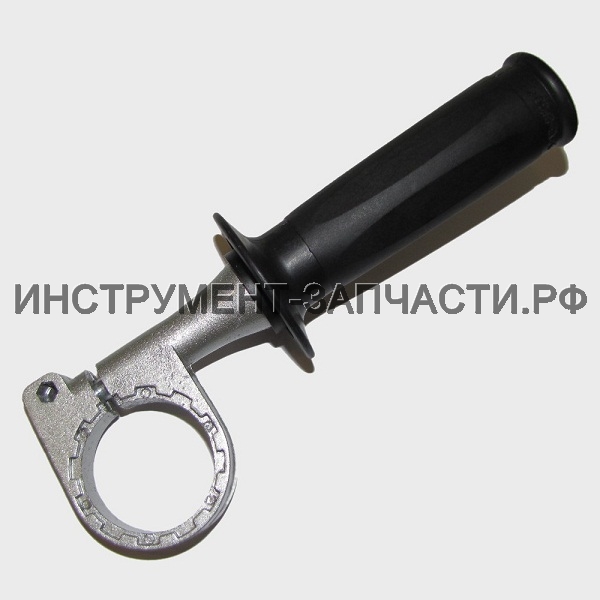

Ручка боковая в сборе ДУ-750 ЭР
Ручка боковая в сборе ДУ-750 ЭР
Ручка боковая в сборе
Нет в наличии
1
210 ₽
48
Не настроено изображение
24.02.01.01.00
Ограничитель глубины сверления
Нет данных о товаре
1
49
Не настроено изображение
24.04.00.03.00
Провод соединительный
S=0,75мм²/L=70мм
Нет данных о товаре
1
50
Не настроено изображение
24.04.00.01.00
Кольцо ферритовое с длинным выводным проводом
Нет данных о товаре
1
