Схема и запчасти для дрели Интерскол Д-10/350Э
Схема актуальна для изделий, у которых серийный номер начинается с 672.
Рис. 1

Дрель Д-10/350ЭР (672.*): Рис.1

1
Винт фиксирующий М5Lх20 Д-500
Винт фиксирующий М5Lх20 Д-500
Винт фиксирующий M5Lx20
M5Lx20
В наличии: 42
1
50 ₽
2
Не настроено изображение
Патрон сверлильный БЗП Д-530ЭР
Патрон сверлильный
Ø0.8-10мм (½”--24UNF) БЗП
Нет в наличии
1
450 ₽
2*
Не настроено изображение
Патрон сверлильный БЗП 0,8- 10 мм 1/2 - 20 UNF
Замена(аналог) или составная часть для замены поз.2
Нет в наличии
1
720 ₽
3
Не настроено изображение
Шпиндель Д-10/420ЭР (672)
Шпиндель
3/8”-24UNF
В наличии: 2
1
70 ₽
4
Подшипник 609 RS
Подшипник 609 RS
Подшипник шариковый 609-RS
609RS (9х24х7)
В наличии: 1
1
240 ₽
4
Не настроено изображение
Подшипник 609-2RSH (SKF) 9х24х7
Подшипник шариковый 609-2RSH
609-2RSH (9х24х7) SKF (Италия)
В наличии: 3
1
370 ₽
4
Подшипник 180609/609-2RS
Подшипник 180609/609-2RS
Подшипник шариковый 609-2RS
609-2RS (9х24х7)
В наличии: 146
1
80 ₽
5
Шпонка сегментная ДУ-650ЭР
Шпонка сегментная ДУ-650ЭР
Шпонка сегментная
3х3.7х10
В наличии: 33
1
30 ₽
5*
Шпонка сегментная Д-1050Р
Шпонка сегментная Д-1050Р
Замена(аналог) или составная часть для замены поз.5
Нет в наличии
1
20 ₽
6
Не настроено изображение
Колесо Д-10/420ЭР (672)
Колесо
Z41 Ø31.8
В наличии: 4
1
290 ₽
7
Кольцо стопорное В9
Кольцо стопорное В9
Кольцо стопорное для вала
Ø9
В наличии: 36
1
20 ₽
8
Не настроено изображение
Подшипник шариковый 607Z Д-500
Подшипник шариковый
607Z (7х19х6)
В наличии: 5
1
190 ₽
8
Не настроено изображение
Подшипник (SKF) 7х19х6
Подшипник шариковый 607-2Z
607-2Z (7х19х6) SKF (Италия)
Нет в наличии
1
290 ₽
8
Не настроено изображение
Подшипник 607-2RSH (SKF) 7х19х6
Подшипник шариковый 607-2RSH
607-2RSH (7х19х6) SKF (Италия)
Нет в наличии
1
320 ₽
8
Подшипник 180607/607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый 607-2RS
607-2RS (7х19х6)
В наличии: 28
1
60 ₽
9
Не настроено изображение
Подшипник 608RS Р-82ТС
Подшипник шариковый
608 (8x22x7)
В наличии: 17
1
190 ₽
9
Не настроено изображение
Подшипник 608-2RSH (SKF) 8х22х7
Подшипник шариковый 608-2RSH
608-2RSH (8х22х7) SKF (Италия)
В наличии: 20
1
300 ₽
9
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый 608-2RS
608-2RS (8х22х7)
В наличии: 42
1
70 ₽
9*
Не настроено изображение
Подшипник шариковый 608Z
Замена(аналог) или составная часть для замены поз.9
Нет в наличии
1
190 ₽
9*
Не настроено изображение
Подшипник 608ZZ
Замена(аналог) или составная часть для замены поз.9
Нет в наличии
1
150 ₽
9*
Не настроено изображение
Подшипник шариковый 608RZ УШМ-115;125
Замена(аналог) или составная часть для замены поз.9
Нет в наличии
1
210 ₽
9*
Не настроено изображение
Подшипник шариковый 608RT
Замена(аналог) или составная часть для замены поз.9
Нет в наличии
1
120 ₽
9*
Не настроено изображение
00.01.01.01.65 Подшипник шариковый 608-2RS
Замена(аналог) или составная часть для замены поз.9
В наличии: 4
1
150 ₽
10
Не настроено изображение
Якорь в сборе Д-10/420ЭР (672)
Якорь в сборе
Ø33.8x30h
В наличии: 1
1
1,100 ₽
11
Подшипник шариковый ЛШМ-900 626Z
Подшипник шариковый ЛШМ-900 626Z
Подшипник шариковый 626.Z
626.Z (6х19х6)
В наличии: 21
1
170 ₽
11
Подшипник 180026/626-2RS
Подшипник 180026/626-2RS
Подшипник шариковый 626-2RS
626-2RS (6х19х6)
В наличии: 23
1
80 ₽
11*
Не настроено изображение
Подшипник шариковый 626 ZZ
Замена(аналог) или составная часть для замены поз.11
В наличии: 10
1
170 ₽
11*
Не настроено изображение
Подшипник шариковый Р-82/650
Замена(аналог) или составная часть для замены поз.11
В наличии: 5
1
180 ₽
12
Не настроено изображение

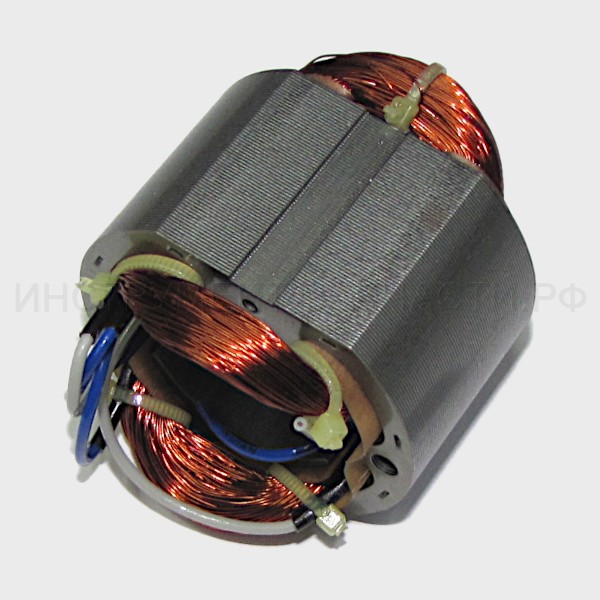

Статор в сборе Д-10/420ЭР (672)
Статор в сборе
60x47x30h
В наличии: 1
1
920 ₽
13
Не настроено изображение
672.04.03.03.00
Щетка электрическая
Нет данных о товаре
2
13*
Не настроено изображение
Щетки электрические (комплект - 2шт)
Замена(аналог) или составная часть для замены поз.13
В наличии: 10
1
170 ₽
14
Не настроено изображение

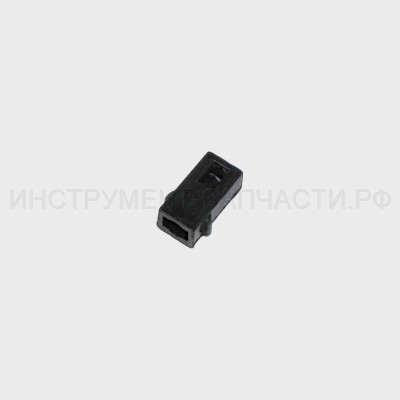

Щеткодержатель Д-10/420ЭР (672)
Щеткодержатель
4x6.5
В наличии: 2
2
30 ₽
16
Не настроено изображение

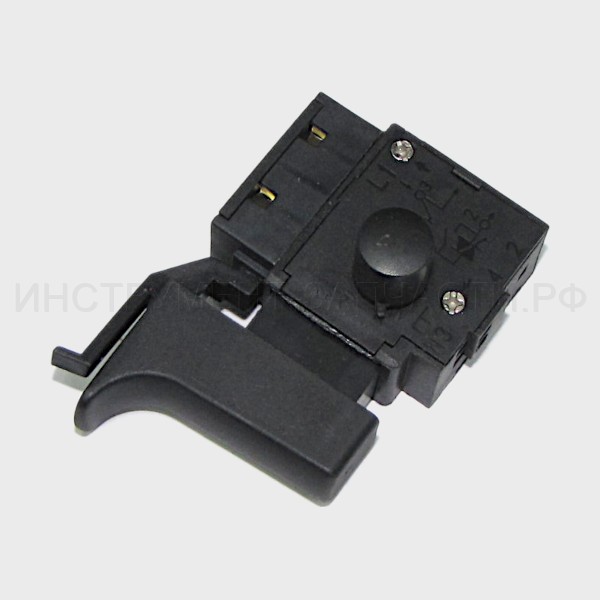

Выключатель Д-10/420ЭР (672)
Выключатель
FA2-6/1BEK 6(6) 250V~5E4 (стандарт - черн.)
В наличии: 2
1
330 ₽
16*
Не настроено изображение
672.04.01.05.01
Выключатель
FA2-6/1BEK 6(6) 250V~5E4 ("МС" - зелен.)
Нет данных о товаре
1
17
Не настроено изображение
Переключатель реверса Д-10/420ЭР (672)
Переключатель реверса
Стандарт черн.
В наличии: 2
1
30 ₽
17*
Не настроено изображение
672.05.00.02.01
Переключатель реверса
"Машинстор" (зелен.)
Нет данных о товаре
1
18
Не настроено изображение

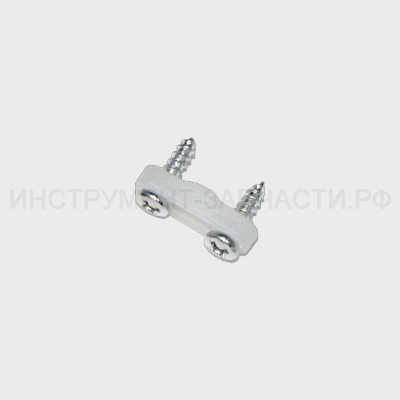

Планка прижимная Д-10/420ЭР (672)
Планка прижимная
В наличии: 1
1
10 ₽
19
Не настроено изображение
672.05.00.05.00
Корпус-накладка левая
Нет данных о товаре
1
20
Не настроено изображение
672.05.00.06.00
Корпус-накладка правая
Нет данных о товаре
1
21
Не настроено изображение
Трубка защитная УШМ-125/700
Трубка защитная шнура
В наличии: 9
1
30 ₽
22
Шнур питания с вилкой 2х0,75
Шнур питания с вилкой 2х0,75
Шнур питания с вилкой
H05VV-F2x0.75мм²; L2.2м
В наличии: 22
1
420 ₽
23
Не настроено изображение
Винт 3х12
Винт саморез
ST3x12
Нет в наличии
2
10 ₽
24
Не настроено изображение
Винт 3х15
Винт саморез
ST3x14 (ST3x15)
В наличии: 5
9
20 ₽
A
Не настроено изображение

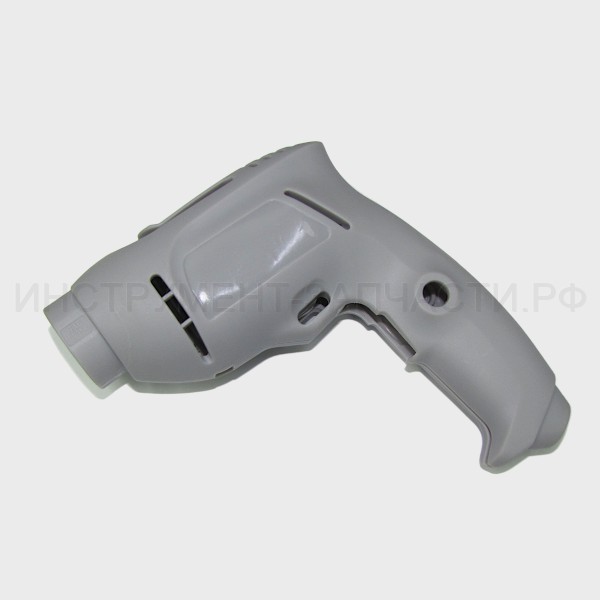

Корпус комплект (лев+прав) Д-10/420ЭР (672)
Корпус комплект (лев.+пр.)
В наличии: 1
1
300 ₽
