Схема и запчасти для дрели Интерскол Д-10/350ЭР
Схема актуальна для изделий, у которых серийный номер начинается с 32.
*Лобовина статора (отличается от Д-350ЭР) с выводами в пластиковых приливах.
Инструмент снят с производства
Рис. 1

Дрель Д-10/350ЭР (32.*): Рис.1

1
Винт фиксирующий М5Lх20 Д-500
Винт фиксирующий М5Lх20 Д-500
Винт фиксирующий
М5Lх20
В наличии: 42
1
50 ₽
2
Не настроено изображение
Патрон сверлильный БЗП Д-350ЭР
Патрон сверлильный быстрозажимной
Ø0,8…10 (3/8”-24UNF)
Нет в наличии
1
450 ₽
2*
Патрон сверлильный ДА-12-01 ЭР
Патрон сверлильный ДА-12-01 ЭР
Замена(аналог) или составная часть для замены поз.2
Нет в наличии
1
1,700 ₽
3
Шпиндель Д-350 ЭР
Шпиндель Д-350 ЭР
Шпиндель
В наличии: 1
1
210 ₽
4
Подшипник шариковый 6000Z Д-550
Подшипник шариковый 6000Z Д-550
Подшипник шариковый
6000Z (10х26х8)
В наличии: 9
1
180 ₽
4
Подшипник 180100/6000-2RS
Подшипник 180100/6000-2RS
Подшипник шариковый
6000-2RS (10х26х8)
В наличии: 112
1
80 ₽
4
Не настроено изображение
Подшипник (SKF) 10х26х8
Подшипник шариковый
6000-2Z (10х26х8) SKF (Италия)
Нет в наличии
1
250 ₽
4
Не настроено изображение
Подшипник 6000-2RSH (SKF) 10х26х8
Подшипник шариковый
6000-2RSH (10х26х8) SKF (Италия)
В наличии: 10
1
300 ₽
4*
Не настроено изображение
Подшипник шариковый 6000-2 RS Р-82ТС
Замена(аналог) или составная часть для замены поз.4
В наличии: 8
1
200 ₽
4*
Не настроено изображение
Подшипник шариковый 6000RZ
Замена(аналог) или составная часть для замены поз.4
Нет в наличии
1
170 ₽
4*
Не настроено изображение
Подшипник шариковый 6000-RT
Замена(аналог) или составная часть для замены поз.4
Нет в наличии
1
180 ₽
4*
Не настроено изображение
Подшипник 6000-2Z
Замена(аналог) или составная часть для замены поз.4
Нет в наличии
1
380 ₽
5
Колесо зубчатое Д-350 ЭР
Колесо зубчатое Д-350 ЭР
Колесо зубчатое
Z=43
В наличии: 2
1
150 ₽
6
Втулка Д-350ЭР
Втулка Д-350ЭР
Втулка
Ø8хØ12хS11х8
В наличии: 1
1
30 ₽
7
Подшипник шариковый П-32/1000Э
Подшипник шариковый П-32/1000Э
Подшипник шариковый
627Z (7х22х7)
В наличии: 7
1
190 ₽
7
Подшипник 180027/627-2RS
Подшипник 180027/627-2RS
Подшипник шариковый
627-2RS (7х22х7)
В наличии: 48
1
50 ₽
7
Не настроено изображение
Подшипник 627-2RSH (SKF) 7х22х7
Подшипник шариковый
627-2RSH (7х22х7) SKF (Италия)
В наличии: 6
1
290 ₽
7*
Не настроено изображение
Подшипник шариковый RH30/900ER
Замена(аналог) или составная часть для замены поз.7
В наличии: 1
1
70 ₽
8
Якорь с вентилятором Д-350 ЭР
Якорь с вентилятором Д-350 ЭР
Якорь с вентилятором
Ø32х30
Нет в наличии
1
620 ₽
8
Не настроено изображение
Нет в наличии
1
1,070 ₽
9
Колпачок щёткодержателя Д-350 ЭР
Колпачок щёткодержателя Д-350 ЭР
Колпачок щёткодержателя
В наличии: 9
2
30 ₽
10
Не настроено изображение
32.04.03.01.00
Корпус щёткодержателя в сборе
Нет данных о товаре
2
11
Щетка электрическая Д-350 ЭР
Щетка электрическая Д-350 ЭР
Щётка электрическая
5х8х11
В наличии: 13
2
80 ₽
12
Подшипник шариковый ЛШМ-900 626Z
Подшипник шариковый ЛШМ-900 626Z
Подшипник шариковый
626Z (6х19х6)
В наличии: 21
1
170 ₽
12
Подшипник 180026/626-2RS
Подшипник 180026/626-2RS
Подшипник шариковый
626-2RS (6х19х6)
В наличии: 23
1
80 ₽
12
Не настроено изображение
Подшипник (SKF) 6х19х6
Подшипник шариковый
626-2Z (6х19х6) SKF (Италия)
Нет в наличии
1
300 ₽
12*
Не настроено изображение
Подшипник шариковый 626 ZZ
Замена(аналог) или составная часть для замены поз.12
В наличии: 10
1
170 ₽
12*
Не настроено изображение
Подшипник шариковый Р-82/650
Замена(аналог) или составная часть для замены поз.12
В наличии: 5
1
180 ₽
13*

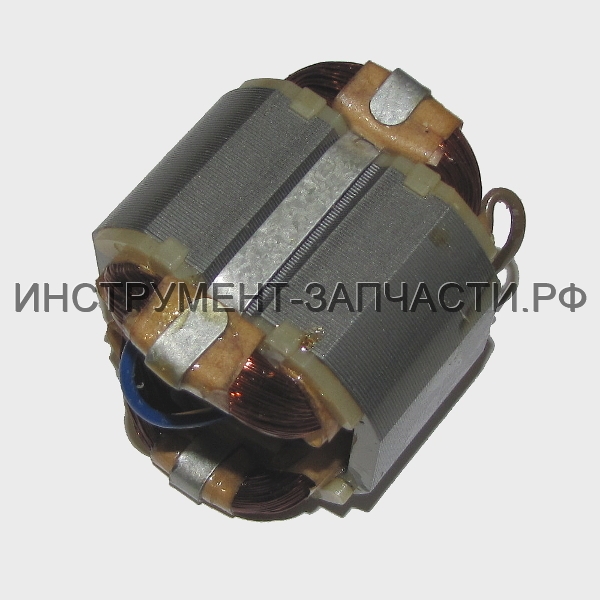

Статор в сборе Д-10/350ЭР
Статор в сборе Д-10/350ЭР
Статор в сборе
Ø56х30
Нет в наличии
1
470 ₽
14
Не настроено изображение
19.04.00.05.00
Проводник с пластиной контактной
Нет данных о товаре
1
16
Не настроено изображение
32.04.03.05.10
Стержень ферритовый с выводами
Нет данных о товаре
2
17
Выключатель в сборе
Выключатель в сборе
KEDU 071104001 EN61058 4(4)A 250V ~5E4
В наличии: 4
1
670 ₽
17*
Выключатель в сборе Defond CGQ-1104 4A
Выключатель в сборе Defond CGQ-1104 4A
Замена(аналог) или составная часть для замены поз.17
Нет в наличии
1
560 ₽
17*
Не настроено изображение
Выключатель D-10/350E
Замена(аналог) или составная часть для замены поз.17
Нет в наличии
1
530 ₽
18
Не настроено изображение
Конденсатор Д-13/650Э
Конденсатор
TNS-3TH0,22μF(X2)+2X4700PF(Y2) 250V~M 25/085/21/C
Нет в наличии
1
90 ₽
19
Не настроено изображение
01.04.00.04.00
Планка фиксации шнура
Нет данных о товаре
1
20
Винт 4х12
Винт 4х12
Винт
4х12
В наличии: 17
2
10 ₽
21
Не настроено изображение
Трубка защитная Д-500ЭР
Трубка защитная
Нет в наличии
1
50 ₽
22
Шнур питания с вилкой 2х0,75
Шнур питания с вилкой 2х0,75
Шнур питания с вилкой
H05VV-F/2х0,75мм²; L=2м
В наличии: 22
1
420 ₽
23
Винт 4х16
Винт 4х16
Винт
4х16
В наличии: 14
9
20 ₽
24
Не настроено изображение
В наличии: 2
1
170 ₽
26
Шпонка сегментная Д-350ЭР
Шпонка сегментная Д-350ЭР
Шпонка сегментная
3х3,6х9
В наличии: 21
1
30 ₽
27
Не настроено изображение
32.03.01.04.00
Кольцо запорное
Ø10
Нет данных о товаре
1
28
Не настроено изображение
32.03.01.06.00
Кольцо запорное
Ø9
Нет данных о товаре
1
