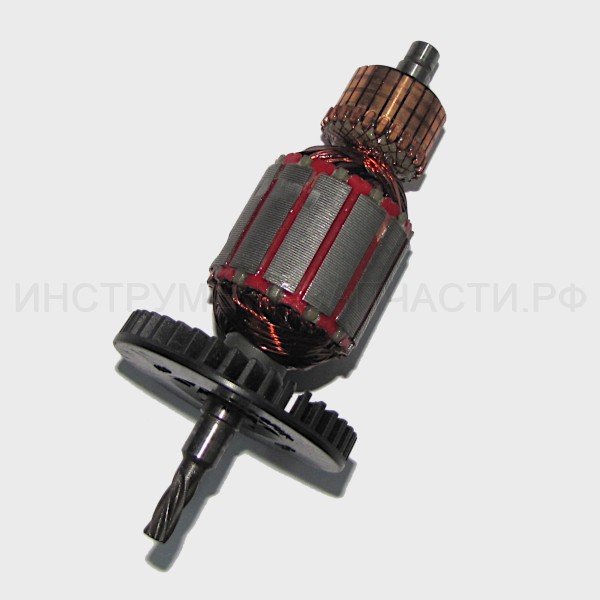

Дмитрий Кущев Схема и запчасти для дрели Интерскол Д-10/350ЭР Схема актуальна для изделий, у которых серийный номер начинается с 580. Рис. 1 Дрель Д-10/350ЭР (580.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.04.61.03.01 Винт фиксирующий M5x25лев. М5Lx25 Нет данных о товаре 1 2 2 00.20.20.01.01 Патрон сверлильный БЗП Д-350ЭР Патрон сверлильный БЗП Ø0.8-10мм (3/8”-24UNF) Нет в наличии 1 540 ₽ 3 3 580.02.61.03.01 Шпиндель Нет данных о товаре 1 4 4 00.01.01.01.61 Подшипник шариковый (9х24х7) 609RS специсполнение Подшипник шариковый 609.RS/609.Z 609RS/609Z (9х24х7) В наличии: 5 1 260 ₽ 4 4 609-2RSH Подшипник 609-2RSH (SKF) 9х24х7 Подшипник шариковый 609-2RSH 609-2RSH (9х24х7) SKF (Италия) В наличии: 2 1 370 ₽ 4 4 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS 609-2RS (9х24х7) В наличии: 150 1 80 ₽ 5 5 580.02.61.03.02 Колесо зубчатое z-40 Д-10/350ЭР Колесо зубчатое z-40 Нет в наличии 1 140 ₽ 6 6 580.07.61.03.05 Промщит Нет данных о товаре 1 7 7 00.01.02.01.17 Подшипник роликовый NR-HK0808 Подшипник роликовый HK0808 (8х12х8) В наличии: 24 2 220 ₽ 8 8 580.12.61.03.02 Якорь с вентилятором Д-10/350ЭР Якорь с вентилятором В наличии: 2 1 920 ₽ 9 9 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 9 9 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 9 9 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 9 9 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 10 10 580.12.61.03.01 Статор Д-10/350ЭР Статор В наличии: 1 1 700 ₽ 11 11 00.04.61.03.02 Винт саморез ST2.9x16 Нет данных о товаре 7 12 12 580.07.61.03.01 Корпус комплект (лев+прав) Д-10/350ЭР Корпус двигателя В наличии: 1 1 340 ₽ 13 13 458.04.03.01.00 Щетка электрическая П-24/650ЭР Щетка электрическая 5x8x15 В наличии: 72 2 110 ₽ 14 14 580.05.20.08.10 Щеткодержатель Нет данных о товаре 2 15 15 580.07.61.03.04 Толкатель переключателя Нет данных о товаре 1 16 16 580.12.61.03.08 Провод монтажный 65 L-65мм Нет данных о товаре 1 17 17 580.12.61.03.07 Провод монтажный 95 L-95мм Нет данных о товаре 1 18 18 580.12.61.03.04 Провод монтажный 100 L-100мм Нет данных о товаре 2 19 19 580.12.61.03.06 Провод монтажный 145 L-145мм Нет данных о товаре 1 20 20 580.12.61.03.05 Провод монтажный 165 L-165мм Нет данных о товаре 1 21 21 00.03.61.03.00 Выключатель Нет данных о товаре 1 22 22 580.07.61.03.03 Планка фиксации шнура Нет данных о товаре 1 23 23 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9x16 В наличии: 5 2 10 ₽ 24 24 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой H05VV-F 2x0.75мм 2.0м H05VV-F 2x0.75мм² L-2.0м В наличии: 24 1 510 ₽ 25 25 580.10.61.03.01 Трубка защитная шнура Нет данных о товаре 1 Кол-во: В корзину
