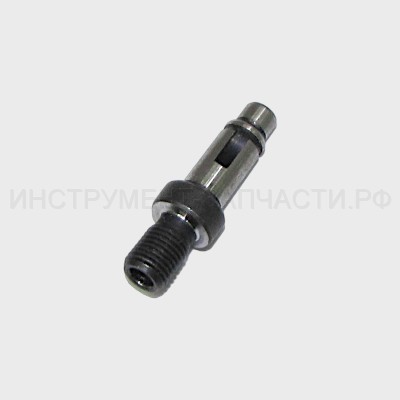

Дмитрий Кущев Схема и запчасти для дрели Интерскол Д-10/420ЭР Схема актуальна для изделий, у которых серийный номер начинается с 672. Рис. 1 Дрель Д-10/420ЭР (672.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт фиксирующий М5х20лев. M5Lx20 В наличии: 42 1 50 ₽ 2 2 00.20.20.01.01 Патрон сверлильный БЗП Д-350ЭР Патрон сверлильный БЗП Ø0.8-10мм (3/8”-24UNF) Нет в наличии 1 450 ₽ 2 2* 00.20.20.01.02 Патрон сверлильный ДА-12-01 ЭР Замена(аналог) или составная часть для замены поз.2 Нет в наличии 1 1,700 ₽ 3 3 672.03.01.01.00 Шпиндель Д-10/420ЭР (672) Шпиндель 3/8”-24UNF В наличии: 2 1 70 ₽ 4 4 00.01.01.01.43 Подшипник 609 RS Подшипник шариковый 609-RS 609RS (9х24х7) В наличии: 1 1 240 ₽ 4 4 609-2RSH Подшипник 609-2RSH (SKF) 9х24х7 Подшипник шариковый 609-2RSH 609-2RSH (9х24х7) SKF (Италия) В наличии: 3 1 370 ₽ 4 4 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS 609-2RS (9х24х7) В наличии: 146 1 80 ₽ 5 5 02.03.01.05.00 Шпонка сегментная ДУ-650ЭР Шпонка сегментная 3мм В наличии: 33 1 30 ₽ 5 5* 05.03.01.02.00 Шпонка сегментная Д-1050Р Замена(аналог) или составная часть для замены поз.5 Нет в наличии 1 20 ₽ 6 6 672.03.01.04.00 Колесо Д-10/420ЭР (672) Колесо Z41, Ø31.8 В наличии: 4 1 290 ₽ 7 7 00.02.99.02.20 Кольцо стопорное В9 Кольцо стопорное для вала Ø9 В наличии: 36 1 20 ₽ 8 8 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник 607Z 607Z (7х19х6) В наличии: 5 1 190 ₽ 8 8 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 8 8 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 8 8 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 28 1 60 ₽ 9 9 00.01.01.01.19 Подшипник 608RS Р-82ТС Подшипник 608RS 608RS (8х22х7) В наличии: 17 1 190 ₽ 9 9 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) В наличии: 20 1 300 ₽ 9 9 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 40 1 70 ₽ 9 9* 00.01.01.01.05 Подшипник шариковый 608Z Замена(аналог) или составная часть для замены поз.9 Нет в наличии 1 190 ₽ 9 9* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.9 Нет в наличии 1 150 ₽ 9 9* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.9 Нет в наличии 1 210 ₽ 9 9* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.9 Нет в наличии 1 120 ₽ 9 9* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.9 В наличии: 4 1 150 ₽ 10 10 672.04.02.00.00 Якорь в сборе Д-10/420ЭР (672) Якорь в сборе Ø33.8x30h В наличии: 1 1 1,100 ₽ 11 11 00.01.01.01.10 Подшипник шариковый ЛШМ-900 626Z Подшипник шариковый 626.Z 626.Z (6х19х6) В наличии: 21 1 170 ₽ 11 11 626-2RS Подшипник 180026/626-2RS Подшипник шариковый 626-2RS 626-2RS (6х19х6) В наличии: 23 1 80 ₽ 11 11* 00.01.01.01.28 Подшипник шариковый 626 ZZ Замена(аналог) или составная часть для замены поз.11 В наличии: 10 1 170 ₽ 11 11* 00.01.01.01.38 Подшипник шариковый Р-82/650 Замена(аналог) или составная часть для замены поз.11 В наличии: 5 1 180 ₽ 12 12 672.04.01.00.00 Статор в сборе Д-10/420ЭР (672) Статор в сборе 60x47x30h В наличии: 1 1 920 ₽ 13 13 672.04.03.01.00 Щеткодержатель Д-10/420ЭР (672) Щеткодержатель 4x6.5 В наличии: 2 2 30 ₽ 14 14 672.04.03.03.00 Щетка электрическая Нет данных о товаре 2 14 14 672.04.03.03.90 Щетки электрические (комплект - 2шт) Щетки электрические, комплект 2шт В наличии: 10 1 170 ₽ 16 16 672.04.01.05.00 Выключатель Д-10/420ЭР (672) Выключатель FA2-6/1BEK 6(6) 250V~5E4 В наличии: 2 1 330 ₽ 17 17 672.05.00.02.00 Переключатель реверса Д-10/420ЭР (672) Переключатель реверса PA6-GF30 В наличии: 2 1 30 ₽ 18 18 672.04.00.04.00 Планка прижимная Д-10/420ЭР (672) Планка прижимная PA6-GF30 В наличии: 1 1 10 ₽ 19 19 672.05.00.05.00 Корпус-накладка левая PA6-GF30 Нет данных о товаре 1 20 20 672.05.00.06.00 Корпус-накладка правая PA6-GF30 Нет данных о товаре 1 21 21 672.04.00.03.00 Втулка ввода кабеля PVC Нет данных о товаре 1 22 22 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой H05VV-F В наличии: 22 1 420 ₽ 23 23 00.02.03.01.02 Винт 4х12 Винт саморезный ST4x12 В наличии: 17 2 10 ₽ 24 24 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморезный ST3x14 В наличии: 4 9 20 ₽ A A 672.05.00.00.00 Корпус комплект (лев+прав) Д-10/420ЭР (672) Корпус (комплект) В наличии: 1 1 300 ₽ Кол-во: В корзину
