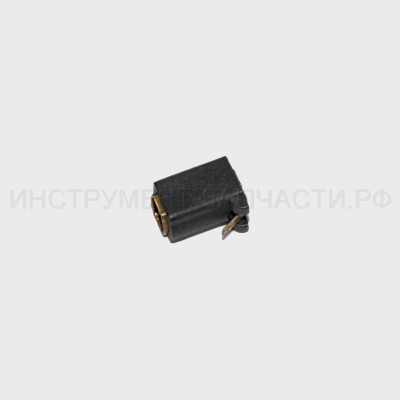

Дмитрий Кущев Схема и запчасти для дрели Интерскол Д-11/530ЭР Схема актуальна для изделий, у которых серийный номер начинается с 25. * Возможна замена соответствующих позиций. ** выпуск с 10.2008 года. Инструмент снят с производства Рис. 1 Дрель Д-11/530ЭР (25.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.10.01.01.07 Выключатель в сборе KEDU mod 47-36E 250V/6A Выключатель в сборе KEDU mod.47-36E 250V/6A Нет в наличии 1 40 ₽ 1 1* 00.10.01.05.03 Выключатель в сборе Defond CGQ-1104 4A Выключатель в сборе* DEFOND CGQ-1104 4(4)A 250V~5Е4 Нет в наличии 1 560 ₽ 2 2** 00.10.04.01.15 Конденсатор Д-13/650Э Конденсатор** TNS-3TH0,22μF(X2)+2X4700PF(Y2) 250V~M 25/085/21/C Нет в наличии 1 100 ₽ 3 3 25.04.00.06.00 Корпус Д-550 ЭР (Заказывать вместе с арт. 25.04.00.07.00) Корпус Нет в наличии 1 140 ₽ 4 4 01.04.03.02.00 Щетка электрическая Д-500ЭР Щётка электрическая В наличии: 25 2 100 ₽ 5 5 25.04.03.00.00 Щеткодержатель в сборе Д-11/530ЭР Щёткодержатель в сборе В наличии: 2 2 60 ₽ 25.04.03.01.00 Обоима щетки Д-550 ЭР Обойма щётки Нет в наличии 2 60 ₽ 25.04.03.02.00 Корпус щеткодержателя Д-550ЭР Корпус щёткодержателя В наличии: 8 2 50 ₽ 6 6 00.10.09.01.01 Колодка клеммная в сборе Нет в наличии 1 60 ₽ 7 7 01.04.00.04.00 Планка фиксации шнура Нет данных о товаре 1 8 8 01.04.00.05.00 Трубка защитная Д-500ЭР Трубка защитная Нет в наличии 1 50 ₽ 9 9 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой H05VV-F/2х0,75мм² В наличии: 28 1 510 ₽ 10 10* 25.04.01.01.00 Статор Д-550 ЭР Статор* Нет в наличии 1 410 ₽ 11 11 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 11 11 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 11 11 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 11 11 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 36 1 60 ₽ 12 12 25.04.02.00.01 Якорь с вентилятором Д-550 ЭР Якорь с вентилятором Нет в наличии 1 970 ₽ 13 13 00.01.01.01.11 Подшипник шариковый 6000Z Д-550 Подшипник шариковый 6000Z (10х26х8) В наличии: 9 1 220 ₽ 13 13 6000-2Z Подшипник (SKF) 10х26х8 Подшипник шариковый 6000-2Z (10х26х8) SKF (Италия) Нет в наличии 1 250 ₽ 13 13 6000-2RSH Подшипник 6000-2RSH (SKF) 10х26х8 Подшипник шариковый 6000-2RSH (10х26х8) SKF (Италия) Нет в наличии 1 360 ₽ 13 13 6000-2RS Подшипник 180100/6000-2RS Подшипник шариковый 6000-2RS (10х26х8) В наличии: 63 1 80 ₽ 14 14 00.01.03.01.00 Подшипник скольжения Д-11/540 Подшипник скольжения 5х10х6 Нет в наличии 1 30 ₽ 15 15 01.03.01.04.00 Кольцо уплотнительное Д-500ЭР Кольцо уплотнительное 10х12х1 силикон Нет в наличии 1 50 ₽ 16 16 25.03.01.02.00 Колесо зубчатое Д-550 ЭР Колесо зубчатое m=1,0/Z=39 В наличии: 3 1 480 ₽ 17 17 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Подшипник шариковый 6201Z (12х32х10) В наличии: 4 1 370 ₽ 17 17 6201-2Z Подшипник (SKF) 12х32х10 Подшипник шариковый 6201-2Z (12х32х10) SKF (Италия) Нет в наличии 1 320 ₽ 17 17 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ 17 17 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12х32х10) В наличии: 50 1 110 ₽ 18 18 25.03.01.01.00 Шпиндель Д-550 ЭР Шпиндель Нет в наличии 1 260 ₽ 19 19 00.20.20.05.00 Патрон сверлильный БЗП Д-530ЭР Патрон сверлильный БЗП Ø0,8…10 ( ½”-20UNF) Нет в наличии 1 540 ₽ 21 21 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт фиксирующий патрона М5Lх20 В наличии: 42 1 60 ₽ 23 23 25.04.00.07.00 Корпус-накладка Д-550 ЭР (Заказывать вместе с арт.25.04.00.06.00) Корпус-накладка Нет в наличии 1 140 ₽ 24 24 00.02.03.01.02 Винт 4х12 Винт 4х12 В наличии: 17 2 10 ₽ 25 25** 00.10.06.01.05 Кольцо ферритовое с выводами** 6/10 Нет данных о товаре 2 26 26 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 8 30 ₽ Кол-во: В корзину
