Д-11/540ЭР (197.*) с 06.04.2012

Дрель Интерскол Д-11/540ЭР (197.*)
Схема актуальна для изделий, у которых серийный номер начинается с 225.
* Возможна замена соответствующих позиций.
Инструмент снят с производства
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт фиксирующий М5Lх20 Д-500
Винт фиксирующий патрона
М5Lх20
В наличии
42
1 50.00
2 00.20.20.05.00 COM_VIRTUEMART_NO_IMAGE_SET Патрон сверлильный БЗП Д-530ЭР
Патрон сверлильный БЗП
Ø0,8…10 ( ½”-20UNF)
Нет в наличии
1 420.00
3 25.03.01.01.00 Шпиндель Д-550 ЭР Шпиндель Д-550 ЭР
Шпиндель
Нет в наличии
1 260.00
4 00.01.01.01.21 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 6201Z УШМ-150;2300
Подшипник шариковый
6201Z (12х32х10)
В наличии
4
1 290.00
4 6201-2Z COM_VIRTUEMART_NO_IMAGE_SET Подшипник (SKF) 12х32х10
Подшипник шариковый
6201-2Z (12х32х10) SKF (Италия)
Альтернатива
Нет в наличии
1 320.00
4 6201-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6201-2RSH (SKF) 12х32х10
Подшипник шариковый
6201-2RSH (12х32х10) SKF (Италия)
Альтернатива
Нет в наличии
1 390.00
4 6201-2RS Подшипник 180201/6201-2RS Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
Альтернатива
В наличии
40
1 110.00
5 25.03.01.02.00 Колесо зубчатое Д-550 ЭР Колесо зубчатое Д-550 ЭР
Колесо зубчатое
m=1,0/Z=39
В наличии
3
1 370.00
6 01.03.01.04.00 Кольцо уплотнительное Д-500ЭР Кольцо уплотнительное Д-500ЭР
Кольцо уплотнительное
Нет в наличии
1 50.00
7 00.01.03.01.00 COM_VIRTUEMART_NO_IMAGE_SET Подшипник скольжения Д-11/540
Подшипник скольжения
5х10х6
Нет в наличии
1 30.00
8 00.01.01.01.11 Подшипник шариковый 6000Z Д-550 Подшипник шариковый 6000Z Д-550
Подшипник шариковый
6000Z (10х26х8)
В наличии
10
1 170.00
8 6000-2Z COM_VIRTUEMART_NO_IMAGE_SET Подшипник (SKF) 10х26х8
Подшипник шариковый
6000-2Z (10х26х8) SKF (Италия)
Альтернатива
Нет в наличии
1 250.00
8 6000-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 6000-2RSH (SKF) 10х26х8
Подшипник шариковый
6000-2RSH (10х26х8) SKF (Италия)
Альтернатива
Нет в наличии
1 360.00
8 6000-2RS Подшипник 180100/6000-2RS Подшипник 180100/6000-2RS
Подшипник шариковый
6000-2RS (10х26х8)
Альтернатива
В наличии
96
1 80.00
9* 197.04.02.00.01 Якорь с вентилятором Д-11/540ЭР Якорь с вентилятором Д-11/540ЭР
Якорь с вентилятором*
Ø32х40 (YDB6R-11113)
Нет в наличии
1 950.00
9* 25.04.02.00.01 Якорь с вентилятором Д-550 ЭР Якорь с вентилятором Д-550 ЭР
Якорь с вентилятором*
Ø32х40
Нет в наличии
1 970.00
10 19.04.03.00.00 Щеткодержатель в сборе ДУ-580ЭР Щеткодержатель в сборе ДУ-580ЭР
Щёткодержатель в сборе
В наличии
37
2 60.00
11 19.04.03.03.00 Щетка электрическая ДУ-580ЭР Щетка электрическая ДУ-580ЭР
Щётка электрическая
5х8х10
Нет в наличии
2 80.00
12 19.04.03.04.00 Колпачок щеткодержателя ДУ-580ЭР Колпачок щеткодержателя ДУ-580ЭР
Колпачок щёткодержателя
Нет в наличии
2 30.00
13 00.01.01.01.06 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 607Z Д-500
Подшипник шариковый
607Z (7х19х6)
В наличии
4
1 180.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
13 607-2Z COM_VIRTUEMART_NO_IMAGE_SET Подшипник (SKF) 7х19х6
Подшипник шариковый
607-2Z (7х19х6) SKF (Италия)
Альтернатива
Нет в наличии
1 290.00
13 607-2RSH COM_VIRTUEMART_NO_IMAGE_SET Подшипник 607-2RSH (SKF) 7х19х6
Подшипник шариковый
607-2RSH (7х19х6) SKF (Италия)
Альтернатива
Нет в наличии
1 320.00
13 607-2RS Подшипник 180607/607-2RS Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS (7х19х6)
Альтернатива
В наличии
67
1 60.00

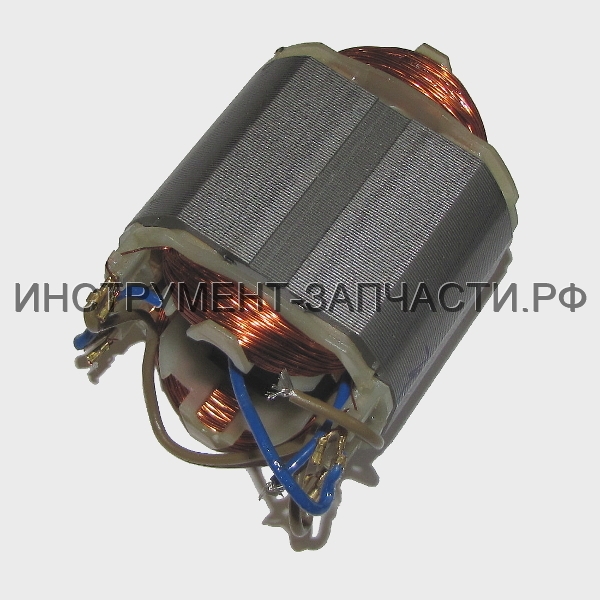

14* 197.04.01.01.01 Статор Д-11/540ЭР Статор Д-11/540ЭР
Статор*
Ø58х40
Нет в наличии
1 470.00
14* 25.04.01.01.00 Статор Д-550 ЭР Статор Д-550 ЭР
Статор*
Ø58х40
Нет в наличии
1 410.00
15
19.04.00.05.00
COM_VIRTUEMART_NO_IMAGE_SET Проводник с пластиной контактной
Нет данных о товаре
1

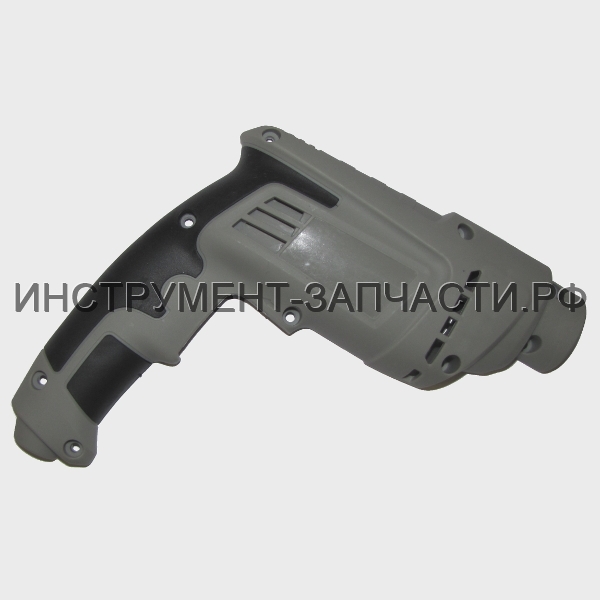

16 197.05.00.01.00 Корпус Д-11/540ЭР (Заказывать вместе с арт.197.05.00.02.00) Корпус Д-11/540ЭР (Заказывать вместе с арт.197.05.00.02.00)
Корпус
Нет в наличии
1 200.00
17 197.04.00.00.02 COM_VIRTUEMART_NO_IMAGE_SET Стержень ферритовый Д-11/540ЭР
Стержень ферритовый
Нет в наличии
2 50.00
18 00.10.01.01.19 Выключатель в сборе Выключатель в сборе
KEDU 071104001 EN61058 4(4)A 250V ~5E4
В наличии
3
1 630.00
19 00.10.04.01.15 COM_VIRTUEMART_NO_IMAGE_SET Конденсатор Д-13/650Э
Конденсатор
TNS-3TH0,22μF(X2)+2X4700PF(Y2) 250V~M 25/085/21/C
Нет в наличии
1 80.00
20 01.04.00.04.00 COM_VIRTUEMART_NO_IMAGE_SET Планка фиксации шнура
Нет в наличии
1 20.00
21 00.02.03.01.02 Винт 4х12 Винт 4х12
Винт
4х12
В наличии
17
2 10.00
22 01.04.00.05.00 COM_VIRTUEMART_NO_IMAGE_SET Трубка защитная Д-500ЭР
Трубка защитная
Нет в наличии
1 50.00
23 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой 2х0,75
Шнур питания с вилкой
H05VV-F/2х0,75мм²; L=2м
В наличии
41
1 400.00

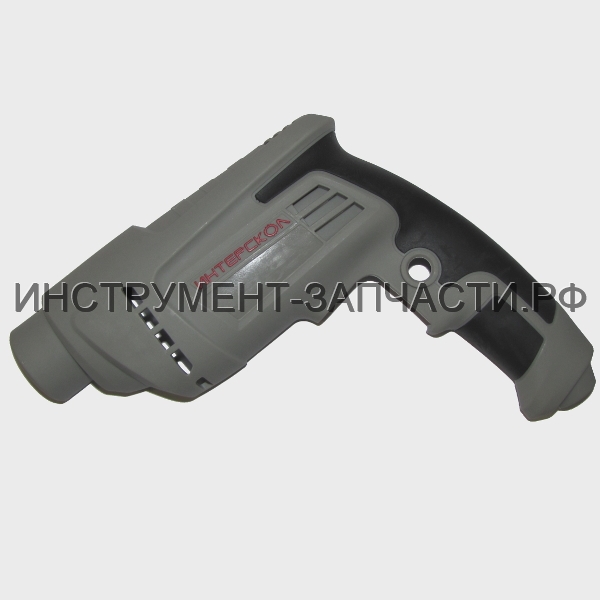

24 197.05.00.02.00 Корпус-накладка Д-11/540ЭР (Заказывать вместе с арт.197.05.00.01.00) Корпус-накладка Д-11/540ЭР (Заказывать вместе с арт.197.05.00.01.00)
Корпус-накладка
Нет в наличии
1 200.00
26 00.02.03.01.04 Винт 4х16 Винт 4х16
Винт
4х16
В наличии
22
9 20.00
1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9* 9* 10 10 11 11 12 12 13 13 14* 14* 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22 22 23 23 24 24 26 26
