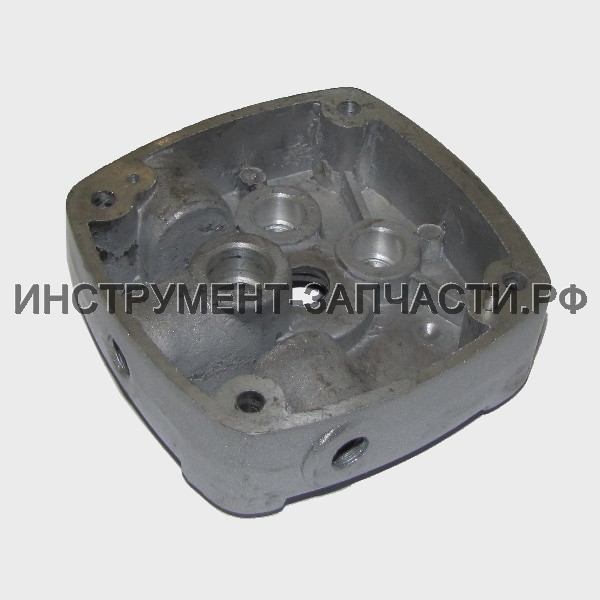

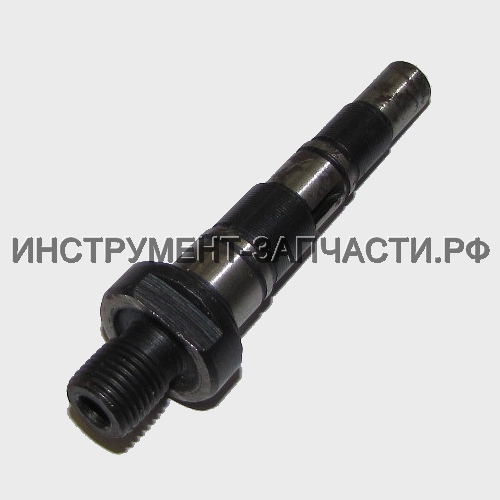

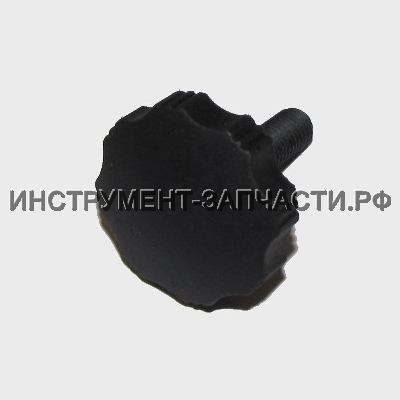

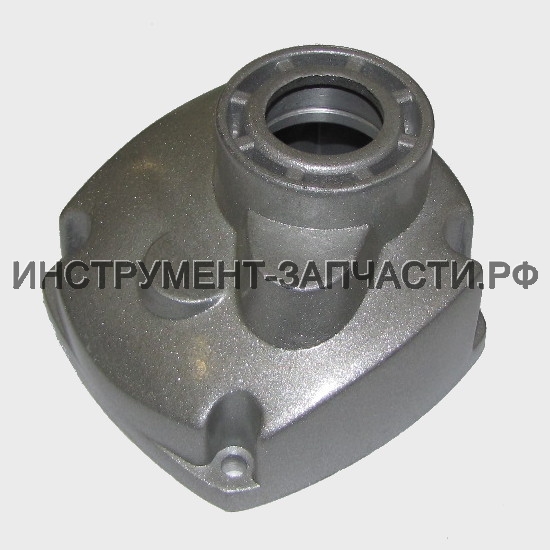

Дмитрий Кущев Схема и запчасти для дрели Интерскол Д-16/1050Р2 Схема актуальна для изделий, у которых серийный номер начинается с 369. Рис. 1 Дрель Д-16/1050Р2 (369.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.35 Винт фиксирующий M6Lх26 Винт фиксирующий М6Lх26 М6Lх26 В наличии: 25 1 40 ₽ 2+15 2+15 00.20.20.03.00 Патрон сверлильный Д-1050Р Патрон сверлильный Ø3-16мм (½”-20UNF) (с ключом) Нет в наличии 1 1,500 ₽ 3 3 05.03.01.01.00 Шпиндель Д-1050Р Шпиндель В наличии: 3 1 220 ₽ 4 4 05.03.00.01.00 Корпус редуктора Д-1050ЭР Корпус редуктора В наличии: 1 1 1,300 ₽ 5 5 05.03.00.02.00 Штифт ориентирующий Ø3х10 В наличии: 1 2 20 ₽ 6 6 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Подшипник шариковый 6002.2Z 6002.2Z (15х32х9) Нет в наличии 1 280 ₽ 6 6 6002-2Z Подшипник (SKF) 15х32х9 Подшипник шариковый 6002-2Z 6002-2Z (15х32х9) SKF (Италия) Нет в наличии 1 320 ₽ 6 6 6002-2RSH Подшипник 6002-2RSH (SKF) 15х32х9 Подшипник шариковый 6002-2RSH 6002-2RSH (15х32х9) SKF (Италия) Нет в наличии 1 370 ₽ 6 6 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS 6002-2RS (15х32х9) В наличии: 110 1 70 ₽ 7 7 00.02.99.01.10 Кольцо стопорное А32 Кольцо стопорное для отв. А32 В наличии: 9 1 30 ₽ 8 8 00.02.99.02.10 Кольцо стопорное В15 Кольцо стопорное для вала Ø15 В наличии: 14 1 20 ₽ 9 9 02.03.01.05.00 Шпонка сегментная ДУ-650ЭР Шпонка сегментная 3х3.7х10 В наличии: 33 3 30 ₽ 10 10 05.03.01.03.00 Колесо зубчатое Z-38 Д-1050Р Колесо зубчатое Z=38 В наличии: 4 1 230 ₽ 11 11 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное для вала В12 В наличии: 5 2 30 ₽ 12 12 00.01.02.01.07 Подшипник роликовый НК1012 Д1050Р Подшипник роликовый НК1012 НК1012 (10х14х12) В наличии: 4 1 540 ₽ 13 13 00.02.04.02.03 Болт М10х40 В наличии: 2 1 70 ₽ 14 14 05.02.00.01.00 Ручка боковая Д-1050Р Ручка боковая В наличии: 2 1 540 ₽ 2+15 15 00.20.20.03.01 Ключ патронный Нет в наличии 1 110 ₽ 16 16 00.02.03.01.31 Винт 5х52 Винт саморез ST5x55(ST5x52) Нет в наличии 4 50 ₽ 17 17 05.03.00.03.00 Прокладка В наличии: 2 1 20 ₽ 18 18 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник роликовый НК0810 HK0810 (8х12х10) В наличии: 15 4 290 ₽ 19 19 05.03.02.01.00 Вал-шестерня Д-1050Р Вал-шестерня В наличии: 2 1 200 ₽ 20 20 05.03.02.02.00 Колесо зубчатое Z37 Д-1050Р Колесо зубчатое Z=37 В наличии: 2 1 200 ₽ 21 21 05.04.01.01.00 Щит промежуточный Д-1050Р Щит промежуточный В наличии: 2 1 510 ₽ 22 22 05.03.03.01.00 Вал-шестерня Д-1050Р Вал-шестерня В наличии: 4 1 210 ₽ 23 23 05.03.03.02.00 Колесо зубчатое Z33 Д-1050Р Колесо зубчатое Z=33 В наличии: 4 1 200 ₽ 24 24 00.02.99.02.03 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо стопорное для вала В10 В наличии: 23 1 10 ₽ 25 25 05.04.01.04.00 Экран металлический В наличии: 1 1 30 ₽ 26 26 369.04.02.01.00 Якорь с вентилятором Д-16/1050ЭР2 Якорь с вентилятором Ø41.3х40, Допускается замена на 05.04.05.01.00 В наличии: 1 1 1,960 ₽ 26 26 05.04.05.01.00 Якорь с вентилятором Д-1050Р Якорь с вентилятором Нет в наличии 1 2,200 ₽ 27 27 00.01.01.01.23 Подшипник 608ZZ Подшипник шариковый 608.ZZ 608ZZ (8х22х7) Нет в наличии 1 170 ₽ 27 27 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 27 27 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 27 27 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 168 1 80 ₽ 27 27 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 28 28 52.04.02.02.00 Втулка резиновая КМ-1000Э Втулка резиновая В наличии: 6 1 50 ₽ 29 29 05.04.01.03.00 Кольцо фетровое Д-1050Р Кольцо фетровое В наличии: 2 1 30 ₽ 30 30 05.04.01.02.00 Кольцо резиновое Д-1050Р Кольцо резиновое В наличии: 2 1 30 ₽ 31 31 00.01.01.01.20 Подшипник шариковый 6000-2 RS Р-82ТС Подшипник шариковый 6000.2RS 6000-2RS (10х26х8) В наличии: 9 1 240 ₽ 31 31 6000-2RSH Подшипник 6000-2RSH (SKF) 10х26х8 Подшипник шариковый 6000-2RSH 6000-2RSH (10х26х8) SKF (Италия) Нет в наличии 1 360 ₽ 31 31 6000-2RS Подшипник 180100/6000-2RS Подшипник шариковый 6000-2RS 6000-2RS (10х26х8) В наличии: 112 1 80 ₽ 32 32 369.04.00.01.01 Бумага изоляционная нд Нет данных о товаре 1 33 33 00.10.06.01.01 Кольцо ферритовое с выводом ДУ-650ЭР Кольцо ферритовое 18μH,60/110 Нет в наличии 1 50 ₽ 34 34 369.04.00.01.00 Диафрагма нд Нет данных о товаре 1 35 35 05.04.03.00.00 Статор в сборе Д-1050Р Статор в сборе Ø72х40 В наличии: 3 1 1,500 ₽ 37 37 05.04.04.01.00 Колпачок щёткодержателя Колпачок щеткодержателя В наличии: 10 2 20 ₽ 38 38 00.10.06.01.01 Кольцо ферритовое с выводом ДУ-650ЭР Кольцо ферритовое 18μH,60/110 Нет в наличии 1 50 ₽ 39 39 05.04.04.02.00 Щётка электрическая Д-1050Р Щётка электрическая 6х10х13 В наличии: 91 2 120 ₽ 40 40+37 05.04.04.04.00 Корпус щёткодержателя Д-1050Р Корпус щеткодержателя В наличии: 11 2 210 ₽ 41 41 00.02.03.01.10 Винт 4х55 Р-82ТС Винт саморез ST4x55 Нет в наличии 2 50 ₽ 42 42 00.10.01.01.03 Выключатель Д-1050Р Выключатель KEDU HY29C 8.5А/250В - 5Е4 В наличии: 10 1 690 ₽ 44+52 44+52 369.05.00.00.00 Корпус двигателя с ручкой - комплект компл. (поз.44+поз.52) Нет данных о товаре 1 45 45 05.04.00.04.00 Заглушка В наличии: 2 1 20 ₽ 46 46 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка М8х1 М8 В наличии: 1 1 30 ₽ 47 47 369.05.00.02.00 Крышка корпуса двигателя Д-16/1050ЭР2 Крышка корпуса двигателя В наличии: 2 1 210 ₽ 48 48 369.02.00.03.00 Ручка Д-16/1050ЭР2 Ручка В наличии: 10 1 290 ₽ 49 49 05.02.00.04.00 Винт барашковый М8 В наличии: 5 1 60 ₽ 50 50 00.02.03.01.04 Винт 4х16 Винт саморез ST4х16 В наличии: 14 4 30 ₽ 51 51 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт саморез ST4х18 В наличии: 1 2 20 ₽ 53 53 05.04.00.07.00 Фиксатор клавиши Д-1050Р Фиксатор клавиши В наличии: 1 1 40 ₽ 54 54 00.10.05.01.04 Блок помехоподавляющий Д-16/1050 Блок помехоподавляющий MXY 0.22µF X2R=2x4700рF/Y2M Нет в наличии 1 200 ₽ 56 56 00.02.03.01.04 Винт 4х16 Винт саморез ST4x16 В наличии: 14 2 30 ₽ 57 57+56 05.04.00.09.00 Планка фиксации шнура В наличии: 1 1 20 ₽ 58 58 05.04.00.08.00 Трубка защитная Трубка защитная шнура Нет в наличии 1 60 ₽ Кол-во: В корзину
