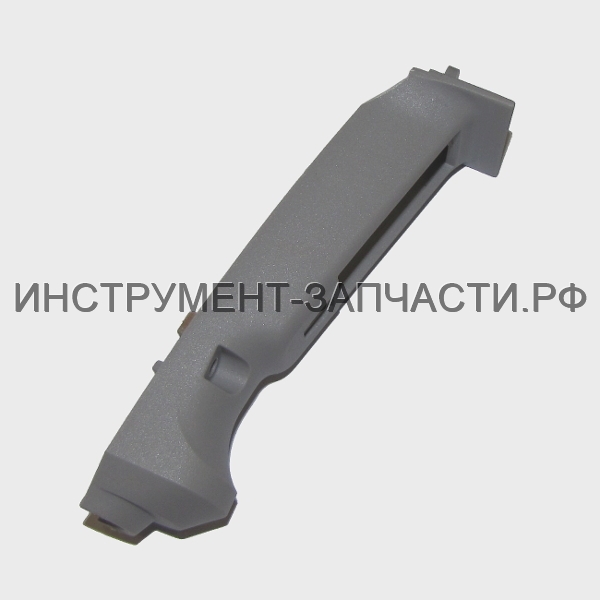

Дмитрий Кущев Схема и запчасти для дрели Интерскол Д-16/1050Р2 Схема актуальна для изделий, у которых серийный номер начинается с 369. Рис. 1 Дрель Д-16/1050Р2 (369.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.35 Винт фиксирующий M6Lх26 Винт фиксирующий М6Lх22 В наличии: 25 1 40 ₽ 2 2 00.20.20.03.00 Патрон сверлильный Д-1050Р Патрон сверлильный в сборе Ø3…16мм (½”-20UNF) Нет в наличии 1 1,250 ₽ 3 3 05.03.01.01.00 Шпиндель Д-1050Р Шпиндель В наличии: 3 1 190 ₽ 4 4 05.03.00.01.00 Корпус редуктора Д-1050ЭР Корпус редуктора В наличии: 1 1 1,080 ₽ 5 5 05.03.00.02.00 Штифт ориентирующий Ø3х8 В наличии: 1 2 10 ₽ 6 6 00.01.01.01.17 Подшипник 6002RS ДП-2000 Подшипник шариковый 6002.2RS (15х32х9) В наличии: 5 1 230 ₽ 6 6 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS (15х32х9) В наличии: 106 1 70 ₽ 6 6* 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Замена(аналог) или составная часть для замены поз.6 Нет в наличии 1 230 ₽ 6 6* 00.01.01.01.27 Подшипник шариковый 6002Z УШМ-115;125;150 Замена(аналог) или составная часть для замены поз.6 Нет в наличии 1 200 ₽ 6 6* 00.01.01.01.50 Подшипник шариковый 6002 ZV Замена(аналог) или составная часть для замены поз.6 В наличии: 7 1 240 ₽ 7 7 00.02.99.01.01 Кольцо стопорное А32 УШМ-2000 Кольцо стопорное пружинное А32 В наличии: 3 1 40 ₽ 8 8 00.02.99.02.10 Кольцо стопорное В15 Кольцо стопорное пружинное B15 В наличии: 14 1 10 ₽ 9 9 05.03.01.02.00 Шпонка сегментная Д-1050Р Шпонка сегментная 3х3,7х10 Нет в наличии 3 20 ₽ 9 9* 02.03.01.05.00 Шпонка сегментная ДУ-650ЭР Замена(аналог) или составная часть для замены поз.9 В наличии: 33 3 30 ₽ 9 9* 34400200101 Шпонка СТ10049 Замена(аналог) или составная часть для замены поз.9 В наличии: 5 3 20 ₽ 10 10 05.03.01.03.00 Колесо зубчатое Z-38 Д-1050Р Колесо зубчатое Z=38 В наличии: 4 1 190 ₽ 11 11 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное пружинное В12 В наличии: 5 2 30 ₽ 12 12 00.01.02.01.07 Подшипник роликовый НК1012 Д1050Р Подшипник роликовый НК1012 (10х14х12) В наличии: 4 1 450 ₽ 13 13 00.02.04.02.03 Болт М10х40 В наличии: 2 1 60 ₽ 14 14 369.02.00.01.00 Ручка боковая Д-16/1050ЭР2 Ручка боковая Допускается замена на 05.02.00.01.00 Нет в наличии 1 450 ₽ 14 14* 05.02.00.01.00 Ручка боковая Д-1050Р Замена(аналог) или составная часть для замены поз.14 В наличии: 2 1 450 ₽ 15 15 00.20.20.03.01 Ключ патронный Нет в наличии 1 100 ₽ 16 16 00.02.03.01.31 Винт 5х52 Винт 5х52 Нет в наличии 4 10 ₽ 17 17 05.03.00.03.00 Прокладка В наличии: 2 1 20 ₽ 18 18 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник роликовый НК0810 (8х12х10) В наличии: 15 4 240 ₽ 19 19 05.03.02.01.00 Вал-шестерня Д-1050Р Вал-шестерня В наличии: 2 1 160 ₽ 20 20 05.03.02.02.00 Колесо зубчатое Z37 Д-1050Р Колесо зубчатое Z=37 В наличии: 2 1 170 ₽ 21 21 05.04.01.01.00 Щит промежуточный Д-1050Р Щит промежуточный В наличии: 2 1 430 ₽ 21 21* 05.04.01.00.90 Щит промежуточный в сборе Д-16/1050Р2 Замена(аналог) или составная часть для замены поз.21 Нет в наличии 1 840 ₽ 22 22 05.03.03.01.00 Вал-шестерня Д-1050Р Вал-шестерня В наличии: 4 1 180 ₽ 22 22* 05.03.02.00.90 Блок шестерен 1 ступени Д-16/1050Р2 Замена(аналог) или составная часть для замены поз.22 Нет в наличии 1 340 ₽ 23 23 05.03.03.02.00 Колесо зубчатое Z33 Д-1050Р Колесо зубчатое Z=33 В наличии: 4 1 170 ₽ 23 23* 05.03.02.00.90 Блок шестерен 1 ступени Д-16/1050Р2 Замена(аналог) или составная часть для замены поз.23 Нет в наличии 1 340 ₽ 24 24 00.02.99.02.03 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо стопорное пружинное В10 В наличии: 23 1 10 ₽ 25 25 05.04.01.04.00 Экран металлический В наличии: 1 1 20 ₽ 26 26 369.04.02.01.00 Якорь с вентилятором Д-16/1050ЭР2 Якорь с вентилятором Ø41,3х40, Допускается замена на 05.04.05.01.00 В наличии: 1 1 1,640 ₽ 26 26* 05.04.02.01.00 Якорь с вентилятором Д-1050Р Замена(аналог) или составная часть для замены поз.26 Нет в наличии 1 1,650 ₽ 26 26* 05.04.05.01.00 Якорь с вентилятором Д-1050Р Замена(аналог) или составная часть для замены поз.26 Нет в наличии 1 1,840 ₽ 27 27 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608Z (8х22х7) Нет в наличии 1 190 ₽ 27 27 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 40 1 70 ₽ 27 27* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.27 В наличии: 17 1 190 ₽ 27 27* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.27 Нет в наличии 1 150 ₽ 27 27* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.27 Нет в наличии 1 210 ₽ 27 27* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.27 Нет в наличии 1 120 ₽ 27 27* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.27 В наличии: 4 1 150 ₽ 28 28 05.04.02.02.00 Втулка резиновая Д-1050ЭР Втулка резиновая Нет в наличии 1 40 ₽ 29 29 05.04.01.03.00 Кольцо фетровое Д-1050Р Кольцо фетровое Ø9хØ18х4 В наличии: 3 1 30 ₽ 30 30 05.04.01.02.00 Кольцо резиновое Д-1050Р Кольцо резиновое В наличии: 2 1 30 ₽ 31 31 00.01.01.01.20 Подшипник шариковый 6000-2 RS Р-82ТС Подшипник шариковый 6000.2RS (10х26х8) В наличии: 8 1 200 ₽ 31 31 6000-2RS Подшипник 180100/6000-2RS Подшипник шариковый 6000-2RS (10х26х8) В наличии: 112 1 80 ₽ 31 31* 00.01.01.01.11 Подшипник шариковый 6000Z Д-550 Замена(аналог) или составная часть для замены поз.31 В наличии: 9 1 180 ₽ 31 31* 00.01.01.01.32 Подшипник шариковый 6000RZ Замена(аналог) или составная часть для замены поз.31 Нет в наличии 1 170 ₽ 31 31* 00.01.01.01.66 Подшипник шариковый 6000-RT Замена(аналог) или составная часть для замены поз.31 Нет в наличии 1 180 ₽ 31 31* 00.01.26.10.08 Подшипник 6000-2Z Замена(аналог) или составная часть для замены поз.31 Нет в наличии 1 380 ₽ 32 32 369.04.00.01.00 Бумага изоляционная Нет данных о товаре 1 33 33 00.10.06.02.02 Стержень ферритовый (черный) L=20,Ø=5мм, 18µН Нет данных о товаре 1 34 34 05.04.00.01.00 Диафрагма Д-1050Р Диафрагма В наличии: 1 1 60 ₽ 35 35 05.04.03.00.00 Статор в сборе Д-1050Р Статор в сборе Ø72х40 В наличии: 3 1 1,250 ₽ 35 35* БУ_05.04.03.00.00 БУ_Статор в сборе Д-1050Р Замена(аналог) или составная часть для замены поз.35 В наличии: 3 1 470 ₽ 37 37 05.04.04.01.00 Колпачок щёткодержателя Колпачок щеткодержателя В наличии: 10 2 20 ₽ 38 38 00.10.06.02.02 Стержень ферритовый (голубой) L=20,Ø=5мм, 18µН Нет данных о товаре 1 39 39 05.04.04.02.00 Щётка электрическая Д-1050Р Щётка электрическая 6х10х13 В наличии: 91 2 100 ₽ 39 39* 04.04.04.03.00 Щётка (исп. 01) ДУ-1000ЭР Замена(аналог) или составная часть для замены поз.39 Нет в наличии 2 110 ₽ 39 39* 05.04.04.02.01 Щетки электрические в индивидуальной упаковке для Д-16/1050Р (комплект - 2шт.) Замена(аналог) или составная часть для замены поз.39 Нет в наличии 1 80 ₽ 39 39* 17.04.03.02.00 Щетка электрическая Р-110 Замена(аналог) или составная часть для замены поз.39 В наличии: 14 2 140 ₽ 40 40 05.04.04.04.00 Корпус щёткодержателя Д-1050Р Корпус щёткодержателя В наличии: 11 2 180 ₽ 40 40* 05.04.04.00.90 Узел щеточный в сборе Д-16/1050Р2 Замена(аналог) или составная часть для замены поз.40 Нет в наличии 2 640 ₽ 41 41 00.02.03.01.10 Винт 4х55 Р-82ТС Винт 4х55 Нет в наличии 2 10 ₽ 42 42 00.10.01.01.03 Выключатель Д-1050Р Выключатель KEDU HY29C-2 16(10)А/250В ~ 5Е4 В наличии: 10 1 570 ₽ 44 44 369.05.00.01.00 Корпус двигателя Д-16/1050ЭР2 (Заказывать вместе с арт.369.05.00.04.00) Корпус двигателя Нет в наличии 1 490 ₽ 44 44* 369.05.00.00.00 Корпус двигателя с ручкой - комплект Д-16/1050Р2 (369) Замена(аналог) или составная часть для замены поз.44 Нет в наличии 1 660 ₽ 45 45 369.05.00.03.00 Заглушка Д-16/1050ЭР2 Заглушка Нет в наличии 1 20 ₽ 46 46 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка М8 В наличии: 1 1 20 ₽ 47 47 369.05.00.02.00 Крышка корпуса двигателя Д-16/1050ЭР2 Крышка корпуса двигателя В наличии: 2 1 180 ₽ 48 48 369.02.00.03.00 Ручка Д-16/1050ЭР2 Ручка Допускается замена на 05.02.00.03.00 В наличии: 10 1 240 ₽ 48 48* 05.02.00.03.00 Ручка Д-1050Р Замена(аналог) или составная часть для замены поз.48 Нет в наличии 1 170 ₽ 49 49 05.02.00.04.00 Винт барашковый М8х28 В наличии: 5 1 40 ₽ 50 50 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 4 20 ₽ 51 51 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт 4х18 В наличии: 1 2 20 ₽ 52 52 369.05.00.04.00 Накладка ручки Д-16/1050ЭР2 (Заказывать вместе с арт.369.05.00.01.00) Накладка ручки В наличии: 5 1 130 ₽ 52 52* 369.05.00.00.00 Корпус двигателя с ручкой - комплект Д-16/1050Р2 (369) Замена(аналог) или составная часть для замены поз.52 Нет в наличии 1 660 ₽ 53 53 05.04.00.07.00 Фиксатор клавиши Д-1050Р Фиксатор клавиши В наличии: 1 1 40 ₽ 54 54 00.10.05.01.04 Блок помехоподавляющий Д-16/1050 Блок помехоподавляющий MXY 0,22µF X2R=2x4700рF\Y2M Нет в наличии 1 170 ₽ 55 55 00.10.09.01.01 Колодка клеммная в сборе Нет в наличии 1 40 ₽ 56 56 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 2 20 ₽ 57 57 05.04.00.09.00 Планка фиксации шнура В наличии: 1 1 10 ₽ 58 58 05.04.00.08.00 Трубка защитная Нет в наличии 1 50 ₽ 59 59 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H07RN-F / 2х1,0mm² В наличии: 2 1 1,200 ₽ 59 59* 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Замена(аналог) или составная часть для замены поз.59 Нет в наличии 1 560 ₽ 59 59* 325.10.02.03.01 Шнур питания в сборе П-30/900ЭР-2 Замена(аналог) или составная часть для замены поз.59 Нет в наличии 1 740 ₽ Кол-во: В корзину
