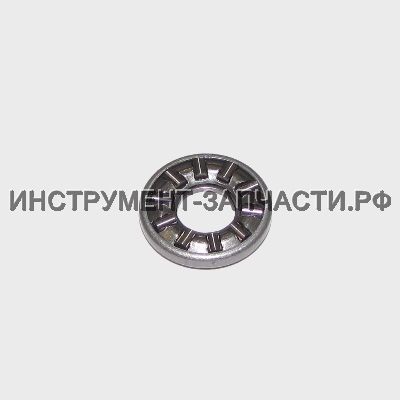

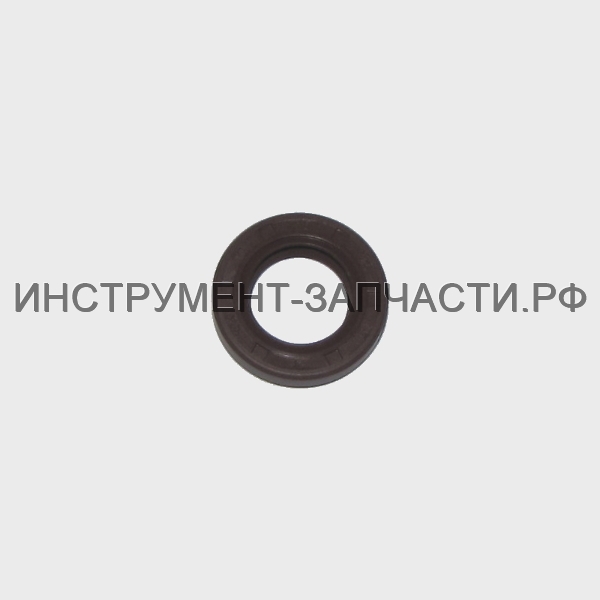

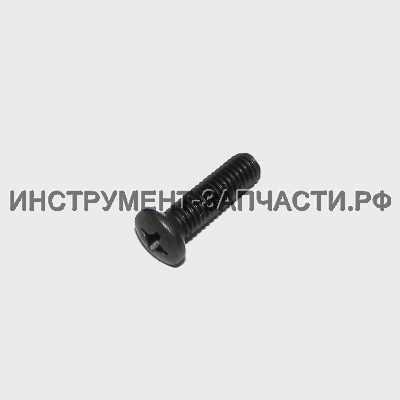

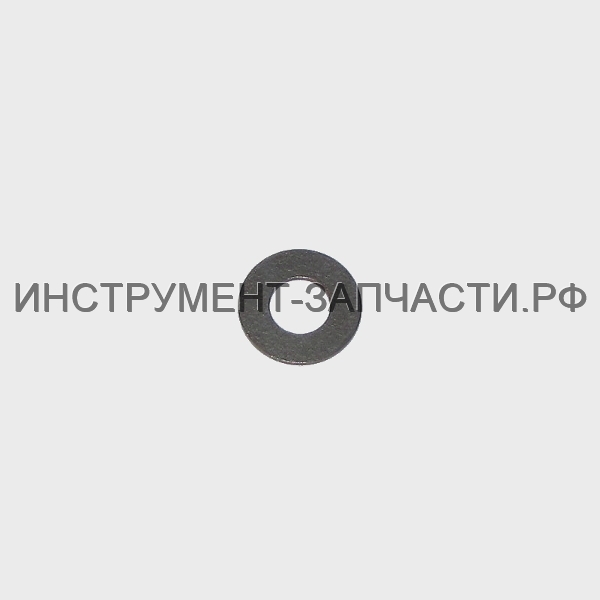

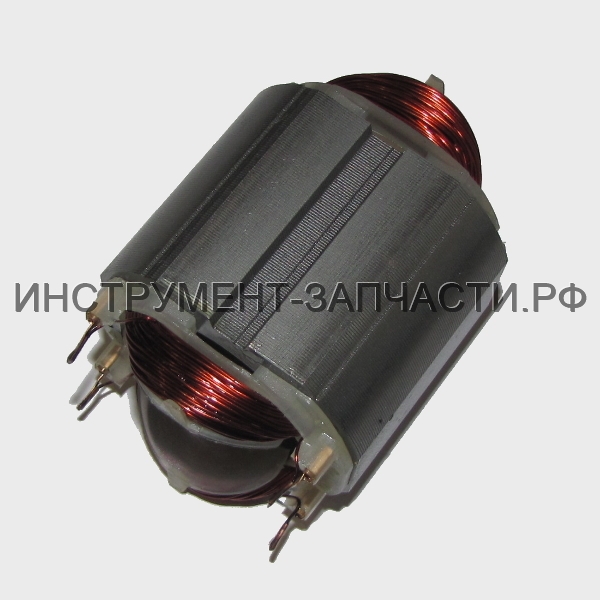

Дмитрий Кущев Схема и запчасти для дрели Интерскол Д-16/850ЭР Схема актуальна для изделий, у которых серийный номер начинается с 320. Рис. 1 Дрель Д-16/850ЭР (320.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.29 Винт фиксирующий M6Lх20 Д-550 ЭР Винт фиксирующий M6Lx20 В2.M6LH-6ex20. ГОСТ 17475-80 В наличии: 91 1 30 ₽ 2 2 00.20.20.08.00 Патрон сверлильный Д-13/700ЭР, Д-16/850ЭР Патрон сверлильный Ø1.5-13мм (½”-20UNF) (БЗП) Нет в наличии 1 1,090 ₽ 3 3 320.05.00.00.00 Корпус редуктора в сборе Нет данных о товаре 1 3-1 3-1 320.03.00.03.01 Шпиндель Нет данных о товаре 1 3-2 3-2 00.02.99.01.21 Кольцо стопорное для отв. A36 Нет данных о товаре 2 3-3 3-3 328.03.00.48.00 Манжета П-28/800ЭВ Манжета В наличии: 1 1 190 ₽ 3-4 3-4 00.01.01.01.15 Подшипник 6202RZ Подшипник шариковый 6202.2RZ 6202RZ (15х35х11) Нет в наличии 1 310 ₽ 3-4 3-4 6202-2RSH Подшипник 6202-2RSH (SKF) 15х35х11 Подшипник шариковый 6202-2RSH 6202-2RSH (15х35х11) SKF (Италия) Нет в наличии 1 470 ₽ 3-4 3-4 6202-2RS Подшипник 180202/6202-2RS Подшипник шариковый 6202-2RS 6202-2RS (15х35х11) В наличии: 36 1 110 ₽ 3-5 3-5 320.05.00.01.00 Корпус редуктора Д-16/850ЭР Корпус редуктора В наличии: 1 1 900 ₽ 3-6 3-6 320.04.00.07.00 Штифт Нет данных о товаре 2 3-7 3-7 00.01.02.01.26 Подшипник роликовый HK0608 Подшипник роликовый HK0608 (6х10х8) В наличии: 1 1 90 ₽ 3-8 3-8 320.03.00.04.00 Втулка дистанционная Д-16/850ЭР (320) Втулка дистанционная В наличии: 2 1 50 ₽ 3-9 3-9 320.03.00.06.00 Колесо зубчатое Д-16/850ЭР Колесо зубчатое Z=45 В наличии: 1 1 290 ₽ 4 4 00.02.03.01.46 Винт 4х35 Винт саморез ST4х35 В наличии: 3 5 20 ₽ 5 5 100.03.02.07.00 Шайба П-22/620ЭР Шайба В наличии: 9 2 20 ₽ 6 6 100.03.00.15.00 Подшипник упорный П-22/620ЭР Подшипник упорный AXK0614 (6х14х3.5) В наличии: 2 1 80 ₽ 7 7 320.03.00.03.00 Вал шестерня в сборе Д-16/850ЭР (320) Вал шестерня в сборе В наличии: 1 1 300 ₽ 7-1 7-1 320.03.01.02.00 Вал промежуточный Д-16/850ЭР Вал шестерня Z=8 В наличии: 1 1 170 ₽ 7-2 7-2 320.03.01.03.00 Колесо зубчатое Нет данных о товаре 1 8 8 328.03.00.42.00 Прокладка П-28/800ЭВ Прокладка уплотнительная В наличии: 1 1 20 ₽ 9 9 320.03.03.00.00 Промщит в сборе Д-16/850ЭР (320) Промщит в сборе В наличии: 1 1 750 ₽ 9-1 9-1 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник роликовый НК0810 HK0810 (8х12х10) В наличии: 15 1 290 ₽ 9-2 9-2 00.01.01.01.63 Подшипник шариковый 606 Z(6х17х6) Подшипник шариковый 606Z 606Z (6x17x6) В наличии: 24 1 250 ₽ 9-3 9-3 320.03.03.01.00 Промщит Д-16/850ЭР (320) Промщит В наличии: 1 1 330 ₽ 9-4 9-4 68.03.02.04.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø23.2х2.4 В наличии: 18 1 60 ₽ 10 10 00.01.01.01.61 Подшипник шариковый (9х24х7) 609RS специсполнение Подшипник шариковый 609.RS/609.Z 609RS/609Z (9х24х7) В наличии: 5 1 260 ₽ 10 10 609-2RSH Подшипник 609-2RSH (SKF) 9х24х7 Подшипник шариковый 609-2RSH 609-2RSH (9х24х7) SKF (Италия) В наличии: 2 1 370 ₽ 10 10 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS 609-2RS (9х24х7) В наличии: 150 1 80 ₽ 11 11 66.03.00.14.00 Кольцо ограничительное П-18/450 ЭР Кольцо ограничительное В наличии: 6 1 50 ₽ 12 12 320.05.00.04.01 Дефлектор Нет данных о товаре 1 13 13 320.04.02.00.00 Якорь с вентилятором в сборе Д-16/850ЭР Якорь с вентилятором в сборе Ø35x47 В наличии: 1 1 1,820 ₽ 14 14 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 14 14 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 14 14 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 14 14 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 15 15 68.04.02.03.01 Втулка демпфирующая Ø19 В наличии: 18 1 50 ₽ 16 16 320.05.00.04.00 Диафрагма Нет данных о товаре 1 17 17 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9x16 В наличии: 5 4 10 ₽ 18 18 325.04.01.00.00 Статор П-30/900ЭР-2 Статор Ø61x47 В наличии: 1 1 1,380 ₽ 19 19 68.04.00.02.00 Колодка клеммная П-26/800ЭР Колодка клеммная В наличии: 17 2 90 ₽ 20 20 320.05.00.05.00 Корпус двигателя Нет данных о товаре 1 21 21 68.04.00.03.00 Полукольцо-контактор П-26/800ЭР Полукольцо-контактор В наличии: 30 2 100 ₽ 22 22 68.04.04.00.00 Обойма щеткодержателей в сборе П-30/900ЭР (86) Обойма щеткодержателя в сборе В наличии: 15 1 540 ₽ 22-1 22-1 328.04.03.01.00 Обойма щеткодержателя П-28/800ЭВ Обойма щеткодержателя В наличии: 9 1 60 ₽ 22-2 22-2 68.04.03.01.01 Обойма щеткодержателей П-30/900ЭР (86) Обойма щеткодержателей В наличии: 5 2 290 ₽ 22-3 22-3 68.04.03.03.00 Пружина П-26/800ЭР Пружина спиральная В наличии: 3 2 40 ₽ 22-4 22-4 68.04.03.02.00 Щетка П-26/800ЭР Щетка электрическая 5x8x19.5мм В наличии: 114 2 110 ₽ 22-5 22-5 68.04.03.04.00 Пружина фиксатора Пружина фиксатор В наличии: 20 2 30 ₽ 23 23 68.04.03.05.00 Упор переключателя реверса Д-16/850ЭР (320) Упор переключателя реверса В наличии: 20 2 20 ₽ 24 24 00.10.01.01.29 Выключатель KEDU 071103 EN61058 8(6)A 250V ~5E4 В наличии: 1 1 850 ₽ 25 25 00.10.05.01.05 Блок конденсаторный П-26/800ЭР Блок конденсаторный TNS-2 0.33mF KX2 40/085/21/C250V В наличии: 1 1 160 ₽ 26 26 68.04.00.05.00 Дроссель 2х7 витков П-26/800ЭР Дроссель 2х7витков Нет в наличии 1 70 ₽ 27 27 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации шнура Нет в наличии 1 20 ₽ 28 28 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F 2х1мм², L=4м В наличии: 2 1 1,200 ₽ 29 29 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 30 30 320.05.00.06.00 Ручка-накладка Нет данных о товаре 1 31 31 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт саморез ST3.9x20 (ST4x20) В наличии: 6 2 30 ₽ 32 32 68.02.01.00.00 Ручка боковая в сборе П-26/800 ЭР Ручка боковая в сборе Ø43-46.2 В наличии: 14 1 300 ₽ 32-1 32-1 68.02.00.01.04 Хомут Д-16/850ЭР (320) Хомут Ø46.1 В наличии: 5 1 60 ₽ 32-2 32-2 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 32-3 32-3 68.02.01.05.00 Винт барашковый М6 П-26/800ЭР Винт барашковый М6х15 В наличии: 10 1 30 ₽ 32-4 32-4 68.02.01.03.00 Держатель П-26/800ЭР Держатель В наличии: 2 1 80 ₽ 32-5 32-5 68.02.01.04.00 Прижим П-26/800ЭР Прижим М6 В наличии: 1 1 20 ₽ 32-6 32-6 68.02.01.07.00 Ручка П-26/800ЭР Ручка В наличии: 2 1 170 ₽ 32-7 32-7 68.02.01.07.21 Заглушка Нет данных о товаре 1 33 33 68.02.00.01.00 Ограничитель глубины бурения П-26/800ЭР Ограничитель глубины бурения (сверления) В наличии: 8 1 110 ₽ Кол-во: В корзину
