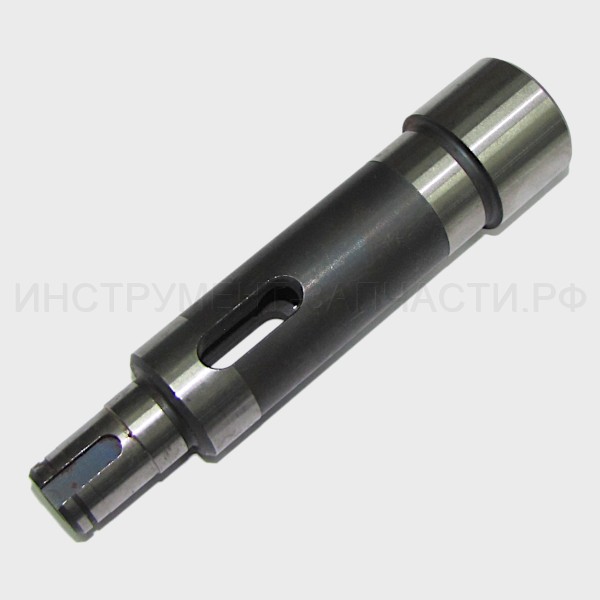

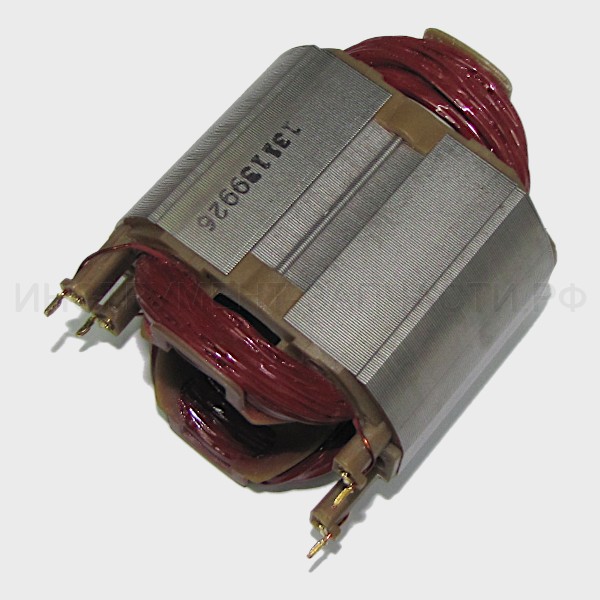

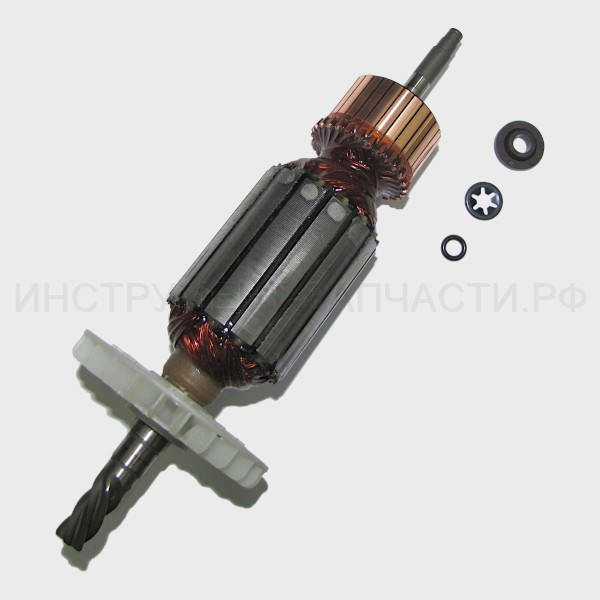

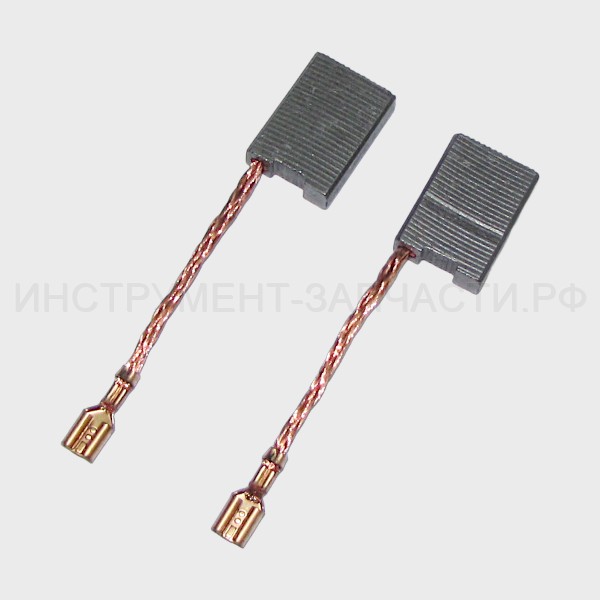

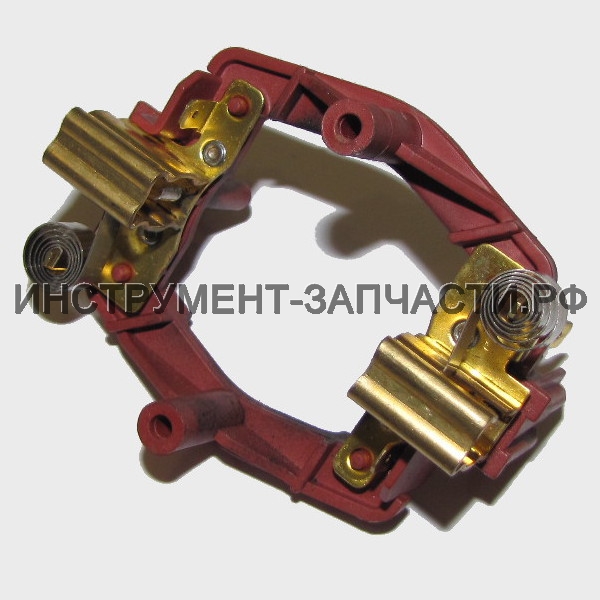

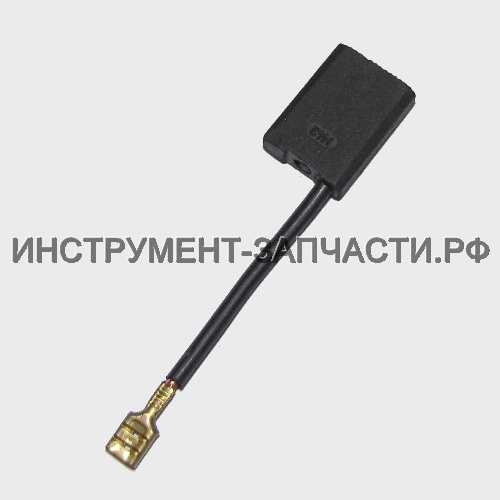

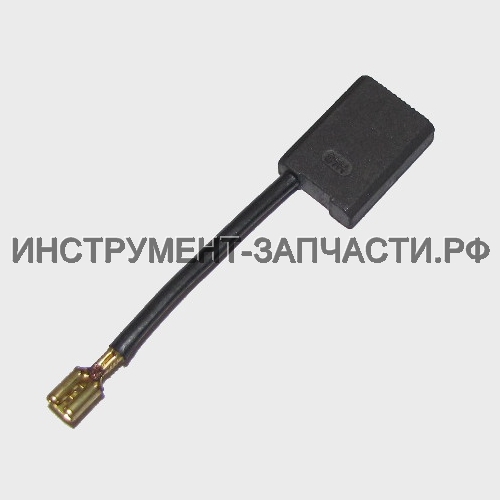

Дмитрий Кущев Схема и запчасти для дрели Интерскол Д-32/1600ЭРП-2 Схема актуальна для изделий, у которых серийный номер начинается с 391. Рис. 1 Дрель Д-32/1600ЭРП-2 (391.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 391.05.00.01.0013114.1011 Корпус редуктора Нет данных о товаре 1 1 1 13114.1011 Корпус редуктора Нет данных о товаре 1 2 2 391.05.00.02.0013114.1024 Щит промежуточный Нет данных о товаре 1 2 2 13114.1024 Щит промежуточный Нет данных о товаре 1 3 3 391.02.00.01.0013114.3013 Приемник инструмента Нет данных о товаре 1 3 3 13114.3013 Шпиндель DMF32/1600VSE Приемник инструмента В наличии: 1 1 2,020 ₽ 4 4 391.02.00.02.0013113.3022 Колесо приемника Нет данных о товаре 1 4 4 13113.3022 Колесо приемника Нет данных о товаре 1 5 5 391.03.00.01.0013114.8661 Вал промежуточный Нет данных о товаре 1 5 5 13114.8661 Вал промежуточный Нет данных о товаре 1 6 6 391.04.03.01.0013413.9074 Щетка электрическая самоотключающаяся Нет данных о товаре 1 6 6 13413.9074 Щетка электрическая самоотключающаяся Нет в наличии 1 170 ₽ 6 6* 120.04.03.01.00 Щетка электрическая самоотключающаяся (6х16х22) Замена(аналог) или составная часть для замены поз.6 Нет в наличии 1 220 ₽ 7 7 391.03.00.02.0013114.3062 Блок шестерен Нет данных о товаре 1 7 7 13114.3062 Блок шестерен Нет данных о товаре 1 8 8 391.03.00.03.0013113.3052 Вал шестерня Нет данных о товаре 1 8 8 13113.3052 Вал шестерня Нет данных о товаре 1 9 9 391.04.01.00.0013113.9026 Статор Нет данных о товаре 1 9 9 13113.9026 Статор в сборе 230V DMF32/1600VSE Статор В наличии: 1 1 430 ₽ 10 10 391.04.02.01.0013113.9036 Якорь с вентилятором Нет данных о товаре 1 10 10 13113.9036 Якорь с вентилятором DMF32/1600VSE Якорь с вентилятором В наличии: 1 1 3,510 ₽ 11 11 391.04.02.03.0013010.3461 Сальник Нет данных о товаре 1 11 11 13010.3461 Сальник Нет данных о товаре 1 12 12 391.02.01.01.0013121.3293 Ручка переключения скорости Нет данных о товаре 1 12 12 13121.3293 Ручка переключения скорости Нет данных о товаре 1 13 13 391.02.01.02.0013121.9272 Рычаг переключения скорости Нет данных о товаре 1 13 13 13121.9272 Рычаг переключения скорости Нет данных о товаре 1 14 14 391.02.01.03.0013121.6201 Винт переключателя Нет данных о товаре 1 14 14 13121.6201 Винт переключателя Нет данных о товаре 1 15 15 391.02.01.04.0013110.3311 Пружина переключателя Нет данных о товаре 1 15 15 13110.3311 Пружина переключателя Нет данных о товаре 1 16 16 391.05.00.04.0013114.9013 Корпус двигателя Нет данных о товаре 1 16 16 13114.9013 Корпус двигателя Нет данных о товаре 1 17 17 391.05.00.06.0013121.1063 Крышка корпуса двигателя Нет данных о товаре 1 17 17 13121.1063 Крышка корпуса двигателя Нет данных о товаре 1 18 18 390.05.00.07.0013110.5011 Упор Нет данных о товаре 1 18 18 13110.5011 Упор Нет данных о товаре 1 19 19 391.05.00.08.0013121.2613 Диафрагма Нет данных о товаре 1 19 19 13121.2613 Диафрагма Нет данных о товаре 1 20 20 391.05.00.09.0013113.9044 Ручка + ручка накладка Нет данных о товаре 1 20 20 13113.9044 Ручка + ручка накладка Нет данных о товаре 1 21 21 391.03.00.06.0087080.0812 Шайба Ø8х12х0,5 Нет данных о товаре 1 21 21 87080.0812 Шайба Ø8х12х0,5 Нет данных о товаре 1 22 22 390.04.02.02.0013413.1601 Втулка демпфирующая Нет данных о товаре 1 22 22 13413.1601 Втулка демпфирующая Нет данных о товаре 1 23 23 391.04.03.00.0013415.9113 Щеткодержатель Нет данных о товаре 1 23 23 13415.9113 Щеткодержатель в сборе Щеткодержатель Нет в наличии 1 120 ₽ 24 24 390.04.00.01.0013413.4181 Трубка защитная Нет данных о товаре 1 24 24 13413.4181 Трубка защитная Нет данных о товаре 1 25 25 390.04.00.02.0013410.4232 Планка фиксации шнура Нет данных о товаре 1 25 25 13410.4232 Планка фиксации шнура Нет данных о товаре 1 26 26 00.10.02.03.0213114.4002 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H05RN-F/2x1мм² Нет в наличии 1 700 ₽ 26 26 13114.4002 Шнур питания с вилкой H05RN-F/2x1мм² Нет данных о товаре 1 26 26* 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Замена(аналог) или составная часть для замены поз.26 Нет в наличии 1 560 ₽ 27 27 390.04.04.00.0076321.2906 Выключатель Нет данных о товаре 1 27 27 76321.2906 Выключатель Нет данных о товаре 1 30 30 390.04.00.03.0013831.5001 Конденсатор 0,22μF Нет данных о товаре 1 30 30 13831.5001 Конденсатор 0,22μF Нет данных о товаре 1 31 31 391.04.03.02.0013413.9073 Щетка электрическая Нет данных о товаре 1 31 31 13413.9073 Щетка электрическая Нет в наличии 1 170 ₽ 31 31* 120.04.03.02.00 Щетка электрическая (6х16х22) Замена(аналог) или составная часть для замены поз.31 Нет в наличии 1 220 ₽ 32 32 391.03.00.05.0013121.6991 Шайба Нет данных о товаре 3 32 32 13121.6991 Шайба Нет данных о товаре 3 33 33 390.04.03.03.0013413.2251 Пружина спиральная Нет данных о товаре 2 33 33 13413.2251 Пружина спиральная Нет в наличии 2 30 ₽ 34 34 390.04.05.01.0076388.9161 Датчик скорости магнитный Ø20х7х6 Нет данных о товаре 1 34 34 76388.9161 Датчик скорости магнитный Ø20х7х6 Нет в наличии 1 140 ₽ 35 35 390.04.02.03.0013114.2182 Сальник Нет данных о товаре 1 35 35 13114.2182 Сальник Нет данных о товаре 1 36 36 00.02.04.01.0184907.7250 Винт М4х10 УШМ-115 Винт М4х10 В наличии: 10 3 10 ₽ 36 36 84907.7250 Винт М4х10 Нет данных о товаре 3 36 36* 00.02.04.05.03 Винт М4х10 Замена(аналог) или составная часть для замены поз.36 В наличии: 6 3 10 ₽ 37 37 391.04.05.00.0076358.6339 Блок электронный Нет данных о товаре 1 37 37 76358.6339 Регулятор оборотов 230V DMF32/1600VSE Блок электронный Нет в наличии 1 5,380 ₽ 38 38 390.05.00.14.0013010.4161 Прокладка Нет данных о товаре 1 38 38 13010.4161 Прокладка Нет данных о товаре 1 41 41 391.02.00.03.0074203.3040 Кольцо Ø30х40х7 Нет данных о товаре 1 41 41 74203.3040 Кольцо Ø30х40х7 Нет данных о товаре 1 43 43 00.02.03.01.4284482.0028 Винт 3,5х16 Винт 3,5х16 Нет в наличии 2 10 ₽ 43 43 84482.0028 Винт 3,5х16 Нет данных о товаре 2 44 44 391.05.00.12.0013121.1441 Прокладка Нет данных о товаре 1 44 44 13121.1441 Прокладка Нет данных о товаре 1 45 45 390.05.00.11.0074210.7517 Кольцо резиновое Ø75,92х1,78 Нет данных о товаре 1 45 45 74210.7517 Кольцо резиновое Ø75,92х1,78 Нет данных о товаре 1 46 46 391.05.00.13.0013114.1811 Крышка Нет данных о товаре 1 46 46 13114.1811 Крышка Нет данных о товаре 1 47 47 00.01.02.01.0771372.1101 Подшипник роликовый НК1012 Д1050Р Подшипник игольчатый HK1012 (10х14х12) В наличии: 4 1 450 ₽ 47 47 71372.1101 Подшипник игольчатый HK1012 (10х14х12) Нет данных о товаре 1 48 48 390.04.02.06.0087080.0820 Шайба Ø8х20х0,2 Нет данных о товаре 1 48 48 87080.0820 Шайба Ø8х20х0,2 Нет данных о товаре 1 50 50 00.02.99.01.1887600.1055 Кольцо пружинное Ø55х2 Нет данных о товаре 1 50 50 87600.1055 Кольцо пружинное Ø55х2 Нет данных о товаре 1 51 51 391.02.00.04.0013113.1541 Шайба Нет данных о товаре 1 51 51 13113.1541 Шайба Нет данных о товаре 1 52 52 00.01.01.01.8371200.0604 Подшипник шариковый 6006-2RS (30х55х13) Нет данных о товаре 1 52 52 71200.0604 Подшипник шариковый 6006-2RS (30х55х13) Нет данных о товаре 1 53 53 00.01.01.01.7171200.0448 Подшипник шариковый 6004RZ Подшипник шариковый 6004 (20х42х12) Нет в наличии 1 310 ₽ 53 53 71200.0448 Подшипник шариковый 6004 (20х42х12) Нет данных о товаре 1 54 54 00.01.02.01.0471372.1100 Подшипник роликовый НК1010SZ Подшипник игольчатый HK1010 (10х14х10) В наличии: 4 2 170 ₽ 54 54 71372.1100 Подшипник игольчатый HK1010 (10х14х10) Нет данных о товаре 2 55 55 00.01.01.01.3071202.0120 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201-2RS (12х32х10) В наличии: 8 1 310 ₽ 55 55 71202.0120 Подшипник шариковый 6201-2RS (12х32х10) Нет данных о товаре 1 55 55 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12х32х10) В наличии: 48 1 110 ₽ 55 55* 2417179 Подшипник 6201 Замена(аналог) или составная часть для замены поз.55 В наличии: 1 1 360 ₽ 55 55* 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Замена(аналог) или составная часть для замены поз.55 В наличии: 2 1 310 ₽ 55 55* 00.01.01.01.24 Подшипник шариковый 6201ZZ Замена(аналог) или составная часть для замены поз.55 Нет в наличии 1 310 ₽ 55 55* 00.01.01.01.41 Подшипник шариковый 6201-2RZ Замена(аналог) или составная часть для замены поз.55 В наличии: 5 1 310 ₽ 55 55* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.55 В наличии: 5 1 340 ₽ 56 56 391.03.00.08.0082100.1326 Шпонка 6х6х14 Нет данных о товаре 1 56 56 82100.1326 Шпонка 6х6х14 Нет данных о товаре 1 57 57 00.02.03.01.2284483.0137 Винт 5х70 ДП-1200 Винт 5х70 Нет в наличии 2 50 ₽ 57 57 84483.0137 Винт 5х70 Нет данных о товаре 2 58 58 00.01.01.01.1971206.0855 Подшипник 608RS Р-82ТС Подшипник шариковый 608-2RS (8х22х7) В наличии: 16 1 190 ₽ 58 58 71206.0855 Подшипник шариковый 608-2RS (8х22х7) Нет данных о товаре 1 58 58 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 72 1 70 ₽ 58 58* 00.01.01.01.05 Подшипник шариковый 608Z Замена(аналог) или составная часть для замены поз.58 Нет в наличии 1 190 ₽ 58 58* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.58 Нет в наличии 1 150 ₽ 58 58* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.58 Нет в наличии 1 210 ₽ 58 58* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.58 Нет в наличии 1 120 ₽ 58 58* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.58 В наличии: 4 1 150 ₽ 59 59 390.02.02.01.0013121.5021 Рукоятка дополнительная Нет данных о товаре 1 59 59 13121.5021 Рукоятка дополнительная Нет данных о товаре 1 60 60 00.02.99.02.1587510.1019 Кольцо пружинное Ø19 Кольцо пружинное Ø19х1,2 В наличии: 2 1 30 ₽ 60 60 87510.1019 Кольцо пружинное Ø19х1,2 Нет данных о товаре 1 61 61 00.02.01.01.0886030.5080 Гайка М8 УШМ-2300М Гайка M8 Нет в наличии 1 20 ₽ 61 61 86030.5080 Гайка M8 Нет данных о товаре 1 62 62 00.02.04.04.0284201.0372 Винт М6х40 Винт М8х18 Нет в наличии 1 30 ₽ 62 62 84201.0372 Винт М8х18 Нет данных о товаре 1 63 63 391.05.00.10.0013410.1069 Крышка щеткодержателя Нет данных о товаре 2 63 63 13410.1069 Крышка щеткодержателя Нет данных о товаре 2 63 63 13410.1064 Крышка щеткодержателя Нет данных о товаре 2 64 64 00.02.03.03.1084482.0046 Винт TORX 4х12 Нет данных о товаре 2 64 64 84482.0046 Винт TORX 4х12 Нет данных о товаре 2 65 65 00.02.03.03.1384483.0134 Винт TORX 5х55 Нет данных о товаре 4 65 65 84483.0134 Винт TORX 5х55 Нет данных о товаре 4 66 66 00.02.03.03.1184482.0050 Винт TORX 4х20 Нет данных о товаре 4 66 66 84482.0050 Винт TORX 4х20 Нет данных о товаре 4 67 67 00.02.04.07.0284200.9291 Винт TORX М5х18 Нет данных о товаре 4 67 67 84200.9291 Винт TORX М5х18 Нет данных о товаре 4 68 68 00.02.03.01.7384471.1047 Винт 4,8х115 Нет данных о товаре 4 68 68 84471.1047 Винт 4,8х115 Нет данных о товаре 4 70 70 00.02.02.01.0587202.1050 Шайба гроверная ЛШМ-900 Шайба пружинная Ø5 Нет в наличии 4 20 ₽ 70 70 87202.1050 Шайба пружинная Ø5 Нет данных о товаре 4 71 71 391.02.02.02.0013121.5301 Ключ специальный Нет данных о товаре 1 71 71 13121.5301 Ключ специальный Нет данных о товаре 1 72 72 391.02.01.05.0013125.1551 Манжета Нет данных о товаре 1 72 72 13125.1551 Манжета Нет данных о товаре 1 73 73 391.02.01.06.0013125.1321 Крышка Нет данных о товаре 1 73 73 13125.1321 Крышка Нет данных о товаре 1 74 74 00.01.02.01.0371372.1080 Подшипник роликовый НК0810 Д-1050Р Подшипник игольчатый HK0810 (8х12х10) В наличии: 15 1 240 ₽ 74 74 71372.1080 Подшипник игольчатый HK0810 (8х12х10) Нет данных о товаре 1 75 75 391.03.00.04.0013432.1311 Крышка подшипника Нет данных о товаре 1 75 75 13432.1311 Крышка подшипника Нет данных о товаре 1 76 76 390.05.00.15.0013112.1411 Заглушка Нет данных о товаре 1 76 76 13112.1411 Заглушка Нет данных о товаре 1 77 77 391.03.00.09.0013114.3921 Ось Нет данных о товаре 1 77 77 13114.3921 Ось Нет данных о товаре 1 78 78 390.04.02.04.0074210.0620 Кольцо Ø6х2 Нет данных о товаре 1 78 78 74210.0620 Кольцо Ø6х2 Нет данных о товаре 1 79 79 390.04.02.05.0087490.0060 Заглушка Ø6 Нет данных о товаре 1 79 79 87490.0060 Кольцо Заглушка Ø6 Нет в наличии 1 10 ₽ 80 80 390.02.00.04.0084482.0025 Винт 3,5х10 Нет данных о товаре 1 80 80 84482.0025 Винт 3,5х10 Нет данных о товаре 1 123 123 390.05.00.16.0013545.4941 Указатель Нет данных о товаре 1 123 123 13545.4941 Указатель Нет данных о товаре 1 Кол-во: В корзину
