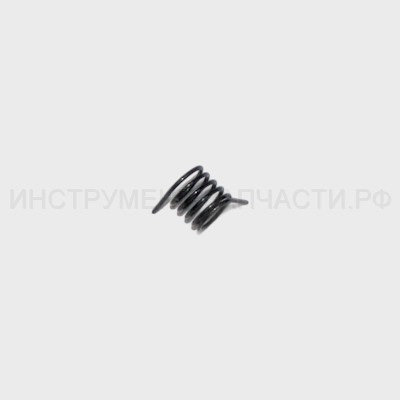

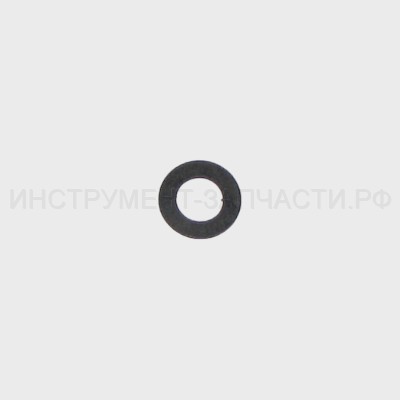

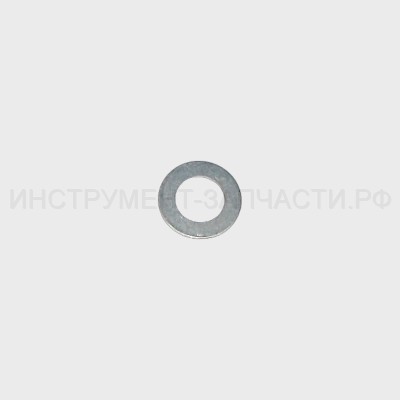

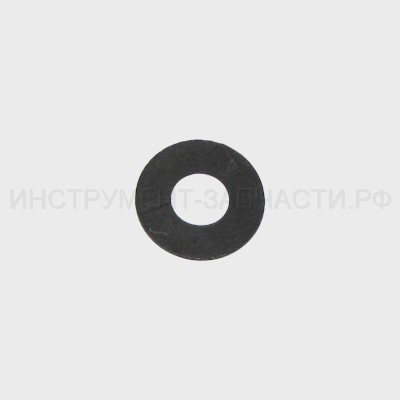

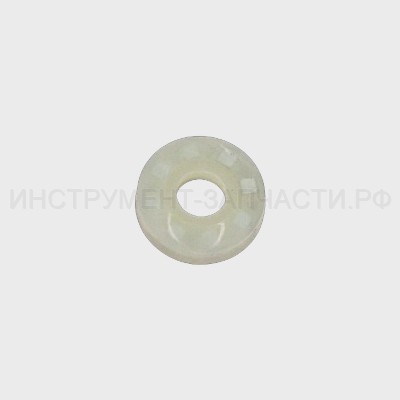

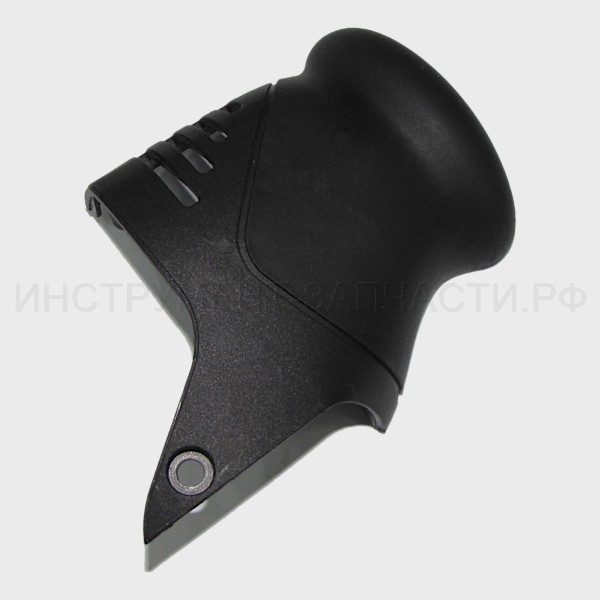

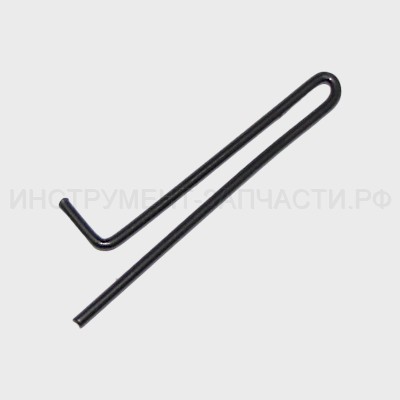

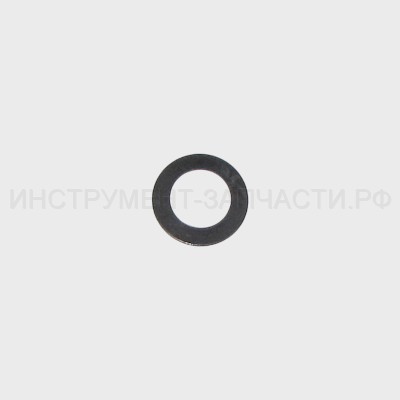

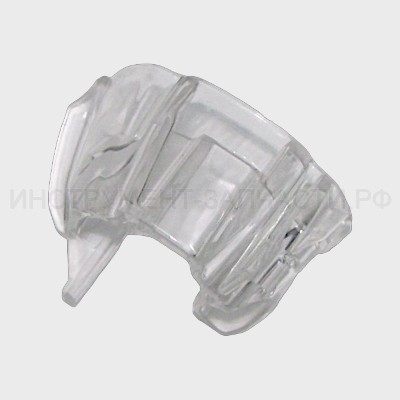

Дмитрий Кущев Схема и запчасти для лобзика Интерскол МП-120/750ЭМ Схема актуальна для изделий, у которых серийный номер начинается с 375. Рис. 1 Лобзик МП-120/750ЭМ (375.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 375.05.00.01.00 Ручка МП-120/750ЭМ Ручка В наличии: 1 1 90 ₽ 2 2 375.05.00.02.00 Ручка накладка МП-120/750ЭМ Ручка накладка В наличии: 1 1 170 ₽ 3 3 00.02.02.02.2013553.5303 Шайба 5х10,5х0,5/А Шайба Ø5 В наличии: 7 6 20 ₽ 4 4 00.02.04.01.1413553.5304 Винт М5х12 Винт M5x12 В наличии: 2 2 20 ₽ 5 5 00.02.03.01.0413553.5305 Винт 4х16 Винт ST4x16 В наличии: 14 4 20 ₽ 6 6 374.02.00.01.0013553.5306 Скоба защитная МП-120/750ЭМ Скоба защитная В наличии: 1 1 20 ₽ 7 7 374.02.00.02.0013553.5307 Экран защитный МП-120/750ЭМ Экран защитный В наличии: 1 1 50 ₽ 8 8 374.02.00.03.0013553.5308 Пружина кручения МП-120/750ЭМ Пружина кручения В наличии: 1 1 20 ₽ 9 9 374.02.00.04.0013553.5309 Винт специальный М5 Нет данных о товаре 1 10 10 00.02.04.01.1713553.5310 Винт М5х25 ДП-1200 Винт M5x25 В наличии: 5 2 50 ₽ 11 11 00.02.02.01.0513553.5311 Шайба гроверная ЛШМ-900 Шайба пружинная Ø5 В наличии: 1 2 20 ₽ 12 12 00.02.04.01.1513553.5312 Винт М5х17 ДП-1600 Винт M5x16 Нет в наличии 2 50 ₽ 13 13 374.03.00.01.0013553.5313 Крышка редуктора МП-120/750ЭМ Крышка редуктора В наличии: 1 1 300 ₽ 14 14 156.03.00.02.0013553.5314 Ось МП-85/600Э Ось Ø4X52 В наличии: 2 1 20 ₽ 15 15 374.03.00.02.0013553.5315 Пружина МП-120/750ЭМ Пружина Ø5хØ0,5х20 В наличии: 1 2 30 ₽ 16 16 374.03.00.03.0013553.5316 Штифт МП-120/750ЭМ Штифт Ø3x8 В наличии: 3 2 20 ₽ 17 17 00.02.04.01.0113553.5317 Винт М4х10 УШМ-115 Винт M4x10 В наличии: 19 3 10 ₽ 17 17* 00.02.04.05.03 Винт М4х10 Замена(аналог) или составная часть для замены поз.17 В наличии: 12 3 10 ₽ 18 18 375.03.01.00.0013553.5318 Качалка в сборе МП-120/750ЭМ Качалка в сборе В наличии: 1 1 120 ₽ 19 19 156.03.01.01.0013553.5319 Ось качалки Ø4х25 МП-85/600Э Ось качалки В наличии: 3 1 30 ₽ 375.03.02.00.00 Шток в сборе МП-120/750ЭМ Шток в сборе Поз.20,22…30,55 Нет в наличии 1 230 ₽ 20 20 374.03.02.01.0013553.5320 Шток в сборе Нет данных о товаре 1 21 21 374.03.00.04.0013553.5321 Пластина направляющая МП-120/750ЭМ Пластина направляющая В наличии: 1 1 50 ₽ 22 22 374.03.02.02.0013553.5322 Шайба МП-120/750ЭМ Шайба Ø10хØ16х0,3 В наличии: 1 3 20 ₽ 23 23 375.03.02.03.0013553.5323 Сальник МП-120/750ЭМ Сальник Ø8,5хØ17,5х4 В наличии: 1 1 20 ₽ 24 24 156.03.02.07.0013553.5324 Пружина Ø7х19 МП-85/600Э Пружина Ø19x7x6° В наличии: 2 1 30 ₽ 25 25 156.03.02.08.0013553.5325 Втулка пластиковая МП-85/600Э Втулка пластиковая Ø8,6х16х3,6 В наличии: 2 2 20 ₽ 26 26 00.02.99.01.1213553.5326 Кольцо пружинное Ø19 Нет данных о товаре 1 27 27 156.03.02.05.0013553.5327 Шайба Ø12х18,5х0,5 МП-85/600Э Шайба Ø12хØ18,5х0,5 В наличии: 8 3 20 ₽ 28 28 374.03.02.04.0013553.5328 Пружина кручения МП-120/750ЭМ Пружина кручения Ø14хØ0,8 Нет в наличии 1 20 ₽ 29 29 374.03.02.05.0013553.5329 Рычаг МП-120/750ЭМ Рычаг В наличии: 1 1 30 ₽ 30 30 00.02.99.02.0313553.5330 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо пружинное Ø10 В наличии: 23 1 10 ₽ 31 31 374.03.00.05.0013553.5331 Прокладка МП-120/750ЭМ Прокладка В наличии: 1 1 30 ₽ 32 32 00.01.01.01.1913553.5332 Подшипник 608RS Р-82ТС Подшипник шариковый 608.2RS (8х22х7) В наличии: 17 1 190 ₽ 32 32 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 40 1 70 ₽ 32 32* 00.01.01.01.05 Подшипник шариковый 608Z Замена(аналог) или составная часть для замены поз.32 Нет в наличии 1 190 ₽ 32 32* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.32 Нет в наличии 1 150 ₽ 32 32* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.32 Нет в наличии 1 210 ₽ 32 32* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.32 Нет в наличии 1 120 ₽ 32 32* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.32 В наличии: 4 1 150 ₽ 33 33 00.02.02.02.0613553.5333 Шайба Ø8,4хØ16х1 В наличии: 7 1 10 ₽ 33 33* 15.03.00.01.00 Шайба специальная 8-16-1 МП-100 Э Замена(аналог) или составная часть для замены поз.33 В наличии: 5 1 20 ₽ 34 34 00.01.02.01.1013553.5334 Подшипник роликовый НК061208 Подшипник игольчатый HK061208 (6х12х8) В наличии: 24 1 190 ₽ 35 35 374.03.00.06.0013553.5335 Шайба МП-120/750ЭМ Шайба Ø6,5хØ11х0,5 В наличии: 1 1 20 ₽ 36 36 00.02.04.04.0613553.5336 Винт М5х12-S4 МП-100 Э Винт M5х12 (внутр.шест.S4) В наличии: 13 1 20 ₽ 37 37 374.03.00.07.0013553.5337 Кривошип в сборе МП-120/750ЭМ Кривошип в сборе В наличии: 1 1 90 ₽ 38 38 374.03.00.08.0013553.5338 Балансир МП-120/750ЭМ Балансир В наличии: 1 1 150 ₽ 39 39 00.02.02.02.3813553.5339 Шайба Р-82/650 Шайба Ø6,5хØ12х1 Нет в наличии 2 10 ₽ 40 40 374.03.00.09.0013553.5340 Ось МП-120/750ЭМ Ось Ø6х30 В наличии: 1 1 30 ₽ 41 41 374.03.00.10.0013553.5341 Рычаг толкателя МП-120/750ЭМ Рычаг толкателя В наличии: 1 1 50 ₽ 42 42 374.03.00.11.0013553.5342 Колесо зубчатое МП-120/750ЭМ Колесо зубчатое Z=47 В наличии: 1 1 230 ₽ 43 43 00.01.02.01.0913553.5343 Подшипник игольчатый НК101410 МП-100 Э Подшипник игольчатый HK101410 (10х14х10) В наличии: 16 2 220 ₽ 44 44 374.03.00.12.0013553.5344 Шайба МП-120/750ЭМ Шайба Ø10,7хØ24х1 В наличии: 1 1 20 ₽ 45 45 374.03.00.13.0013553.5345 Ось колеса зубчатого МП-120/750ЭМ Ось колеса зубчатого Ø10 В наличии: 1 1 70 ₽ 46 46 00.02.03.01.3013553.5346 Винт 4Х30 УШМ-115 Винт ST4x30C В наличии: 5 4 20 ₽ 47 47 374.03.00.14.0013553.5347 Корпус редуктора МП-120/750ЭМ Корпус редуктора Нет в наличии 1 390 ₽ 48 48 00.02.04.04.0513553.5348 Винт М4х8.019 МП-100 Э Винт M4х8 (внутр.шест.S3) В наличии: 5 3 10 ₽ 49 49 374.03.00.15.0013553.5349 Кольцо резиновое МП-120/750ЭМ Кольцо резиновое Ø8хØ19х1 В наличии: 1 2 20 ₽ 50 50 156.03.00.21.0013553.5350 Шайба Ø8хØ22х0,5 Нет данных о товаре 1 51 51 156.03.00.20.0013553.5351 Кольцо резиновое МП-85/600Э Кольцо резиновое Ø21,5хØ25,5хØ2 Нет в наличии 1 10 ₽ 52 52 374.03.00.16.0013553.5352 Переключатель хода качалки МП-120/750ЭМ Переключатель хода качалки В наличии: 1 1 90 ₽ 53 53 00.02.99.02.0213553.5353 Кольцо стопорное В8 ДУ-650ЭР Кольцо пружинное Ø8 В наличии: 5 2 50 ₽ 54 54 101.05.00.14.0013553.5354 Пружина МП-65/550 Э Пружина Ø3х9,5 В наличии: 4 4 20 ₽ 54 54* 15.03.00.09.00 Пружина переключателя МП-100Э Замена(аналог) или составная часть для замены поз.54 Нет в наличии 4 30 ₽ 55 55 00.02.10.04.0013553.5355 Шарик 3,5 мм Шарик Ø3,5 В наличии: 19 6 20 ₽ 56 56 374.03.00.17.0013553.5356 Шайба МП-120/750ЭМ Шайба Ø8хØ16х0,5 Нет в наличии 1 20 ₽ 57 57 374.03.00.18.0013553.5357 Шайба волнистая МП-120/750ЭМ Шайба волнистая Ø8 В наличии: 1 1 20 ₽ 58 58 374.03.00.19.0013553.5358 Переключатель заслонки МП-120/750ЭМ Переключатель заслонки В наличии: 1 1 50 ₽ 59 59 00.02.99.02.2613553.5359 Кольцо пружинное Ø4 Нет данных о товаре 1 60 60 374.03.00.20.0013553.5360 Заслонка воздушная МП-120/750ЭМ Заслонка воздушная В наличии: 1 1 20 ₽ 61 61 374.03.00.21.0013553.5361 Толкатель МП-120/750ЭМ Толкатель В наличии: 3 1 60 ₽ 62 62 156.03.00.23.0013553.5362 Кольцо войлочное Ø6х11х5 МП-85/600Э Кольцо войлочное Ø6х11х5 В наличии: 7 1 20 ₽ 62 62* 15.03.00.11.00 Кольцо фетровое МП-100Э Замена(аналог) или составная часть для замены поз.62 В наличии: 1 1 20 ₽ 63 63 374.03.00.22.0013553.5363 Рычаг фиксации основания МП-120/750ЭМ Рычаг фиксации основания В наличии: 1 1 30 ₽ 64 64 156.05.00.05.0013553.5364 Указатель угла наклона основания МП-85/600Э Указатель угла наклона основания В наличии: 2 1 30 ₽ 65 65 374.04.00.01.0013553.5365 Диафрагма МП-120/750ЭМ Диафрагма В наличии: 1 1 30 ₽ 60 60 374.04.02.01.0013553.5660 Якорь с вентилятором в сборе Ø35х42 Нет данных о товаре 1 67 67 374.04.02.02.0013553.5367 Кольцо магнитное МП-120/750ЭМ Кольцо магнитное Ø10хØ19,5х6 В наличии: 1 1 90 ₽ 68 68 00.01.01.01.0613553.5368 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607.2Z (7х19х6) В наличии: 5 1 190 ₽ 68 68 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 28 1 60 ₽ 69 69 156.04.01.01.0013553.5369 Втулка демпфирующая МП-85/600Э Втулка демпфирующая В наличии: 10 1 30 ₽ 69 69* 15.04.00.01.00 Втулка резиновая МП-100 Замена(аналог) или составная часть для замены поз.69 В наличии: 7 1 40 ₽ 70 70 00.02.03.01.1913553.5370 Винт 4х60 ДУ-1000ЭР Винт ST4x60C В наличии: 5 2 20 ₽ 71 71 375.04.01.00.0013553.5371 Статор в сборе МП-120/750ЭМ Статор в сборе Ø58,5х42 В наличии: 3 1 380 ₽ 72 72 225.04.00.01.0013553.5372 Проводник с пластиной контактной Нет данных о товаре 1 73 73 156.04.04.01.0013553.5373 Проводник Нет данных о товаре 0,07 74 74 375.05.00.03.00 Корпус двигателя МП-120/750ЭМ Корпус двигателя В наличии: 1 1 150 ₽ 75 75 375.04.00.01.0013553.5375 Клавиша выключателя МП-120/750ЭМ Клавиша выключателя В наличии: 1 1 20 ₽ 76 76 375.04.00.02.0013553.5376 Тяга выключателя МП-120/750ЭМ Тяга выключателя В наличии: 6 1 30 ₽ 77 77 375.04.00.03.0013553.5377 Пружина МП-120/750ЭМ Пружина Ø0,6х16 В наличии: 1 1 20 ₽ 78 78 375.04.02.00.0013553.5378 Микровыключатель МП-120/750ЭМ Микровыключатель KEDU HY50 10(8)A 250V~5E4 В наличии: 1 1 110 ₽ 68 68 156.04.03.00.0013553.5668 Щеткодержатель в сборе МП-85/600Э Щеткодержатель в сборе В наличии: 8 2 100 ₽ 80 80 00.10.09.01.0213553.5380 Колодка клеммная Нет данных о товаре 0,083 81 81 374.04.00.02.0013553.5381 Клемма МП-120/750ЭМ Клемма δ2.8 В наличии: 1 2 20 ₽ 82 82 156.04.03.02.0013553.5382 Пружина спиральная МП-85/600Э Пружина спиральная В наличии: 8 2 20 ₽ 83 83 156.04.03.01.0013553.5383 Щетка электрическая МП-85/600Э Щетка электрическая 6х10х14 В наличии: 14 2 60 ₽ 83 83* 156.04.03.01.90 Щетки электрические (комплект) Замена(аналог) или составная часть для замены поз.83 Нет в наличии 1 110 ₽ 84 84 374.04.05.00.0013553.5384 Конденсатор МП-120/750ЭМ Конденсатор MXY X2Y2 0,47µF K(X2)+2X4700PF M(Y2) 300VAC 40/100/21/C В наличии: 1 1 60 ₽ 85 85 375.04.00.04.0013553.5385 Клемма δ5 Нет данных о товаре 2 86 86 15.04.00.06.0013553.5386 Планка фиксации шнура МП-100Э Планка крепления шнура Нет в наличии 1 10 ₽ 86 86* 10.04.00.03.00 Планка фиксации шнура Р-82ТС Замена(аналог) или составная часть для замены поз.86 Нет в наличии 1 20 ₽ 86 86* 13.04.00.03.00 Планка фиксации шнура Замена(аналог) или составная часть для замены поз.86 Нет в наличии 1 10 ₽ 86 86* 14.05.00.03.00 Планка фиксации шнура Замена(аналог) или составная часть для замены поз.86 Нет в наличии 1 20 ₽ 88 88 374.04.04.00.0013553.5388 Блок электронный МП-120/750ЭМ Блок электронный Нет в наличии 1 710 ₽ 89 89 375.05.00.04.00 Крышка корпуса двигателя МП-120/750ЭМ Крышка корпуса двигателя В наличии: 1 1 80 ₽ 90 90 00.02.03.01.0313553.5390 Винт 4х14 ДУ-650ЭР Винт ST4x14F В наличии: 4 2 20 ₽ 91 91 101.04.00.01.0013553.5391 Втулка защитная шнура МП-65/550 Э Трубка защитная шнура В наличии: 6 1 40 ₽ 92 92 00.10.02.01.0113553.5392 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой H05RN-F/2x0,75мм², L=4м В наличии: 22 1 420 ₽ 156.05.01.00.00 Корпус и крышка двигателя в комплекте МП-85/600Э Основание в сборе В наличии: 1 1 250 ₽ 93 93 156.05.01.01.0013553.5393 Основание МП-85/600Э Основание В наличии: 1 1 350 ₽ 94 94 156.05.01.05.0013553.5394 Подошва МП-85/600Э Подошва Нет в наличии 1 160 ₽ 95 95 00.02.04.05.0813553.5395 Винт М4х6 DIN 85, П-45МЭ Винт M4x6 Нет в наличии 6 10 ₽ 96 96 156.05.01.02.0013553.5396 Планка прижимная МП-85/600Э Планка прижимная Нет в наличии 1 90 ₽ 97 97 156.05.01.03.0013553.5397 Винт специальный М10х24 МП-85/600Э Винт специальный М10х24 В наличии: 2 1 40 ₽ 97 97* 15.05.00.07.00 Винт специальный М10х20 МП-100Э Замена(аналог) или составная часть для замены поз.97 В наличии: 2 1 50 ₽ 98 98 156.05.01.04.0013553.5398 Шайба 4,2х14х2 МП-85/600Э Шайба Ø4хØ14х1,5 В наличии: 5 2 10 ₽ 98 98* 15.05.00.06.00 Шайба специальная 4-14-1,6 МП-100Э Замена(аналог) или составная часть для замены поз.98 Нет в наличии 2 20 ₽ 99 99 374.05.00.04.0013553.5399 Патрубок пылеотсоса МП-120/750ЭМ Патрубок пылеотсоса Нет в наличии 1 50 ₽ 100 100 374.05.00.05.0013553.5400 Вкладыш противоскольный МП-120/750ЭМ Вкладыш противоскольный Нет в наличии 1 20 ₽ 101 101 156.02.00.05.0013553.5401 Подошва пластиковая Нет данных о товаре 1 102 102 156.02.00.02.0013553.5402 Линейка направляющая МП-85/600Э Линейка направляющая Нет в наличии 1 200 ₽ 103 103 156.02.00.07.0013553.5403 Винт барашковый М4х8 МП-85/600Э Винт барашковый М4х8 Нет в наличии 1 20 ₽ 104 104 156.02.00.04.0013553.5404 Держатель центра Нет данных о товаре 1 105 105 156.02.00.03.0013553.5405 Центр циркульный Нет данных о товаре 2 Кол-во: В корзину
