МП-120/750Э (157.*) с 01.10.2012

Лобзик Интерскол МП-120/750Э (157.*)
Схема актуальна для изделий, у которых серийный номер начинается с 157.
Рис. 1
Рис.1
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
1
157.05.00.01.00
COM_VIRTUEMART_NO_IMAGE_SET Ручка
Нет данных о товаре
1
2
157.05.00.02.00
COM_VIRTUEMART_NO_IMAGE_SET Ручка накладка
Нет данных о товаре
1
3 00.02.02.02.02 COM_VIRTUEMART_NO_IMAGE_SET Шайба 4х8х0,5
Шайба
Ø4
В наличии
5
2 20.00
4 00.02.04.01.01 Винт М4х10 УШМ-115 Винт М4х10 УШМ-115
Винт
М4х10
В наличии
19
4 10.00

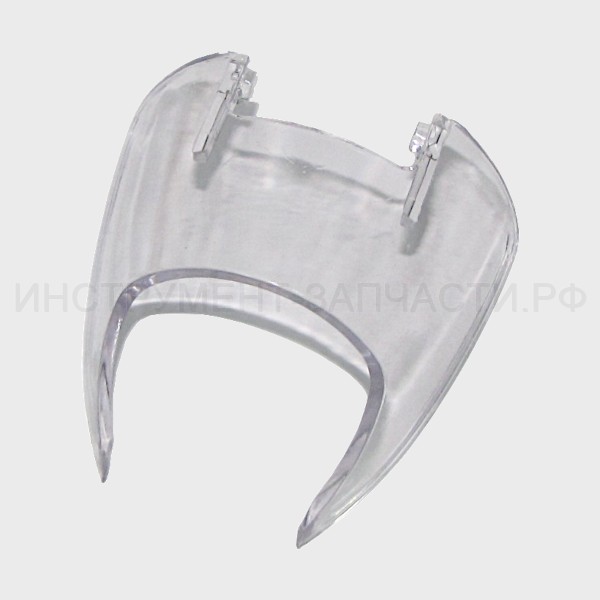

5 156.05.00.06.00 COM_VIRTUEMART_NO_IMAGE_SET Экран защитный МП-85/600Э
Экран защитный
В наличии
1
1 60.00
6 00.02.04.01.17 COM_VIRTUEMART_NO_IMAGE_SET Винт М5х25 ДП-1200
Винт
М5х25
В наличии
5
3 50.00
7 156.03.00.01.00 Крышка редуктора МП-85/600Э Крышка редуктора МП-85/600Э
Крышка редуктора
В наличии
2
1 420.00
8 156.03.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Ось МП-85/600Э
Ось
Ø4х52
В наличии
2
1 20.00

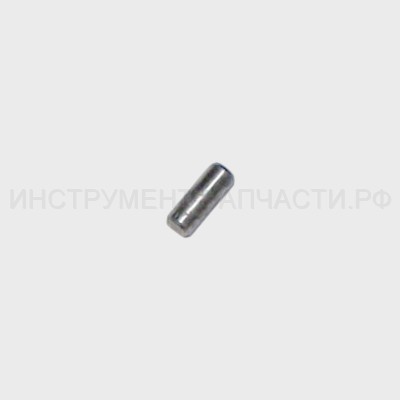

9 156.03.00.03.00 COM_VIRTUEMART_NO_IMAGE_SET Штифт МП-85/600Э
Штифт
Ø3х10
В наличии
2
2 10.00
10
157.03.00.04.00
COM_VIRTUEMART_NO_IMAGE_SET Пружина
Ø6,3х18
Нет данных о товаре
1

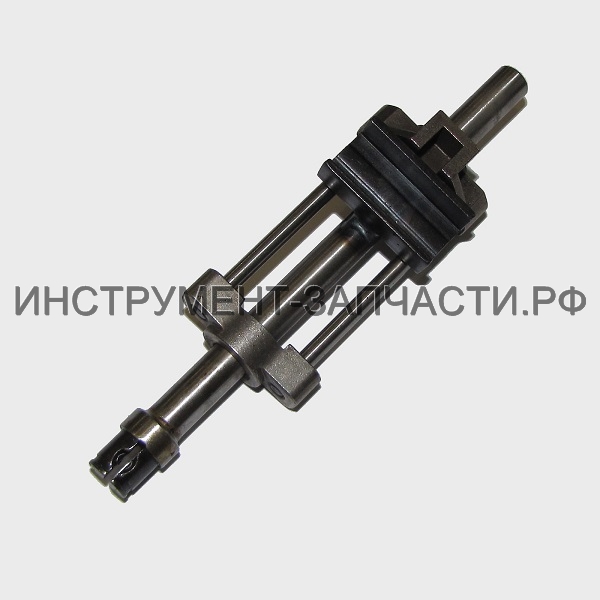

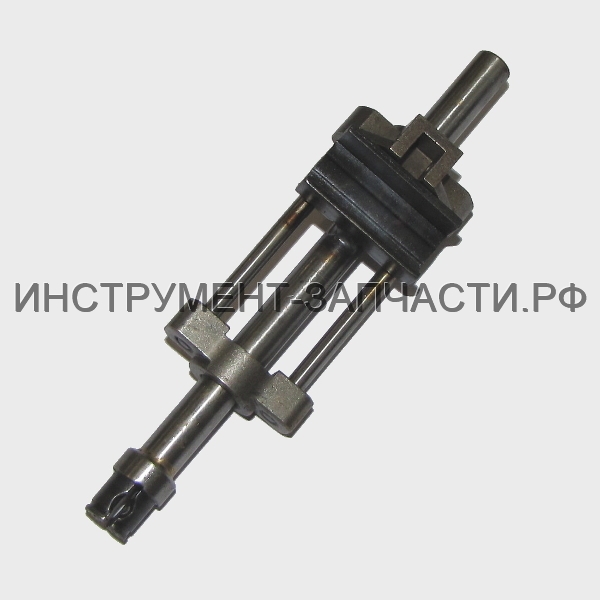

11 156.03.02.01.00 Шток МП-85/600Э Шток МП-85/600Э
Шток
Нет в наличии
1 430.00
12 156.03.02.02.00 COM_VIRTUEMART_NO_IMAGE_SET Траверса нижняя МП-85/600Э
Траверса нижняя
В наличии
2
1 50.00
13 156.03.02.03.00 Траверса верхняя МП-85/600Э Траверса верхняя МП-85/600Э
Траверса верхняя
В наличии
2
1 70.00
14 157.03.02.04.00 COM_VIRTUEMART_NO_IMAGE_SET Стойка Ø4х62 МП-120/750Э
Стойка
Ø4х62
В наличии
2
2 30.00

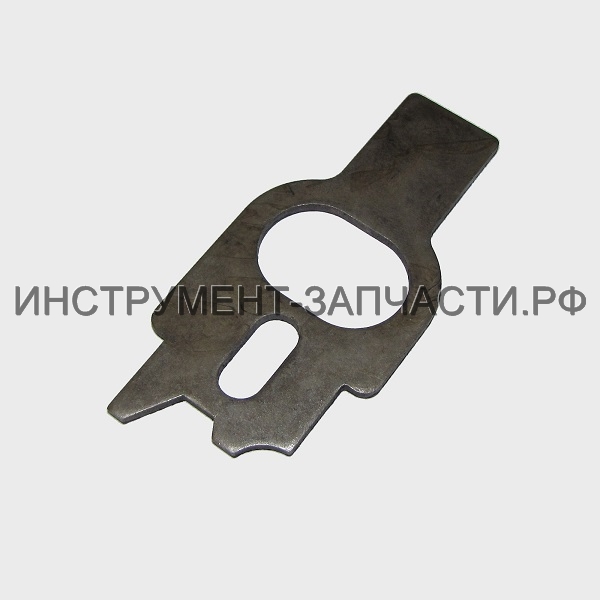

15 156.03.00.05.00 Пластина направляющая МП-85/600Э Пластина направляющая МП-85/600Э
Пластина направляющая
В наличии
2
1 60.00

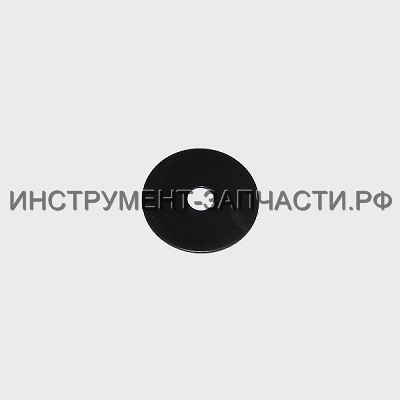

16 156.03.02.05.00 Шайба Ø12х18,5х0,5 МП-85/600Э Шайба Ø12х18,5х0,5 МП-85/600Э
Шайба
Ø12х18,5х0,5
В наличии
8
3 30.00

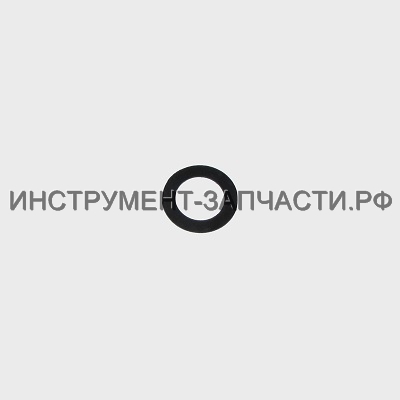

17 156.03.02.06.00 Прокладка МП-85/600Э Прокладка МП-85/600Э
Прокладка
Ø8,5х17,5х4
В наличии
6
1 20.00

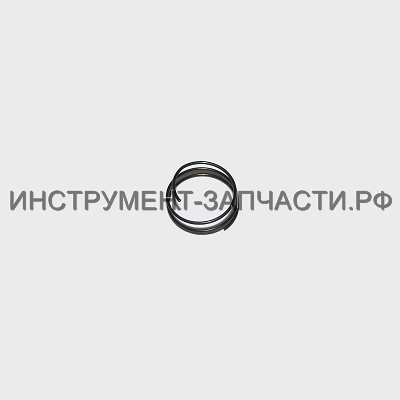

18 156.03.02.07.00 Пружина Ø7х19 МП-85/600Э Пружина Ø7х19 МП-85/600Э
Пружина
Ø7х19
В наличии
2
1 30.00
19 156.03.02.08.00 Втулка пластиковая МП-85/600Э Втулка пластиковая МП-85/600Э
Втулка пластиковая
Ø8,6х16х3,6
В наличии
2
1 20.00
20 00.02.02.02.17 Шайба Шайба
Ø10х16х0,5
В наличии
11
2 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.

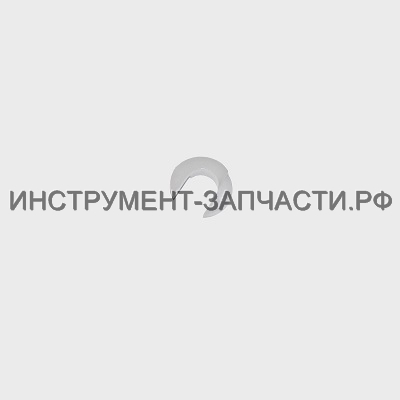

21 101.03.02.07.00 Пружина кручения МП-65/550Э Пружина кручения МП-65/550Э
Пружина кручения
В наличии
6
1 20.00
22 00.02.10.04.00 Шарик 3,5 мм Шарик 3,5 мм
Шарик
Ø3,5
В наличии
19
5 30.00
23 101.03.02.08.00 Рычаг МП-65/550Э Рычаг МП-65/550Э
Рычаг
В наличии
20
1 30.00
24 00.02.99.02.20 Кольцо стопорное В9 Кольцо стопорное В9
Кольцо пружинное
В9
В наличии
36
1 20.00
25
156.03.00.15.00
COM_VIRTUEMART_NO_IMAGE_SET Винт
М5х8
Нет данных о товаре
1
26 156.03.00.16.00 COM_VIRTUEMART_NO_IMAGE_SET Скоба защитная МП-85/600Э
Скоба защитная
Нет в наличии
1 30.00
27 00.02.02.01.05 COM_VIRTUEMART_NO_IMAGE_SET Шайба гроверная ЛШМ-900
Шайба пружинная
Ø5
В наличии
1
3 20.00
28 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная ДУ-1000ЭР
Шайба пружинная
Ø4
В наличии
32
2 20.00
29 156.03.01.01.00 COM_VIRTUEMART_NO_IMAGE_SET Ось качалки Ø4х25 МП-85/600Э
Ось качалки
Ø4х25
В наличии
3
1 30.00
30 156.03.01.00.00 Качалка в сборе МП-85/600Э Качалка в сборе МП-85/600Э
Качалка в сборе
Нет в наличии
1 250.00
31 00.02.99.02.02 Кольцо стопорное В8 ДУ-650ЭР Кольцо стопорное В8 ДУ-650ЭР
Кольцо пружинное
В8
В наличии
45
В резерве
2
1 50.00
32 00.02.02.02.06 Шайба Шайба
Ø8,4х16х1
В наличии
12
1 20.00

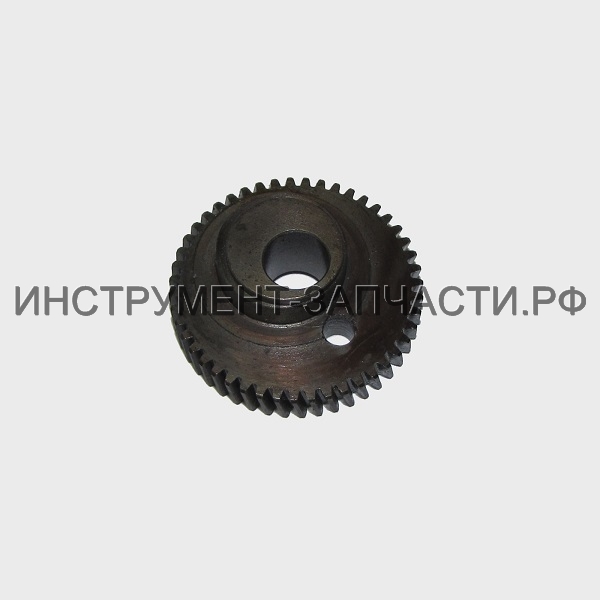

33 156.03.00.06.00 Колесо зубчатое Z=47 МП-85/600Э Колесо зубчатое Z=47 МП-85/600Э
Колесо зубчатое
Z=47
В наличии
4
1 400.00
34 00.01.02.01.25 Подшипник игольчатый НК0808 (8х12х8) Подшипник игольчатый НК0808 (8х12х8)
Подшипник роликовый
HK081208 (8х12х8)
В наличии
8
2 160.00
35 156.03.00.08.00 COM_VIRTUEMART_NO_IMAGE_SET Штифт Ø5 МП-85/600Э
Штифт
Ø5
В наличии
2
4 30.00

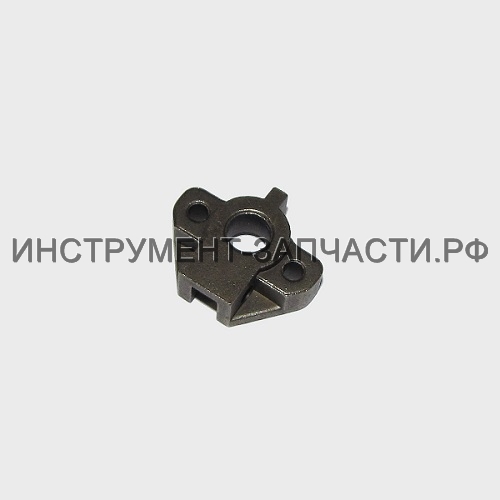

36 156.03.00.09.00 Балансир МП-85/600Э Балансир МП-85/600Э
Балансир
В наличии
7
2 90.00
37 156.03.00.10.00 Рычаг толкателя МП-85/600Э Рычаг толкателя МП-85/600Э
Рычаг толкателя
В наличии
2
1 70.00
38 156.03.00.11.00 Шайба Ø8,2х36,5х1 МП-85/600Э Шайба Ø8,2х36,5х1 МП-85/600Э
Шайба
Ø8,2х36,5х1
В наличии
5
1 30.00
39 156.03.00.12.00 COM_VIRTUEMART_NO_IMAGE_SET Шайба Ø6,5х12х1 МП-85/600Э
Шайба
Ø6,5х12х1
Нет в наличии
1 30.00

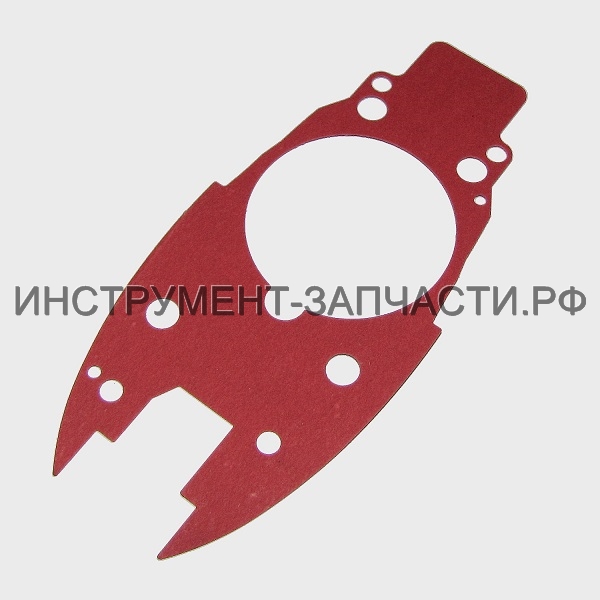

40 156.03.00.13.00 Прокладка МП-85/600Э Прокладка МП-85/600Э
Прокладка
В наличии
1
1 20.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.

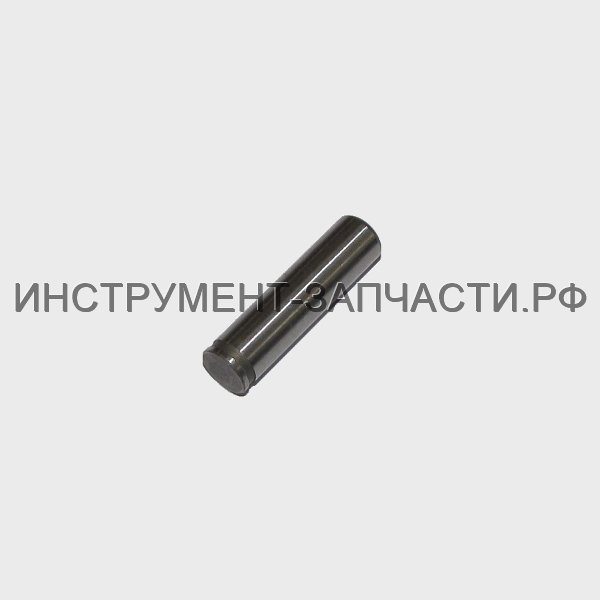

41 156.03.00.14.00 Ось МП-85/600Э Ось МП-85/600Э
Ось
Ø8
Нет в наличии
1 30.00
42 00.02.03.01.46 Винт 4х35 Винт 4х35
Винт
4х35
В наличии
3
3 20.00
43 00.02.03.01.34 Винт 4х65 Винт 4х65
Винт
4х65
В наличии
10
1 100.00

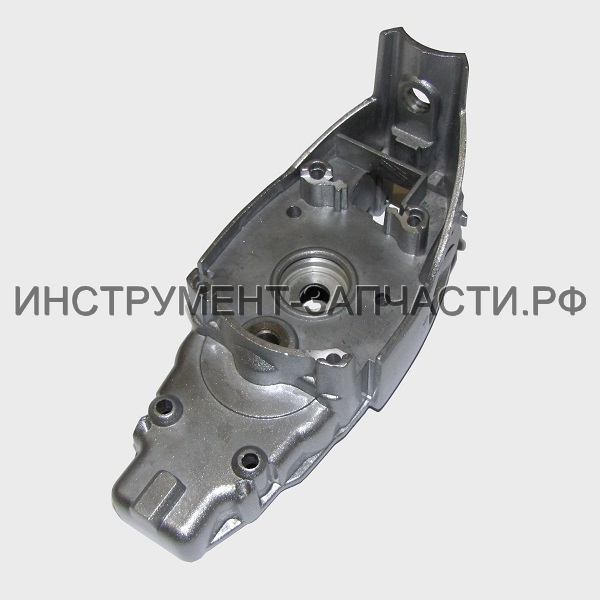

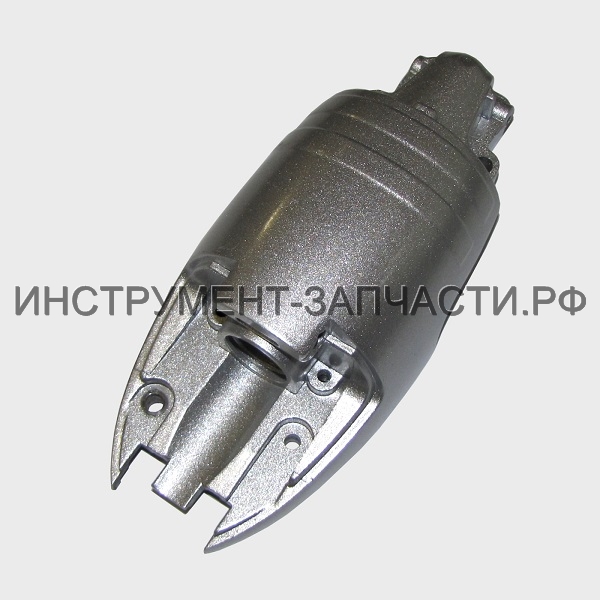

44 156.03.00.18.00 Корпус редуктора МП-85/600Э Корпус редуктора МП-85/600Э
Корпус редуктора
В наличии
2
1 730.00
45 156.03.00.19.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо войлочное МП-85/600Э
Кольцо войлочное
Ø8х22х2
Нет в наличии
1 30.00
46 156.03.00.20.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо резиновое МП-85/600Э
Кольцо резиновое
Ø21,5х25,5х2
Нет в наличии
1 20.00
47 00.01.01.01.65 COM_VIRTUEMART_NO_IMAGE_SET 00.01.01.01.65 Подшипник шариковый 608-2RS
Подшипник шариковый
608-2RS (8х22х7)
В наличии
5
1 140.00
47 608-2RS Подшипник 180608/608-2RS Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
Альтернатива
В наличии
89
1 70.00
48 00.01.02.01.10 Подшипник роликовый НК061208 Подшипник роликовый НК061208
Подшипник роликовый
HK061208 (6х12х8)
В наличии
25
В резерве
1
1 180.00

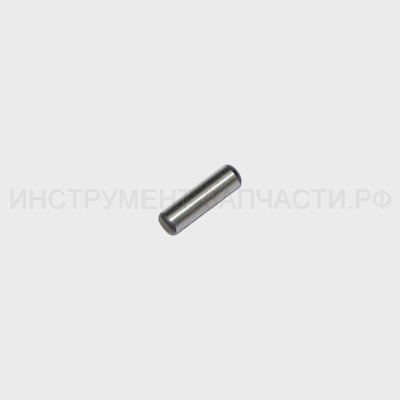

49 156.03.00.07.00 COM_VIRTUEMART_NO_IMAGE_SET Штифт Ø6х17 МП-85/600Э
Штифт
Ø6х17
В наличии
1
1 50.00
51 101.05.00.14.00 COM_VIRTUEMART_NO_IMAGE_SET Пружина МП-65/550 Э
Пружина
Ø3х9,5
В наличии
4
3 20.00

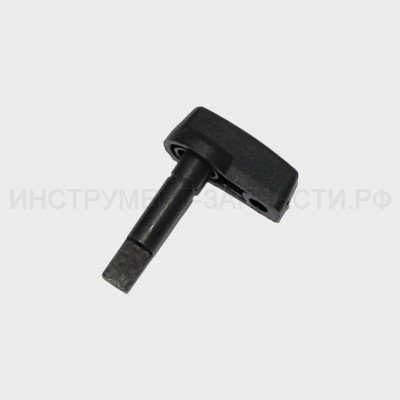

52 156.03.00.17.00 COM_VIRTUEMART_NO_IMAGE_SET Переключатель хода качалки МП-85/600Э
Переключатель хода качалки
Нет в наличии
1 50.00
53 00.02.02.03.04 COM_VIRTUEMART_NO_IMAGE_SET Шайба пружинная МП-100 Э
Кольцо пружинное
Ø5
В наличии
7
1 20.00
54 156.03.00.22.00 COM_VIRTUEMART_NO_IMAGE_SET Толкатель Ø6х16 МП-85/600Э
Толкатель
Ø6х16
В наличии
1
1 50.00
55 156.03.00.23.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо войлочное Ø6х11х5 МП-85/600Э
Кольцо войлочное
Ø6х11х5
В наличии
7
1 20.00

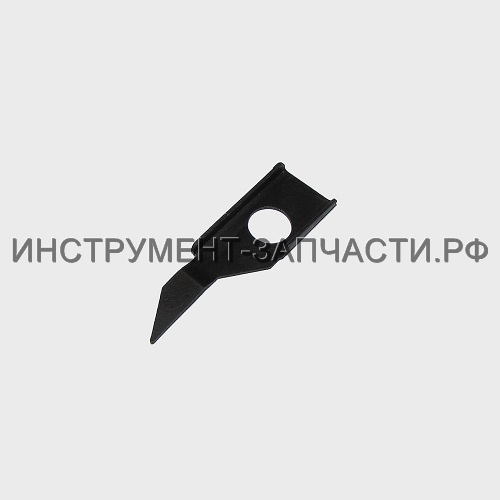

56 156.05.00.05.00 Указатель угла наклона основания МП-85/600Э Указатель угла наклона основания МП-85/600Э
Указатель угла наклона основания
В наличии
2
1 50.00

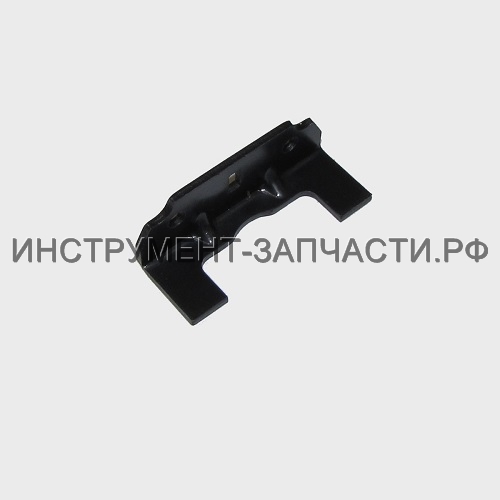

57 156.05.02.01.00 Рычаг фиксации основания МП-85/600Э Рычаг фиксации основания МП-85/600Э
Рычаг фиксации основания
В наличии
2
1 60.00

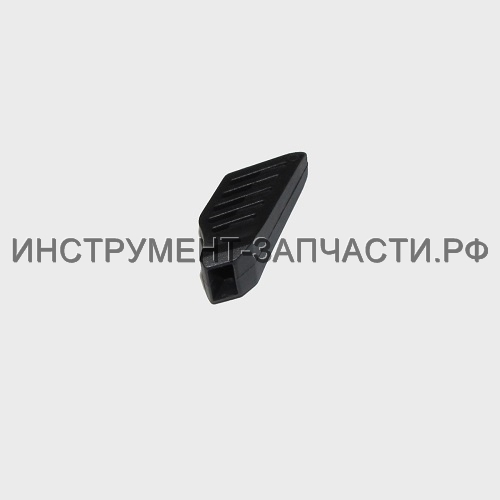

58 156.05.02.02.00 Ручка рычага фиксации МП-85/600Э Ручка рычага фиксации МП-85/600Э
Ручка рычага фиксации
В наличии
2
1 30.00
59
157.04.00.01.00
COM_VIRTUEMART_NO_IMAGE_SET Диафрагма
Нет данных о товаре
1

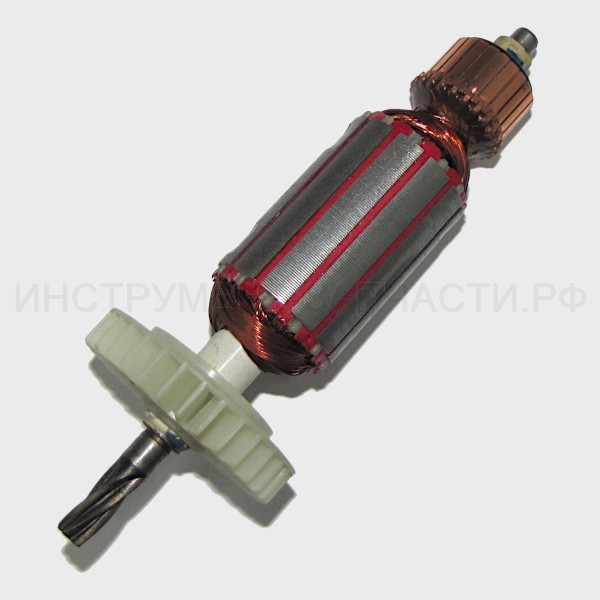

60 157.04.01.00.00 COM_VIRTUEMART_NO_IMAGE_SET Якорь с вентилятором в сборе МП-120/750Э
Якорь с вентилятором в сборе
Ø35х48; Z=5
В наличии
1
1 1,060.00
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
61 00.01.01.01.06 COM_VIRTUEMART_NO_IMAGE_SET Подшипник шариковый 607Z Д-500
Подшипник шариковый
607-2Z (7х19х6)
В наличии
5
1 180.00
61 607-2RS Подшипник 180607/607-2RS Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS (7х19х6)
Альтернатива
В наличии
48
1 60.00
62 156.04.01.01.00 Втулка демпфирующая МП-85/600Э Втулка демпфирующая МП-85/600Э
Втулка демпфирующая
В наличии
10
1 50.00
63 00.02.03.01.12 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х68 ДП-1000ЭР
Винт
4х68
Нет в наличии
2 50.00

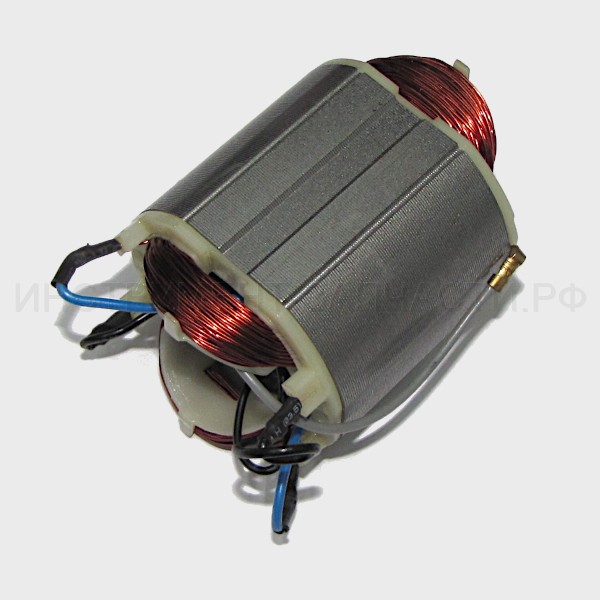

64 157.04.02.00.00 COM_VIRTUEMART_NO_IMAGE_SET Статор в сборе МП-120/750Э
Статор в сборе
Ø58,5х48
В наличии
1
1 1,030.00
65
157.05.00.03.00
COM_VIRTUEMART_NO_IMAGE_SET Корпус двигателя
Нет данных о товаре
1

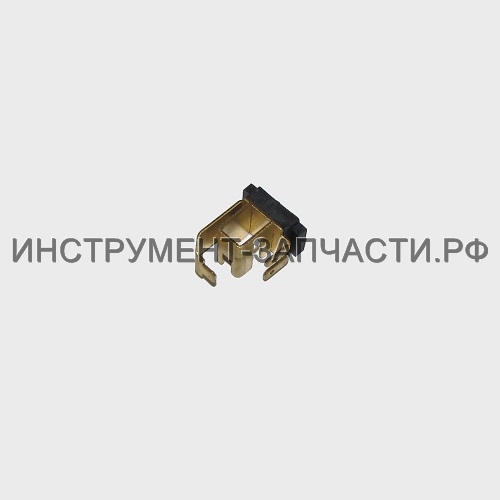

66 156.04.03.00.00 Щеткодержатель в сборе МП-85/600Э Щеткодержатель в сборе МП-85/600Э
Щеткодержатель в сборе
В наличии
8
2 90.00

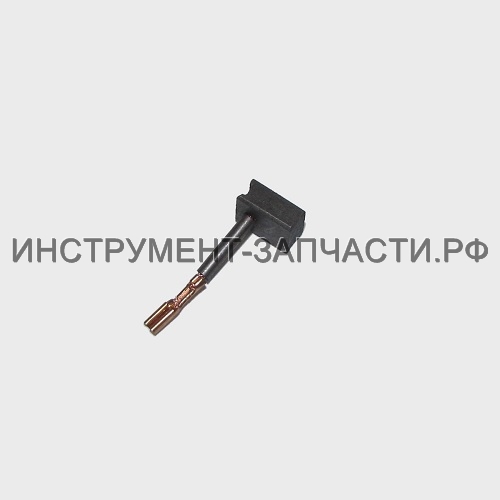

67 156.04.03.01.00 Щетка электрическая МП-85/600Э Щетка электрическая МП-85/600Э
Щетка электрическая
6х10х14
В наличии
14
2 80.00

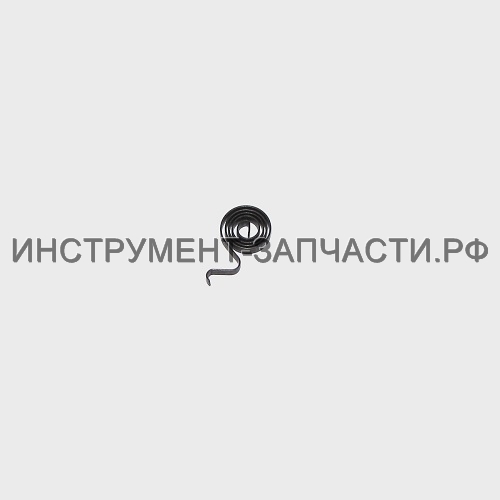

68 156.04.03.02.00 Пружина спиральная МП-85/600Э Пружина спиральная МП-85/600Э
Пружина спиральная
В наличии
8
2 20.00
69 157.04.00.03.00 Блок электронный МП-120/750Э Блок электронный МП-120/750Э
Блок электронный
В наличии
2
1 730.00
70
157.04.00.04.00
COM_VIRTUEMART_NO_IMAGE_SET Проводник
Нет данных о товаре
1
71
157.05.00.04.00
COM_VIRTUEMART_NO_IMAGE_SET Крышка задняя
Нет данных о товаре
1
72 00.02.03.01.03 COM_VIRTUEMART_NO_IMAGE_SET Винт 4х14 ДУ-650ЭР
Винт
4х14
В наличии
4
3 20.00

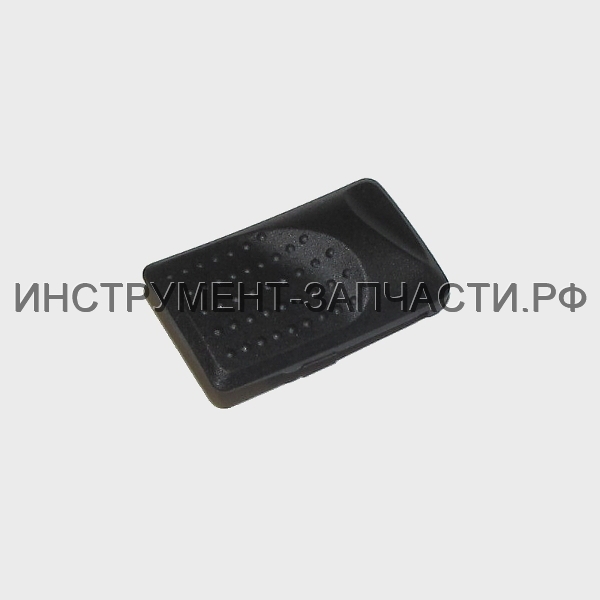

73 157.04.00.05.00 Клавиша выключателя МП-120/750Э Клавиша выключателя МП-120/750Э
Клавиша выключателя
Нет в наличии
1 30.00

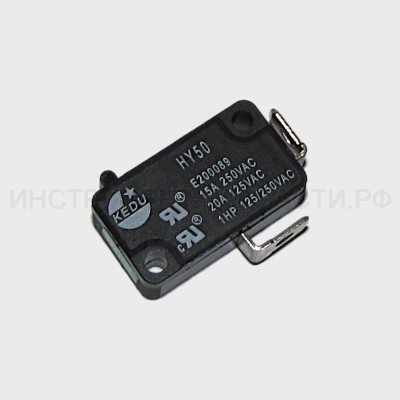

74 157.04.05.00.00 COM_VIRTUEMART_NO_IMAGE_SET Выключатель МП-120/750Э
Выключатель
TŰV HY50 EN61068 10(8)A 250VAC 5E4
В наличии
5
1 330.00
75
157.04.00.06.00
COM_VIRTUEMART_NO_IMAGE_SET Пружина
Ø5х0,5х20
Нет данных о товаре
1
76
157.04.00.07.00
COM_VIRTUEMART_NO_IMAGE_SET Тяга выключателя
Нет данных о товаре
1
77 157.04.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Кольцо ферритовое МП-120/750Э
Кольцо ферритовое
Нет в наличии
2 50.00
78 00.10.04.01.10 COM_VIRTUEMART_NO_IMAGE_SET Конденсатор
0.22μF+2х4700pF
В наличии
2
1 80.00
79
157.04.00.08.00
COM_VIRTUEMART_NO_IMAGE_SET Колодка клеммная
Нет данных о товаре
2
№ на рис.
Артикул
Изобр.
Наименование
Наличие
/ Резерв
Кол. на схеме
Цена
Кол.
80
156.04.04.04.00
COM_VIRTUEMART_NO_IMAGE_SET Планка фиксации шнура
Нет данных о товаре
1
81 101.04.00.01.00 COM_VIRTUEMART_NO_IMAGE_SET Втулка защитная шнура МП-65/550 Э
Втулка защитная шнура
В наличии
7
1 40.00
82 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой 2х0,75
Шнур питания с вилкой
H05VV-F/2x0,75мм², L=4м
В наличии
32
1 400.00

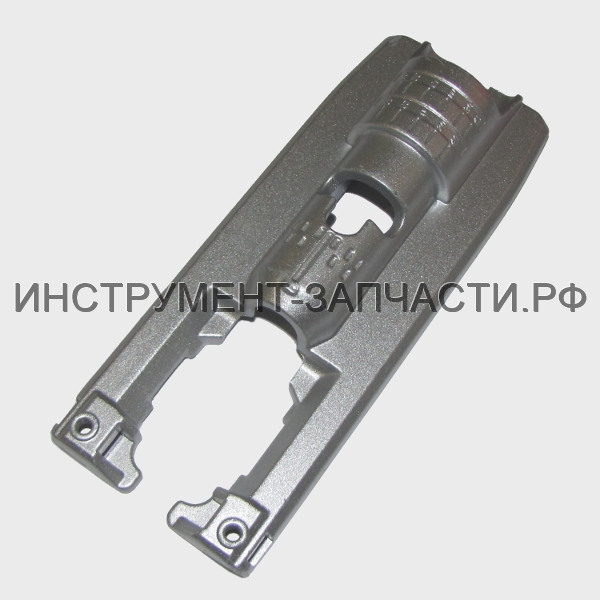

83 156.05.01.01.00 Основание МП-85/600Э Основание МП-85/600Э
Основание
В наличии
1
1 320.00

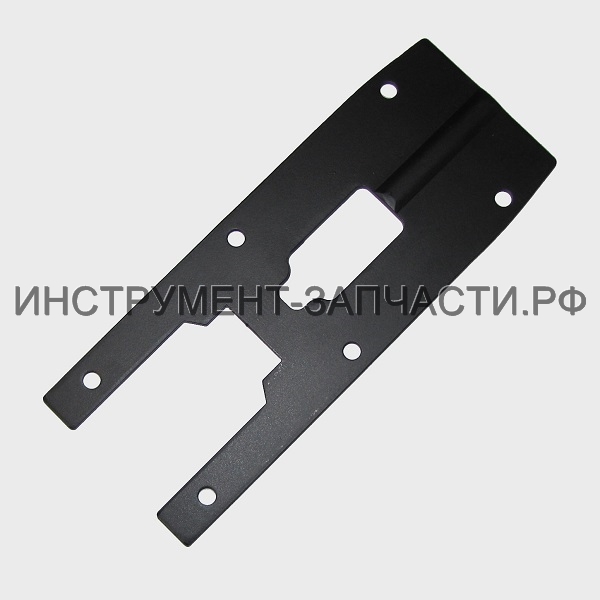

84 156.05.01.02.00 COM_VIRTUEMART_NO_IMAGE_SET Планка прижимная МП-85/600Э
Планка прижимная
Нет в наличии
1 80.00
85 156.05.01.03.00 COM_VIRTUEMART_NO_IMAGE_SET Винт специальный М10х24 МП-85/600Э
Винт специальный
М10х24
В наличии
2
1 50.00
86 156.05.01.04.00 COM_VIRTUEMART_NO_IMAGE_SET Шайба 4,2х14х2 МП-85/600Э
Шайба
4,2х14х2
В наличии
5
2 20.00
87 00.02.04.04.05 Винт М4х8.019 МП-100 Э Винт М4х8.019 МП-100 Э
Винт
М4х8(внутр. шест.S3)
В наличии
5
2 20.00
88 156.05.01.05.00 Подошва МП-85/600Э Подошва МП-85/600Э
Подошва
Нет в наличии
1 150.00
89 00.02.04.05.12 COM_VIRTUEMART_NO_IMAGE_SET Винт М4х8
Винт
М4х8
Нет в наличии
6 20.00
90
156.02.00.04.00
COM_VIRTUEMART_NO_IMAGE_SET Держатель центра
Нет данных о товаре
1
91
156.02.00.03.00
COM_VIRTUEMART_NO_IMAGE_SET Центр циркульный
Нет данных о товаре
1
92
156.02.00.05.00
COM_VIRTUEMART_NO_IMAGE_SET Подошва пластиковая
Нет данных о товаре
1
93
157.02.00.06.00
COM_VIRTUEMART_NO_IMAGE_SET Полотно пильное
Нет данных о товаре
1
94 156.02.00.02.00 COM_VIRTUEMART_NO_IMAGE_SET Линейка направляющая МП-85/600Э
Линейка направляющая
Нет в наличии
1 180.00
95 156.02.00.07.00 COM_VIRTUEMART_NO_IMAGE_SET Винт барашковый М4х8 МП-85/600Э
Винт барашковый
М4х8
Нет в наличии
2 10.00
96
00.02.99.01.12
COM_VIRTUEMART_NO_IMAGE_SET Кольцо пружинное
А19
Нет данных о товаре
1
97
156.03.00.21.00
COM_VIRTUEMART_NO_IMAGE_SET Шайба
Ø8х22х0,8
Нет данных о товаре
1
98
157.04.00.09.00
COM_VIRTUEMART_NO_IMAGE_SET Проводник
Нет данных о товаре
1
1 1 2 2 3 3 3 3 4 4 4 4 4 4 4 4 5 5 6 6 6 6 7 7 8 8 9 9 9 9 10 10 11 11 12 12 13 13 14 14 14 14 15 15 16 16 16 16 16 16 17 17 18 18 19 19 20 20 21 21 22 22 22 22 22 22 22 22 22 22 23 23 24 24 25 25 26 26 27 27 27 27 27 27 28 28 28 28 29 29 30 30 31 31 32 32 33 33 34 34 35 35 35 35 35 35 35 35 36 36 36 36 37 37 38 38 39 39 39 39 40 40 41 41 42 42 42 42 43 43 44 44 45 45 46 46 47 47 48 48 49 49 51 51 51 51 51 51 52 52 53 53 54 54 55 55 56 56 57 57 58 58 59 59 60 60 61 61 62 62 63 63 63 63 64 64 65 65 66 66 66 66 67 67 67 67 68 68 68 68 69 69 70 70 71 71 72 72 72 72 73 73 74 74 75 75 76 76 77 77 77 77 78 78 79 79 79 79 80 80 81 81 82 82 83 83 84 84 85 85 86 86 86 86 87 87 87 87 88 88 89 89 89 89 89 89 90 90 91 91 92 92 93 93 94 94 95 95 96 96 97 97 98 98

Корзина

Ваша корзина пуста!
