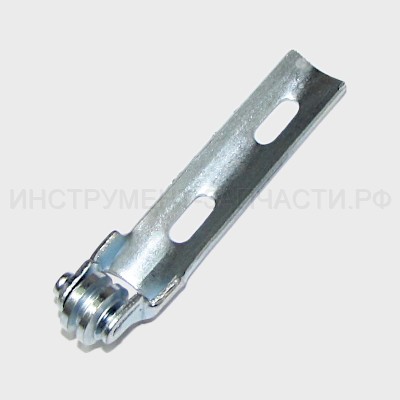

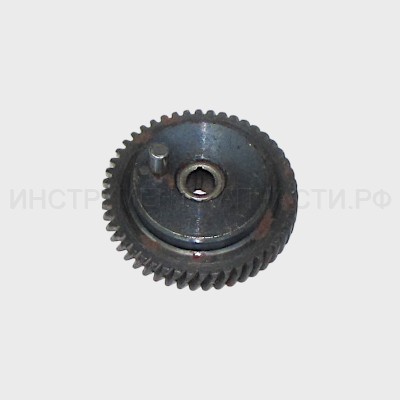

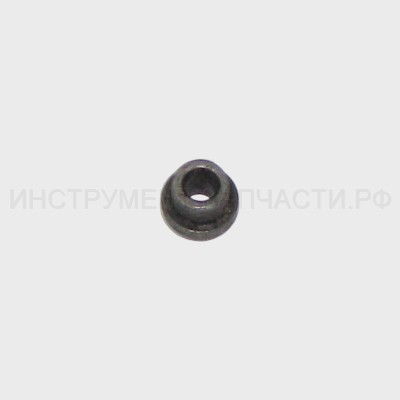

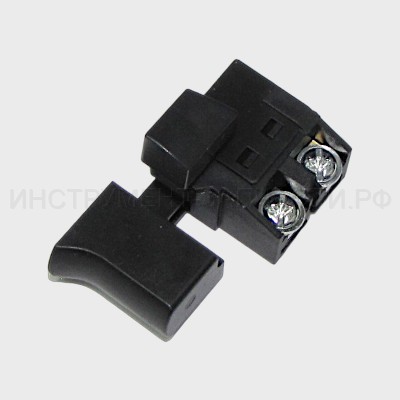

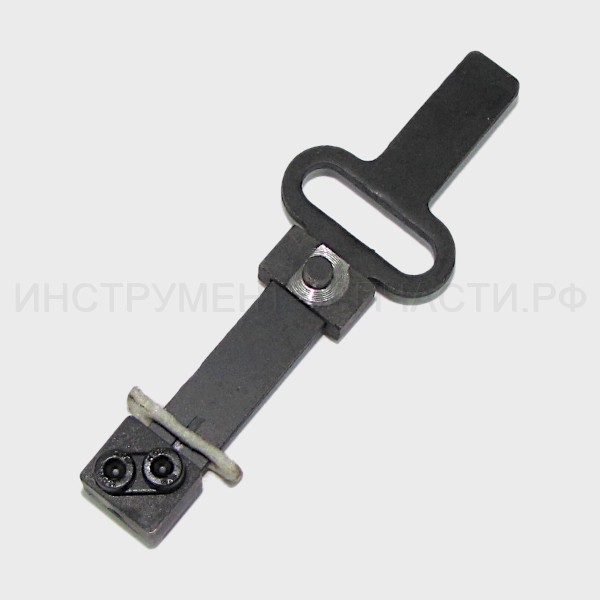

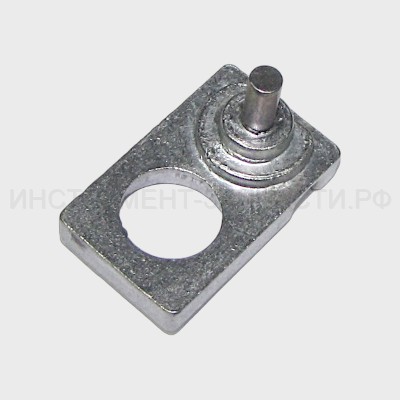

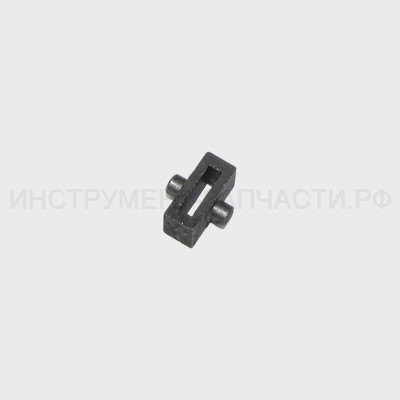

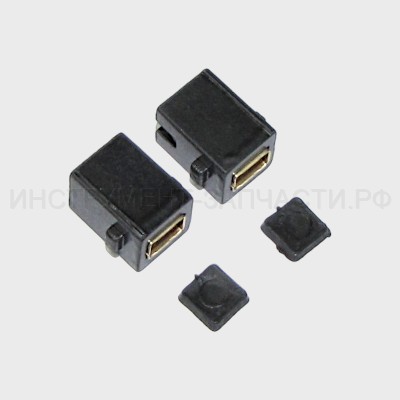

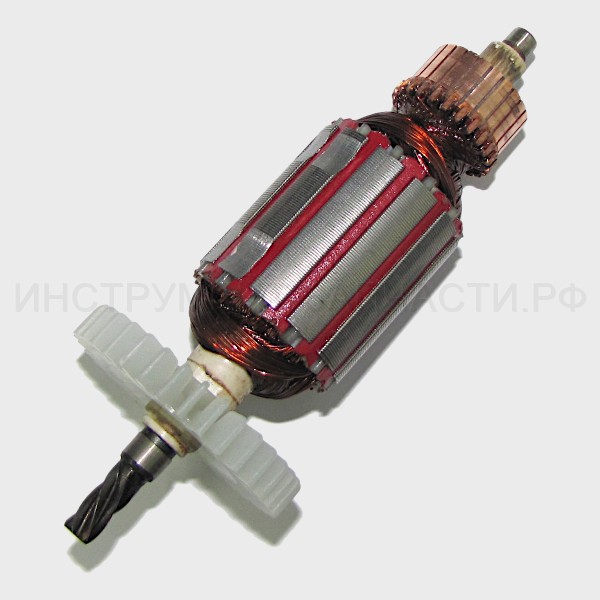

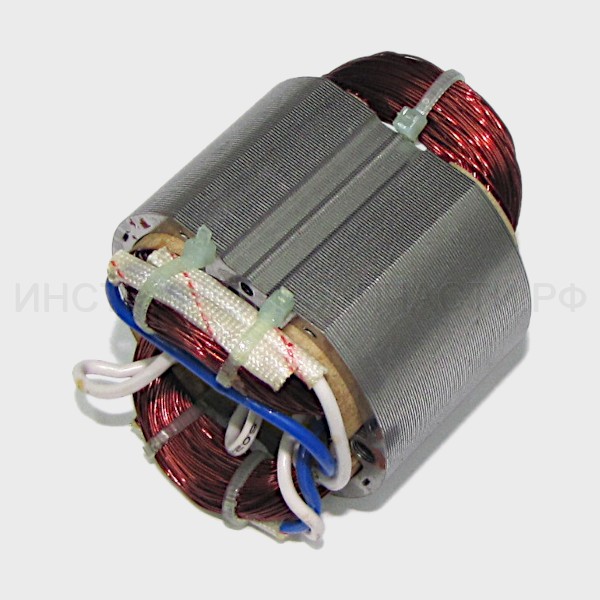

Дмитрий Кущев Схема и запчасти для лобзика Интерскол МП-60/580 Схема актуальна для изделий, у которых серийный номер начинается с 753. Рис. 1 Лобзик МП-60/580 (753.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.65 Винт М4х14 Нет данных о товаре 1 2 2 00.02.04.01.65 Винт М4х14 Нет данных о товаре 1 3 3 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4х14 В наличии: 4 1 20 ₽ 4 4 753.03.01.01.02 Замок крепления пилки Нет данных о товаре 1 5 5 753.03.01.01.05 Прокладка фетровая Нет данных о товаре 1 6 6 753.03.00.04.00 Траверса нижняя Нет данных о товаре 1 7 7 753.03.01.01.00 Шток 45# Нет данных о товаре 1 8 8 753.03.00.02.00 Траверса верхняя МП-60/580 Траверса верхняя В наличии: 1 1 20 ₽ 9 9 753.03.01.04.00 Втулка МП-60/580 Втулка В наличии: 2 1 40 ₽ 10 10 753.03.00.05.00 Колесо зубчатое МП-60/580 Колесо зубчатое 40cr В наличии: 1 1 290 ₽ 11 11 753.03.00.08.00 Щит промежуточный МП-60/580 Щит промежуточный В наличии: 1 1 130 ₽ 12 12 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4х14 В наличии: 4 9 20 ₽ 13 13 753.05.00.01.00 Корпус накладка прав Нет данных о товаре 1 14 14 00.10.01.05.08 Выключатель МП-60/580 Выключатель FA2-8/2B7 250V 5E4 8(8)A В наличии: 2 1 220 ₽ 15 15 00.10.04.01.02 Конденсатор 0.22uF В наличии: 5 1 80 ₽ 16 16 753.10.02.01.01 Шнур питания с вилкой Нет данных о товаре 1 17 17 753.04.00.03.00 Трубка защитная шнура Нет данных о товаре 1 18 18 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4х14 В наличии: 4 2 20 ₽ 19 19 753.04.00.02.01 Планка прижимная Нет данных о товаре 1 20 20 00.01.01.01.25 Подшипник шариковый 607RS Подшипник 607RS (7x19x6) В наличии: 2 1 200 ₽ 20 20 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 20 20 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 21 21 753.04.02.00.00 Статор МП-60/580 Статор Ø56х35 В наличии: 1 1 680 ₽ 22 22 753.04.01.00.00 Якорь МП-60/580 Якорь Ø34.3х35 В наличии: 1 1 1,110 ₽ 23 23 00.01.01.01.19 Подшипник 608RS Р-82ТС Подшипник 608RS (8x22x7) В наличии: 18 1 220 ₽ 23 23 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 23 23 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 24 24 753.10.06.00.00 Катушка индуктивности Нет данных о товаре 1 25 25 753.04.03.03.00 Щеткодержатели МП-60/580 (комплект) Щеткодержатель 5х8х18 В наличии: 2 1 320 ₽ 26 26 753.04.03.01.00 Щетка электрическая 5х8х10 Нет данных о товаре 1 27 27 00.02.04.01.65 Винт М4x14 Нет данных о товаре 1 28 28 753.04.00.02.00 Планка крепления Нет данных о товаре 1 29 29 753.05.01.03.00 Основание лобзика 55мм Нет данных о товаре 1 30 30 753.03.03.02.00 Ролик направляющий Нет данных о товаре 1 31 31 753.03.03.01.00 Ось ролика Нет данных о товаре 1 32 32 753.03.02.06.00 Кольцо стопорное Нет данных о товаре 1 33 33 00.02.04.01.65 Винт М4х14 Нет данных о товаре 1 34 34 753.05.00.07.00 Экран защитный Нет данных о товаре 1 35 35 753.00.01.01.02 Руководство РЭ и ТБ Нет данных о товаре 1 36 36 753.05.00.02.00 Корпус накладка лев Нет данных о товаре 1 37 37 00.02.03.01.24 Винт 4*8 ПЦ-16Т Винт саморез St4х8.5 В наличии: 5 2 20 ₽ A A 753.05.00.00.00 Корпус комплект (лев.+пр.) поз.13+поз.36 Нет данных о товаре 1к B B 753.03.01.00.00 Шток в сборе с замком крепления пилки МП-60/580 Шток с траверсой и замком крепления пилки в сборе поз.1;2;4;5;6;7. В наличии: 2 1к 230 ₽ C C 753.03.03.00.00 Ролик направляющий в сборе МП-60/580 Ролик направляющий в сборе поз.30; 31; 32. В наличии: 5 1к 100 ₽ Кол-во: В корзину
