Схема и запчасти для лобзика Интерскол МП-85/600Э
Схема актуальна для изделий, у которых серийный номер начинается с 156.
Инструмент снят с производства
Рис. 1

Лобзик МП-85/600Э (156.*): Рис.1

1

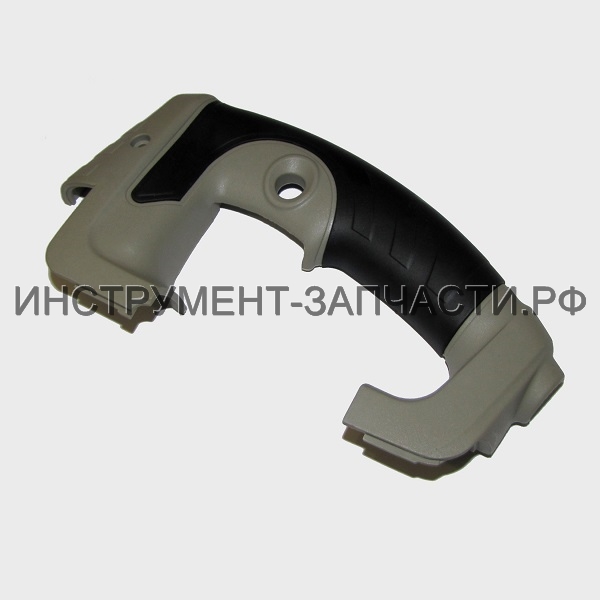

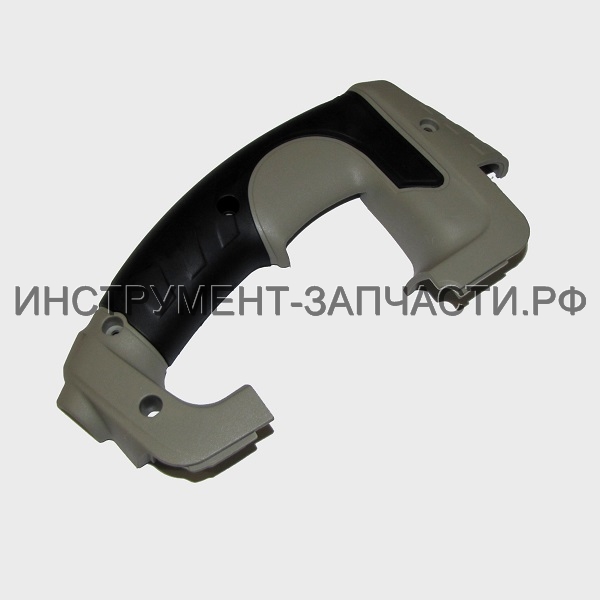

Ручка МП-85/600Э
В наличии: 1
1
180 ₽
2

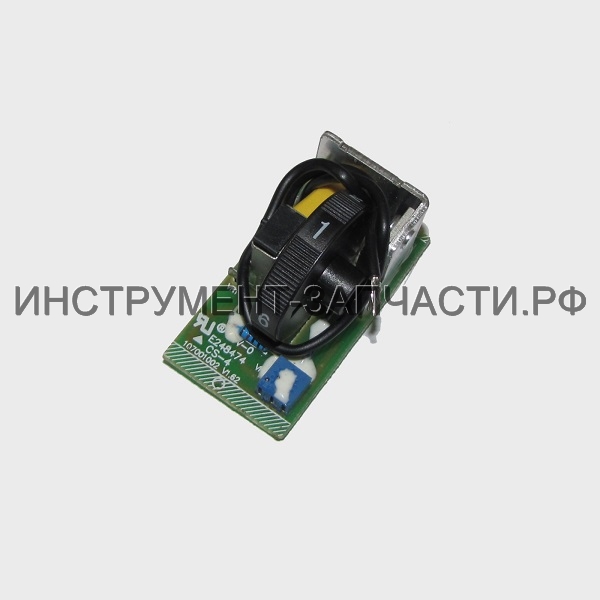

Блок электронный МП-85/600Э
Блок электронный МП-85/600Э
Блок электронный
В наличии: 1
1
460 ₽
3
Выключатель МП-65/550Э
Выключатель МП-65/550Э
Выключатель
KEDU HY79C-21 E200089 16(10)A 250V~5E4
В наличии: 7
1
440 ₽
4
Ручка накладка МП-85/600Э
Ручка накладка МП-85/600Э
Ручка накладка
В наличии: 1
1
180 ₽
5
Не настроено изображение
Шайба 4х8х0,5
Шайба
Ø4
В наличии: 5
2
20 ₽
6
Винт М4х10 УШМ-115
Винт М4х10 УШМ-115
Винт
М4х10
В наличии: 19
4
10 ₽
7
Не настроено изображение
В наличии: 1
3
20 ₽
8
Не настроено изображение
Винт М5х25 ДП-1200
Винт
М5х25
В наличии: 5
3
60 ₽
9
Крышка редуктора МП-85/600Э
Крышка редуктора МП-85/600Э
Крышка редуктора
В наличии: 2
1
540 ₽
10
Не настроено изображение

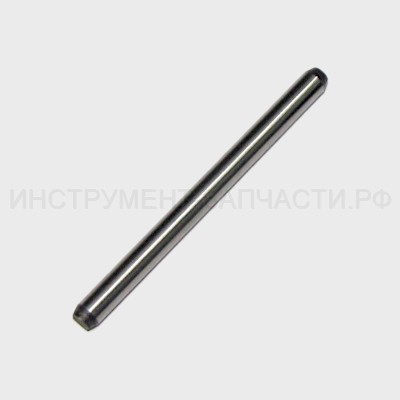

Ось МП-85/600Э
Ось
Ø4х52
В наличии: 2
1
20 ₽
11
Не настроено изображение

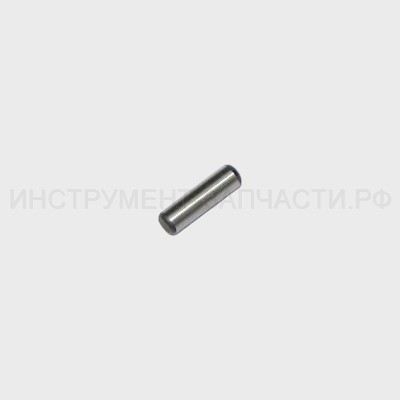

Штифт МП-85/600Э
Штифт
Ø3х10
В наличии: 2
2
10 ₽
12
Не настроено изображение

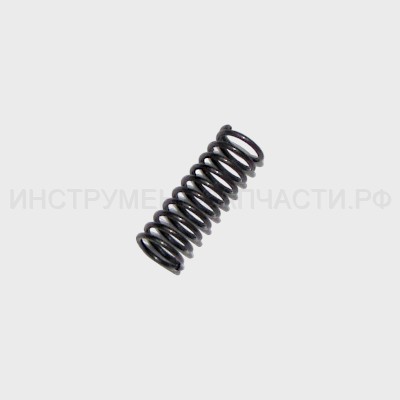

Пружина МП-85/600Э
Пружина
Ø6,2х19,6
В наличии: 2
1
20 ₽
A
Шток в сборе МП-85/600Э
Шток в сборе МП-85/600Э
Шток в сборе
Поз. 13,14.15.16
В наличии: 3
1
510 ₽
13
Шток МП-85/600Э
Нет в наличии
1
540 ₽
14
Не настроено изображение
Траверса нижняя МП-85/600Э
Траверса нижняя
В наличии: 2
1
60 ₽
15
Траверса верхняя МП-85/600Э
Траверса верхняя МП-85/600Э
Траверса верхняя
В наличии: 2
1
80 ₽
16
Не настроено изображение
Стойка
Ø4х62
Нет в наличии
2
70 ₽
17
Пластина направляющая МП-85/600Э
Пластина направляющая МП-85/600Э
Пластина направляющая
В наличии: 2
1
60 ₽
B
Не настроено изображение
156.03.03.00.00
Комплект крепления пилки
Поз.18,19,20,21,22,23,24,25,26,94
Нет данных о товаре
1
18
Шайба Ø12х18,5х0,5 МП-85/600Э
Шайба Ø12х18,5х0,5 МП-85/600Э
Шайба
Ø12х18,5х0,5
В наличии: 8
3
30 ₽
19
Прокладка МП-85/600Э
Прокладка МП-85/600Э
Прокладка
Ø8,5х17,5х4
В наличии: 6
1
20 ₽
20
Пружина Ø7х19 МП-85/600Э
Пружина Ø7х19 МП-85/600Э
Пружина
Ø7х19
В наличии: 2
1
40 ₽
21
Втулка пластиковая МП-85/600Э
Втулка пластиковая МП-85/600Э
Полукольцо пластиковое
Ø8,6х16х3,6
В наличии: 2
2
20 ₽
22
Шайба
Шайба
Ø10х16х0,5
В наличии: 11
2
20 ₽
23
Не настроено изображение
156.03.02.09.00
Пружина кручения
Нет данных о товаре
1
24
Шарик 3,5 мм
Шарик 3,5 мм
Шарик
Ø3,5
В наличии: 19
4
30 ₽
25
Рычаг МП-65/550Э
В наличии: 20
1
40 ₽
26
Кольцо стопорное В9
Кольцо стопорное В9
Кольцо пружинное
В9
В наличии: 36
1
20 ₽
27
Не настроено изображение
156.04.04.04.00
Планка фиксации шнура
Нет данных о товаре
1
28
Не настроено изображение
В наличии: 4
4
20 ₽
29
Не настроено изображение

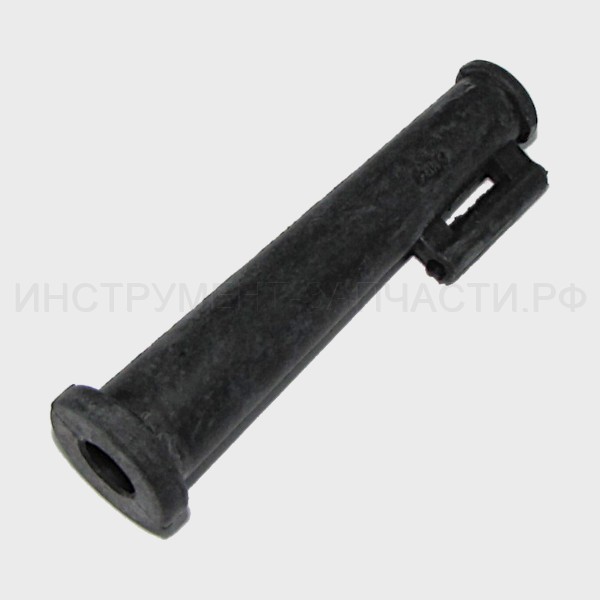

Втулка защитная шнура МП-65/550 Э
Втулка защитная шнура
В наличии: 7
1
50 ₽
30
Шнур питания с вилкой 2х0,75
Шнур питания с вилкой 2х0,75
Шнур питания с вилкой
H05VV-F/2x0,75мм², L=4м
В наличии: 24
1
510 ₽
31
Не настроено изображение

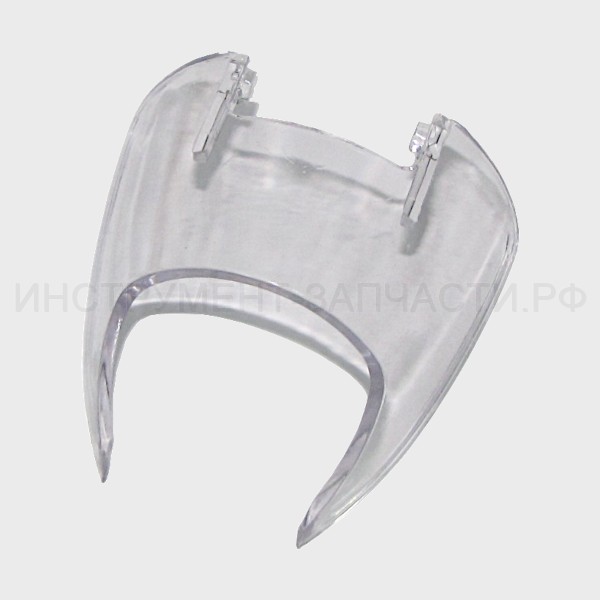

Экран защитный МП-85/600Э
Экран защитный
В наличии: 1
1
60 ₽
32
Не настроено изображение
156.03.00.15.00
Винт
М5х8
Нет данных о товаре
1
33
Не настроено изображение
Скоба защитная МП-85/600Э
Скоба защитная
Нет в наличии
1
30 ₽
34
Не настроено изображение
Шайба гроверная ЛШМ-900
Шайба пружинная
Ø5
В наличии: 1
3
20 ₽
35
Шайба гроверная ДУ-1000ЭР
Шайба гроверная ДУ-1000ЭР
Шайба пружинная
Ø4
В наличии: 32
2
20 ₽
36
Не настроено изображение
Ось качалки Ø4х25 МП-85/600Э
Ось качалки
Ø4х25
В наличии: 3
1
40 ₽
37
Качалка в сборе МП-85/600Э
Качалка в сборе МП-85/600Э
Качалка в сборе
В наличии: 3
1
320 ₽
38
Кольцо стопорное В8 ДУ-650ЭР
Кольцо стопорное В8 ДУ-650ЭР
Кольцо пружинное
В8
В наличии: 5
1
60 ₽
39
Шайба
Шайба
Ø8,4х16х1
В наличии: 7
1
10 ₽
40
Колесо зубчатое Z=47 МП-85/600Э
Колесо зубчатое Z=47 МП-85/600Э
Колесо зубчатое
Z=47
В наличии: 3
1
510 ₽
41
Подшипник игольчатый НК0808 (8х12х8)
Подшипник игольчатый НК0808 (8х12х8)
Подшипник роликовый
HK081208 (8х12х8)
В наличии: 8
2
200 ₽
42
Не настроено изображение
В наличии: 2
4
30 ₽
43
Балансир МП-85/600Э
В наличии: 7
2
110 ₽
44
Рычаг толкателя МП-85/600Э
Рычаг толкателя МП-85/600Э
Рычаг толкателя
В наличии: 2
1
80 ₽
45
Шайба Ø8,2х36,5х1 МП-85/600Э
Шайба Ø8,2х36,5х1 МП-85/600Э
Шайба
Ø8,2х36,5х1
В наличии: 5
1
30 ₽
46
Не настроено изображение
Шайба Ø6,5х12х1 МП-85/600Э
Шайба
Ø6,5х12х1
Нет в наличии
1
30 ₽
47
Прокладка МП-85/600Э
В наличии: 1
1
20 ₽
48
Ось МП-85/600Э
Нет в наличии
1
30 ₽
49
Винт 4х35
Винт 4х35
Винт
4х35
В наличии: 3
3
20 ₽
50
Винт 4х65
Винт 4х65
Винт
4х65
В наличии: 10
1
130 ₽
51
Корпус редуктора МП-85/600Э
Корпус редуктора МП-85/600Э
Корпус редуктора
В наличии: 2
1
940 ₽
52
Не настроено изображение
Кольцо войлочное МП-85/600Э
Кольцо войлочное
Ø8х22х2
Нет в наличии
1
30 ₽
53
Не настроено изображение
Кольцо резиновое МП-85/600Э
Кольцо резиновое
Ø21,5х25,5х2
Нет в наличии
1
20 ₽
54
Не настроено изображение
00.01.01.01.65 Подшипник шариковый 608-2RS
Подшипник шариковый
608-2RS (8х22х7)
В наличии: 4
1
170 ₽
54
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
В наличии: 59
1
70 ₽
55
Подшипник роликовый НК061208
Подшипник роликовый НК061208
Подшипник роликовый
HK061208 (6х12х8)
В наличии: 24
1
230 ₽
56
Не настроено изображение
В наличии: 1
1
50 ₽
57
Шарик 4
Шарик 4
Шарик
Ø4
Нет в наличии
3
40 ₽
58
Не настроено изображение

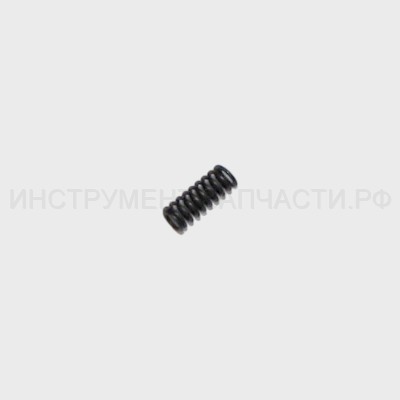

Пружина МП-65/550 Э
Пружина
Ø3х9,5
В наличии: 4
3
20 ₽
59
Не настроено изображение
Переключатель хода качалки МП-85/600Э
Переключатель хода качалки
Нет в наличии
1
60 ₽
60
Не настроено изображение
Шайба пружинная МП-100 Э
Кольцо пружинное
Ø5
В наличии: 7
1
20 ₽
61
Не настроено изображение

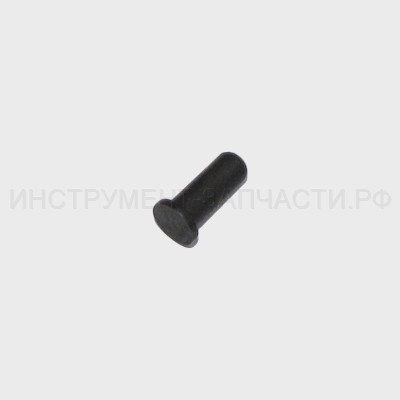

Толкатель Ø6х16 МП-85/600Э
Толкатель
Ø6х16
В наличии: 1
1
50 ₽
62
Не настроено изображение
Кольцо войлочное Ø6х11х5 МП-85/600Э
Кольцо войлочное
Ø6х11х5
В наличии: 7
1
20 ₽
63
Указатель угла наклона основания МП-85/600Э
Указатель угла наклона основания МП-85/600Э
Указатель угла наклона основания
В наличии: 2
1
50 ₽
64
Рычаг фиксации основания МП-85/600Э
Рычаг фиксации основания МП-85/600Э
Рычаг фиксации основания
В наличии: 2
1
60 ₽
65
Ручка рычага фиксации МП-85/600Э
Ручка рычага фиксации МП-85/600Э
Ручка рычага фиксации
В наличии: 2
1
30 ₽
66
Не настроено изображение
Нет в наличии
1
60 ₽
67

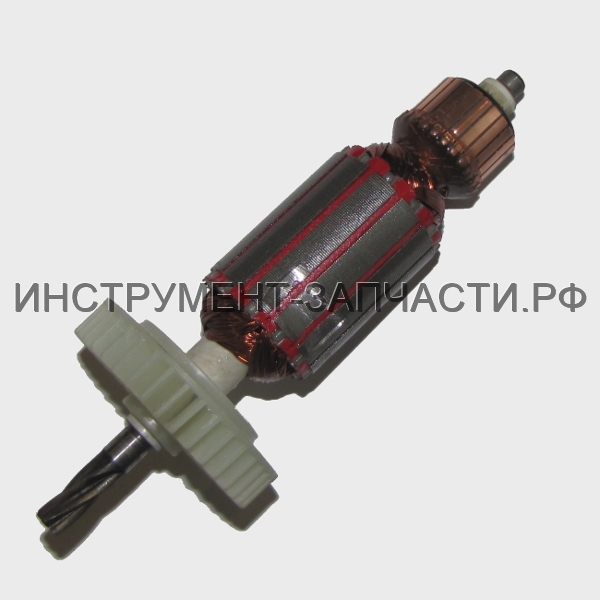

Якорь с вентилятором в сборе МП-85.600Э
Якорь с вентилятором в сборе МП-85.600Э
Якорь с вентилятором в сборе
Ø35х42; Z=5
В наличии: 2
1
1,500 ₽
68
Не настроено изображение
Подшипник шариковый 607Z Д-500
Подшипник шариковый
607-2Z (7х19х6)
В наличии: 5
1
230 ₽
68
Подшипник 180607/607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS (7х19х6)
В наличии: 29
1
60 ₽
69
Втулка демпфирующая МП-85/600Э
Втулка демпфирующая МП-85/600Э
Втулка демпфирующая
В наличии: 10
1
50 ₽
70
Не настроено изображение
В наличии: 5
2
30 ₽
71

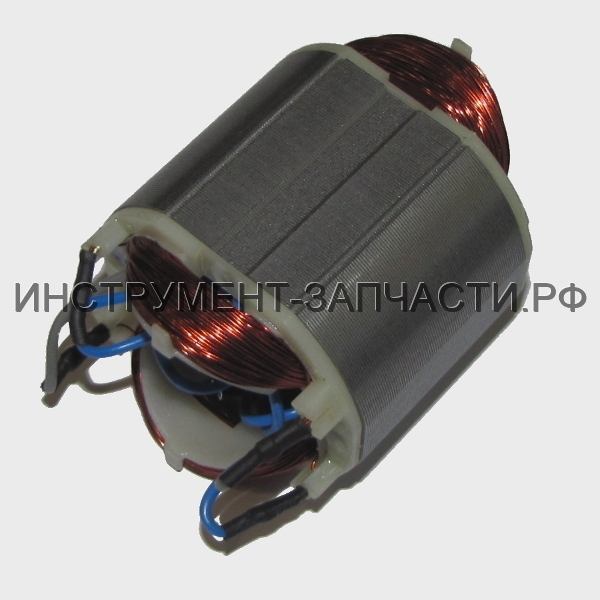

Статор в сборе
В наличии: 1
1
1,130 ₽
72

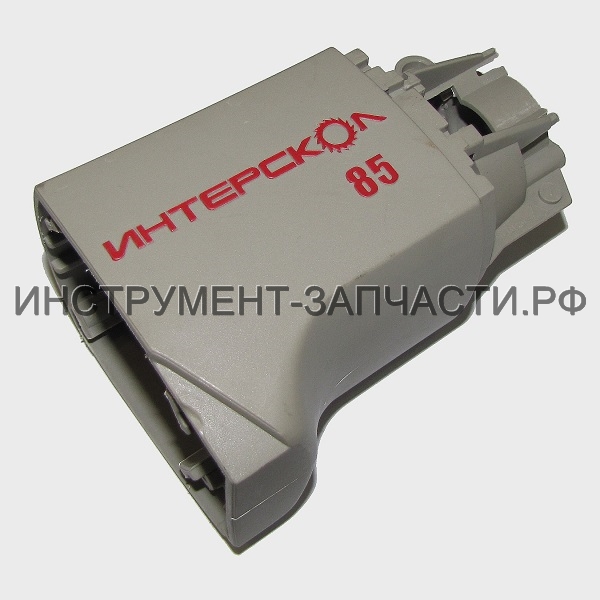

Корпус двигателя МП-85/600Э
Корпус двигателя МП-85/600Э
Корпус двигателя
В наличии: 1
1
270 ₽
73
Щеткодержатель в сборе МП-85/600Э
Щеткодержатель в сборе МП-85/600Э
Щеткодержатель в сборе
В наличии: 8
2
120 ₽
74
Щетка электрическая МП-85/600Э
Щетка электрическая МП-85/600Э
Щетка электрическая
6х10х14
В наличии: 14
2
80 ₽
75
Пружина спиральная МП-85/600Э
Пружина спиральная МП-85/600Э
Пружина спиральная
В наличии: 8
2
20 ₽
76
Не настроено изображение
156.04.04.01.00
Проводник
JBF,0.5мм²
Нет данных о товаре
2
77
Не настроено изображение
Стержень ферритовый МП-85/600Э
Стержень ферритовый
18μH
Нет в наличии
2
50 ₽
78

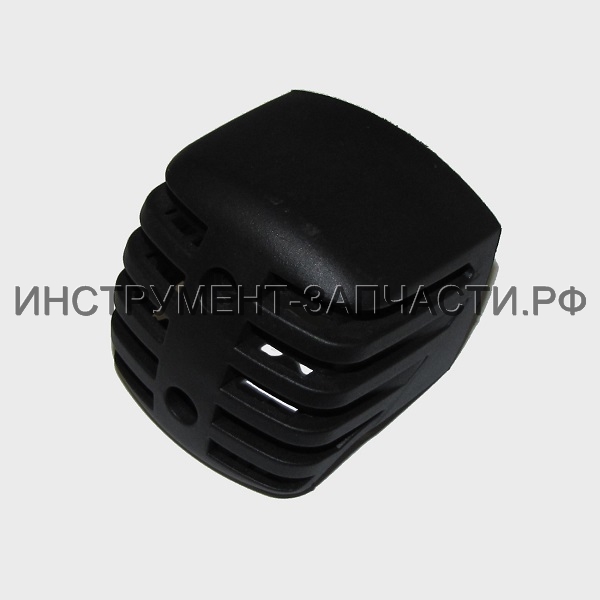

Крышка задняя МП-85/600Э
Крышка задняя МП-85/600Э
Крышка задняя
В наличии: 1
1
70 ₽
Не настроено изображение
156.04.04.00.00
Блок конденсаторов с кольцами ферритовыми в сборе
Нет данных о товаре
1
79
Конденсатор Д-500ЭР;УШМ-2000
Конденсатор Д-500ЭР;УШМ-2000
Конденсатор
МЕХ GPF 0,33μF+2х4700pF
В наличии: 5
1
290 ₽
80
Не настроено изображение
156.04.04.02.00
Конденсатор
Нет данных о товаре
2
81
Основание МП-85/600Э
В наличии: 1
1
420 ₽
82
Не настроено изображение
Планка прижимная МП-85/600Э
Планка прижимная
Нет в наличии
1
110 ₽
83
Не настроено изображение
Винт специальный М10х24 МП-85/600Э
Винт специальный
М10х24
В наличии: 2
1
50 ₽
84
Не настроено изображение

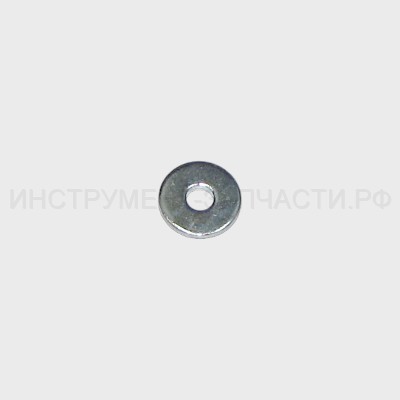

Шайба 4,2х14х2 МП-85/600Э
Шайба
4,2х14х2
В наличии: 5
2
20 ₽
85
Винт М4х8.019 МП-100 Э
Винт М4х8.019 МП-100 Э
Винт
М4х8(внутр. шест.S3)
В наличии: 5
2
20 ₽
86
Подошва МП-85/600Э
Нет в наличии
1
190 ₽
87
Не настроено изображение
Винт М4х8
Винт
М4х8
Нет в наличии
6
20 ₽
88
Не настроено изображение
156.02.00.04.00
Держатель центра
Нет данных о товаре
1
89
Не настроено изображение
156.02.00.03.00
Центр циркульный
М5
Нет данных о товаре
1
90
Не настроено изображение
156.02.00.05.00
Подошва пластиковая
Нет данных о товаре
1
91
Не настроено изображение
156.02.00.06.00
Полотно пильное
Нет данных о товаре
1
92
Не настроено изображение
Линейка направляющая МП-85/600Э
Линейка направляющая
Нет в наличии
1
230 ₽
93
Не настроено изображение

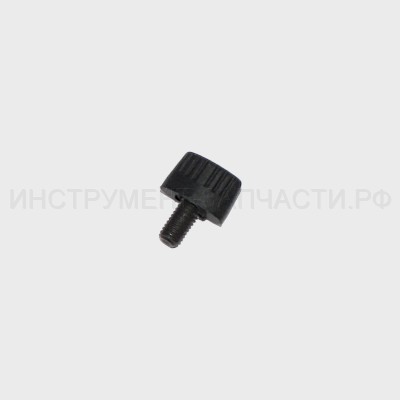

Винт барашковый М4х8 МП-85/600Э
Винт барашковый
М4х8
Нет в наличии
2
20 ₽
94
Не настроено изображение
00.02.99.01.12
Кольцо пружинное
А19
Нет данных о товаре
1
95
Не настроено изображение
156.03.00.21.00
Шайба
Ø8х22х0,8
Нет данных о товаре
1
