Схема и запчасти для ручной аккумуляторной вязальной машины Интерскол МВ-40/14.4
Схема актуальна для изделий, у которых серийный номер начинается с 308.
Рис. 1

Машина вязальная ручная аккумуляторная МВ-40/14.4 (308.*): Рис.1

1
Не настроено изображение
00.02.04.04.42
11027
Винт
M3х12
Нет данных о товаре
3
2
Не настроено изображение
00.02.04.04.43
11034
Винт
M3х6
Нет данных о товаре
8
3
Не настроено изображение
308.02.01.01.00
11041
Пластина
Нет данных о товаре
1
4
Не настроено изображение
308.02.01.02.00
11058
Амортизатор резиновый
Нет данных о товаре
1
5
Не настроено изображение
308.02.01.03.00
11065
Направляющая B
Нет данных о товаре
1
6
Не настроено изображение
308.02.01.04.00
11072
Пластина соединительная 1
Нет данных о товаре
1
7
Не настроено изображение
308.02.01.05.00
11089
Резак
Нет данных о товаре
1
8
Не настроено изображение
308.02.01.06.00
11096
Втулка
Нет данных о товаре
1
9
Не настроено изображение
308.02.01.07.00
11102
Нож неподвижный
Нет данных о товаре
1
10
Не настроено изображение
308.02.01.08.00
11119
Направляющая А
Нет данных о товаре
1
11
Не настроено изображение
308.02.01.09.00
11126
Пружина кручения 1
Нет данных о товаре
1
12
Не настроено изображение
00.02.99.02.26
11133
Кольцо пружинное
Ø4
Нет данных о товаре
5
13
Не настроено изображение
308.02.01.10.00
11140
Рычаг резака B
Нет данных о товаре
1
14
Не настроено изображение
308.02.01.11.00
11157
Кожух
Нет данных о товаре
1
15
Не настроено изображение
308.02.01.12.00
11164
Рычаг резака А
Нет данных о товаре
1
16
Не настроено изображение
308.02.01.13.00
11171
Палец фиксирующий
Нет данных о товаре
1
17
Не настроено изображение
308.02.01.14.00
11188
Винт
Нет данных о товаре
1
18
Не настроено изображение
308.02.01.15.00
11195
Рычаг резака C
Нет данных о товаре
1
19
Не настроено изображение
308.02.01.16.00
11201
Шатун 1
Нет данных о товаре
1
20
Не настроено изображение
308.02.01.17.00
11218
Винт
M2,5x3
Нет данных о товаре
1
21
Не настроено изображение
00.02.04.04.44
11225
Винт
M3х10
Нет данных о товаре
3
22
Не настроено изображение

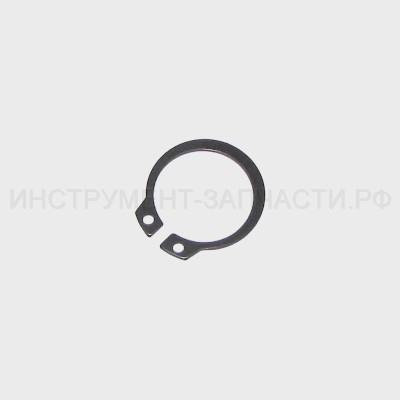

00.02.99.02.27
11232
Кольцо стопорное Ø32 УШМ-115/700, УШМ-125/700
Кольцо пружинное
Ø2,5
В наличии: 3
2
40 ₽
23
Не настроено изображение
308.02.01.18.00
11249
Проставка
Нет данных о товаре
1
24
Не настроено изображение
308.02.01.19.00
11256
Полоса пружинная
Нет данных о товаре
1
25
Не настроено изображение
308.02.01.20.00
11263
Винт
M2х4
Нет данных о товаре
2
26
Не настроено изображение
308.02.01.00.00
11003
Губка верхняя в сборе
Нет данных о товаре
1
27
Не настроено изображение
308.02.01.21.00
11270
Труба направляющая
Нет данных о товаре
1
30
Не настроено изображение
308.03.00.00.00
13007
Механизм вязальный в сборе
Нет данных о товаре
1
31
Не настроено изображение
308.03.00.01.00
13021
Гильза направляющая
Нет данных о товаре
1
32
Не настроено изображение
308.03.00.02.00
13038
Винт
M3х4
Нет данных о товаре
2
33
Не настроено изображение
308.03.00.03.00
13045
Кольцо направляющее
Нет данных о товаре
1
34
Не настроено изображение
308.03.00.04.00
13052
Пластина
Нет данных о товаре
1
35
Не настроено изображение
308.03.00.05.00
13069
Кронштейн в сборе
Нет данных о товаре
1
36
Не настроено изображение
308.03.00.06.00
13076
Крюк
Нет данных о товаре
2
37
Не настроено изображение
308.03.00.07.00
13083
Заклепка
Нет данных о товаре
2
38
Не настроено изображение
308.03.00.08.00
13090
Сухарь А
Нет данных о товаре
2
39
Не настроено изображение
308.03.00.09.00
13106
Ствол А
Нет данных о товаре
1
40
Не настроено изображение
308.03.00.10.00
13113
Наконечник B
Нет данных о товаре
1
41
Не настроено изображение
308.03.00.11.00
13120
Сухарь В
Нет данных о товаре
2
42
Не настроено изображение
308.03.00.12.00
13137
Пружина 1
Нет данных о товаре
1
43
Не настроено изображение
308.03.00.13.00
13144
Шпиндель
Нет данных о товаре
1
44
Не настроено изображение
308.03.00.14.00
13151
Седло пружины
Нет данных о товаре
2
45
Не настроено изображение
308.03.00.15.00
13168
Пружина 2
Нет данных о товаре
1
47
Не настроено изображение
308.03.00.16.00
13175
Втулка
Нет данных о товаре
1
48
Не настроено изображение
00.02.99.02.13
13182
Кольцо стопорное
Кольцо пружинное
Ø20
В наличии: 2
1
30 ₽
49
Не настроено изображение
308.03.00.17.00
13199
Колесо зубчатое (внутр. зацеп.)
Нет данных о товаре
1
50
Не настроено изображение
308.03.00.18.00
13205
Подшипник шариковый
TRA5182 (20х27х4)
Нет данных о товаре
1
51
Не настроено изображение
308.03.00.19.00
13212
Водило
Нет данных о товаре
1
52
Не настроено изображение
308.03.00.20.00
13229
Штифт 5
Нет данных о товаре
1
53
Не настроено изображение
308.03.00.21.00
13236
Сателлит
Z=14
Нет данных о товаре
4
54
Не настроено изображение
308.03.00.22.00
13243
Шайба
Ø14х30х0,5
Нет данных о товаре
1
57
Не настроено изображение
308.04.01.02.00
13274
Плита крепления двигателя с подшипником в сборе
Нет данных о товаре
1
58
Не настроено изображение
308.04.01.01.00
13281
Электродвигатель
550-R2
Нет данных о товаре
1
59
Не настроено изображение
308.04.01.00.00
13014
Электродвигатель в сборе
550-R2
Нет данных о товаре
1
60
Не настроено изображение
308.03.00.24.00
13298
Винт
M2х4
Нет данных о товаре
1
61
Не настроено изображение
308.03.00.25.00
13304
Пластина
Нет данных о товаре
1
62
Не настроено изображение
308.03.00.26.00
13311
Плата
Нет данных о товаре
1
63
Не настроено изображение
00.02.03.01.60
13328
Винт ДА-10/12M2
Винт
ST2,2х6
Нет в наличии
5
30 ₽
68
Не настроено изображение
308.06.00.01.00
12185
Втулка
Нет данных о товаре
1
69
Не настроено изображение
00.02.02.01.09
12178
Шайба гроверная АД-12 ЭР
Шайба пружинная
Ø3
Нет в наличии
1
20 ₽
70
Не настроено изображение
308.06.01.01.00
12017
Блок
Нет данных о товаре
1
71
Не настроено изображение
00.02.04.04.45
12024
Винт
M3х8
Нет данных о товаре
5
72
Не настроено изображение
308.06.01.02.00
12031
Рычаг
Нет данных о товаре
1
73
Не настроено изображение
00.02.99.02.28
12048
Кольцо пружинное
Ø2
Нет данных о товаре
4
74
Не настроено изображение
308.06.00.02.00
12055
Рычаг B
Нет данных о товаре
1
76
Не настроено изображение
308.06.00.03.00
12192
Рычаг C
Нет данных о товаре
1
78
Не настроено изображение
308.06.00.04.00
12093
Шатун 2
Нет данных о товаре
1
79
Не настроено изображение
308.06.00.05.00
12109
Ось 2
Нет данных о товаре
2
80
Не настроено изображение
308.06.01.03.00
12116
Кронштейн D
Нет данных о товаре
1
81
Не настроено изображение
308.06.01.04.00
12123
Втулка
Нет данных о товаре
2
82
Не настроено изображение
308.06.01.05.00
12130
Рычаг E
Нет данных о товаре
1
83
Не настроено изображение
308.06.01.06.00
12147
Пружины кручения 2
Нет данных о товаре
1
84
Не настроено изображение
308.06.01.07.00
12154
Ось
Нет данных о товаре
1
86
Не настроено изображение
308.06.01.00.00
12000
Механизм тормозной в сборе
Нет данных о товаре
1
89
Не настроено изображение
308.06.02.01.00
11287
Губка нижняя
Нет данных о товаре
1
90
Не настроено изображение
308.06.02.02.00
11294
Пружины кручения 3
Нет данных о товаре
1
91
Не настроено изображение
308.06.02.03.00
11300
Ось
Нет данных о товаре
1
92
Не настроено изображение
308.06.02.00.00
11010
Губка нижняя сборе
Нет данных о товаре
1
101
Не настроено изображение
00.02.04.04.46
14011
Винт
M4х14
Нет данных о товаре
1
102
Не настроено изображение
308.06.03.01.00
14028
Фиксатор
Нет данных о товаре
1
103
Не настроено изображение
308.06.03.02.00
14035
Пружина 3
Нет данных о товаре
1
104
Не настроено изображение
308.06.03.03.00
14042
Втулка 1
Нет данных о товаре
1
105
Не настроено изображение
308.04.02.01.00
14058
Шайба
Нет данных о товаре
3
106
Не настроено изображение
308.04.02.02.00
14066
Шестерня подающая B1
Нет данных о товаре
1
107
Не настроено изображение
00.02.01.01.09
14073
Гайка М3 АД-12 ЭР
Гайка
M3 (T 2.4)
Нет в наличии
2
30 ₽
108
Не настроено изображение
308.04.02.03.00
14080
Пластина
Нет данных о товаре
1
109
Не настроено изображение
308.04.02.04.00
14097
Колесо подачи A
Нет данных о товаре
1
111
Не настроено изображение
308.04.02.05.00
14110
Фланец соединительный
Нет данных о товаре
1
112
Не настроено изображение
308.04.02.06.00
14127
Электродвигатель
OT-RK-525PA-4047/53.5
Нет данных о товаре
1
114
Не настроено изображение
308.06.03.04.00
14141
Шестерня подающая B2
Нет данных о товаре
1
115
Не настроено изображение
308.06.03.05.00
14158
Ось 1
Нет данных о товаре
1
116
Не настроено изображение
308.06.03.00.00
14165
Фиксатор в сборе
Нет данных о товаре
1
117
Не настроено изображение
308.04.02.07.00
14172
Направляющая C
Нет данных о товаре
1
118
Не настроено изображение
308.04.02.08.00
14189
Датчик
Нет данных о товаре
1
120
Не настроено изображение
308.04.02.00.00
14004
Электродвигатель в сборе
540-R2
Нет данных о товаре
1
122
Не настроено изображение
308.06.00.06.00
17029
Ролик
Нет данных о товаре
1
123
Не настроено изображение
308.06.00.07.00
17036
Стопор
Нет данных о товаре
1
124
Не настроено изображение
308.06.00.08.00
17043
Экран защитный
Нет данных о товаре
1
125
Не настроено изображение
308.06.00.09.00
17050
Гайка
M3 (T4)
Нет данных о товаре
1
127
Не настроено изображение
308.06.00.10.00
17074
Пластина
Нет данных о товаре
1
128
Не настроено изображение
308.05.00.01.00
17081
Втулка 6
Нет данных о товаре
1
129
Не настроено изображение
00.02.03.01.60
17098
Винт ДА-10/12M2
Винт
ST2.2х7
Нет в наличии
1
30 ₽
130
Не настроено изображение
308.05.00.02.00
17104
Втулка 3
Нет данных о товаре
2
131
Не настроено изображение
308.05.00.03.00
17111
Гайка
M3
Нет данных о товаре
9
132
Не настроено изображение
00.02.04.04.45
17128
Винт
M3х8
Нет данных о товаре
3
133
Не настроено изображение
308.06.00.11.00
17135
Крышка L
Нет данных о товаре
1
134
Не настроено изображение
308.06.04.01.00
17142
Ось 2
Нет данных о товаре
1
135
Не настроено изображение
308.06.04.02.00
17159
Стопор
Нет данных о товаре
1
136
Не настроено изображение
308.06.04.03.00
17166
Пружина 4
Нет данных о товаре
2
137
Не настроено изображение
308.06.04.04.00
17173
Основание
Нет данных о товаре
1
139
Не настроено изображение
308.06.04.00.00
17180
Механизм стопорный в сборе
Нет данных о товаре
1
140
Не настроено изображение
308.05.00.04.00
17197
Корпус L
Нет данных о товаре
1
141
Не настроено изображение
308.05.00.00.00
17005
Корпус L в сборе
Нет данных о товаре
1
143
Не настроено изображение
308.05.00.05.00
17210
Пластина крепежная 1
Нет данных о товаре
1
144
Не настроено изображение
308.05.00.06.00
17227
Пластина крепежная 2
Нет данных о товаре
1
147
Не настроено изображение
308.05.00.07.00
17258
Пластина крепежная мотора
Нет данных о товаре
1
148
Не настроено изображение
308.04.00.01.00
17265
Микровыключатель
SS-5GL, 3A,250VAC
Нет данных о товаре
1
153
Не настроено изображение
308.04.00.03.00
17296
Фиксатор выключателя
Нет данных о товаре
1
154
Не настроено изображение
308.04.00.04.00
17302
Пружина 5
Нет данных о товаре
1
155
Не настроено изображение
308.04.00.05.00
17319
Кнопка выключателя
Нет данных о товаре
1
156
Не настроено изображение
308.04.00.06.00
17326
Датчик PWB
Нет данных о товаре
1
158
Не настроено изображение
308.06.00.12.00
17340
Щека
Нет данных о товаре
1
160
Не настроено изображение
308.06.00.13.00
17357
Штифт
Нет данных о товаре
1
161
Не настроено изображение
308.06.00.14.00
17364
Гайка 4
М4
Нет данных о товаре
1
162
Не настроено изображение
308.06.00.15.00
17371
Переключатель рычажный
Нет данных о товаре
1
163
Не настроено изображение
308.06.00.16.00
17388
Пружина кручения 4
Нет данных о товаре
1
164
Не настроено изображение
308.06.00.17.00
17395
Шайба
Нет данных о товаре
1
165
Не настроено изображение
00.02.03.01.21
17401
Винт 3х8 ПШМ-180
Винт
ST3х8
В наличии: 12
4
30 ₽
166
Не настроено изображение
00.02.04.04.49
17418
Винт МВ-40/14,4
Винт
M3х18
Нет в наличии
1
290 ₽
167
Не настроено изображение
308.04.00.07.00
17425
Контакт электрический Р
Нет данных о товаре
2
168
Не настроено изображение
308.04.00.08.00
17432
Колодка контактная В
Нет данных о товаре
1
171
Не настроено изображение
308.06.00.18.00
18019
Кожух защитный P
Нет данных о товаре
1
172
Не настроено изображение
00.02.04.04.47
17487
Винт
M3х16
Нет данных о товаре
1
173
Не настроено изображение
00.02.04.04.48
17449
Винт
M3х14
Нет данных о товаре
6
174
Не настроено изображение
308.04.00.09.00
18026
Блок электронный
Нет данных о товаре
1
175
Не настроено изображение
312.00.00.00.00
18033
Батарея аккумуляторная LI-ion
LI300, Li-ion 14,4V/3.0Ah, 43,2Wh
Нет данных о товаре
1
179
Не настроено изображение
308.06.05.01.00
15018
Винт
M3х5
Нет данных о товаре
1
181
Не настроено изображение
308.06.00.19.00
15032
Ось 3
Нет данных о товаре
1
182
Не настроено изображение
308.06.00.20.00
15049
Пружина кручения 5
Нет данных о товаре
1
183
Не настроено изображение
308.06.00.21.00
15056
Шайба
Нет данных о товаре
1
184
Не настроено изображение
308.06.00.22.00
15063
Крышка двигателя
Нет данных о товаре
1
185
Не настроено изображение
308.06.05.02.00
15070
Шайба 3
Нет данных о товаре
1
186
Не настроено изображение
308.06.05.03.00
15087
Защелка
Нет данных о товаре
1
187
Не настроено изображение
308.06.05.04.00
15094
Пружина кручения 6
Нет данных о товаре
1
188
Не настроено изображение
308.06.05.05.00
15100
Крышка катушки
Нет данных о товаре
1
189
Не настроено изображение
308.06.05.00.00
15001
Крышка катушки сборе
Нет данных о товаре
1
190
Не настроено изображение
308.04.03.01.00
16015
Выключатель
Нет данных о товаре
1
191
Не настроено изображение
308.04.03.02.00
16022
Винт
M3х5
Нет данных о товаре
1
192
Не настроено изображение
308.04.03.03.00
16039
Маховик регулировочный
Нет данных о товаре
1
193
Не настроено изображение
308.04.03.04.00
16046
LED блок
Нет данных о товаре
1
194
Не настроено изображение
308.04.03.05.00
16053
Плита регулировки
Нет данных о товаре
1
195
Не настроено изображение
308.04.03.06.00
16060
Пружина плоская
Нет данных о товаре
1
197
Не настроено изображение
308.04.03.07.00
16084
Рычаг маховика
Нет данных о товаре
1
198
Не настроено изображение
308.04.03.08.00
16091
Регулятор обмотки
Нет данных о товаре
1
200
Не настроено изображение
308.04.03.00.00
16008
Выключатель с блоком управления в сборе
Нет данных о товаре
1
201
Не настроено изображение
308.05.01.01.00
18040
Втулка 7
Нет данных о товаре
3
203
Не настроено изображение
00.02.04.04.49
18064
Винт МВ-40/14,4
Винт
M3х18
Нет в наличии
2
290 ₽
204
Не настроено изображение
308.05.01.02.00
18071
Втулка 5
Нет данных о товаре
1
205
Не настроено изображение
308.05.01.03.00
18088
Корпус накладка R
Нет данных о товаре
1
206
Не настроено изображение
308.05.01.00.00
18002
Корпус накладка R в сборе
Нет данных о товаре
1
210
Не настроено изображение
308.04.00.10.00
17456
Провод соединительный мотора
Мотор 540-R2
Нет данных о товаре
1
211
Не настроено изображение
308.04.00.11.00
16114
Провод соединительный регулятора
Нет данных о товаре
1
212
Не настроено изображение
308.04.02.09.00
14202
Провод соединительный подачи
Нет данных о товаре
1
213
Не настроено изображение
308.04.00.12.00
17463
Провод соединительный датчика
Нет данных о товаре
1
214
Не настроено изображение
308.04.00.13.00
13335
Провод соединительный привода
Нет данных о товаре
1
215
Не настроено изображение
308.04.00.14.00
17470
Провод соединительный батареи аккумуляторной
Нет данных о товаре
1
216
Не настроено изображение
313.00.00.00.00
Устройство зарядное
220-240В~50Гц, 1,2А 14.4В-2,5А
Нет данных о товаре
1
