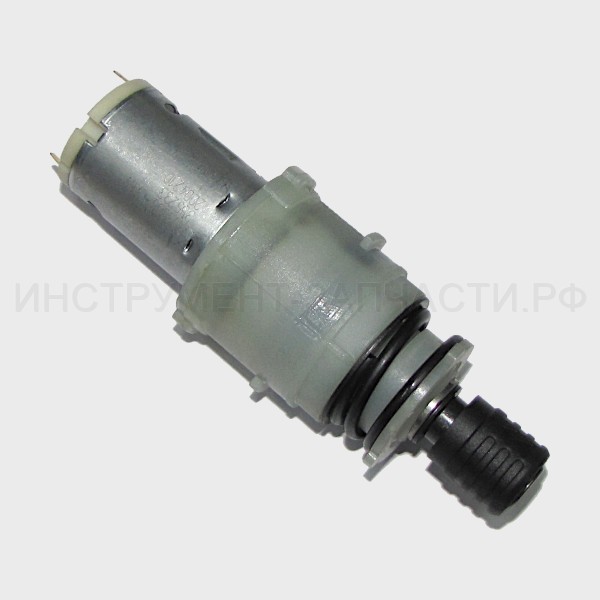

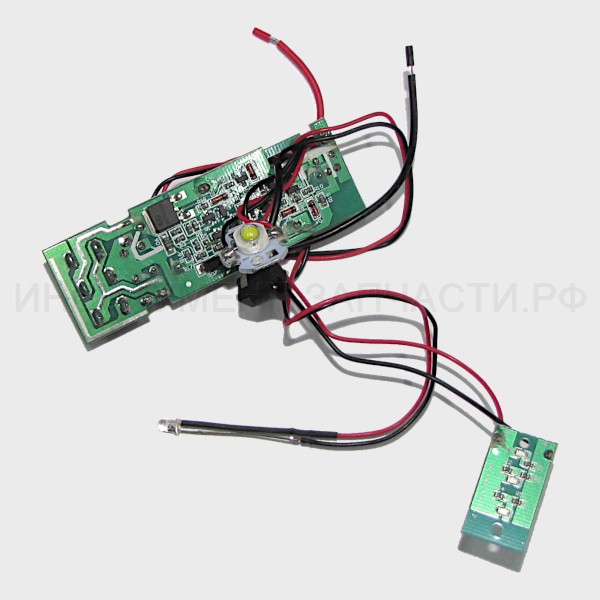

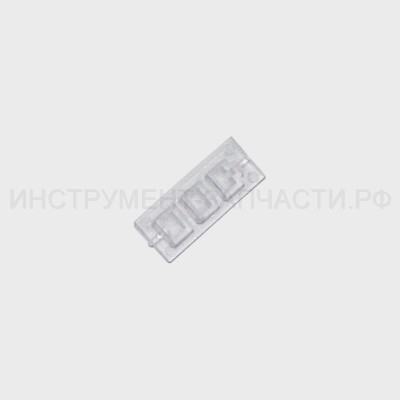

Дмитрий Кущев Схема и запчасти для аккумуляторной отвертки Интерскол ОА-3.6Ф Схема актуальна для изделий, у которых серийный номер начинается с 433. Рис. 1 Аккумуляторная отвертка ОА-3.6Ф (433.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 408001 Бита Нет данных о товаре 1k 2 2 433.03.00.00.00 Привод в сборе ОА-3,6Ф акк. отвертка (Li-ion) Привод в сборе 0-210RPM В наличии: 1 1 700 ₽ 2a 2a 433.03.01.00.00 Редуктор с кольцом регулировочным фланцем и шпинделем в сборе ОА-3,6 Редуктор в сборе U=1:81 В наличии: 2 1 440 ₽ 2b 2b 433.04.01.00.00 Двигатель с шестеренкой в сборе ОА-3,6 Двигатель с фланцем и шестерней в сб. RS380S DC3.6V, Φ27.5х37.8, 16000rpm В наличии: 1 1 330 ₽ 2b 2b* 433.04.01.01.00 Электродвигатель ОА-3,6Ф Замена(аналог) или составная часть для замены поз.2b В наличии: 2 1 220 ₽ A A 433.04.02.00.00 Блок электроники в сборе ОА-3,6 Блок электроники в сборе Поз.4,9,16,17,20,21 В наличии: 1 1 560 ₽ 3 3 433.05.00.01.00 Экран защитный светодиодов ОА-3,6 Экран защитный светодиодов В наличии: 1 1 10 ₽ 4 4 433.04.02.01.00 Плата светодиодов ОА-3,6 Плата светодиодов (индикаторов) Нет в наличии 1 70 ₽ 5 5 433.05.00.02.00 Кнопка фиксации поворота рукоятки ОА-3,6 Кнопка фиксации поворота рукоятки В наличии: 1 1 10 ₽ 6 6 433.05.00.03.00 Пружина кнопки фиксации ОА-3,6 Пружина кнопки фиксации В наличии: 1 1 10 ₽ 7+8 7+8 433.05.00.00.00 Корпус комплект (лев+прав) ОА-3,6Ф (433) Корпус комплект (лев.+пр.) В наличии: 1 1k 110 ₽ 9 9 433.04.02.02.00 Светодиод подсветки ОА-3,6 Светодиод подсветки Нет в наличии 1 10 ₽ 10 10 00.02.03.01.51 Винт 3х12 Винт саморез ST3х12 Нет в наличии 8 10 ₽ 11 11 00.02.03.01.48 Винт 3х16 Винт саморез ST3х16 Нет в наличии 1 20 ₽ 12 12 433.05.00.06.00 Клавиша выключателя отвертки ОА-3,6 Клавиша выключателя отвертки Стандарт черн. В наличии: 2 1 20 ₽ 12 12* 433.05.00.06.01 Клавиша выключателя отвертки "Машинстор" (зелен.) Нет данных о товаре 1 13 13 433.05.00.07.00 Пружина выключателя ОА-3,6 Пружина выключателя В наличии: 1 1 10 ₽ 14+18 14+18 433.06.00.00.00 Ручка комплект (лев+прав) ОА-3,6Ф (433) Ручка комплект (лев.+пр.) В наличии: 1 1 150 ₽ 15 15 433.05.00.09.00 Клавиша выключателя фонаря ОА-3,6 Клавиша выключателя фонаря В наличии: 1 1 20 ₽ 16 16 433.04.02.03.00 Плата электронная с выключателями ОА-3,6 Плата электронная с выключателем Нет в наличии 1 330 ₽ 17 17 433.02.03.00.00 Батарея аккумуляторная ОА-3,6 Батарея аккумуляторная 1.3Ah li-ion/18650 3.6V В наличии: 2 1 350 ₽ 19 19 433.05.00.11.00 Клавиша переключателя реверса ОА-3,6 Переключатель реверса Стандарт черн. В наличии: 1 1 20 ₽ 19 19* 433.05.00.11.01 Переключатель реверса "Машинстор" (зелен.) Нет данных о товаре 1 20 20 433.04.02.04.00 Разъем устройства зарядного ОА-3,6 Разъем зарядного устройства Нет в наличии 1 20 ₽ 21 21 433.04.02.05.00 Светодиод фонаря ОА-3,6 Светодиод Нет в наличии 1 60 ₽ 22 22 433.05.00.12.00 Светоотражатель ОА-3,6Ф Светоотражатель В наличии: 1 1 40 ₽ 23 23 433.05.00.13.00 Линза фокусирующая ОА-3,6Ф Линза фокусирующая В наличии: 1 1 40 ₽ 24 24 433.02.02.00.00 Устройство зарядное ОА-3,6 Устройство зарядное в сборе ~110-240В; Iп-0.8А; 5Вт; Iз-0.6А; Uз-5.5В; t-180мин В наличии: 1 1 380 ₽ 24 24* 433.02.02.00.01 Устройство зарядное ОА-3.6 (до 2020г.) Устройство зарядное ОА-3,6 (опционально до 2020г.) ~110-240В; Iп-0.2А; 5Вт; Iз-0.6А; Uз-5.5В Нет в наличии 1 360 ₽ Кол-во: В корзину
