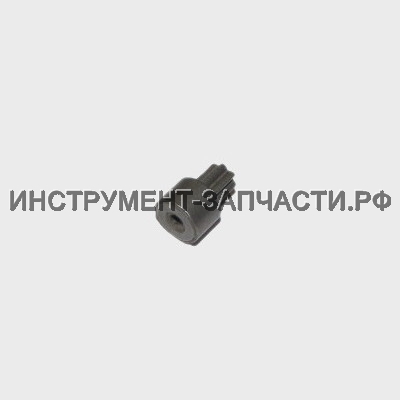

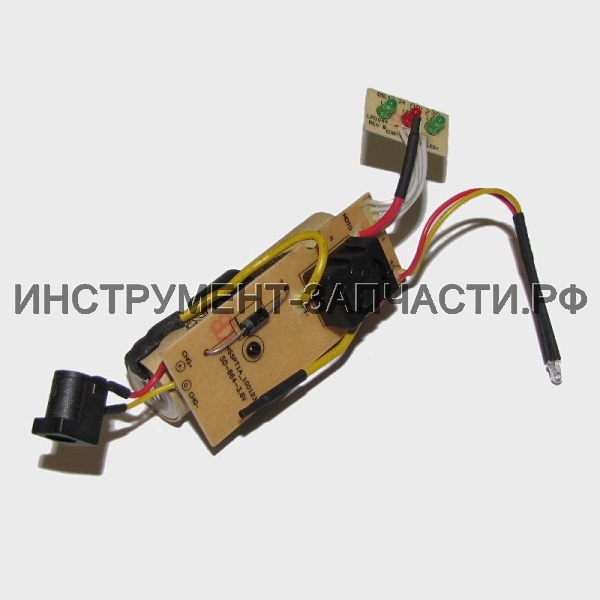

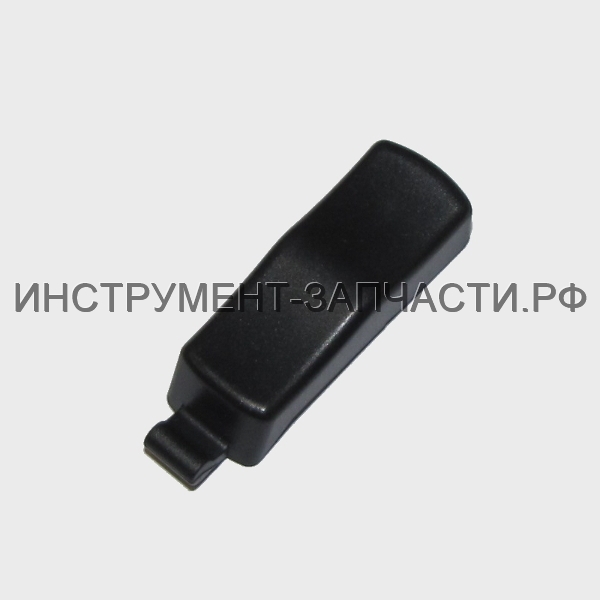

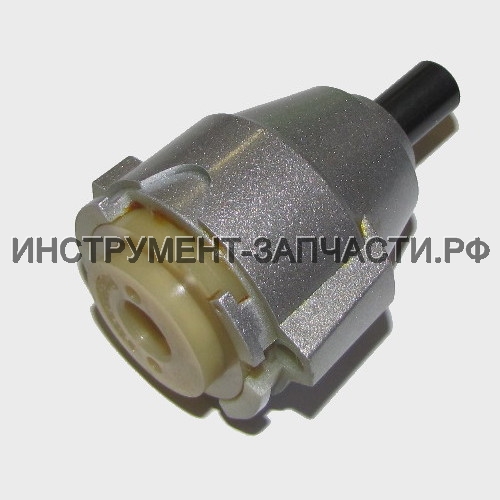

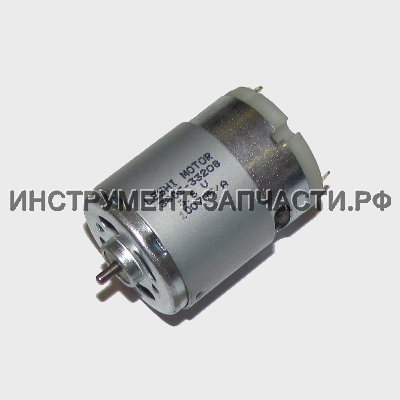

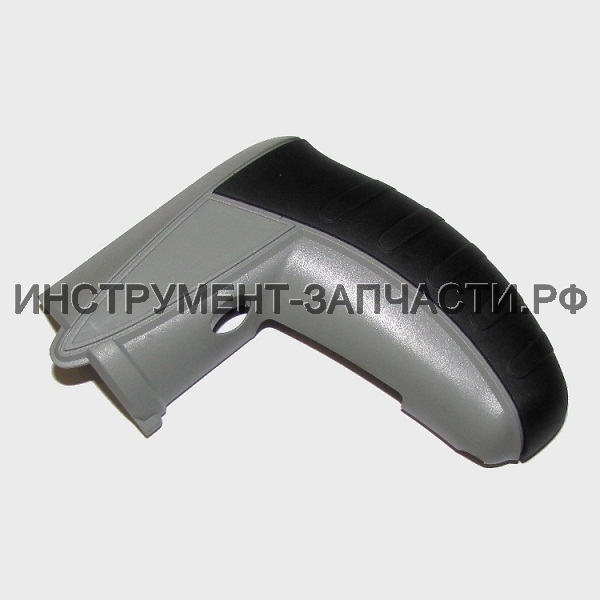

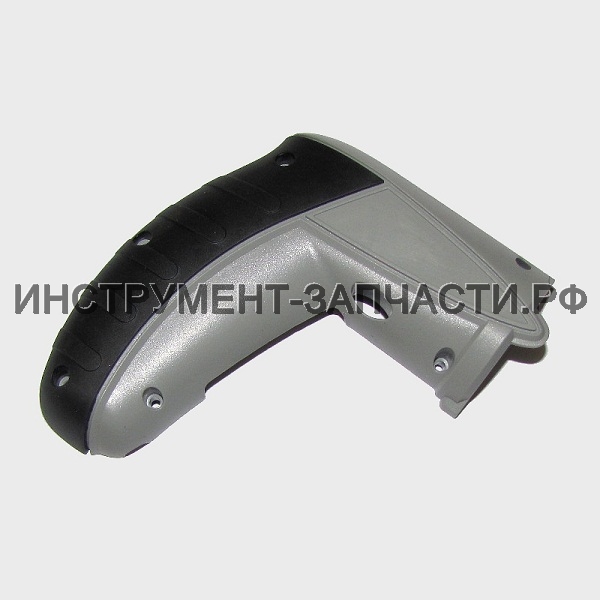

Дмитрий Кущев Схема и запчасти для аккумуляторной отвертки Интерскол ОА-3.6 Схема актуальна для изделий, у которых серийный номер начинается с 11. Инструмент снят с производства Рис. 1 Аккумуляторная отвертка ОА-3.6 (11.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 11.06.00.01.00 Корпус ОА-3,6 (Li-ion) (Заказывать с арт. 11.06.00.02.00) Корпус Нет в наличии 1 90 ₽ 2 2 11.06.00.02.00 Корпус-накладка ОА-3,6 (Li-ion) (Заказывать с арт. 11.06.00.01.00) Корпус-накладка Нет в наличии 1 90 ₽ 3 3 00.02.03.01.59 Винт 2,5х12 Винт 2,5х12 В наличии: 4 7 10 ₽ 4 4 11.03.00.00.00 Редуктор с фланцем в сборе ОА-3,6 (Li-ion) Редуктор с фланцем в сборе Нет в наличии 1 260 ₽ 5 5 11.03.01.01.00 Колесо зубчатое Z6 ОА-3,6 (Li-ion) Колесо зубчатое Z=6 Нет в наличии 1 30 ₽ 6 6 11.04.00.00.00 Электродвигатель в сборе ОА-3,6 (Li-ion) Электродвигатель в сборе Leshi motor 3805-30215 (3805-33208), 3,6V В наличии: 1 1 260 ₽ 7 7 11.06.00.03.00 Кнопка реверса Нет данных о товаре 1 8 8 11.06.00.04.00 Клавиша выключателя ОА-3,6 (Li-ion) Клавиша выключателя В наличии: 1 1 30 ₽ 9 9 11.06.00.05.00 Крышка индикатора Нет данных о товаре 1 A A 11.04.01.00.00 Блок электронный в сборе ОА-3,6 (Li-ion) Блок электронный в сборе В наличии: 1 1 170 ₽ 10 10 11.04.01.02.00 Блок индикаторный Нет данных о товаре 1 11 11 11.04.01.01.00 Плата с выключателем, адаптером и лампочкой подсветки Выключатель FA026A-12/1 WEK, DC7.2V 12A 5E4 Нет данных о товаре 1 12 12 11.04.01.03.00 Кронштейн Нет данных о товаре 1 14 14 00.02.03.01.60 Винт ДА-10/12M2 Винт 2,5х6 Нет в наличии 2 10 ₽ 15 15 11.04.01.04.00 Батарея аккумуляторная ISR18650-1300 Li-ion, 3.7V DC, tз=3часа Нет данных о товаре 1 16 16 11.04.02.00.00 Блок питания ЗУ ОА-3,6 (Li-ion) Блок питания зарядного устройства LLC03-05050001, 500mA/4.8V DC, tз=3часа В наличии: 2 1 620 ₽ 17 17 11.06.00.06.00 Пружина Нет данных о товаре 1 Кол-во: В корзину
