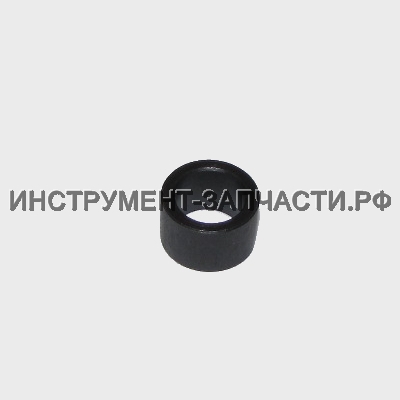

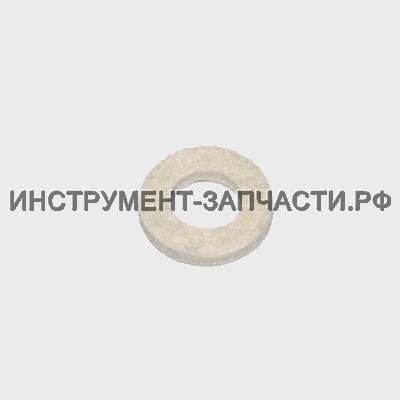

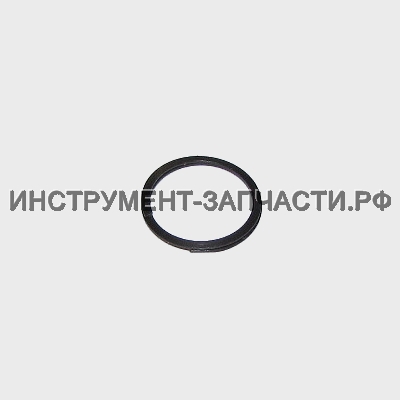

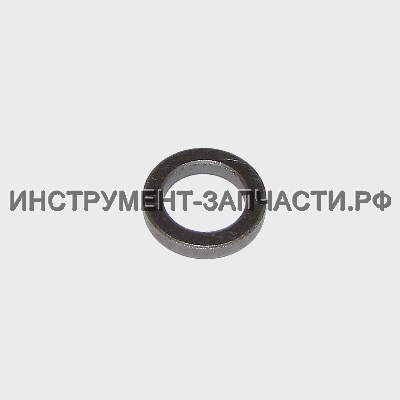

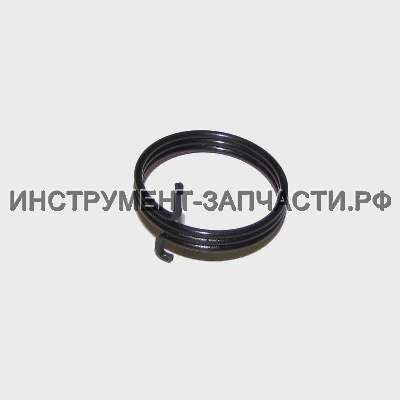

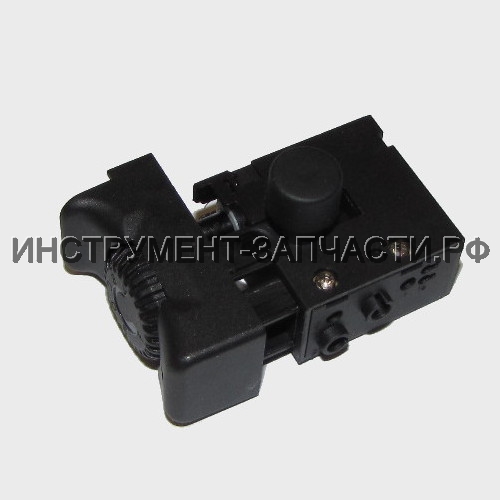

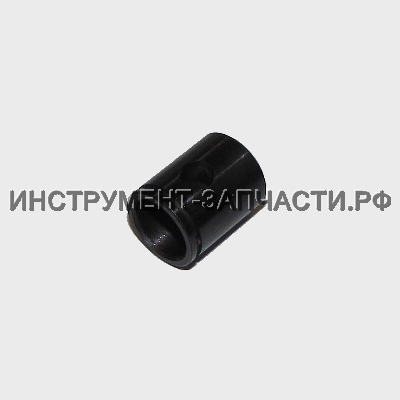

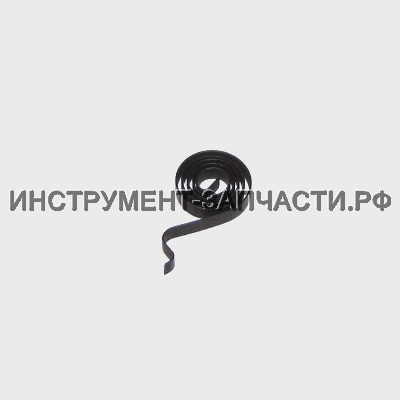

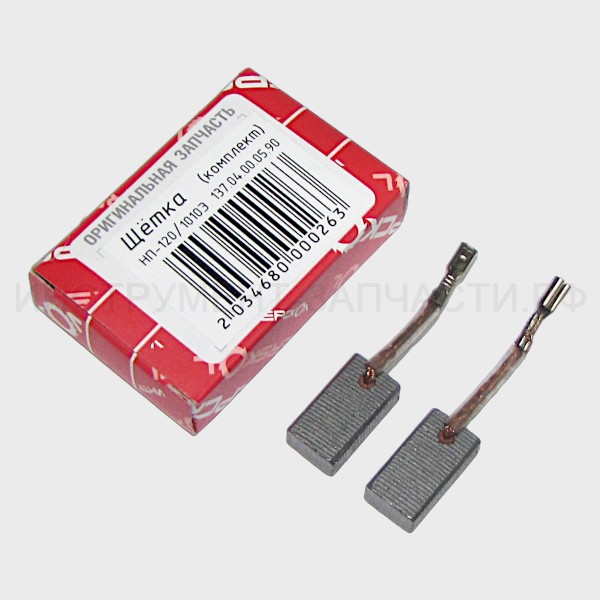

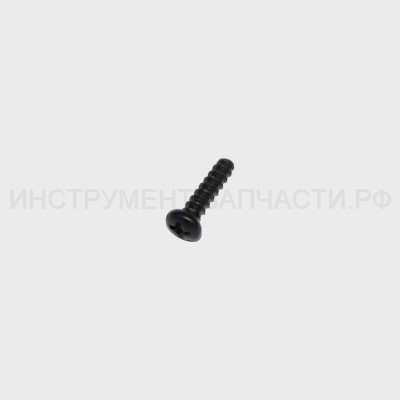

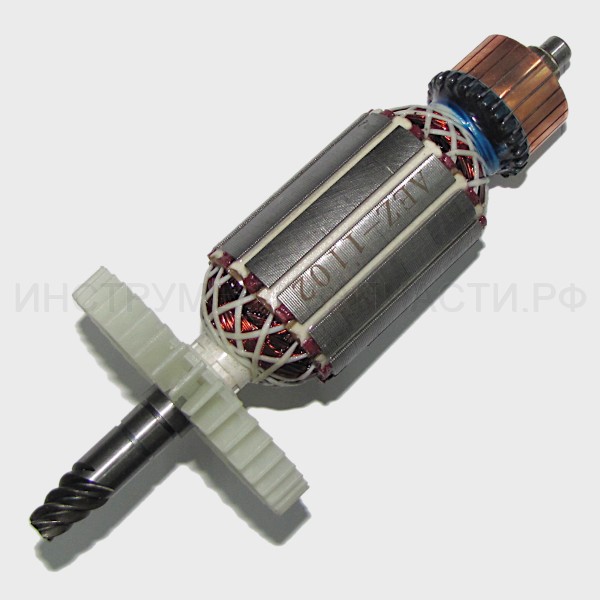

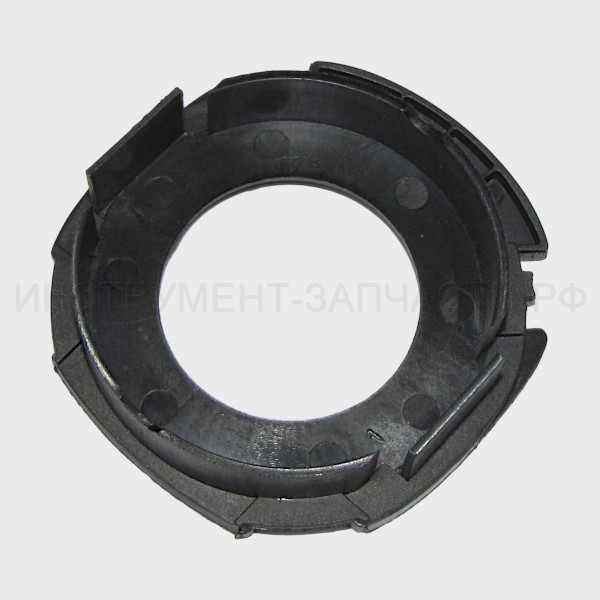

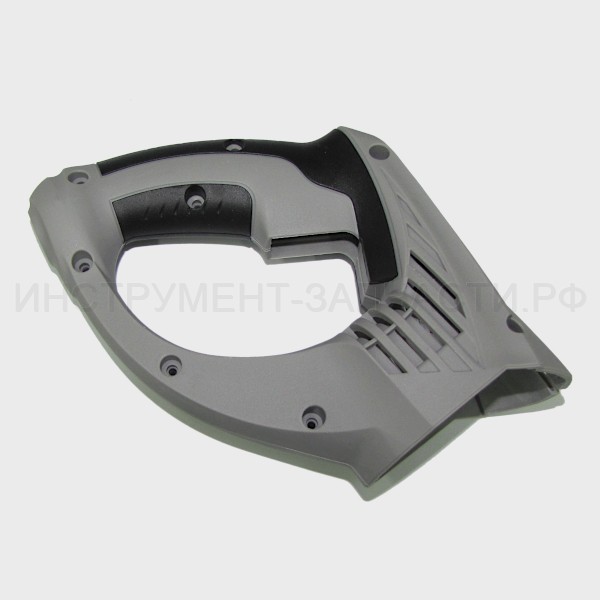

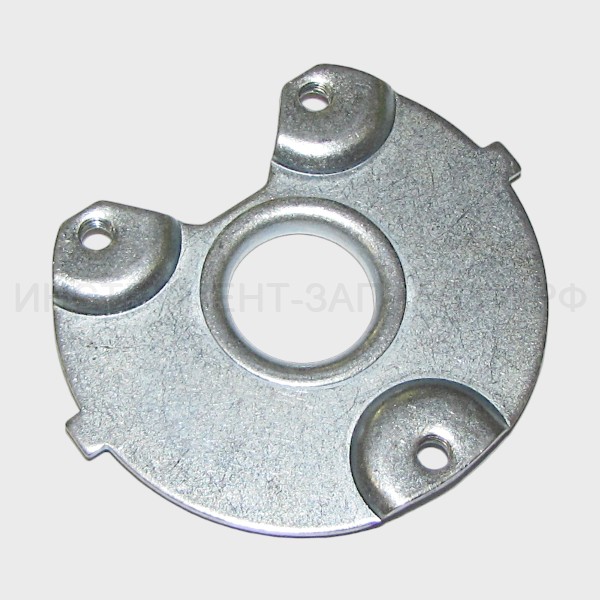

Дмитрий Кущев Схема и запчасти для сабельной пилы Интерскол НП-120/1010Э Схема актуальна для изделий, у которых серийный номер начинается с 137. Рис. 1 Сабельная пила НП-120/1010Э (137.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 137.03.00.00.00 Крышка верхняя в сборе НП-120/1010Э Крышка верхняя в сборе Поз.1…26 В наличии: 1 1 2,680 ₽ 1 1 137.03.00.01.00 Кольцо пружинное В наличии: 13 1 60 ₽ 2 2 137.03.00.02.00 Втулка зажимная В наличии: 18 1 180 ₽ 2 2 30296700101 Втулка зажимная СТ15133 Втулка зажимная В наличии: 5 1 240 ₽ 3 3 137.03.00.03.00 Пружина кручения В наличии: 30 1 40 ₽ 4 4 137.03.00.04.00 Втулка направляющая В наличии: 6 1 250 ₽ 5 5 137.03.00.05.00 Шайба специальная Нет в наличии 1 200 ₽ 6 6 137.03.00.07.00 Крышка втулки В наличии: 14 1 60 ₽ 6 6 30296000101 Крышка втулки СТ15133 Крышка втулки В наличии: 15 1 20 ₽ 7 7 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное В12 В наличии: 5 1 30 ₽ 8 8 00.02.04.01.15 Винт М5х17 ДП-1600 Винт М5х17 Нет в наличии 6 60 ₽ 9 9 00.02.02.02.37 Шайба 5х11х1,5 Нет данных о товаре 2 10 10 137.03.00.08.00 Колпачок сальника В наличии: 14 1 20 ₽ 10 10 33471400101 Колпачок СТ15133 Колпачок сальника Нет в наличии 1 20 ₽ 11 11 137.03.00.09.00 Кольцо войлочное 14х24х4 В наличии: 16 1 40 ₽ 12 12 137.03.00.10.00 Шайба 14,7х24,7х1 В наличии: 14 1 20 ₽ 13 13 137.03.00.11.00 Манжета 14х23х7 В наличии: 32 1 30 ₽ 14 14 137.03.00.12.00 Кольцо 16,4х21,8х0,5 В наличии: 28 1 20 ₽ 15 15 137.03.00.13.00 Направляющая скольжения В наличии: 5 2 60 ₽ 15 15 32607400101 Направляющая скольжения СТ15133 Направляющая скольжения В наличии: 20 2 90 ₽ 16 16 137.03.00.14.00 Шток Нет в наличии 1 1,240 ₽ 17 17 137.03.01.01.00 Скоба В наличии: 4 1 40 ₽ 18 18 137.03.01.02.00 Сальник 10х12х5 В наличии: 12 2 40 ₽ 19 19 137.03.01.03.00 Пружина В наличии: 10 4 20 ₽ 20 20 137.03.01.04.00 Крышка редуктора В наличии: 4 1 560 ₽ 20 20 33773800101 Крышка СТ15133 Крышка редуктора В наличии: 2 1 510 ₽ 21 21 00.02.02.02.13 Шайба 5-9,5-1/Б Шайба 5х9х1 Нет в наличии 7 20 ₽ 22 22 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба пружинная Ø5 В наличии: 1 13 20 ₽ 23 23 00.02.04.01.17 Винт М5х25 ДП-1200 Винт M5X25 В наличии: 5 4 60 ₽ 24 24 137.03.00.15.00 Штифт Ø4х8 В наличии: 9 1 40 ₽ 24 24 34810500101 Штифт СТ15133 Штифт Ø4х8 Нет в наличии 1 20 ₽ 25 25 137.03.00.16.00 Штифт Ø6х11 В наличии: 8 1 40 ₽ 25 25 34810700101 Штифт СТ15133 Штифт Ø6х11 В наличии: 9 1 40 ₽ 26 26 137.03.00.17.00 Пластина В наличии: 1 2 30 ₽ 27 27 137.03.01.05.00 Подшипник игольчатый SD0712 (7х13х12,2) В наличии: 13 1 170 ₽ 137.03.01.00.00 Корпус редуктора в сборе НП-120/1010Э Корпус редуктора в сборе Поз.28…34,36…38,53…56 В наличии: 1 1 2,300 ₽ 28 28 137.03.01.06.00 Ось В наличии: 3 1 140 ₽ 29 29 137.03.01.07.00 Штифт В наличии: 8 1 30 ₽ 29 29 34764800101 Штифт СТ15133 Штифт Нет в наличии 1 40 ₽ 30 30 137.03.01.08.00 Колесо зубчатое Z=48 Нет в наличии 1 560 ₽ 31 31 137.03.01.09.00 Кольцо регулировочное 12,2х18,2х3 В наличии: 5 1 30 ₽ 32 32 00.02.04.05.16 Винт M4x14 В наличии: 7 3 10 ₽ 33 33 137.03.01.10.00 Шайба стопорная (звездочка) Шайба стопорная (звездочка) Ø4 В наличии: 13 3 20 ₽ 34 34 137.03.01.11.00 Фланец В наличии: 2 1 50 ₽ 35 35 137.03.01.12.00 Прокладка резиновая Нет в наличии 1 20 ₽ 35 35 32018700101 Прокладка СТ15133 Прокладка резиновая В наличии: 1 1 30 ₽ 36 36 00.01.01.01.36 00.01.01.01.36 Подшипник шариковый 609-2RS Подшипник шариковый 609-2RS (9х24х7) Нет в наличии 1 240 ₽ 36 36 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS (9х24х7) В наличии: 150 1 80 ₽ 36 36 609-2RSH Подшипник 609-2RSH (SKF) 9х24х7 Подшипник шариковый 609-2RSH (9х24х7) SKF (Италия) В наличии: 2 1 370 ₽ 37 37 137.03.01.13.00 Втулка 11х15,5х10 В наличии: 14 1 50 ₽ 38 38 00.01.01.01.42 Подшипник шариковый 6001 RS Подшипник шариковый 6001-RS (12х28х8) В наличии: 9 1 200 ₽ 38 38 6001-2RS Подшипник 180101/6001-2RS Подшипник шариковый 6001-2RS (12х28х8) В наличии: 82 1 80 ₽ 38 38 6001-2RSH Подшипник 6001-2RSH (SKF) 12х28х8 Подшипник шариковый 6001-2RSH (12х28х8) SKF (Италия) В наличии: 7 1 340 ₽ 39 39 137.02.00.01.00 Накладка резиновая В наличии: 4 1 340 ₽ 39 39 32018800101 Резиновый рукав СТ15133 Накладка резиновая В наличии: 1 1 420 ₽ 40 40 137.02.00.02.00 Обечайка В наличии: 5 1 70 ₽ 41 41 00.02.02.02.02 Шайба 4х8х0,5 Шайба Ø4 В наличии: 5 2 20 ₽ 42 42 00.02.04.01.27 Винт М4х14 Винт М4х14 В наличии: 5 2 50 ₽ 43 43 137.02.01.00.00 Упор в сборе Нет в наличии 1 250 ₽ 43 43 33473100101 Упор в сборе СТ15133 Упор в сборе Нет в наличии 1 250 ₽ 44 44 137.02.00.06.00 Втулка 9х14х14,5 В наличии: 18 1 50 ₽ 45 45 00.02.04.01.01 Винт М4х10 УШМ-115 Винт М4х10 В наличии: 19 1 10 ₽ 46 46 137.02.00.05.00 Пластина В наличии: 2 1 30 ₽ 47 47 137.02.00.04.00 Скоба регулировочная В наличии: 2 1 30 ₽ 47 47 33470500101 Скоба СТ15133 Скоба регулировочная В наличии: 3 1 30 ₽ 48 48 00.02.04.02.19 Болт М8х27 Нет данных о товаре 1 49 49 137.02.00.03.00 Рычаг стопорный В наличии: 1 1 50 ₽ 50 50 00.02.01.01.04 Гайка М4 ДА-14,4 ЭР-Ф Гайка М4 В наличии: 3 1 20 ₽ 51 51 00.02.04.01.12 Винт М5х10 Винт M5x10 Нет в наличии 3 20 ₽ 52 52 00.02.03.01.30 Винт 4Х30 УШМ-115 Винт 4х30 В наличии: -2 4 20 ₽ 53 53 137.03.01.15.00 Корпус редуктора НП-120/1010Э Корпус редуктора В наличии: 2 1 1,110 ₽ 53 53 33773900101 Корпус редуктора СТ15133 Корпус редуктора Нет в наличии 1 930 ₽ 54 54 137.03.01.14.00 Шайба 4,2х12,5х1,5 Нет данных о товаре 1 55 55 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба пружинная Ø4 В наличии: 32 1 20 ₽ 56 56 00.02.04.01.48 Винт М4х18 Винт M4x18 Нет в наличии 1 20 ₽ 57 57 137.02.00.07.00 Крышка Нет в наличии 1 40 ₽ 58 58 137.03.01.16.00 Втулка резиновая В наличии: 8 1 40 ₽ 59 59 137.05.00.01.00 Ручка Нет в наличии 1 290 ₽ 61 61 137.05.00.03.00 Корпус двигателя В наличии: 2 1 210 ₽ 62 62 137.04.01.00.00 Статор В наличии: 5 1 1,840 ₽ 63 63 00.02.03.01.34 Винт 4х65 Винт 4х65 В наличии: 10 2 130 ₽ 64 64 137.04.00.01.00 Диафрагма В наличии: 2 1 50 ₽ 65 65 137.04.02.02.00 Втулка демпфирующая В наличии: 10 1 40 ₽ 66 66 00.01.01.01.23 Подшипник 608ZZ Подшипник шариковый 608-2Z (8х22х7) Нет в наличии 1 170 ₽ 66 66 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 66 66 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 67 67 137.04.02.01.00 Якорь с вентилятором В наличии: 8 1 3,050 ₽ 67 67 №1102 Якорь с вентилятором для Интерскол НП-120/1010Э, AEZ Якорь с вентилятором В наличии: 3 1 2,580 ₽ 68 68 137.04.02.03.00 Крышка подшипника В наличии: 1 1 50 ₽ 69 69 00.10.01.01.12 Выключатель KEDU 070802 EN61058 8(6)A 250V ~5E4 В наличии: 2 1 880 ₽ 70 70 00.10.04.01.01 Конденсатор Д-500ЭР;УШМ-2000 Конденсатор 0,33 мкФ MEX GPF 40/85/21 В наличии: 5 1 290 ₽ 71 71 137.04.00.02.00 Трубка защитная шнура Нет в наличии 1 70 ₽ 72 72 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F/2х1мм², L=2м В наличии: 2 1 1,200 ₽ 73 73 137.04.00.03.00 Планка фиксации кабеля Нет данных о товаре 1 74 74 00.02.03.01.63 Винт 3,5х10 Нет данных о товаре 4 75 75 137.04.00.04.00 Пружина спиральная В наличии: 10 2 20 ₽ 76 76 137.04.00.05.00 Щетка электрическая 7х11х20 В наличии: 38 2 100 ₽ 77 77 137.04.00.06.00 Щеткодержатель В наличии: 6 2 90 ₽ 79 79 137.05.00.02.00 Ручка-накладка Ручка накладка В наличии: 1 1 320 ₽ 80 80 00.02.03.03.05 Винт Torx 4х16 Нет данных о товаре 9 81 81 137.02.00.08.00 Полотно пильное биметаллическое Нет данных о товаре 1 82 82 137.02.00.09.00 Полотно пильное Нет данных о товаре 1 Кол-во: В корзину
