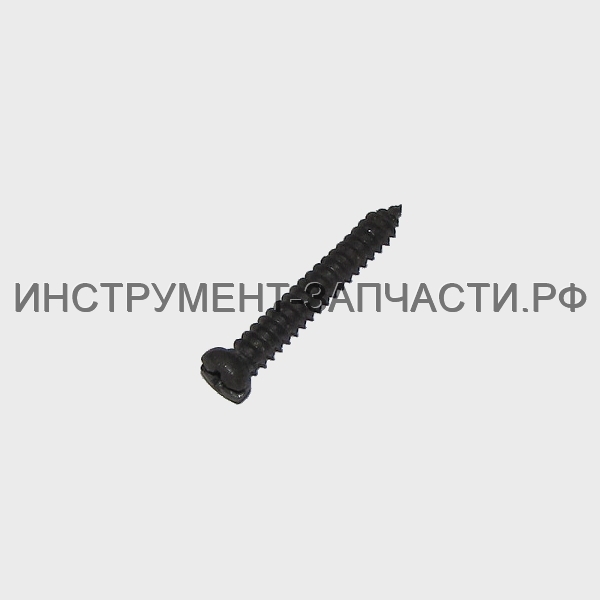

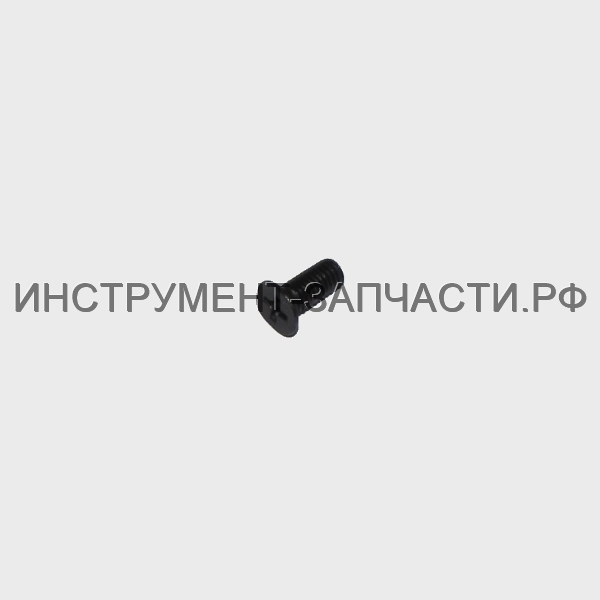

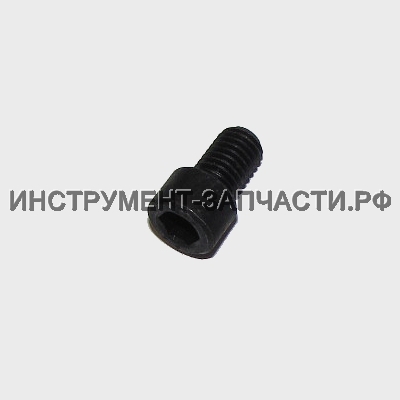

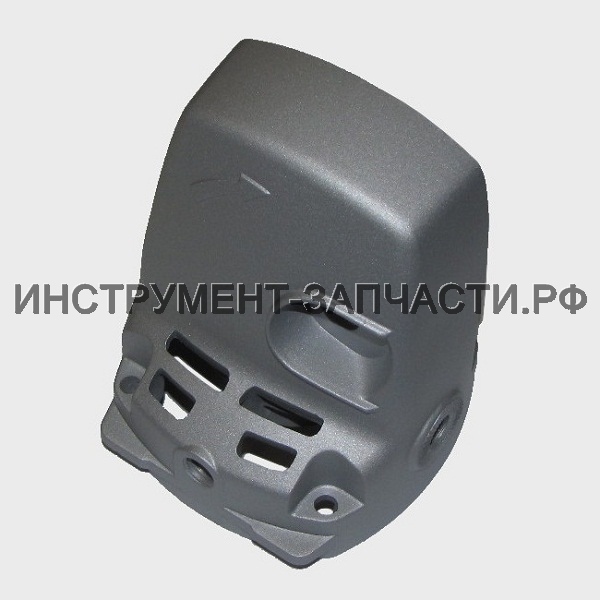

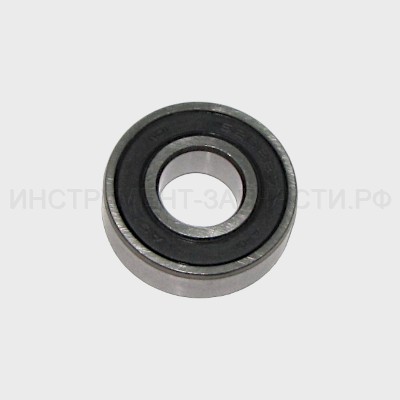

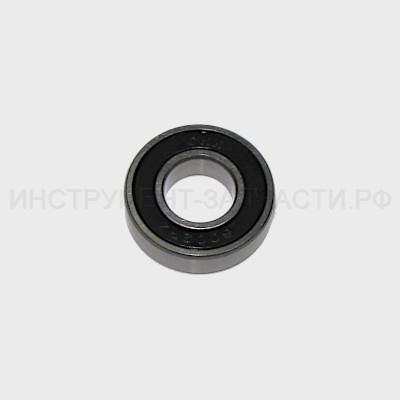

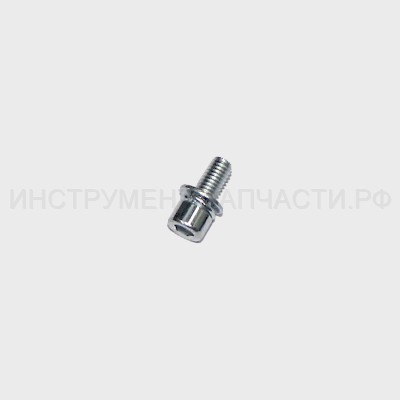

Дмитрий Кущев Схема и запчасти для полировальной машины Интерскол МПВ-130/1300ЭМ Схема актуальна для изделий, у которых серийный номер начинается с 365. Рис. 1 Полировальная машина МПВ-130/1300ЭМ (365.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 5372275205 Шпиндель Нет данных о товаре 1 2 2 00.02.04.01.12 Винт М5х10 Винт М5х10 Нет в наличии 3 20 ₽ 3 3 00.02.04.01.03 Винт М5х20 Винт М5х15 Нет в наличии 4 20 ₽ 4 4 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба пружинная Ø5 В наличии: 1 4 20 ₽ 5 5 5372246522 Крышка редуктора Нет данных о товаре 1 6 6 00.01.01.01.35 Подшипник шариковый 6202-2Z (15x35x11) Нет в наличии 1 330 ₽ 6 6 6202-2Z Подшипник (SKF) 15х35х11 Подшипник шариковый 6202-2Z 6202-2Z (15х35х11) SKF (Италия) Нет в наличии 1 490 ₽ 6 6 6202-2RSH Подшипник 6202-2RSH (SKF) 15х35х11 Подшипник шариковый 6202-2RSH 6202-2RSH (15х35х11) SKF (Италия) Нет в наличии 1 470 ₽ 6 6 6202-2RS Подшипник 180202/6202-2RS Подшипник шариковый 6202-2RS 6202-2RS (15х35х11) В наличии: 37 1 110 ₽ 7 7 Шайба Ø14х22х1.5 Нет данных о товаре 1 8 8 0000651027 Шайба плоская Ø5.3х11х1.5 оц. Нет данных о товаре 2 9 9 0000617113 Саморез DIN 7981-F 4.8X9.5 Нет данных о товаре 2 10 10 180.03.01.04.00 Колесо зубчатое коническое УПМ-180/1300ЭМ Колесо зубчатое коническое Z=56 В наличии: 5 1 670 ₽ 11 11 5279443367 Прокладка Ø76х80х0.1 латунь Нет данных о товаре 2 12 12 00.01.02.01.04 Подшипник роликовый НК1010SZ Подшипник роликовый НК101410 (10х14х10) В наличии: 5 1 200 ₽ 13 13 00.02.99.02.02 Кольцо стопорное В8 ДУ-650ЭР Кольцо пружинное В8 Нет в наличии 1 60 ₽ 14 14 180.03.02.04.00 Винт специальный УПМ-180/1300ЭМ Винт специальный М10х16 Внутр. S8 В наличии: 10 2 20 ₽ 15 15 180.03.02.01.00 Корпус редуктора УПМ-180/1300ЭМ Корпус редуктора В наличии: 14 1 1,010 ₽ 16 16 00.02.03.01.52 Винт 5х35 Винт 5х35 В наличии: 10 4 40 ₽ 17 17 180.03.02.03.00 Пружина фиксатора УПМ-180/1300ЭМ Пружина фиксатора В наличии: 54 1 30 ₽ 18 18 180.03.02.02.00 Кнопка фиксации шпинделя в сборе УПМ-180/1300ЭМ Кнопка фиксации шпинделя в сборе В наличии: 9 1 90 ₽ 19 19 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное В12 В наличии: 5 1 30 ₽ 20 20 00.01.01.01.24 Подшипник шариковый 6201ZZ Подшипник шариковый 6201.2Z (12х32х10) Нет в наличии 1 370 ₽ 20 20 6201-2Z Подшипник (SKF) 12х32х10 Подшипник шариковый 6201-2Z 6201-2Z (12х32х10) SKF (Италия) Нет в наличии 1 320 ₽ 20 20 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ 20 20 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS 6201-2RS (12х32х10) В наличии: 50 1 110 ₽ 21 21 27.03.02.03.00 Шайба фиксирующая подшипника 19.5х41х2 Нет данных о товаре 1 22 22 180.04.02.01.00 Якорь с вентилятором УПМ-180/1300ЭМ Якорь с вентилятором В наличии: 12 1 2,590 ₽ 23 23 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608.2Z (8х22х7) Нет в наличии 1 220 ₽ 23 23 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 23 23 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 23 23 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 172 1 80 ₽ 23 23 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 75 1 70 ₽ 24 24 180.04.02.02.00 Втулка резиновая УПМ-180/1300ЭМ Втулка резиновая В наличии: 10 1 40 ₽ 25 25 180.04.02.03.00 Кольцо магнитное УПМ-180/1300ЭМ Кольцо магнитное Нет в наличии 1 110 ₽ 26 26 13.04.00.01.00 Диафрагма УШМ-150 Диафрагма В наличии: 1 1 80 ₽ 27 27 00.02.03.01.12 Винт 4х68 ДП-1000ЭР Винт 4х68 Нет в наличии 2 50 ₽ 28 28 180.04.01.01.00 Статор Нет данных о товаре 1 29 29 180.04.01.02.00 Спираль контактная Нет данных о товаре 2 31 31 180.04.00.04.00 Корпус двигателя УПМ-180/1300ЭМ Корпус двигателя красный В наличии: 1 1 320 ₽ 32 32 180.04.03.03.00 Колпачок щеткодержателя УПМ-180/1300ЭМ Колпачок щёткодержателя В наличии: 12 2 30 ₽ 33 33 180.04.03.02.00 Щетка УПМ-180/1300ЭМ Щётка электрическая В наличии: 37 2 80 ₽ 34 34 180.04.03.01.00 Корпус щеткодержателя УПМ-180/1300ЭМ Корпус щёткодержателя В наличии: 6 2 110 ₽ 35 35 180.04.00.01.00 Ручка УПМ-180/1300ЭМ Ручка Нет в наличии 1 160 ₽ 36 36 180.04.04.00.00 Блок электронного регулирования УПМ-180/1300ЭМ Блок электронного регулирования TS 220V/50Hz В наличии: 13 1 1,460 ₽ 37 37 00.10.01.01.08 Выключатель УПМ-180 Выключатель KEDU HY15C 12(10)A 250V ~5E4 В наличии: 4 1 780 ₽ 38 38 27.04.00.03.00 Клавиша выключателя УПМ-180 Клавиша выключателя В наличии: 3 1 60 ₽ 39 39 13.04.00.03.00 Планка фиксации шнура Нет в наличии 1 20 ₽ 40 40 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт 4х14 В наличии: 4 2 20 ₽ 41 41 00.10.04.01.02 Конденсатор 0.22мкФ MEX GPF 40/85/21/C В наличии: 5 1 80 ₽ 42 42 5372235261 Втулка защитная шнура Нет данных о товаре 1 43 43 00.10.02.03.02 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H05RN-F 2х1.0мм², L=4м Нет в наличии 1 840 ₽ 44 44 180.04.00.02.00 Ручка-накладка УПМ-180/1300ЭМ Ручка-накладка Нет в наличии 1 160 ₽ 45 45 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 10 30 ₽ 46 46 180.05.00.01.00 Рукоятка дополнительная УПМ-180/1300ЭМ Рукоятка дополнительная Нет в наличии 1 290 ₽ 47 47 180.05.00.02.00 Накладка дополнительной рукоятки УПМ-180/1300ЭМ Накладка дополнительной рукоятки В наличии: 1 1 250 ₽ 48 48 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба пружинная Ø4 В наличии: 32 3 20 ₽ 49 49 5305446021 Держатель шлифовального круга Нет данных о товаре 1 50 50 Круг шлифовальный Ø125(гибкий алмазный диск) Нет данных о товаре 1 51 51 Втулка Ø20х16х7 Нет данных о товаре 1 52 52 27.02.00.01.00 Ключ специальный УПМ-180 Ключ специальный В наличии: 1 1 120 ₽ 53 53 00.02.04.01.01 Винт М4х10 УШМ-115 Винт М4х10 В наличии: 19 3 10 ₽ Кол-во: В корзину
