Схема и запчасти для полировальной машины Интерскол УПМ-180Э
Схема актуальна для изделий, у которых серийный номер начинается с 27.
Инструмент снят с производства
Рис. 1

Полировальная машина УПМ-180Э (27.*): Рис.1

1
Ручка боковая УШМ-150
Ручка боковая УШМ-150
Ручка боковая
В наличии: 3
1
240 ₽
2
Кнопка фиксации шпинделя УШМ-150
Кнопка фиксации шпинделя УШМ-150
Кнопка фиксации шпинделя
Нет в наличии
1
30 ₽
3
Пружина фиксатора УШМ-150
Пружина фиксатора УШМ-150
Пружина фиксатора
В наличии: 27
1
50 ₽
4
Фиксатор шпинделя УПМ-180
Фиксатор шпинделя УПМ-180
Фиксатор шпинделя
В наличии: 3
1
30 ₽
5
Не настроено изображение
Винт 5х32 УШМ-150
Винт
5х30
Нет в наличии
4
30 ₽
6
Подшипник роликовый НК1010SZ
Подшипник роликовый НК1010SZ
Подшипник роликовый
НК1010SZ
В наличии: 5
1
200 ₽
7
Кольцо стопорное В14 УШМ-150
Кольцо стопорное В14 УШМ-150
Кольцо стопорное
В14
В наличии: 3
1
90 ₽
8
Колесо зубчатое коническое УПМ-180
Колесо зубчатое коническое УПМ-180
Колесо зубчатое коническое
Z=53
В наличии: 8
1
580 ₽
9/24
Не настроено изображение
В наличии: 3
6
10 ₽
10/23
Шайба гроверная ДУ-1000ЭР
Шайба гроверная ДУ-1000ЭР
Шайба гроверная
Ø4
В наличии: 32
6
20 ₽
11
Шайба фиксирующая УШМ-150
Шайба фиксирующая УШМ-150
Шайба фиксирующая подшипника
28х41х2
В наличии: 6
1
60 ₽
12
Подшипник шариковый 6002Z ДУ-1000ЭР
Подшипник шариковый 6002Z ДУ-1000ЭР
Подшипник шариковый
6002Z
Нет в наличии
1
280 ₽
12
Подшипник 180102/6002-2RS
Подшипник 180102/6002-2RS
Подшипник шариковый
6002-2RS
В наличии: 110
1
70 ₽
12
Не настроено изображение
Подшипник (SKF) 15х32х9
Подшипник шариковый
6002-2Z (SKF) (Италия)
Нет в наличии
1
320 ₽
12
Не настроено изображение
Подшипник 6002-2RSH (SKF) 15х32х9
Подшипник шариковый
6002-2RSH (SKF) (Италия)
Нет в наличии
1
370 ₽
13
Крышка редуктора УШМ-150
Крышка редуктора УШМ-150
Крышка редуктора
В наличии: 4
1
340 ₽
14
Не настроено изображение
Шайба гроверная ЛШМ-900
Шайба гроверная
Ø5
В наличии: 1
4
20 ₽
15
Не настроено изображение
Винт М5х20
Винт
М5х15
Нет в наличии
4
20 ₽
16
Шпонка сегментная УШМ-150
Шпонка сегментная УШМ-150
Шпонка сегментная
4х4,8х12
В наличии: 29
1
30 ₽
17
Шпиндель УШМ-150
Шпиндель УШМ-150
Шпиндель
Нет в наличии
1
180 ₽
19
Корпус редуктора УПМ-180
Корпус редуктора УПМ-180
Корпус редуктора
В наличии: 3
1
780 ₽
20
Кольцо стопорное В12 Д-1050Р
Кольцо стопорное В12 Д-1050Р
Кольцо стопорное
В12
В наличии: 5
1
30 ₽
21
Не настроено изображение
Подшипник шариковый 6201Z УШМ-150;2300
Подшипник шариковый
6201Z
В наличии: 3
1
370 ₽
21
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS
В наличии: 42
1
110 ₽
21
Не настроено изображение
Подшипник (SKF) 12х32х10
Подшипник шариковый
6201-2Z (SKF) (Италия)
Нет в наличии
1
320 ₽
21
Не настроено изображение
Подшипник 6201-2RSH (SKF) 12х32х10
Подшипник шариковый
6201-2RSH (SKF) (Италия)
Нет в наличии
1
390 ₽
22
Не настроено изображение
27.03.02.03.00
Шайба фиксирующая подшипника
19,5х41х2
Нет данных о товаре
1
25
Якорь с вентилятором УПМ-180
Якорь с вентилятором УПМ-180
Якорь с вентилятором
В наличии: 8
1
2,180 ₽
25
Не настроено изображение
В наличии: 4
1
2,580 ₽
26
Диафрагма УШМ-150
Диафрагма УШМ-150
Диафрагма
Нет в наличии
1
80 ₽
27
Не настроено изображение
Нет в наличии
1
220 ₽
27
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник
608-2RS
В наличии: 59
1
70 ₽
27
Не настроено изображение
Подшипник (SKF) 8х22х7
Подшипник
608-2Z (SKF) (Италия)
Нет в наличии
1
380 ₽
27
Не настроено изображение
Подшипник 608-2RSH (SKF) 8х22х7
Подшипник
608-2RSH (SKF) (Италия)
Нет в наличии
1
370 ₽
28
Втулка резиновая УШМ-150
Втулка резиновая УШМ-150
Втулка резиновая
Нет в наличии
1
50 ₽
29
Винт 4х16
Винт 4х16
Винт
4х16
В наличии: 14
4
30 ₽
30
Не настроено изображение
27.04.00.01.00
Ручка
Нет данных о товаре
1
31
Блок электронного регулирования УПМ-180
Блок электронного регулирования УПМ-180
Блок электронного регулирования
SGS >ABS< 230V/50Hz
В наличии: 5
1
1,140 ₽
31
Не настроено изображение
Регулятор оборотов для Интерскол УПМ-180Э (27.*), AEZ
Блок электронного регулирования
В наличии: 1
1
810 ₽
32
Конденсатор Д-500ЭР;УШМ-2000
Конденсатор Д-500ЭР;УШМ-2000
Конденсатор
0,33мкФ MEX GPF 40/85/21
В наличии: 5
1
290 ₽
33
Выключатель в сборе KEDU HY 15В 12(10)А
Выключатель в сборе KEDU HY 15В 12(10)А
Выключатель в сборе
KEDU HY15C 10(8)A 250V 5E4
В наличии: 5
1
300 ₽
34
Винт 4х12
Винт 4х12
Винт
4х12
В наличии: 17
2
10 ₽
35
Не настроено изображение
Нет в наличии
1
20 ₽
36
Не настроено изображение
27.04.00.02.00
Ручка-накладка
Нет данных о товаре
1
37
Клавиша выключателя УПМ-180
В наличии: 3
1
60 ₽
38
Корпус щёткодержателя УШМ-150
Корпус щёткодержателя УШМ-150
Корпус щёткодержателя
В наличии: 4
2
130 ₽
39
Щётка электрическая УШМ-150
В наличии: 71
2
100 ₽
40
Колпачок щёткодержателя УШМ-150
Колпачок щёткодержателя УШМ-150
Колпачок щеткодержателя
В наличии: 4
2
40 ₽
41

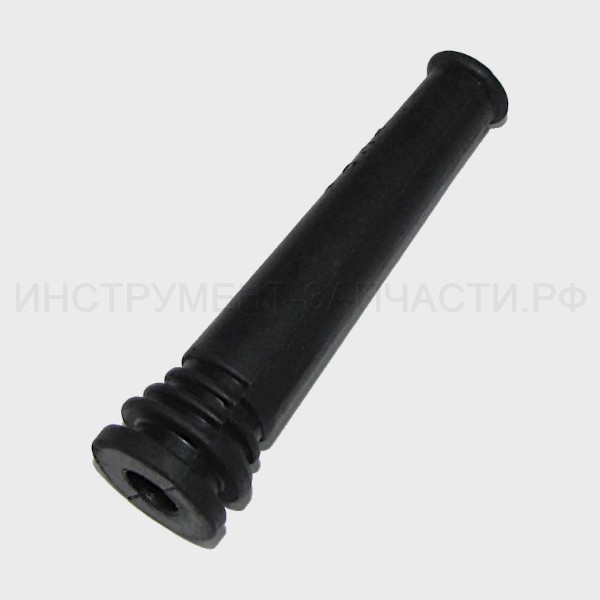

Трубка защитная шнура
Трубка защитная шнура
Трубка защитная
Нет в наличии
1
50 ₽
44
Корпус двигателя УШМ-150
Корпус двигателя УШМ-150
Корпус двигателя
Нет в наличии
1
320 ₽
45
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
H07RN-F/2х1,0мм²
В наличии: 2
1
1,200 ₽
46
Спираль контактная УШМ-150
Спираль контактная УШМ-150
Спираль контактная
В наличии: 31
2
30 ₽
47
Статор УШМ-150
В наличии: 5
1
1,800 ₽
48
Не настроено изображение
Нет в наличии
2
50 ₽
49
Не настроено изображение
Нет в наличии
3
20 ₽
