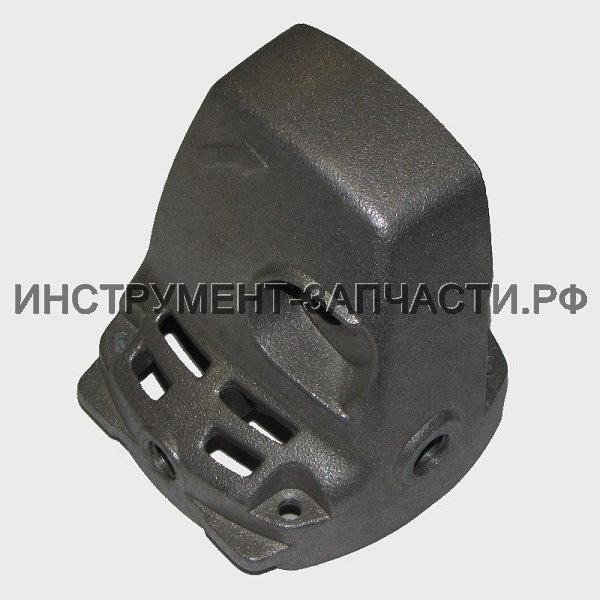

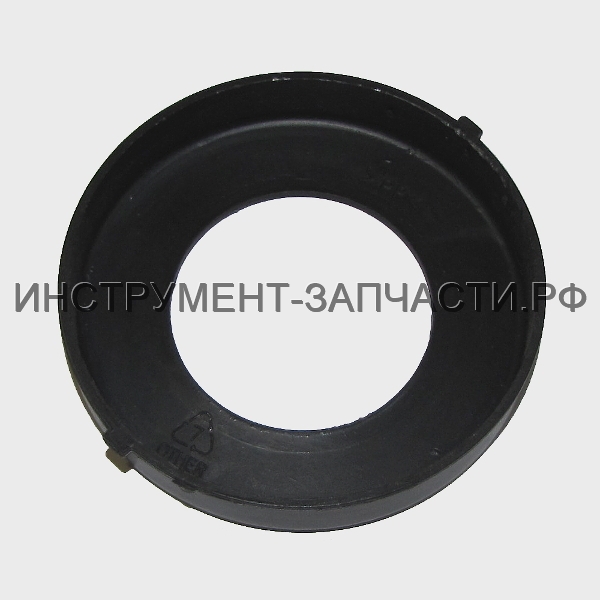

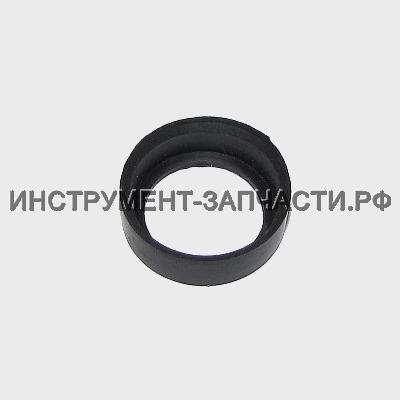

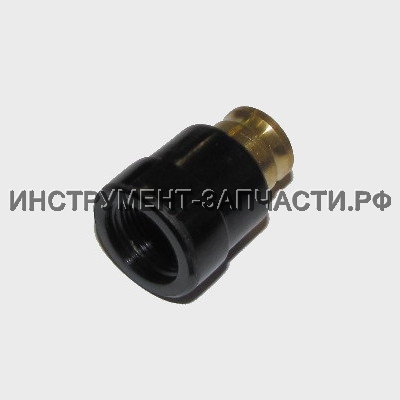

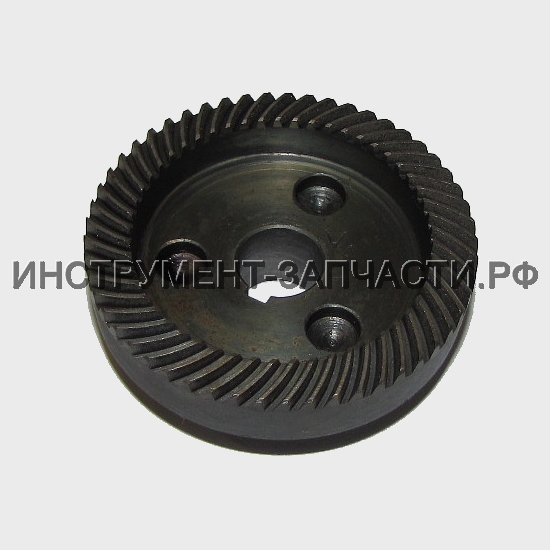

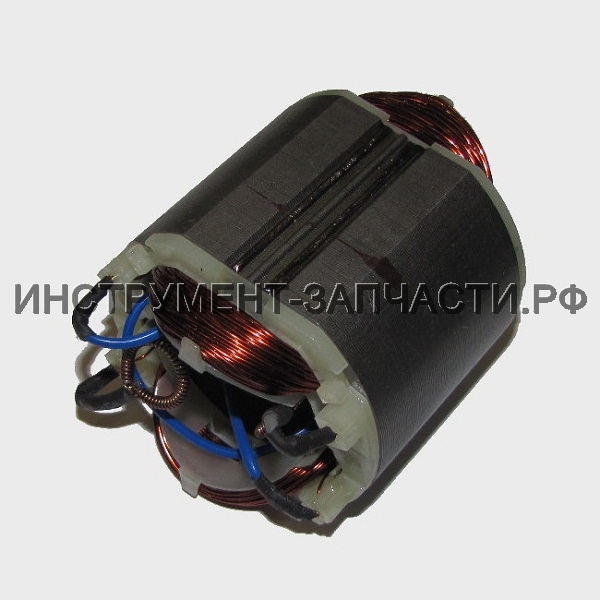

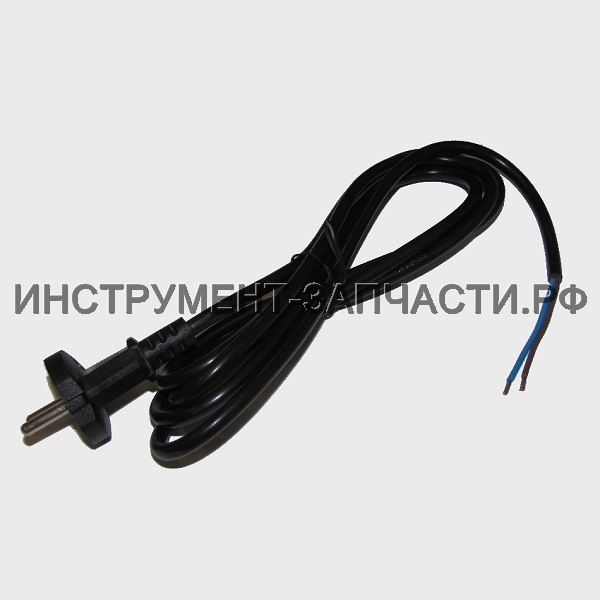

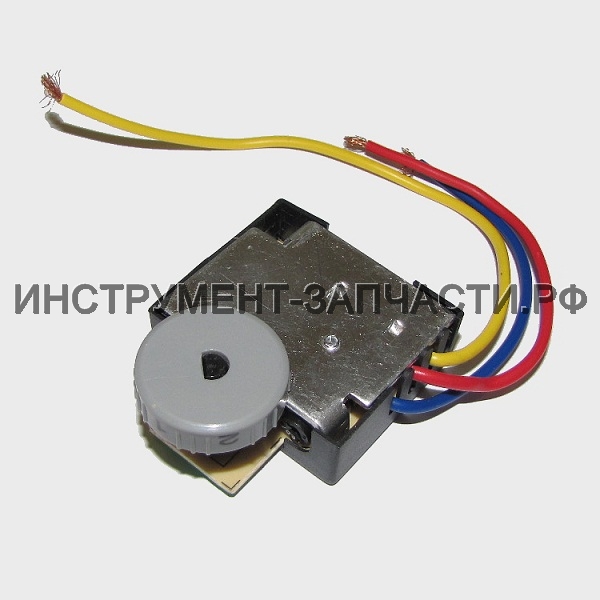

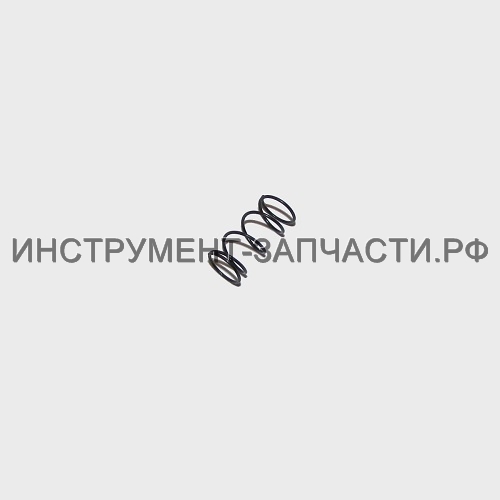

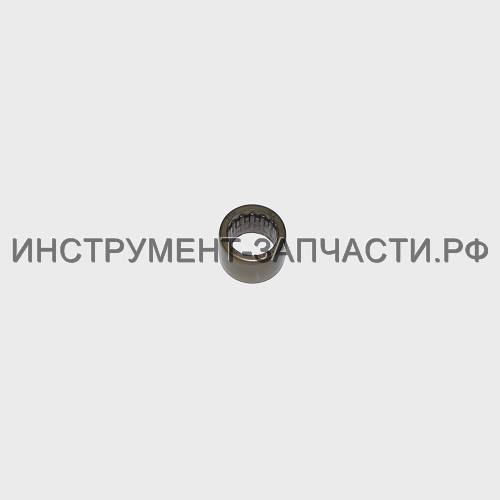

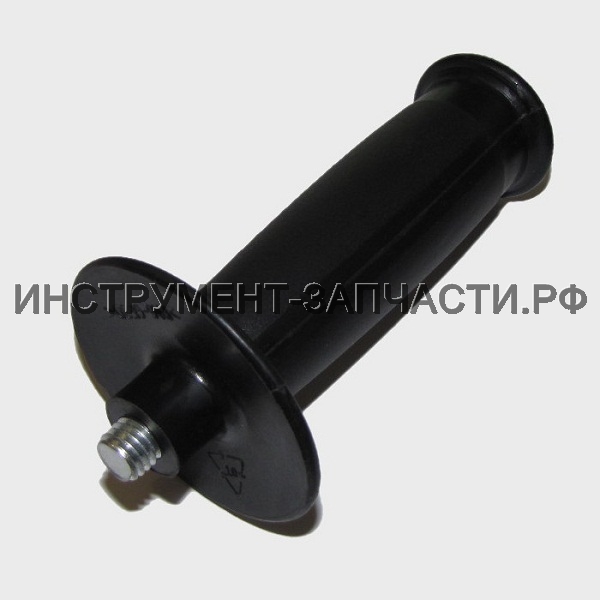

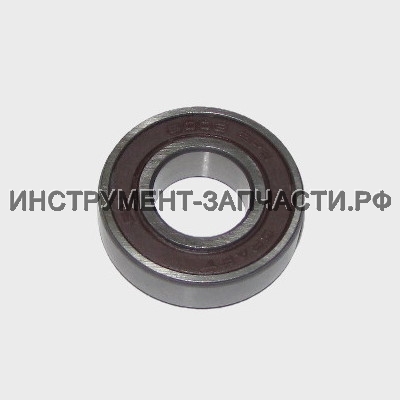

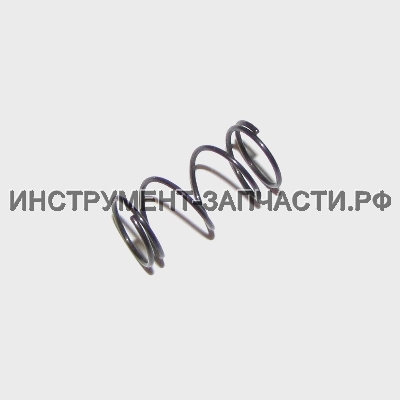

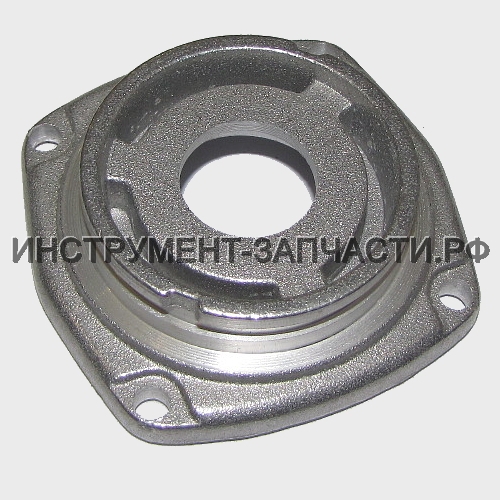

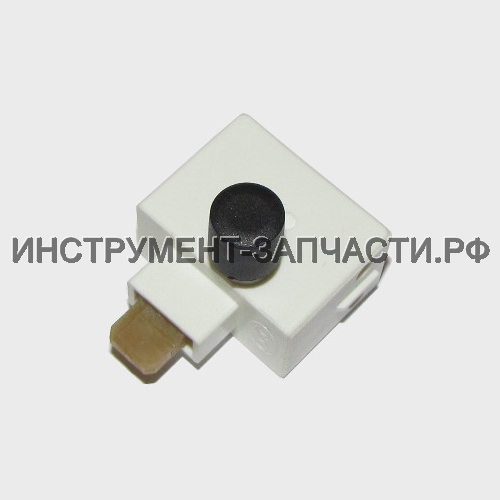

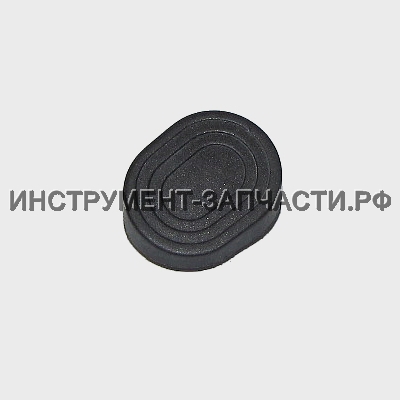

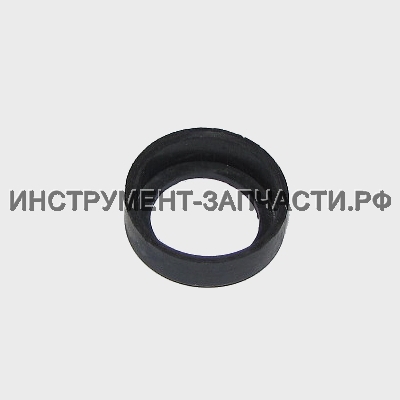

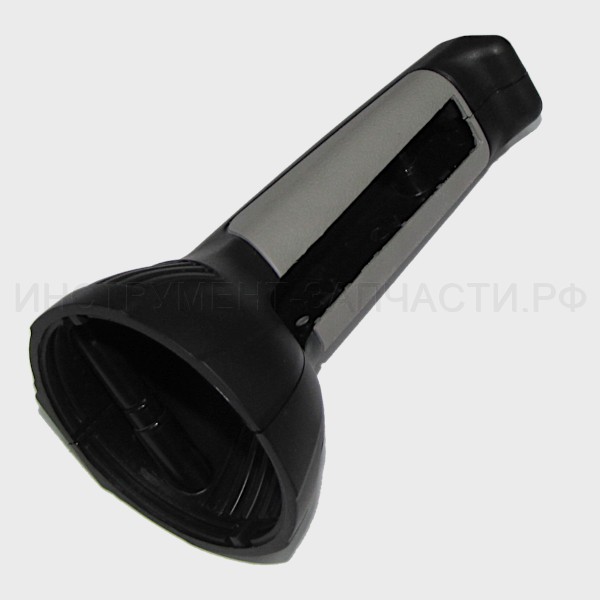

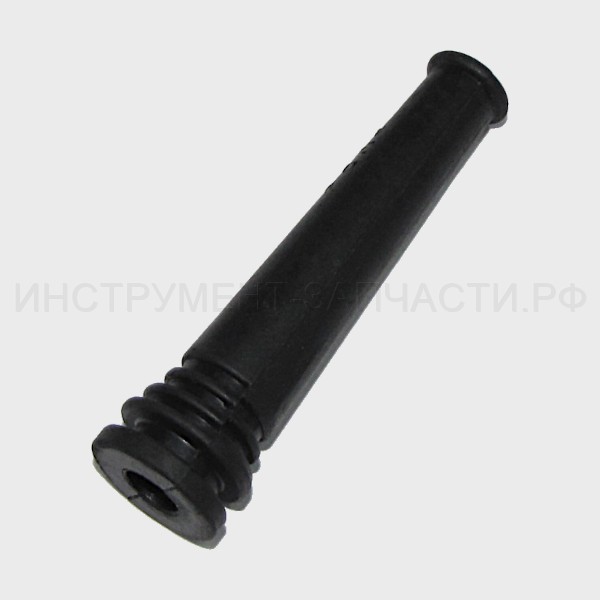

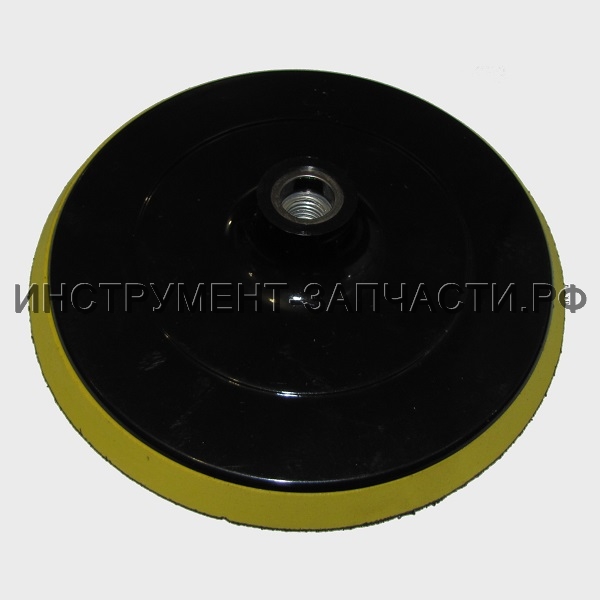

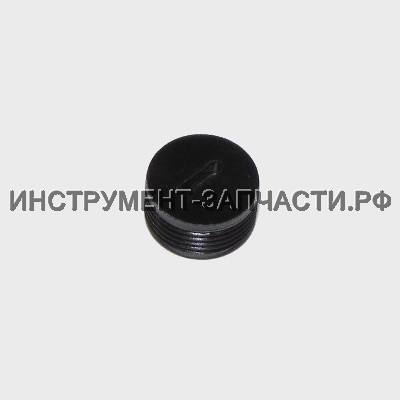

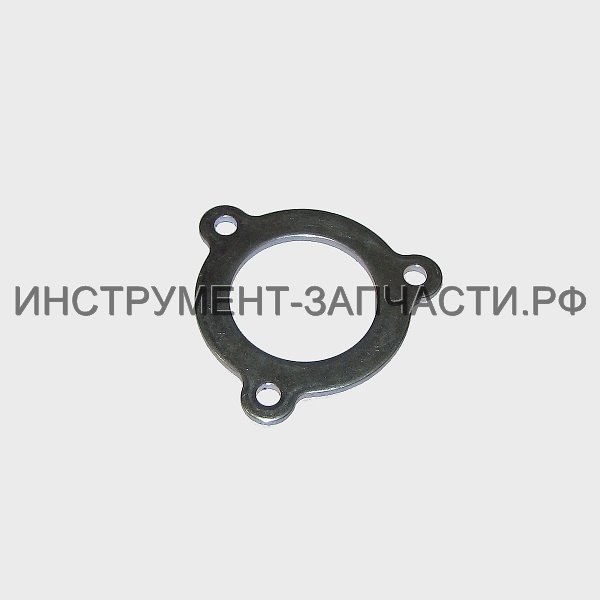

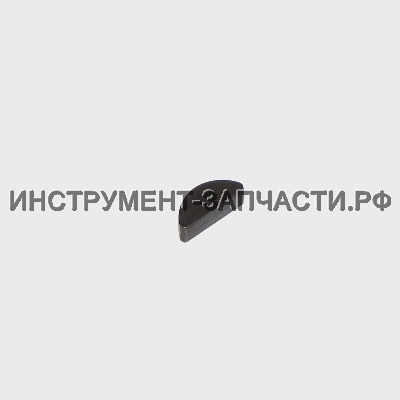

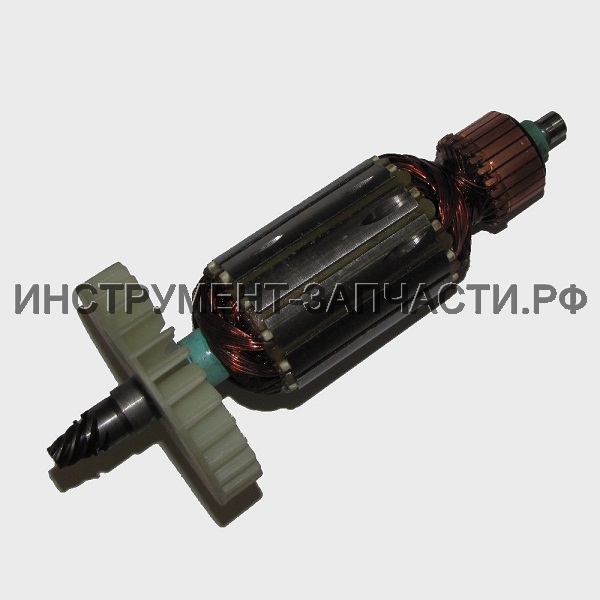

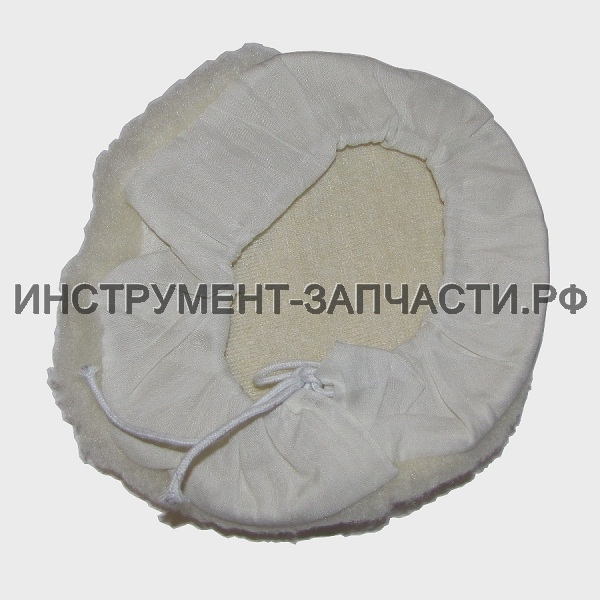

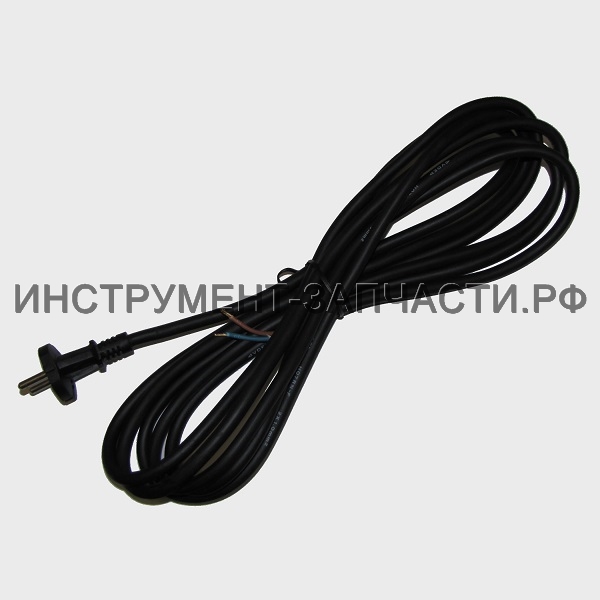

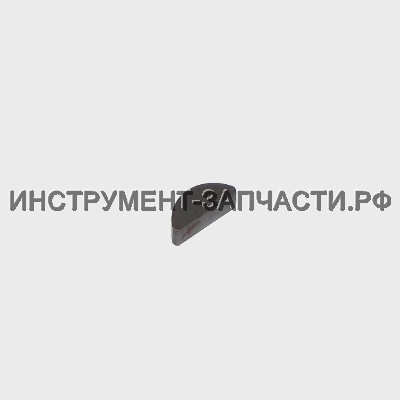

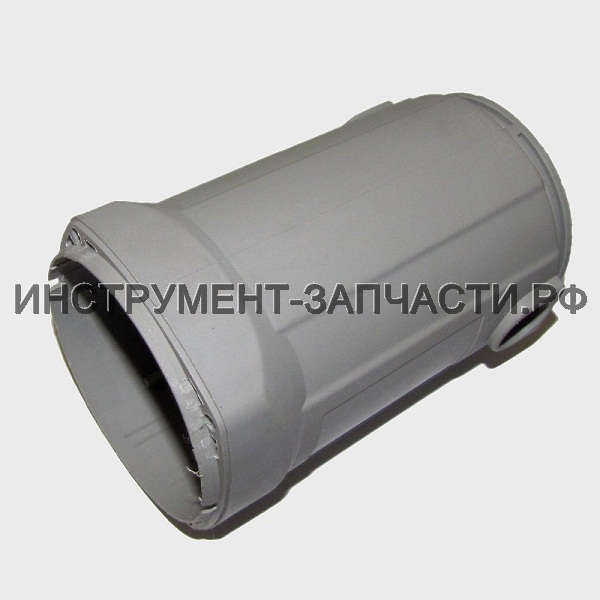

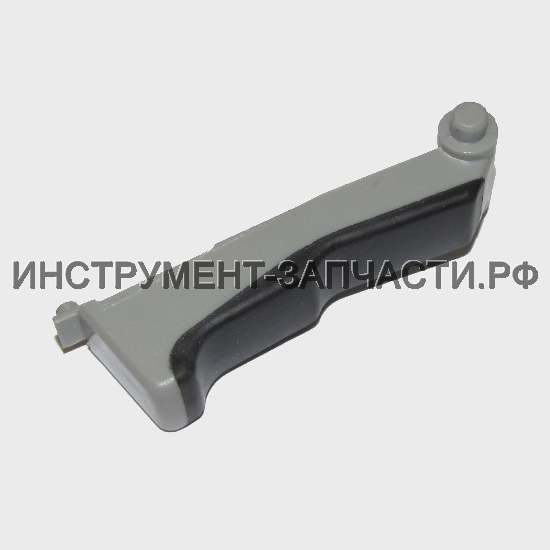

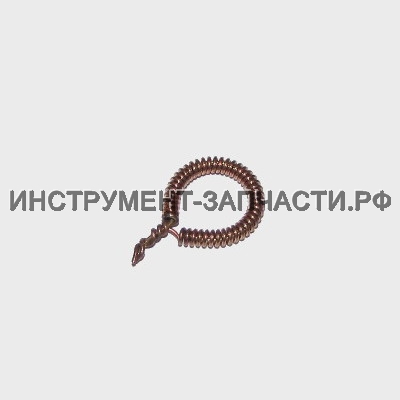

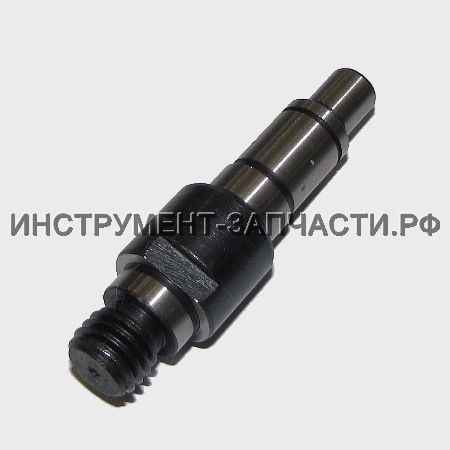

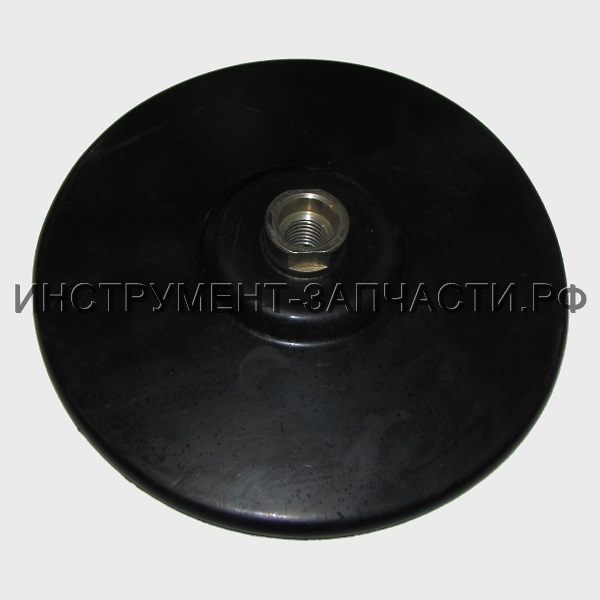

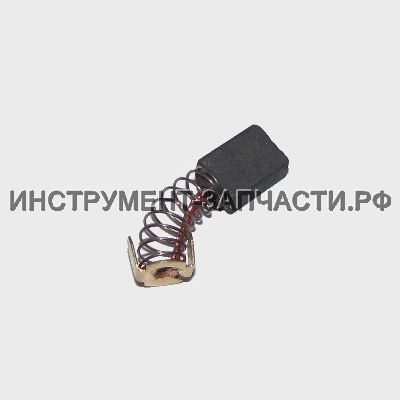

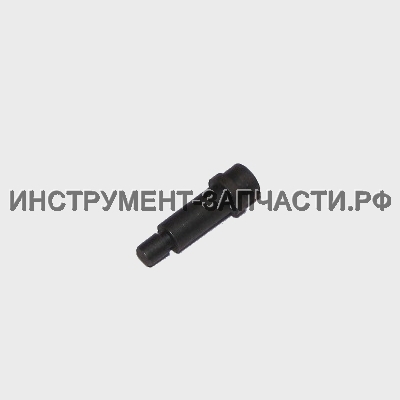

Дмитрий Кущев Схема и запчасти для полировальной машины Интерскол УПМ-180Э Схема актуальна для изделий, у которых серийный номер начинается с 27. Инструмент снят с производства Рис. 1 Полировальная машина УПМ-180Э (27.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 13.02.00.02.00 Ручка боковая УШМ-150 Ручка боковая В наличии: 1 1 200 ₽ 2 2 13.03.02.02.00 Кнопка фиксации шпинделя УШМ-150 Кнопка фиксации шпинделя Нет в наличии 1 30 ₽ 3 3 13.03.02.03.00 Пружина фиксатора УШМ-150 Пружина фиксатора В наличии: 27 1 40 ₽ 4 4 27.03.02.02.00 Фиксатор шпинделя УПМ-180 Фиксатор шпинделя В наличии: 3 1 30 ₽ 5 5 00.02.03.01.15 Винт 5х32 УШМ-150 Винт 5х30 Нет в наличии 4 10 ₽ 6 6 00.01.02.01.04 Подшипник роликовый НК1010SZ Подшипник роликовый НК1010SZ В наличии: 5 1 170 ₽ 001 001 13.03.01.00.00 Крышка редуктора в сборе Поз. 7,8,9,10,11,12,13,16,17 Нет данных о товаре 1 7 7 00.02.99.02.08 Кольцо стопорное В14 УШМ-150 Кольцо стопорное В14 В наличии: 3 1 90 ₽ 7 7* 00.02.99.02.19 Кольцо стопорное для вала (В14) Замена(аналог) или составная часть для замены поз.7 Нет в наличии 1 10 ₽ 8 8 27.03.01.01.00 Колесо зубчатое коническое УПМ-180 Колесо зубчатое коническое Z=53 В наличии: 8 1 480 ₽ 9/24 9/24 00.02.04.01.02 Винт М4х12 УШМ-2300М Винт М4х12 В наличии: 3 3+3 10 ₽ 9/24 9/24* 528.02.04.01.02 Винт М4х12 УШМ-115/700, УШМ-125/700 Замена(аналог) или составная часть для замены поз.9/24 В наличии: 9 3+3 10 ₽ 9/24 9/24* 84431.5252 Винт Замена(аналог) или составная часть для замены поз.9/24 В наличии: 3 3+3 30 ₽ 10/23 10/23 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная Ø4 В наличии: 28 3+3 20 ₽ 11 11 13.03.01.03.00 Шайба фиксирующая УШМ-150 Шайба фиксирующая подшипника 28х41х2 В наличии: 6 1 50 ₽ 11 11* 180.03.02.05.00 Шайба фиксирующая подшипника УПМ-180/1300ЭМ Замена(аналог) или составная часть для замены поз.11 Нет в наличии 1 30 ₽ 11 11* 35.03.01.02.00 Шайба фиксирующая Замена(аналог) или составная часть для замены поз.11 Нет в наличии 1 50 ₽ 12 12 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Подшипник шариковый 6002Z Нет в наличии 1 230 ₽ 12 12 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS В наличии: 106 1 70 ₽ 12 12 6002-2RSH Подшипник 6002-2RSH (SKF) 15х32х9 Подшипник шариковый 6002-2RSH (SKF) (Италия) Нет в наличии 1 370 ₽ 12 12* 00.01.01.01.17 Подшипник 6002RS ДП-2000 Замена(аналог) или составная часть для замены поз.12 В наличии: 5 1 230 ₽ 12 12* 00.01.01.01.27 Подшипник шариковый 6002Z УШМ-115;125;150 Замена(аналог) или составная часть для замены поз.12 Нет в наличии 1 200 ₽ 12 12* 00.01.01.01.50 Подшипник шариковый 6002 ZV Замена(аналог) или составная часть для замены поз.12 В наличии: 7 1 240 ₽ 13 13 13.03.01.01.00 Крышка редуктора УШМ-150 Крышка редуктора В наличии: 4 1 290 ₽ 14 14 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба гроверная Ø5 В наличии: 1 4 20 ₽ 15 15 00.02.04.01.03 Винт М5х20 Винт М5х15 Нет в наличии 4 20 ₽ 16 16 13.03.01.05.00 Шпонка сегментная УШМ-150 Шпонка сегментная 4х4,8х12 В наличии: 29 1 20 ₽ 16 16* 35.03.01.04.00 Шпонка сегментная УШМ-1800 Замена(аналог) или составная часть для замены поз.16 В наличии: 9 1 30 ₽ 17 17 13.03.01.02.00 Шпиндель УШМ-150 Шпиндель Нет в наличии 1 180 ₽ 002 002 27.03.02.00.00 Корпус редуктора в сборе Поз. 2,3,4,6,24,23,19,21,22 Нет данных о товаре 1 19 19 27.03.02.01.00 Корпус редуктора УПМ-180 Корпус редуктора В наличии: 3 1 650 ₽ 20 20 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное В12 В наличии: 5 1 30 ₽ 21 21 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Подшипник шариковый 6201Z В наличии: 3 1 310 ₽ 21 21 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS В наличии: 42 1 110 ₽ 21 21 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH (SKF) (Италия) Нет в наличии 1 390 ₽ 21 21* 2417179 Подшипник 6201 Замена(аналог) или составная часть для замены поз.21 В наличии: 1 1 360 ₽ 21 21* 00.01.01.01.24 Подшипник шариковый 6201ZZ Замена(аналог) или составная часть для замены поз.21 Нет в наличии 1 310 ₽ 21 21* 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Замена(аналог) или составная часть для замены поз.21 В наличии: 8 1 310 ₽ 21 21* 00.01.01.01.41 Подшипник шариковый 6201-2RZ Замена(аналог) или составная часть для замены поз.21 В наличии: 6 1 310 ₽ 21 21* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.21 В наличии: 5 1 340 ₽ 22 22 27.03.02.03.00 Шайба фиксирующая подшипника 19,5х41х2 Нет данных о товаре 1 003 003 27.04.02.00.00 Якорь в сборе Поз. 25,27,28 Нет данных о товаре 1 3 3* 180.03.02.03.00 Пружина фиксатора УПМ-180/1300ЭМ Замена(аналог) или составная часть для замены поз.3 В наличии: 53 1 30 ₽ 25 25 27.04.02.01.00 Якорь с вентилятором УПМ-180 Якорь с вентилятором В наличии: 8 1 1,880 ₽ 25 25 №1103 Якорь с вентилятором для Интерскол УПМ-180Э (27.*), AEZ Якорь с вентилятором В наличии: 4 1 2,580 ₽ 26 26 13.04.00.01.00 Диафрагма УШМ-150 Диафрагма Нет в наличии 1 70 ₽ 27 27 00.01.01.01.05 Подшипник шариковый 608Z Подшипник 608Z Нет в наличии 1 190 ₽ 27 27 608-2RS Подшипник 180608/608-2RS Подшипник 608-2RS В наличии: 40 1 70 ₽ 27 27 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник 608-2RSH (SKF) (Италия) В наличии: 20 1 300 ₽ 27 27* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.27 В наличии: 17 1 190 ₽ 27 27* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.27 Нет в наличии 1 150 ₽ 27 27* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.27 Нет в наличии 1 210 ₽ 27 27* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.27 Нет в наличии 1 120 ₽ 27 27* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.27 В наличии: 4 1 150 ₽ 28 28 13.04.02.02.00 Втулка резиновая УШМ-150 Втулка резиновая Нет в наличии 1 40 ₽ 28 28* 41.04.02.02.00 Втулка резиновая Замена(аналог) или составная часть для замены поз.28 В наличии: 32 1 20 ₽ 29 29 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 4 20 ₽ 005 005 27.04.00.00.00 Рукоятка основная в сборе УПМ-180/1300Э Рукоятка задняя Поз. 30,36 В наличии: 2 1 440 ₽ 30 30 27.04.00.01.00 Ручка Нет данных о товаре 1 31 31 27.05.00.00.00 Блок электронного регулирования УПМ-180 Блок электронного регулирования SGS >ABS< 230V/50Hz В наличии: 5 1 950 ₽ 31 31 №309 Регулятор оборотов для Интерскол УПМ-180Э (27.*), AEZ Блок электронного регулирования В наличии: 1 1 810 ₽ 32 32 00.10.04.01.01 Конденсатор Д-500ЭР;УШМ-2000 Конденсатор 0,33мкФ MEX GPF 40/85/21 В наличии: 3 1 240 ₽ 32 32* БУ_00.10.04.01.01 БУ_Конденсатор 0.33 мкФ МЕХ GPF 40/85/21 Замена(аналог) или составная часть для замены поз.32 В наличии: 5 1 50 ₽ 33 33 00.10.01.01.08 Выключатель УПМ-180 Выключатель в сборе KEDU HY15C 10(8)A 250V~5E4 В наличии: 4 1 650 ₽ 33 33 00.10.01.01.10 Выключатель в сборе KEDU HY 15В 12(10)А Выключатель в сборе KEDU HY15В 12(10)A 250V~5E4 В наличии: 5 1 250 ₽ 34 34 00.02.03.01.02 Винт 4х12 Винт 4х12 В наличии: 17 2 10 ₽ 35 35 13.04.00.03.00 Планка фиксации шнура Нет в наличии 1 10 ₽ 35 35* 15.04.00.06.00 Планка фиксации шнура МП-100Э Замена(аналог) или составная часть для замены поз.35 Нет в наличии 1 10 ₽ 36 36 27.04.00.02.00 Ручка-накладка Нет данных о товаре 1 37 37 27.04.00.03.00 Клавиша выключателя УПМ-180 Клавиша В наличии: 3 1 50 ₽ 004 004 13.04.03.00.00 Щёточный узел в сборе Щеточный узел в сборе Поз. 38,39,40 Нет в наличии 1 630 ₽ 38 38 13.04.03.01.00 Корпус щёткодержателя УШМ-150 Корпус щёткодержателя В наличии: 4 2 110 ₽ 39 39 13.04.03.02.00 Щётка электрическая УШМ-150 Щетка В наличии: 63 2 90 ₽ 39 39* 13.04.03.02.01 Щетки электрические в индивидуальной упаковке для УШМ-150/1300 (комплект - 2шт.) Замена(аналог) или составная часть для замены поз.39 Нет в наличии 1 140 ₽ 40 40 13.04.03.03.00 Колпачок щёткодержателя УШМ-150 Колпачок щеткодержателя В наличии: 4 2 30 ₽ 41 41 13.04.00.02.00 Трубка защитная шнура Трубка защитная Нет в наличии 1 50 ₽ 41 41* 10.04.00.02.00 Трубка защитная Р-82ТС Замена(аналог) или составная часть для замены поз.41 Нет в наличии 1 50 ₽ 41 41* 154.04.00.04.00 Трубка защитная ПП-165/1300ЭМ Замена(аналог) или составная часть для замены поз.41 Нет в наличии 1 50 ₽ 41 41* 69.04.00.03.00 Трубка защитная УШМ-230/2600М Замена(аналог) или составная часть для замены поз.41 В наличии: 2 1 70 ₽ 41 41* 95.04.00.02.00 Трубка защитная Замена(аналог) или составная часть для замены поз.41 Нет в наличии 1 40 ₽ 006 006 13.04.00.00.00 Рукоятка в комплекте (правая +левая) УШМ-150/1300 Корпус двигателя с щет/узлами Поз. 44,38,39,40 Нет в наличии 400 ₽ 44 44 13.04.00.04.00 Корпус двигателя УШМ-150 Корпус двигателя Нет в наличии 1 260 ₽ 45 45 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H07RN-F/2х1,0мм² В наличии: 2 1 1,200 ₽ 45 45* 00.10.02.01.02 Шнур питания с вилкой УШМ-2000 2х1 2м Замена(аналог) или составная часть для замены поз.45 Нет в наличии 1 560 ₽ 45 45* 325.10.02.03.01 Шнур питания в сборе П-30/900ЭР-2 Замена(аналог) или составная часть для замены поз.45 Нет в наличии 1 740 ₽ 46 46 13.04.01.02.00 Спираль контактная УШМ-150 Спираль контактная В наличии: 33 2 30 ₽ 47 47 13.04.01.01.00 Статор УШМ-150 Статор В наличии: 5 1 1,500 ₽ 48 48 00.02.03.01.12 Винт 4х68 ДП-1000ЭР Винт 4х68 Нет в наличии 2 10 ₽ 49 49 27.02.00.03.00 Диск опорный резиновый УПМ-180 Диск опорный резиновый В наличии: 2 1 710 ₽ 50 50 27.02.00.02.00 Диск опорный самоклеющийся УПМ-180Э Диск опорный самоклеющийся В наличии: 1 1 340 ₽ 51 51 00.20.60.01.00 Чехол полировальный со шнуровкой В наличии: 6 1 170 ₽ 52 52 27.02.00.01.00 Ключ специальный УПМ-180 Ключ специальный В наличии: 1 1 100 ₽ 53 53 27.02.00.04.00 Заглушка Нет данных о товаре 3 54 54 00.30.10.06.00 Ключ шестигранный S8 Нет данных о товаре 1 Кол-во: В корзину
