Схема и запчасти для полировальной машины Интерскол УПМ-180/1300ЭМ
Схема актуальна для изделий, у которых серийный номер начинается с 180.
П.10 с 02.08.12 изм. арт. 180.03.01.01.00 на 180.03.01.04.00
П.21 с 02.08.12 изм. арт. 180.03.02.03.00 на 180.03.02.05.00
Рис. 1

Полировальная машина УПМ-180/1300ЭМ (180.*): Рис.1

1
Шпиндель УПМ-180/1300 ЭМ
180.03.01.02.00
Шпиндель УПМ-180/1300 ЭМ
Шпиндель
В наличии: 3
1
160 ₽
2
Шпонка сегментная УШМ-150
13.03.01.05.00
Шпонка сегментная УШМ-150
Шпонка сегментная
4х5х13
В наличии: 29
1
20 ₽
2*
Шпонка сегментная УШМ-1800
35.03.01.04.00
Шпонка сегментная УШМ-1800
Замена(аналог) или составная часть для замены поз.2
В наличии: 9
1
30 ₽
3
Не настроено изображение
00.02.04.01.03
Винт М5х20
Винт
М5х15
Нет в наличии
4
20 ₽
4
Не настроено изображение
00.02.02.01.05
Шайба гроверная ЛШМ-900
Шайба пружинная
Ø5
В наличии: 1
4
20 ₽
5
Не настроено изображение
180.03.01.01.00
Крышка редуктора УПМ-180/1300ЭМ
Крышка редуктора
В наличии: 10
1
280 ₽
6
Не настроено изображение
00.01.01.01.17
Подшипник 6002RS ДП-2000
Подшипник шариковый
6002.2RS (15х32х9)
В наличии: 5
1
230 ₽
6
Подшипник 180102/6002-2RS
6002-2RS
Подшипник 180102/6002-2RS
Подшипник шариковый
6002-2RS (15х32х9)
В наличии: 106
1
70 ₽
6
Не настроено изображение
6002-2RSH
Подшипник 6002-2RSH (SKF) 15х32х9
Подшипник шариковый
6002-2RSH (15х32х9) SKF (Италия)
Нет в наличии
1
370 ₽
6*
Подшипник шариковый 6002Z ДУ-1000ЭР
00.01.01.01.07
Подшипник шариковый 6002Z ДУ-1000ЭР
Замена(аналог) или составная часть для замены поз.6
Нет в наличии
1
230 ₽
6*
Не настроено изображение
00.01.01.01.27
Подшипник шариковый 6002Z УШМ-115;125;150
Замена(аналог) или составная часть для замены поз.6
Нет в наличии
1
200 ₽
6*
Не настроено изображение
00.01.01.01.50
Подшипник шариковый 6002 ZV
Замена(аналог) или составная часть для замены поз.6
В наличии: 7
1
240 ₽
7
Не настроено изображение
180.03.01.03.00
Шайба фиксирующая подшипника УПМ-180/1300ЭМ
Шайба фиксирующая подшипника
В наличии: 1
1
30 ₽
7*
Не настроено изображение
35.03.01.02.00
Шайба фиксирующая
Замена(аналог) или составная часть для замены поз.7
Нет в наличии
1
50 ₽
8
Шайба гроверная ДУ-1000ЭР
00.02.02.01.04
Шайба гроверная ДУ-1000ЭР
Шайба пружинная
Ø4
В наличии: 28
6
20 ₽
9
Винт М4х10 УШМ-115
00.02.04.01.01
Винт М4х10 УШМ-115
Винт
М4х10
В наличии: 19
6
10 ₽
9*
Винт М4х10
00.02.04.05.03
Винт М4х10
Замена(аналог) или составная часть для замены поз.9
В наличии: 12
6
10 ₽
10*
Колесо зубчатое коническое УПМ-180/1300ЭМ
180.03.01.04.00
Колесо зубчатое коническое УПМ-180/1300ЭМ
Колесо зубчатое коническое
В наличии: 5
1
560 ₽
11
Кольцо стопорное В14 УШМ-150
00.02.99.02.08
Кольцо стопорное В14 УШМ-150
Кольцо стопорное
В14
В наличии: 3
1
90 ₽
11*
Не настроено изображение
00.02.99.02.19
Кольцо стопорное для вала (В14)
Замена(аналог) или составная часть для замены поз.11
Нет в наличии
1
10 ₽
12
Подшипник роликовый НК1010SZ
00.01.02.01.04
Подшипник роликовый НК1010SZ
Подшипник роликовый
НК101410 (10х14х10)
В наличии: 5
1
170 ₽
13
Шайба стопорная ПЦ-16Т
00.02.98.01.02
Шайба стопорная ПЦ-16Т
Кольцо пружинное
В8
Нет в наличии
1
30 ₽
14
Винт специальный УПМ-180/1300ЭМ
180.03.02.04.00
Винт специальный УПМ-180/1300ЭМ
Винт специальный
Внутр. S8
В наличии: 6
2
20 ₽
15
Корпус редуктора УПМ-180/1300ЭМ
180.03.02.01.00
Корпус редуктора УПМ-180/1300ЭМ
Корпус редуктора
В наличии: 14
1
840 ₽
16
Винт 4х35
00.02.03.01.46
Винт 4х35
Винт
4х35
В наличии: 3
4
20 ₽
17
Пружина фиксатора УПМ-180/1300ЭМ
180.03.02.03.00
Пружина фиксатора УПМ-180/1300ЭМ
Пружина фиксатора
В наличии: 53
1
30 ₽
17*
Пружина фиксатора УШМ-150
13.03.02.03.00
Пружина фиксатора УШМ-150
Замена(аналог) или составная часть для замены поз.17
В наличии: 27
1
40 ₽
18
Кнопка фиксации шпинделя в сборе УПМ-180/1300ЭМ
180.03.02.02.00
Кнопка фиксации шпинделя в сборе УПМ-180/1300ЭМ
Кнопка фиксации шпинделя в сборе
В наличии: 9
1
90 ₽
19
Кольцо стопорное В12 Д-1050Р
00.02.99.02.05
Кольцо стопорное В12 Д-1050Р
Кольцо стопорное
В12
В наличии: 5
1
30 ₽
20
Не настроено изображение
00.01.01.01.24
Подшипник шариковый 6201ZZ
Подшипник шариковый
6201.2Z (12х32х10)
Нет в наличии
1
310 ₽
20
Подшипник 180201/6201-2RS
6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
В наличии: 42
1
110 ₽
20
Не настроено изображение
6201-2Z
Подшипник (SKF) 12х32х10
Подшипник шариковый
6201-2Z (12х32х10) SKF (Италия)
Нет в наличии
1
320 ₽
20
Не настроено изображение
6201-2RSH
Подшипник 6201-2RSH (SKF) 12х32х10
Подшипник шариковый
6201-2RSH (12х32х10) SKF (Италия)
Нет в наличии
1
390 ₽
20*
Подшипник 6201
2417179
Подшипник 6201
Замена(аналог) или составная часть для замены поз.20
В наличии: 1
1
360 ₽
20*
Не настроено изображение
00.01.01.01.21
Подшипник шариковый 6201Z УШМ-150;2300
Замена(аналог) или составная часть для замены поз.20
В наличии: 3
1
310 ₽
20*
Подшипник шариковый 6201RS Р-110
00.01.01.01.30
Подшипник шариковый 6201RS Р-110
Замена(аналог) или составная часть для замены поз.20
В наличии: 8
1
310 ₽
20*
Не настроено изображение
00.01.01.01.41
Подшипник шариковый 6201-2RZ
Замена(аналог) или составная часть для замены поз.20
В наличии: 6
1
310 ₽
20*
Подшипник шариковый 6201RS П-45
71202.0135
Подшипник шариковый 6201RS П-45
Замена(аналог) или составная часть для замены поз.20
В наличии: 5
1
340 ₽
21*
Не настроено изображение
180.03.02.05.00
Шайба фиксирующая подшипника УПМ-180/1300ЭМ
Шайба фиксирующая подшипника
Нет в наличии
1
30 ₽
21**

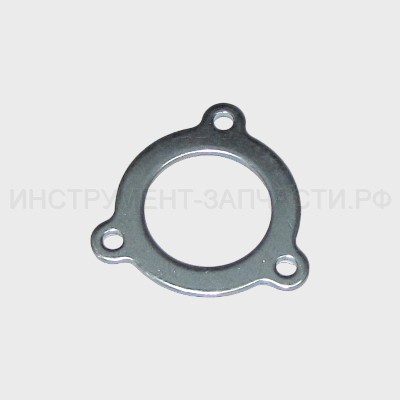

Шайба фиксирующая УШМ-150
13.03.01.03.00
Шайба фиксирующая УШМ-150
Замена(аналог) или составная часть для замены поз.21*
В наличии: 6
1
50 ₽
22
Якорь с вентилятором УПМ-180/1300ЭМ
180.04.02.01.00
Якорь с вентилятором УПМ-180/1300ЭМ
Якорь с вентилятором
В наличии: 12
1
2,160 ₽
22
Не настроено изображение
№1104
Якорь с вентилятором для Интерскол УПМ-180/1300ЭМ (180.*), AEZ
Якорь с вентилятором
В наличии: 5
1
2,580 ₽
23
Не настроено изображение
00.01.01.01.05
Подшипник шариковый 608Z
Подшипник шариковый
608.2Z (8х22х7)
Нет в наличии
1
190 ₽
23
Подшипник 180608/608-2RS
608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
В наличии: 40
1
70 ₽
23
Не настроено изображение
608-2Z
Подшипник (SKF) 8х22х7
Подшипник шариковый
608-2Z (8х22х7) SKF (Италия)
Нет в наличии
1
380 ₽
23
Не настроено изображение
608-2RSH
Подшипник 608-2RSH (SKF) 8х22х7
Подшипник шариковый
608-2RSH (8х22х7) SKF (Италия)
В наличии: 20
1
300 ₽
23*
Не настроено изображение
00.01.01.01.19
Подшипник 608RS Р-82ТС
Замена(аналог) или составная часть для замены поз.23
В наличии: 17
1
190 ₽
23*
Не настроено изображение
00.01.01.01.23
Подшипник 608ZZ
Замена(аналог) или составная часть для замены поз.23
Нет в наличии
1
150 ₽
23*
Не настроено изображение
00.01.01.01.26
Подшипник шариковый 608RZ УШМ-115;125
Замена(аналог) или составная часть для замены поз.23
Нет в наличии
1
210 ₽
23*
Не настроено изображение
00.01.01.01.58
Подшипник шариковый 608RT
Замена(аналог) или составная часть для замены поз.23
Нет в наличии
1
120 ₽
23*
Не настроено изображение
00.01.01.01.65
00.01.01.01.65 Подшипник шариковый 608-2RS
Замена(аналог) или составная часть для замены поз.23
В наличии: 4
1
150 ₽
24
Втулка резиновая УПМ-180/1300ЭМ
180.04.02.02.00
Втулка резиновая УПМ-180/1300ЭМ
Втулка резиновая
В наличии: 10
1
30 ₽
25
Не настроено изображение
180.04.02.03.00
Кольцо магнитное УПМ-180/1300ЭМ
Кольцо магнитное
Нет в наличии
1
90 ₽
26
Диафрагма УШМ-150
13.04.00.01.00
Диафрагма УШМ-150
Диафрагма
Нет в наличии
1
70 ₽
27
Не настроено изображение
00.02.03.01.12
Винт 4х68 ДП-1000ЭР
Винт
4х68
Нет в наличии
2
10 ₽
28
Не настроено изображение
180.04.01.01.00
Статор
Нет данных о товаре
1
29
Не настроено изображение
180.04.01.02.00
Спираль контактная
Нет данных о товаре
2
31
Не настроено изображение
180.04.00.04.00
Корпус двигателя УПМ-180/1300ЭМ
Корпус двигателя
В наличии: 1
1
270 ₽
32
Колпачок щеткодержателя УПМ-180/1300ЭМ
180.04.03.03.00
Колпачок щеткодержателя УПМ-180/1300ЭМ
Колпачок щёткодержателя
В наличии: 12
2
30 ₽
33
Щетка УПМ-180/1300ЭМ
180.04.03.02.00
Щетка УПМ-180/1300ЭМ
Щётка
В наличии: 1
2
60 ₽
33*
Не настроено изображение
180.04.03.02.90
Щетки электрические (комплект)
Замена(аналог) или составная часть для замены поз.33
Нет в наличии
1
120 ₽
34
Не настроено изображение
180.04.03.01.00
Корпус щеткодержателя УПМ-180/1300ЭМ
Корпус щёткодержателя
В наличии: 6
2
90 ₽
35
Ручка УПМ-180/1300ЭМ
180.04.00.01.00
Ручка УПМ-180/1300ЭМ
Ручка
Нет в наличии
1
140 ₽
36
Блок электронного регулирования УПМ-180/1300ЭМ
180.04.04.00.00
Блок электронного регулирования УПМ-180/1300ЭМ
Блок электронного регулирования
TS 220V/50Hz
В наличии: 13
1
1,210 ₽
36
Не настроено изображение
№386
Регулятор оборотов для Интерскол УПМ-180/1300ЭМ (180.*), AEZ
Блок электронного регулирования
В наличии: 1
1
1,020 ₽
37
Выключатель УПМ-180
00.10.01.01.08
Выключатель УПМ-180
Выключатель
KEDU HY15C 12(10)A 250V ~5E4
В наличии: 4
1
650 ₽
38
Клавиша выключателя УПМ-180
27.04.00.03.00
Клавиша выключателя УПМ-180
Клавиша выключателя
В наличии: 3
1
50 ₽
39
Не настроено изображение
13.04.00.03.00
Планка фиксации шнура
Нет в наличии
1
10 ₽
39*
Не настроено изображение
15.04.00.06.00
Планка фиксации шнура МП-100Э
Замена(аналог) или составная часть для замены поз.39
Нет в наличии
1
10 ₽
40
Не настроено изображение
00.02.03.01.03
Винт 4х14 ДУ-650ЭР
Винт
4х14
В наличии: 4
2
20 ₽
41
Не настроено изображение
00.10.04.01.02
Конденсатор
0,22мкФ MEX GPF 40/85/21/C
В наличии: 5
1
70 ₽
42
Трубка защитная шнура
13.04.00.02.00
Трубка защитная шнура
Трубка защитная
Нет в наличии
1
50 ₽
42*
Не настроено изображение
10.04.00.02.00
Трубка защитная Р-82ТС
Замена(аналог) или составная часть для замены поз.42
Нет в наличии
1
50 ₽
42*
Не настроено изображение
154.04.00.04.00
Трубка защитная ПП-165/1300ЭМ
Замена(аналог) или составная часть для замены поз.42
Нет в наличии
1
50 ₽
42*
Не настроено изображение
69.04.00.03.00
Трубка защитная УШМ-230/2600М
Замена(аналог) или составная часть для замены поз.42
В наличии: 2
1
70 ₽
42*
Не настроено изображение
95.04.00.02.00
Трубка защитная
Замена(аналог) или составная часть для замены поз.42
Нет в наличии
1
40 ₽
43
Шнур питания с вилкой 2х1,0, 2м
00.10.02.03.02
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
H05RN-F/2х1,0мм², L=4м
Нет в наличии
1
700 ₽
43*
Шнур питания с вилкой УШМ-2000 2х1 2м
00.10.02.01.02
Шнур питания с вилкой УШМ-2000 2х1 2м
Замена(аналог) или составная часть для замены поз.43
Нет в наличии
1
560 ₽
44
Ручка-накладка УПМ-180/1300ЭМ
180.04.00.02.00
Ручка-накладка УПМ-180/1300ЭМ
Ручка-накладка
Нет в наличии
1
140 ₽
45
Винт 4х16
00.02.03.01.04
Винт 4х16
Винт
В наличии: 14
10
20 ₽
46
Рукоятка дополнительная УПМ-180/1300ЭМ
180.05.00.01.00
Рукоятка дополнительная УПМ-180/1300ЭМ
Рукоятка дополнительная
Нет в наличии
1
240 ₽
46
Не настроено изображение
180.05.00.00.00
Рукоятка дополнительная в сборе УПМ-180/1300ЭМ
Рукоятка дополнительная в сборе
В наличии: 4
1
590 ₽
47
Накладка дополнительной рукоятки УПМ-180/1300ЭМ
180.05.00.02.00
Накладка дополнительной рукоятки УПМ-180/1300ЭМ
Накладка дополнительной рукоятки
В наличии: 1
1
210 ₽
47
Не настроено изображение
180.05.00.00.00
Рукоятка дополнительная в сборе УПМ-180/1300ЭМ
Рукоятка дополнительная в сборе
В наличии: 4
1
590 ₽
48
Ручка боковая УШМ-150
13.02.00.02.00
Ручка боковая УШМ-150
Ручка боковая
В наличии: 1
1
200 ₽
49
Диск опорный резиновый УПМ-180
27.02.00.03.00
Диск опорный резиновый УПМ-180
Диск опорный резиновый
В наличии: 2
1
710 ₽
50
Диск опорный самоклеющийся УПМ-180Э
27.02.00.02.00
Диск опорный самоклеющийся УПМ-180Э
Диск опорный самоклеющийся
В наличии: 1
1
340 ₽
52
Не настроено изображение
27.02.00.01.00
Ключ специальный УПМ-180
Ключ специальный
В наличии: 1
1
100 ₽
53
Не настроено изображение
27.02.00.04.00
Заглушка
Нет данных о товаре
3
54
Не настроено изображение
00.30.10.06.00
Ключ шестигранный
S8
Нет данных о товаре
1
