Схема и запчасти для полировальной машины Интерскол УПМ-180/1300ЭМ
Схема актуальна для изделий, у которых серийный номер начинается с 180.
Рис. 1

Полировальная машина УПМ-180/1300ЭМ (180.*): Рис.1

1
Шпиндель УПМ-180/1300 ЭМ
В наличии: 3
1
190 ₽
2
Шпонка сегментная УШМ-150
Шпонка сегментная УШМ-150
Шпонка сегментная
4х5х13
В наличии: 29
1
30 ₽
3
Не настроено изображение
Винт М5х20
Винт М5х16
В2.М5-6gх16.48 ГОСТ 17473-80
Нет в наличии
4
20 ₽
5
Не настроено изображение

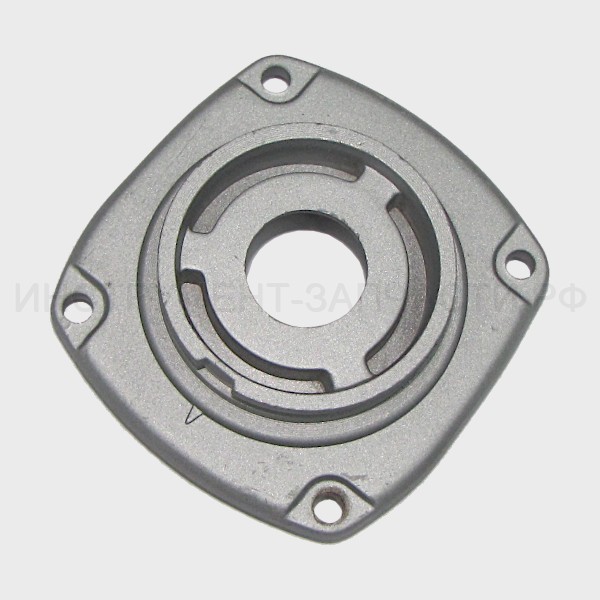

Крышка редуктора УПМ-180/1300ЭМ
Крышка редуктора
В наличии: 10
1
340 ₽
6
Не настроено изображение
Подшипник шариковый 6002Z УШМ-115;125;150
Подшипник шариковый 6002.2RS
6002.2RS (15х32х9)
Нет в наличии
1
240 ₽
6
Не настроено изображение
Подшипник 6002-2RSH (SKF) 15х32х9
Подшипник шариковый 6002-2RSH
6002-2RSH (15х32х9) SKF (Италия)
Нет в наличии
1
370 ₽
6
Подшипник 180102/6002-2RS
Подшипник 180102/6002-2RS
Подшипник шариковый 6002-2RSH
6002-2RS (15х32х9)
В наличии: 62
1
110 ₽
7
Шайба фиксирующая УШМ-150
Шайба фиксирующая УШМ-150
Шайба фиксирующая подшипника
28х41х2
В наличии: 6
1
60 ₽
9
Винт М4х10 УШМ-115
Винт М4х10 УШМ-115
Винт М4х10
M4x10
В наличии: 19
6
10 ₽
10
Колесо зубчатое коническое УПМ-180/1300ЭМ
Колесо зубчатое коническое УПМ-180/1300ЭМ
Колесо зубчатое коническое
В наличии: 5
1
670 ₽
11
Кольцо стопорное В14 УШМ-150
Кольцо стопорное В14 УШМ-150
Кольцо стопорное
В14
В наличии: 3
1
90 ₽
12
Подшипник игольчатый НК101410 МП-100 Э
Подшипник игольчатый НК101410 МП-100 Э
Подшипник роликовый НК101410
НК101410 (10х14х10)
В наличии: 16
1
260 ₽
13
Шайба стопорная ПЦ-16Т
Шайба стопорная ПЦ-16Т
Кольцо пружинное
В8
Нет в наличии
1
30 ₽
14
Винт специальный УПМ-180/1300ЭМ
Винт специальный УПМ-180/1300ЭМ
Винт специальный
Внутр.S8
В наличии: 10
2
20 ₽
15
Корпус редуктора УПМ-180/1300ЭМ
Корпус редуктора УПМ-180/1300ЭМ
Корпус редуктора
В наличии: 14
1
1,010 ₽
16
Винт 4х35
Винт 4х35
Винт
4х35
В наличии: 3
4
20 ₽
17
Пружина фиксатора УПМ-180/1300ЭМ
Пружина фиксатора УПМ-180/1300ЭМ
Пружина фиксатора
В наличии: 54
1
30 ₽
18
Фиксатор шпинделя УШМ-150/1300
Фиксатор шпинделя УШМ-150/1300
Фиксатор шпинделя в сборе
В наличии: 24
1
130 ₽
19
Кольцо стопорное В12 Д-1050Р
Кольцо стопорное В12 Д-1050Р
Кольцо стопорное
В12
В наличии: 5
1
30 ₽
20
Не настроено изображение
Подшипник шариковый 6201Z УШМ-150;2300
Подшипник шариковый 6201.2Z
6201.2Z (12х32х10)
В наличии: 4
1
370 ₽
20
Не настроено изображение
Подшипник (SKF) 12х32х10
Подшипник шариковый 6201-2Z
6201-2Z (12х32х10) SKF (Италия)
Нет в наличии
1
320 ₽
20
Не настроено изображение
Подшипник 6201-2RSH (SKF) 12х32х10
Подшипник шариковый 6201-2RSH
6201-2RSH (12х32х10) SKF (Италия)
Нет в наличии
1
390 ₽
20
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый 6201-2RS
6201-2RS (12х32х10)
В наличии: 50
1
110 ₽
21
Не настроено изображение
13.03.01.03.01
Шайба фиксирующая подшипника
28х41х2
Нет данных о товаре
1
22

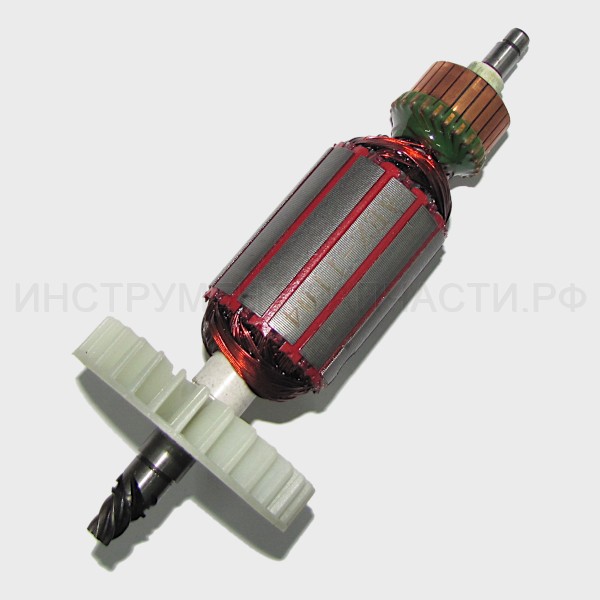

Якорь с вентилятором УПМ-180/1300ЭМ
Якорь с вентилятором УПМ-180/1300ЭМ
Якорь с вентилятором
В наличии: 12
1
2,590 ₽
22
Не настроено изображение
В наличии: 5
1
2,580 ₽
23
Не настроено изображение
Подшипник шариковый 608Z
Подшипник шариковый 608.Z
608.Z (8х22х7)
Нет в наличии
1
220 ₽
23
Не настроено изображение
Подшипник (SKF) 8х22х7
Подшипник шариковый 608-2Z
608-2Z (8х22х7) SKF (Италия)
Нет в наличии
1
380 ₽
23
Не настроено изображение
Подшипник 608-2RSH (SKF) 8х22х7
Подшипник шариковый 608-2RSH
608-2RSH (8х22х7) SKF (Италия)
Нет в наличии
1
370 ₽
23
Не настроено изображение

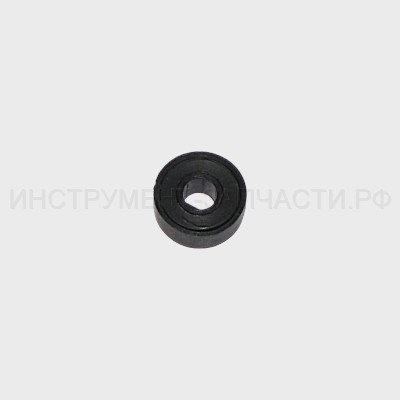

Подшипник 180608/608-2ZZ
Подшипник шариковый 608-2ZZ
608-2ZZ (8х22х7)
В наличии: 172
1
80 ₽
23
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый 608-2RS
608-2RS (8х22х7)
В наличии: 75
1
70 ₽
24
Втулка резиновая УПМ-180/1300ЭМ
Втулка резиновая УПМ-180/1300ЭМ
Втулка резиновая
В наличии: 10
1
40 ₽
25
Не настроено изображение
Кольцо магнитное УПМ-180/1300ЭМ
Кольцо магнитное
Нет в наличии
1
110 ₽
26
Диафрагма УШМ-150
Диафрагма УШМ-150
Диафрагма
В наличии: 1
1
80 ₽
27
Винт 4х65
Винт 4х65
Винт
4х65
В наличии: 10
2
130 ₽
28
Не настроено изображение
В наличии: 4
1
1,680 ₽
31
Не настроено изображение

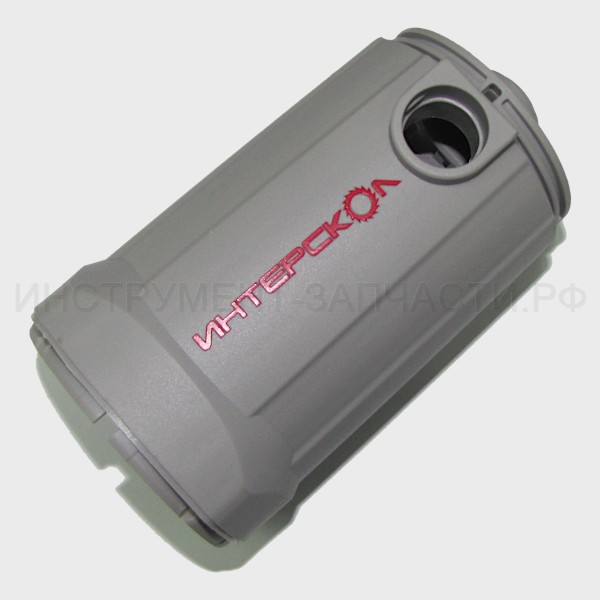

Корпус двигателя УПМ-180/1300ЭМ
Корпус двигателя
В наличии: 1
1
320 ₽
33

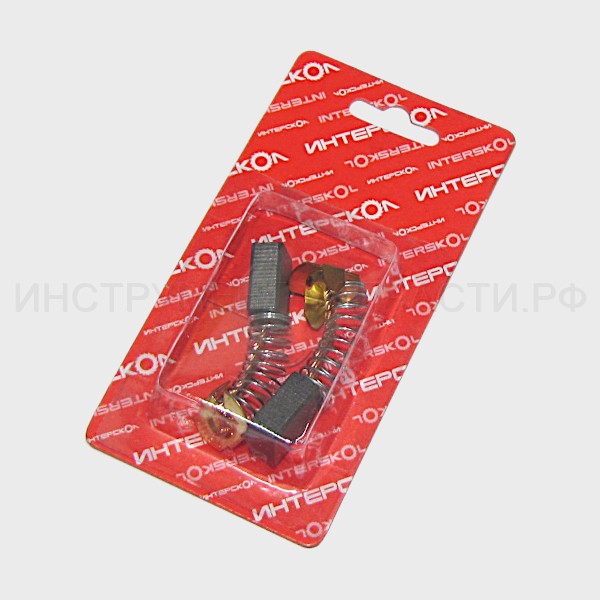

Щетка УПМ-180/1300ЭМ
Щетка УПМ-180/1300ЭМ
Щетка электрическая
В наличии: 37
2
80 ₽
34
Не настроено изображение
Корпус щеткодержателя УПМ-180/1300ЭМ
Корпус щёткодержателя
В наличии: 6
2
110 ₽
35+44
Не настроено изображение

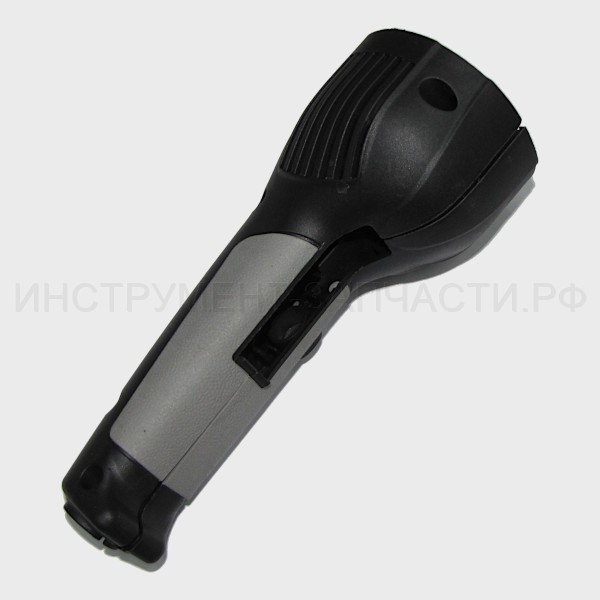

Рукоятка основная в сборе УПM-180/1300ЭM (180)
Рукоятка основная в сборе
Поз.35+поз.44
В наличии: 2
1
520 ₽
36

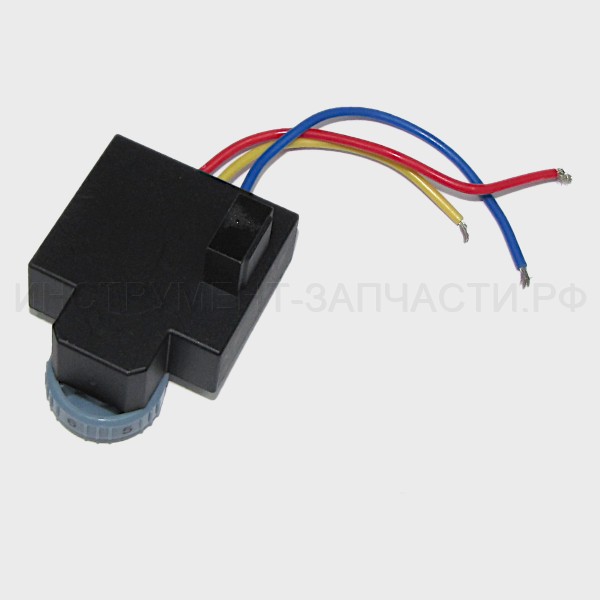

Блок электронного регулирования УПМ-180/1300ЭМ
Блок электронного регулирования УПМ-180/1300ЭМ
Блок электронного регулирования
SGS >ABS< 230V/50Hz
В наличии: 13
1
1,460 ₽
36
Не настроено изображение
Регулятор оборотов для Интерскол УПМ-180/1300ЭМ (180.*), AEZ
Блок электронного регулирования
В наличии: 1
1
1,020 ₽
37
Выключатель УПМ-180
Выключатель УПМ-180
Выключатель
KEDU HY15C 12(10)A 250V ~5E4
В наличии: 4
1
780 ₽
38
Клавиша выключателя УПМ-180
Клавиша выключателя УПМ-180
Клавиша выключателя
В наличии: 3
1
60 ₽
39
Не настроено изображение
Планка фиксации шнура МП-100Э
Планка фиксации шнура
Комплект 34727900501
Нет в наличии
1
20 ₽
40
Винт 4х12
Винт 4х12
Винт
4х15
В наличии: 17
1
10 ₽
41
Не настроено изображение
Конденсатор ДП-1200;1600
Конденсатор
0.22мкФ MEX GPF 40/85/21/C
Нет в наличии
2
80 ₽
42
Не настроено изображение
Трубка защитная ПП-165/1300ЭМ
Трубка защитная
Нет в наличии
1
50 ₽
43
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
H05RN-F 2х1.0мм², L=4м
Нет в наличии
1
840 ₽
45
Винт 4х12
Винт 4х12
Винт
4х15
В наличии: 17
5
10 ₽
46+47
Не настроено изображение

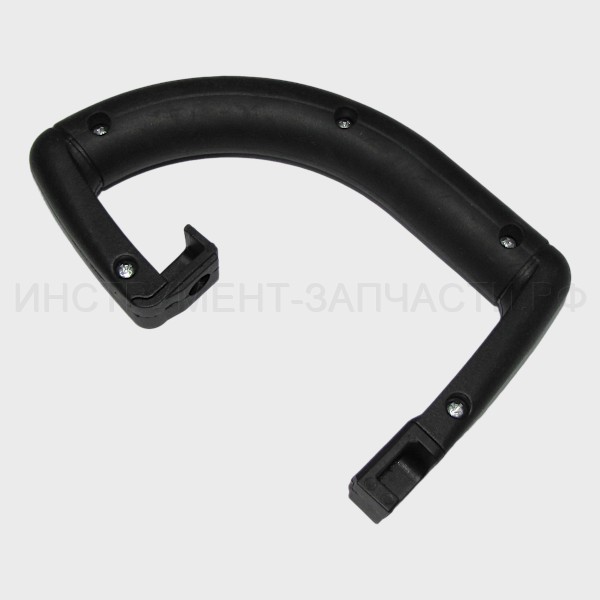

Рукоятка дополнительная в сборе УПМ-180/1300ЭМ
Рукоятка дополнительная в сборе
30298800101 + 30298900101
В наличии: 6
1
710 ₽
49
Диск опорный резиновый УПМ-180
Диск опорный резиновый УПМ-180
Диск опорный резиновый
Ø180
В наличии: 2
1
860 ₽
50
Диск опорный самоклеющийся УПМ-180Э
Диск опорный самоклеющийся УПМ-180Э
Диск опорный самоклеющийся
Ø180
В наличии: 1
1
410 ₽
52
Не настроено изображение
Ключ специальный УПМ-180
Ключ специальный
В наличии: 1
1
120 ₽
53
Не настроено изображение
00.30.10.06.00
Ключ шестигранный
М8
Нет данных о товаре
1
54
Не настроено изображение
В наличии: 4
5
20 ₽
55
Не настроено изображение
00.32.40.47.00
Диск войлочный
#Н/Д
Нет данных о товаре
1
