Схема и запчасти для полировальной машины Интерскол УПМ-180/1350Э
Схема актуальна для изделий, у которых серийный номер начинается с 522.
Рис. 1

Полировальная машина УПМ-180/1350Э (522.*): Рис.1

1
Не настроено изображение
522.02.00.01.00
Диск полировальный
Нет данных о товаре
1
2
Не настроено изображение
522.03.00.01.00
Шпиндель
Нет данных о товаре
1
3
Не настроено изображение
522.03.00.02.00
Втулка защитная
Нет данных о товаре
1
4
Не настроено изображение
Винт М4х14
Винт
М4х14
В наличии: 5
4
40 ₽
4*
Не настроено изображение
Винт
Замена(аналог) или составная часть для замены поз.4
В наличии: 3
4
30 ₽
5
Не настроено изображение
522.03.00.03.00
Крышка редуктора
Нет данных о товаре
1
6
Не настроено изображение

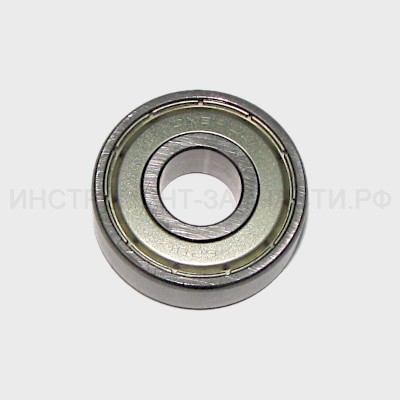

Подшипник шариковый 6201Z УШМ-150;2300
Подшипник шариковый
6201 (12х32х10)
В наличии: 3
1
310 ₽
6

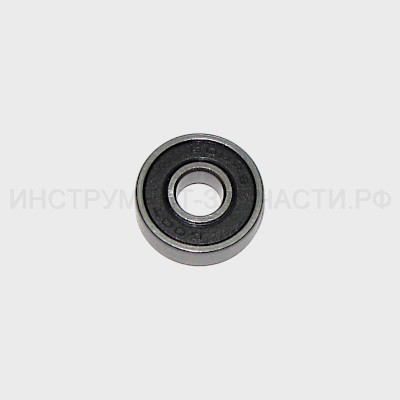

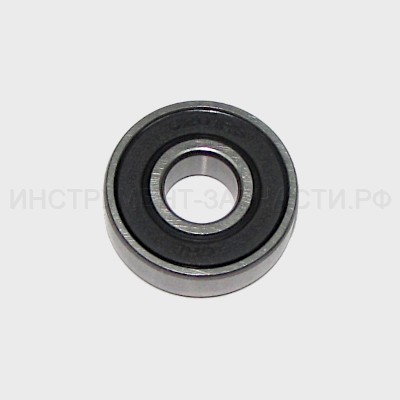

Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
В наличии: 42
1
110 ₽
6*
Подшипник 6201
Подшипник 6201
Замена(аналог) или составная часть для замены поз.6
В наличии: 1
1
360 ₽
6*
Не настроено изображение
Подшипник шариковый 6201ZZ
Замена(аналог) или составная часть для замены поз.6
Нет в наличии
1
310 ₽
6*
Подшипник шариковый 6201RS Р-110
Подшипник шариковый 6201RS Р-110
Замена(аналог) или составная часть для замены поз.6
В наличии: 8
1
310 ₽
6*
Не настроено изображение
Подшипник шариковый 6201-2RZ
Замена(аналог) или составная часть для замены поз.6
В наличии: 6
1
310 ₽
6*
Подшипник шариковый 6201RS П-45
Подшипник шариковый 6201RS П-45
Замена(аналог) или составная часть для замены поз.6
В наличии: 5
1
340 ₽
7
Не настроено изображение
522.03.00.04.00
Крышка подшипника
Нет данных о товаре
1
8

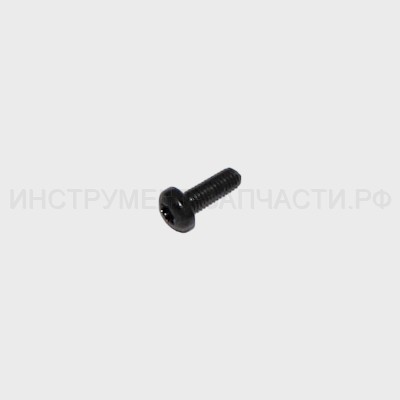

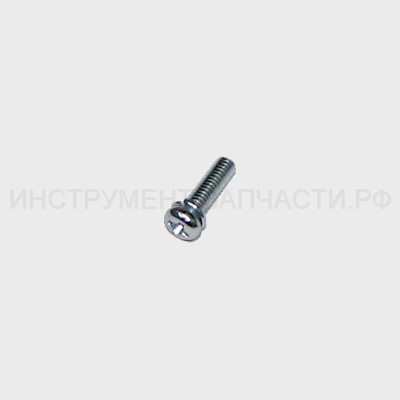

Винт М4х10
Винт М4х10
Винт
М4х10
В наличии: 12
3
10 ₽
8*
Винт М4х10 УШМ-115
Винт М4х10 УШМ-115
Замена(аналог) или составная часть для замены поз.8
В наличии: 19
3
10 ₽
8*
Не настроено изображение
Винт
Замена(аналог) или составная часть для замены поз.8
Нет в наличии
3
20 ₽
9
Не настроено изображение
522.03.00.05.00
Колесо зубчатое
Нет данных о товаре
1
10
Подшипник роликовый НК1012 Д1050Р
Подшипник роликовый НК1012 Д1050Р
Подшипник роликовый
НК1012 (10х14х12)
В наличии: 4
1
450 ₽
11
Не настроено изображение
00.02.04.04.59
Винт
М10х25
Нет данных о товаре
1
12
Не настроено изображение
522.02.00.02.00
Рукоятка дополнительная
Нет данных о товаре
1
13
Не настроено изображение
00.02.04.04.60
Винт
М10х18
Нет данных о товаре
1
14
Не настроено изображение
Винт 5x30
Винт
5х30
В наличии: 1
4
30 ₽
17
Не настроено изображение
522.03.01.03.00
Фиксатор шпинделя
Нет данных о товаре
1
18
Не настроено изображение
522.03.00.06.00
Корпус редуктора
Нет данных о товаре
1
19
Кольцо стопорное В12 Д-1050Р
Кольцо стопорное В12 Д-1050Р
Кольцо пружинное
Ø12
В наличии: 5
1
30 ₽
20
Кольцо УШМ-230/2100 М
Кольцо УШМ-230/2100 М
Кольцо уплотнительное
В наличии: 7
1
60 ₽
20*
Не настроено изображение
Кольцо уплотнительное SD-230/2200
Замена(аналог) или составная часть для замены поз.20
Нет в наличии
1
20 ₽
21
Не настроено изображение
Подшипник шариковый 6201Z УШМ-150;2300
Подшипник шариковый
6201 (12х32х10)
В наличии: 3
1
310 ₽
21
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
В наличии: 42
1
110 ₽
21*
Подшипник 6201
Подшипник 6201
Замена(аналог) или составная часть для замены поз.21
В наличии: 1
1
360 ₽
21*
Не настроено изображение
Подшипник шариковый 6201ZZ
Замена(аналог) или составная часть для замены поз.21
Нет в наличии
1
310 ₽
21*
Подшипник шариковый 6201RS Р-110
Подшипник шариковый 6201RS Р-110
Замена(аналог) или составная часть для замены поз.21
В наличии: 8
1
310 ₽
21*
Не настроено изображение
Подшипник шариковый 6201-2RZ
Замена(аналог) или составная часть для замены поз.21
В наличии: 6
1
310 ₽
21*
Подшипник шариковый 6201RS П-45
Подшипник шариковый 6201RS П-45
Замена(аналог) или составная часть для замены поз.21
В наличии: 5
1
340 ₽
22
Не настроено изображение
522.04.02.02.00
Крышка подшипника
Нет данных о товаре
1
23
Не настроено изображение
522.04.02.01.00
Якорь с вентилятором
Z=6
Нет данных о товаре
1
24
Не настроено изображение

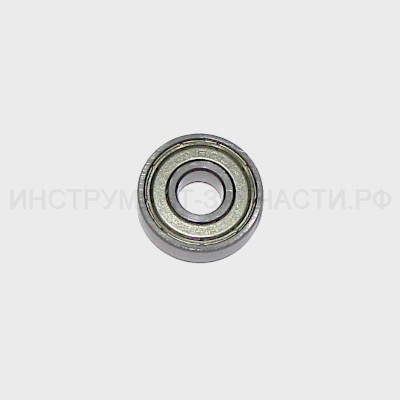

Подшипник шариковый 608Z
Подшипник шариковый
608 (8х22х7)
Нет в наличии
1
190 ₽
24

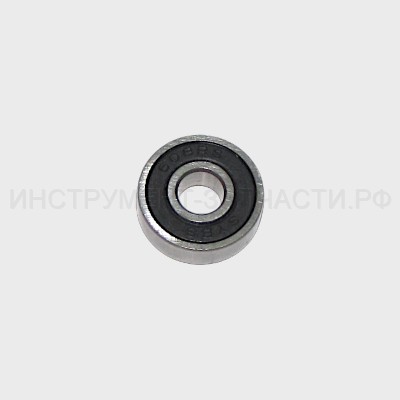

Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
В наличии: 40
1
70 ₽
24*
Не настроено изображение
Подшипник 608RS Р-82ТС
Замена(аналог) или составная часть для замены поз.24
В наличии: 17
1
190 ₽
24*
Не настроено изображение
Подшипник 608ZZ
Замена(аналог) или составная часть для замены поз.24
Нет в наличии
1
150 ₽
24*
Не настроено изображение
Подшипник шариковый 608RZ УШМ-115;125
Замена(аналог) или составная часть для замены поз.24
Нет в наличии
1
210 ₽
24*
Не настроено изображение
Подшипник шариковый 608RT
Замена(аналог) или составная часть для замены поз.24
Нет в наличии
1
120 ₽
24*
Не настроено изображение
00.01.01.01.65 Подшипник шариковый 608-2RS
Замена(аналог) или составная часть для замены поз.24
В наличии: 4
1
150 ₽
25
Не настроено изображение
522.04.02.03.00
Втулка резиновая
Нет данных о товаре
1
26
Не настроено изображение
522.04.00.01.00
Диафрагма
Нет данных о товаре
1
27
Винт 4х65
Винт 4х65
Винт
4х65
В наличии: 10
2
110 ₽
28
Не настроено изображение
522.04.01.00.00
Статор в сборе
Нет данных о товаре
1
29
Не настроено изображение
522.05.00.01.00
Корпус двигателя
Нет данных о товаре
1
30
Не настроено изображение
522.04.03.01.00
Щеткодержатель
Нет данных о товаре
2
31
Не настроено изображение
522.04.03.02.00
Пружина спиральная
Нет данных о товаре
2
32
Не настроено изображение
522.04.03.03.00
Щетка электрическая
6,3х11х18
Нет данных о товаре
2
33
Не настроено изображение
522.05.00.02.00
Крышка щетки правая
Нет данных о товаре
1
34
Винт 4х12
Винт 4х12
Винт
4х12
В наличии: 17
4
10 ₽
35
Не настроено изображение
522.05.00.03.00
Крышка щетки левая
Нет данных о товаре
1
36
Не настроено изображение

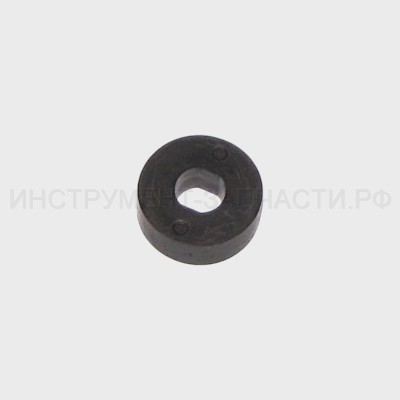

Кольцо магнитное ФМ-40/1000Э
Кольцо магнитное
В наличии: 2
1
270 ₽
37
Кольцо стопорное В8 ДУ-650ЭР
Кольцо стопорное В8 ДУ-650ЭР
Кольцо пружинное
Ø8
В наличии: 5
1
50 ₽
38
Не настроено изображение
522.04.04.00.00
Блок электронный
8601 230V
Нет данных о товаре
1
39
Винт 4х16
Винт 4х16
Винт
4х16
В наличии: 14
4
20 ₽
40
Не настроено изображение
522.05.00.04.00
Ручка накладка
Нет данных о товаре
1
41
Не настроено изображение
522.05.00.05.00
Ручка
Нет данных о товаре
1
42
Не настроено изображение
522.04.05.00.00
Выключатель
FA23-8/2D1 8(8)A 250V~5E4
Нет данных о товаре
1
43
Конденсатор Д-500ЭР;УШМ-2000
Конденсатор Д-500ЭР;УШМ-2000
Конденсатор
0,33µF K X2 MEX GPF40/085/21/C
В наличии: 3
1
240 ₽
43*
Не настроено изображение
БУ_Конденсатор 0.33 мкФ МЕХ GPF 40/85/21
Замена(аналог) или составная часть для замены поз.43
В наличии: 5
1
50 ₽
44
Не настроено изображение
В наличии: 1
1
30 ₽
45
Трубка защитная УШМ-125/1100 Э
Трубка защитная УШМ-125/1100 Э
Трубка защитная
В наличии: 7
1
120 ₽
46
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
H05RN-F/2х1,0мм², 2,5м
Нет в наличии
1
700 ₽
46*
Шнур питания с вилкой УШМ-2000 2х1 2м
Шнур питания с вилкой УШМ-2000 2х1 2м
Замена(аналог) или составная часть для замены поз.46
Нет в наличии
1
560 ₽
47
Не настроено изображение
522.04.02.04.00
Кольцо резиновое
Нет данных о товаре
1
48
Не настроено изображение
00.30.10.06.00
Шестигранный ключ
S8
Нет данных о товаре
1
49
Не настроено изображение
522.02.00.03.00
Чехол полировальный
Нет данных о товаре
1
