Схема и запчасти для полировальной машины Интерскол УПМ-200/1400ЭМ
Схема актуальна для изделий, у которых серийный номер начинается с 395.
Рис. 1

Полировальная машина УПМ-200/1400ЭМ (395.*) ЭКСПОРТ: Рис.1

1
Не настроено изображение
00.02.04.04.52
84201.0372
Винт
Винт М8-6gх12.68.086 ГОСТ 11738-84
Нет данных о товаре
1
1a
Не настроено изображение
395.02.00.01.00
87401.0084
Шайба
Шайба 8.65Г.016 ГОСТ 10463-81
Нет данных о товаре
1
1b
Не настроено изображение
395.02.00.02.00
87081.0820
Шайба
8x20x1,5
Нет данных о товаре
1
2
Не настроено изображение
395.02.00.03.00
91220.0001
Диск Velcro
Ø190мм
Нет данных о товаре
1
3
Не настроено изображение
395.02.00.04.00
91225.0000
Диск
Ø23хØ200
Нет данных о товаре
1
4
Не настроено изображение
395.02.01.00.00
13453.9104
Кожух защитный в сборе
Нет данных о товаре
1
Не настроено изображение
395.02.01.01.00
91230.0001
Кожух защитный
Нет данных о товаре
1
Не настроено изображение
395.02.01.02.00
10366.305142.007
Щетка
Нет данных о товаре
1
Кольцо стопорное
00.02.99.02.12
87510.1035
Кольцо стопорное
Кольцо пружинное
Кольцо В35.60С2А. ГОСТ 13942-86
В наличии: 25
1
20 ₽
5
Не настроено изображение
395.02.00.05.00
75700.3600
Пружина
Нет данных о товаре
1
Не настроено изображение
395.02.02.00.00
10366.303666.007
Переходник в сборе
Нет данных о товаре
1
6
Не настроено изображение
395.02.02.01.00
74203.2028
Кольцо
20x28x4
Нет данных о товаре
1
7
Не настроено изображение
395.02.02.02.00
13453.1084
Переходник
Нет данных о товаре
1
Не настроено изображение
00.02.04.01.02
84431.5252

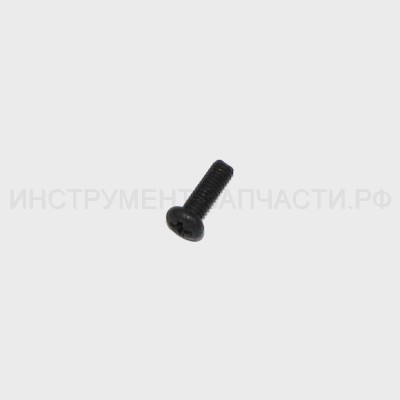

Винт М4х12 УШМ-2300М
Винт
Винт В2.М4-6gх12.48 ГОСТ 17473-80
В наличии: 3
4
10 ₽
7b
Не настроено изображение
395.02.02.03.00
13453.3871

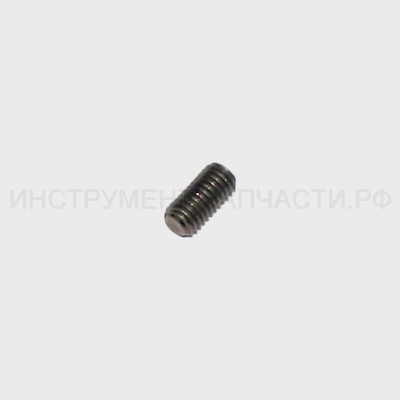

Шпилька
Нет данных о товаре
1
8
Не настроено изображение
395.03.00.01.00
13453.3262
Шпиндель
Нет данных о товаре
1
9
Подшипник шариковый 6001 RS
00.01.01.01.42
71200.0148
Подшипник шариковый 6001 RS
Подшипник шариковый
6001.2RS (12x28x8)
В наличии: 9
1
200 ₽
9
Подшипник 180101/6001-2RS
Подшипник 180101/6001-2RS
Подшипник шариковый
6001-2RS (12x28x8)
В наличии: 82
1
80 ₽
10
Не настроено изображение
393.03.01.04.00
13453.6751
Шайба
Нет данных о товаре
1
11
Не настроено изображение
395.03.00.02.00
13453.3620
Втулка
Ø18xØ12,2x40,5
Нет данных о товаре
1
12
Не настроено изображение
395.03.00.03.00
13453.3629
Втулка
Ø27,9xØ22x36,5
Нет данных о товаре
1
13
Не настроено изображение
393.03.01.06.00
13453.3225
Колесо зубчатое
Нет данных о товаре
1
14
Не настроено изображение
393.03.02.00.00
10368.303666.001
Крышка редуктора в сборе
Нет данных о товаре
1
14
Подшипник роликовый НК0810 Д-1050Р
00.01.02.01.03
71372.1080
Подшипник роликовый НК0810 Д-1050Р
Подшипник роликовый
HK0810 (8х12х10)
В наличии: 15
2
290 ₽
15
Не настроено изображение
393.03.02.01.00
13453.1582
Крышка редуктора
Нет данных о товаре
1
15а
Не настроено изображение
00.02.04.01.28
84431.5255
Винт М4х16 МП-100 Э
Винт
Винт В2.М4-6gх16.48 ГОСТ 17473-80
В наличии: 3
4
40 ₽
15b
Не настроено изображение
393.03.02.02.00
87080.0411
Шайба
4,5x12x1,2
Нет данных о товаре
2
15c
Не настроено изображение
00.02.04.01.23
84907.7248
Винт М4х8
Винт
Винт В2.М4-6gх8.48.016 ГОСТ 17473-80
В наличии: 5
2
20 ₽
16
Кольцо уплотнительное УШМ-115_125/1000
342.03.01.02.00
32032900101
Кольцо уплотнительное УШМ-115_125/1000
Кольцо уплотнительное
Ø51x1,5
В наличии: 5
1
30 ₽
17
Не настроено изображение
393.03.02.03.00
13453.3035
Вал-шестерня
Нет данных о товаре
1
18
Подшипник шариковый 6000Z Д-550
00.01.01.01.11
71200.0026
Подшипник шариковый 6000Z Д-550
Подшипник шариковый
6000.2Z (10x26x8)
В наличии: 9
1
220 ₽
18
Подшипник 180100/6000-2RS
Подшипник 180100/6000-2RS
Подшипник шариковый
6000-2RS (10x26x8)
В наличии: 63
1
80 ₽
19
Не настроено изображение
341.03.00.09.00
13430.5816
Колесо зубчатое
Z=42
Нет данных о товаре
1
Не настроено изображение
341.03.03.00.00
10364.301156.001
Корпус редуктора в сборе
Нет данных о товаре
1
20
Не настроено изображение
00.01.02.01.35
1002-000710
Подшипник игольчатый УШМ-115_125/1000
Подшипник роликовый
HK0910 (9x13x10)
В наличии: 5
1
160 ₽
21
Фиксатор шпинделя УШМ-115_125.1000
342.03.00.03.00
13430.5818
Фиксатор шпинделя УШМ-115_125.1000
Фиксатор шпинделя
Нет в наличии
1
100 ₽
22
Кольцо резиновое УШМ-115_125/1000
342.03.00.04.00
13430.5819
Кольцо резиновое УШМ-115_125/1000
Кольцо резиновое
В наличии: 3
1
20 ₽
23
Не настроено изображение
341.03.00.08.00
10364.301156.002
Нет в наличии
1
790 ₽
24
Не настроено изображение
00.02.03.01.07
84482.0050
Винт 4х20 ДУ-1000ЭР
Винт
Винт 2-4х20.086 ГОСТ 10621-80
В наличии: 6
4
30 ₽
25
Пружина фиксатора УШМ-115_125.1000
342.03.00.05.00
13430.5822
Пружина фиксатора УШМ-115_125.1000
Пружина фиксатора
Нет в наличии
1
40 ₽
26
Кнопка фиксатора шпинделя УШМ-115_125.1000
342.03.00.06.00
13430.5823
Нет в наличии
1
40 ₽
28
Не настроено изображение
00.01.01.01.20
71200.0026
Подшипник шариковый 6000-2 RS Р-82ТС
Подшипник шариковый
6000.2RS (10х26х8)
В наличии: 9
1
240 ₽
28
Подшипник 180100/6000-2RS
Подшипник 180100/6000-2RS
Подшипник шариковый
6000-2RS (10х26х8)
В наличии: 63
1
80 ₽
29
Кольцо резиновое УШМ-115_125.1000
342.03.00.08.00
13430.5827
Кольцо резиновое УШМ-115_125.1000
Кольцо резиновое
В наличии: 7
1
20 ₽
30
Крышка подшипника УШМ-115_125.1000
342.03.00.09.00
13430.5828
Крышка подшипника УШМ-115_125.1000
Крышка подшипника
В наличии: 5
1
50 ₽
31
Не настроено изображение
395.04.02.01.00
10364.684244.001-03
Якорь
Ø35Х55 230V
Нет данных о товаре
1
32
Не настроено изображение
00.01.01.01.23
1002-000019
Подшипник 608ZZ
Подшипник шариковый
608.2Z (8х22х7)
Нет в наличии
1
170 ₽
32
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
В наличии: 75
1
70 ₽
33
Втулка демпфирующая УШМ-115_125.1000
342.04.02.02.00
13430.5831
Втулка демпфирующая УШМ-115_125.1000
Втулка демпфирующая
В наличии: 3
1
40 ₽
34
Не настроено изображение
341.04.00.01.00
10339.712447.001
Диафрагма
Нет данных о товаре
1
35
Не настроено изображение
00.02.03.01.36
84482.0062
Винт 4х70 Р-110
Винт
Шуруп DIN 7996 4x70-Ph-St-Zn
Нет в наличии
2
50 ₽
36
Не настроено изображение
395.04.01.00.00
10364.684214.001-04
Статор
Ø58,5Х55 230V
Нет данных о товаре
1
37
Не настроено изображение
346.05.00.01.00
10339.731211.001
Корпус двигателя
Нет данных о товаре
1
40

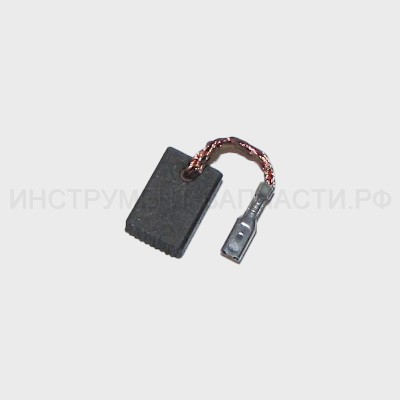

Щетка электрическая УШМ-115_125.1000
342.04.03.01.00
1002-000726
Щетка электрическая УШМ-115_125.1000
Щётка электрическая
6х11х16
В наличии: 3
2
120 ₽
41
Не настроено изображение
00.02.03.01.25
13902.1220
Винт 3х11
Винт
Винт 2-3х10.016 ГОСТ 10621-80
Нет в наличии
2
20 ₽
42
Не настроено изображение
342.04.03.02.00
13430.5839

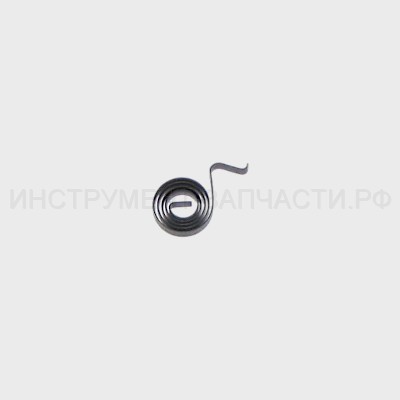

Пружина кручения УШМ-115_125.1000
Пружина кручения
В наличии: 3
2
30 ₽
43

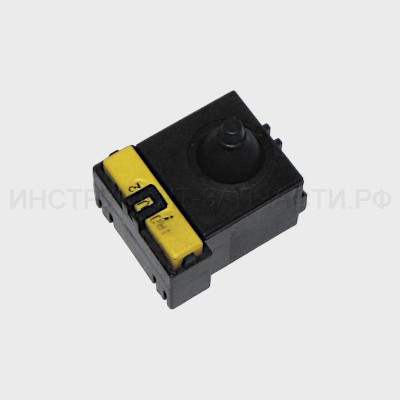

Выключатель в сборе УШМ-115,УШМ-125
00.10.01.04.02
76325.5021
Выключатель в сборе УШМ-115,УШМ-125
Выключатель в сборе
KEDU HY28 8(8) А 250VAC 5E4
В наличии: 6
1
250 ₽
44
Не настроено изображение
00.10.04.01.02
1002-000457

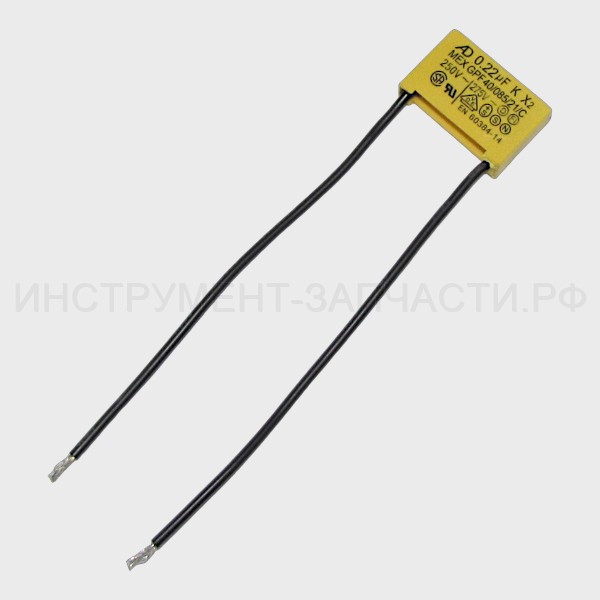

Конденсатор
MEX GPF 0,22 µF 40/85/21
В наличии: 5
1
80 ₽
45
Не настроено изображение
395.04.04.00.00
1002-001897
Блок электронный
Нет данных о товаре
1
46
Клавиша выключателя УШМ-115_125.1000
342.04.00.01.00
13430.5842
Клавиша выключателя УШМ-115_125.1000
Клавиша выключателя
Нет в наличии
1
40 ₽
47
Тяга выключателя УШМ-115_125.1000
342.04.00.02.00
13430.5843
Тяга выключателя УШМ-115_125.1000
Тяга выключателя
Нет в наличии
1
50 ₽
48
Щеткодержатель УШМ-115_125.1000
342.04.03.03.00
13430.5844
В наличии: 4
2
90 ₽
49
Крышка задняя УШМ-115_125.1000
342.05.00.02.00
13430.5845
В наличии: 2
1
180 ₽
50
Винт 4х16
00.02.03.01.04
13008.5629
Винт 4х16
Винт
Винт 2-4х16.016 ГОСТ 10621-80
В наличии: 14
1
30 ₽
51
Не настроено изображение
00.02.03.01.03
10120.4231
Винт 4х14 ДУ-650ЭР
Винт
Винт 2-4х14.016 ГОСТ 10621-80
В наличии: 4
2
20 ₽
52
Не настроено изображение
41.04.00.07.00
13430.5849
Планка фиксации шнура
Планка прижимная
Нет в наличии
1
30 ₽
53
Трубка защитная
41.04.00.06.00
13430.5850
Нет в наличии
1
40 ₽
54
Шнур питания с вилкой 2х1,0, 2м
00.10.02.03.02
76755.4101
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
H05RN-F/2x1,0мм², L=3м
Нет в наличии
1
840 ₽
55
Не настроено изображение
395.05.00.01.00
13453.5020
Рукоятка вспомогательная
Нет данных о товаре
1
56
Не настроено изображение
395.05.00.02.00
87401.0094
Шайба
Шайба 10.65Г.016 ГОСТ 10463-81
Нет данных о товаре
2
57
Не настроено изображение
00.02.04.04.53
84200.9417
Винт
Винт М10-6gх16.48.016 ГОСТ 11738-84
Нет данных о товаре
2
