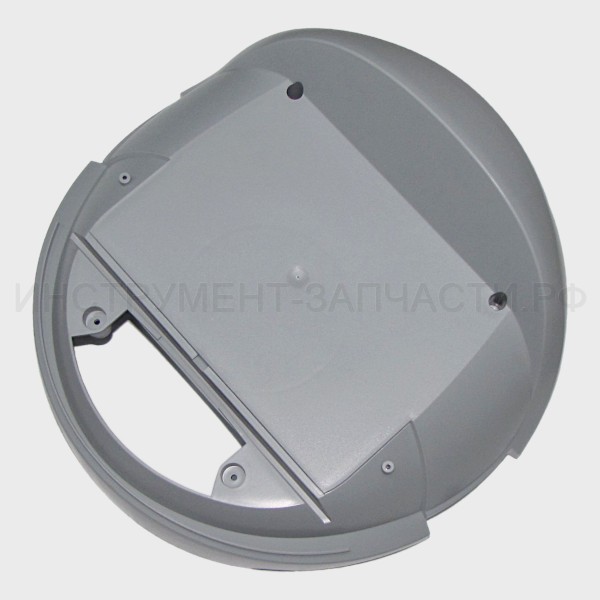

Дмитрий Кущев Схема и запчасти для пылесоса Интерскол ПУ-32/1200 Схема актуальна для изделий, у которых серийный номер начинается с 134. Инструмент снят с производства Рис. 1 Рис. 2 Рис. 1 Рис. 2 Пылесос ПУ-32/1200 (134.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 706429 Винт 3,5х24 Нет данных о товаре 12 2 2 424392 Ручка Нет данных о товаре 1 3 3 706986 Винт 4х100 Нет данных о товаре 2 4 4 580227 Крышка Нет в наличии 1 2,210 ₽ 5 5 605524 Блок управления электронной схемы Нет данных о товаре 1 6 6 572161 Панель выключателя Нет данных о товаре 1 6 6 568409 Панель выключателя Нет данных о товаре 1 7 7 538945 Лампа-индикатор Нет данных о товаре 1 8 8 563954 Розетка Нет данных о товаре 1 9 9 706146 Винт 3,5х14 Нет данных о товаре 4 10 10 423654 Клавиша выключателя Нет данных о товаре 1 10 10 423678 Клавиша выключателя Нет данных о товаре 1 11 11 535524 Ось выключателя Нет в наличии 1 20 ₽ 12 12 535531 Пружина выключателя Нет данных о товаре 1 15 15 515618 Клапан пневматический Нет данных о товаре 1 16 16 530864 Шнур питания с вилкой H05VV-F/3Gх1,5мм², L=8м Нет данных о товаре 1 17 17 531137 Планка крепления шнура Нет данных о товаре 1 18 18 580173 Корпус верхний Нет данных о товаре 1 19 19 518220 Кольцо Нет данных о товаре 1 20 20 412085 Электродвигатель 1000Вт Нет данных о товаре 1 20 20 414775 Электродвигатель 1200Вт Нет в наличии 1 16,630 ₽ 20 20 414782 Электродвигатель 1400Вт Нет данных о товаре 1 21 21 Конденсатор Нет данных о товаре 1 22 22 578651 Кольцо Нет данных о товаре 1 25 25 581354 Кольцо стопорное Нет данных о товаре 1 26 26 598765 Втулка (вкладыш) Нет данных о товаре 1 27 27 528595 Пластина Нет данных о товаре 1 28 28 640624 Электромагнит очистки фильтра Нет данных о товаре 1 29 29 565514 Скобка Нет данных о товаре 1 30 30 522722 Звукоизоляция Нет данных о товаре 1 34 34 519586 Резина губчатая Нет данных о товаре 1 35 35 411422 Поплавок Нет данных о товаре 1 36 36 411248 Корпус нижний В наличии: 1 1 2,230 ₽ 36 36 411262 Корпус нижний Нет данных о товаре 1 37 37 519128 Фильтр защитный Нет данных о товаре 1 38 38 565569 Пружина Нет в наличии 1 60 ₽ 39 39 526676 Щит Нет данных о товаре 1 40 40 711058 Шайба Нет данных о товаре 1 41 41 558363 Скобка Нет данных о товаре 2 42 42 518350 Зажим байонетный Нет в наличии 1 170 ₽ 43 43 529684 Кольцо Нет данных о товаре 1 44 44 529790 Фильтр гофрированный Нет данных о товаре 1 44 44 529776 Фильтр гофрированный Нет данных о товаре 1 44 44 540986 Фильтр гофрированный Нет данных о товаре 1 45 45 413389 Фильтр-мешок Нет данных о товаре 1 45 45 413099 Фильтр-мешок Нет данных о товаре 1 45 45 411712 Фильтр-мешок Нет данных о товаре 1 Пылесос ПУ-32/1200 (134.*): Рис.2 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 581015 Замок Нет данных о товаре 2 2 2 580258 Контейнер 20 Нет данных о товаре 1 2 2 580104 Контейнер 32 Нет данных о товаре 1 3 3 501765 Ролик 20 Нет данных о товаре 2 3 3 522234 Ролик 32 Нет данных о товаре 2 4 4 518213 Колесо 20 Нет данных о товаре 2 4 4 535241 Колесо 32 Нет данных о товаре 2 5 5 706559 Винт 20 Нет данных о товаре 2 5 5 706573 Винт 32 Нет данных о товаре 2 6 6 711102 Шайба 20 Нет данных о товаре 2 6 6 537078 Шайба 32 Нет данных о товаре 2 7 7 526669 Держатель трубок Нет данных о товаре 1 Пылесос ПУ-32/1200 (134.*): Нет на рисунке № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 581015 Замок Нет данных о товаре 2 2 2 522227 Колесо Нет данных о товаре 2 3 3 580234 Контейнер 45 Нет данных о товаре 1 4 4 526669 Держатель трубок Нет данных о товаре 1 5 5 526829 Заглушка Нет в наличии 2 110 ₽ 6 6 528779 Ролик с осью Нет данных о товаре 2 7 7 529554 Ролик Нет данных о товаре 2 8 8 529615 Ось Нет данных о товаре 1 9 9 708430 Шайба квадратная Нет данных о товаре 2 10 10 710921 Шайба Нет данных о товаре 4 Кол-во: В корзину
