Схема и запчасти для угловой шлифмашины Интерскол УШМ-115/800
Схема актуальна для изделий, у которых серийный номер начинается с 528М.
Инструмент снят с производства, комплектующие поставляются до исчерпания складских запасов
Рис. 1

Угловая шлифмашина УШМ-115/800 (528М.*): Рис.1

1
Гайка крепления шлифкруга УШМ-115
Гайка крепления шлифкруга УШМ-115
Гайка крепления шлифкруга
Ø42, М14
В наличии: 7
1
170 ₽
3
Не настроено изображение
Фланец опорный шлифкруга УШМ-125/700
Фланец опорный шлифкруга
Ø42
В наличии: 3
1
120 ₽
3*
Фланец опорный шлифкруга УШМ-115;125
Фланец опорный шлифкруга УШМ-115;125
Замена(аналог) или составная часть для замены поз.3
В наличии: 8
1
130 ₽
4
Кожух защитный в сборе УШМ-115/700
В наличии: 2
1
210 ₽
5
Шпиндель под шпонку
В наличии: 5
1
130 ₽
6
Шпонка сегментная ДУ-650ЭР
Шпонка сегментная ДУ-650ЭР
Шпонка сегментная
3х3.7х10
В наличии: 32
1
20 ₽
6*
Шпонка сегментная Д-1050Р
Шпонка сегментная Д-1050Р
Замена(аналог) или составная часть для замены поз.6
Нет в наличии
1
20 ₽
7
Втулка защитная УШМ-125/700
Втулка защитная УШМ-125/700
Втулка защитная
В наличии: 2
1
30 ₽
8
Винт М4х12 УШМ-115/700, УШМ-125/700
В наличии: 9
4
10 ₽
8*
Винт М4х12 УШМ-2300М
Винт М4х12 УШМ-2300М
Замена(аналог) или составная часть для замены поз.8
В наличии: 3
4
10 ₽
9

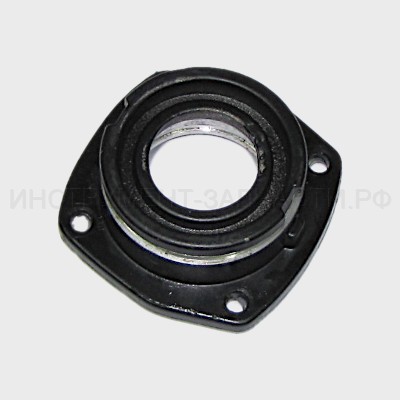

Крышка редуктора
В наличии: 1
1
130 ₽
10
Подшипник шариковый 6201RS Р-110
Подшипник шариковый 6201RS Р-110
Подшипник шариковый
CHL 6201RS (12х32х10)
В наличии: 8
1
310 ₽
10
Не настроено изображение
Подшипник 6201-2RSH (SKF) 12х32х10
Подшипник шариковый 6201-2RSH
6201-2RSH (12х32х10) SKF (Италия)
Нет в наличии
1
390 ₽
10
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый 6201-2RS
6201-2RS (12х32х10)
В наличии: 29
1
110 ₽
10*
Подшипник 6201
Подшипник 6201
Замена(аналог) или составная часть для замены поз.10
В наличии: 1
1
360 ₽
10*
Подшипник шариковый 6201Z УШМ-150;2300
Подшипник шариковый 6201Z УШМ-150;2300
Замена(аналог) или составная часть для замены поз.10
В наличии: 2
1
310 ₽
10*
Не настроено изображение
Подшипник шариковый 6201ZZ
Замена(аналог) или составная часть для замены поз.10
Нет в наличии
1
310 ₽
10*
Подшипник шариковый 6201-2RZ
Подшипник шариковый 6201-2RZ
Замена(аналог) или составная часть для замены поз.10
В наличии: 5
1
310 ₽
10*
Подшипник шариковый 6201RS П-45
Подшипник шариковый 6201RS П-45
Замена(аналог) или составная часть для замены поз.10
В наличии: 5
1
340 ₽
11
Кольцо стопорное А32
Кольцо стопорное А32
Кольцо стопорное для отв.
Ø32
В наличии: 9
1
30 ₽
12

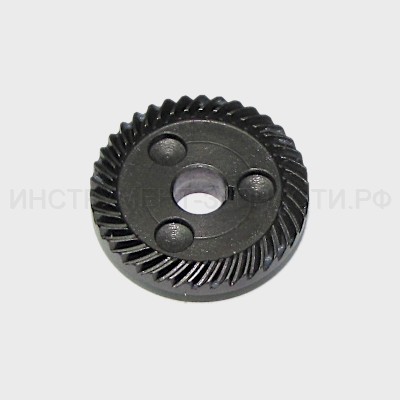

Колесо коническое с пазом Ø45.1, Z=37
Колесо коническое с пазом Ø45.1, Z=37
Колесо коническое с пазом
Φ45.1; Z=37
В наличии: 3
1
300 ₽
13
Кольцо стопорное В11 ДП-1200
Кольцо стопорное В11 ДП-1200
Кольцо пружинное
Ø11
В наличии: 11
1
10 ₽
14
Подшипник шариковый 688Z ДУ-650ЭР
Подшипник шариковый 688Z ДУ-650ЭР
Подшипник шариковый
688Z (8х16х5)
В наличии: 6
1
180 ₽
14*
Подшипник шариковый D-10/350E
Подшипник шариковый D-10/350E
Замена(аналог) или составная часть для замены поз.14
Нет в наличии
1
70 ₽
15
Корпус редуктора
В наличии: 1
1
430 ₽
16
Винт 4х18 ДУ-650ЭР
Винт 4х18 ДУ-650ЭР
Винт саморез
ST4x18
В наличии: 1
4
20 ₽
A
Фиксатор шпинделя в сборе УШМ-125/900 (670)
Фиксатор шпинделя в сборе УШМ-125/900 (670)
Фиксатор шпинделя в сборе
Поз. 17, 18, 19
В наличии: 2
1
150 ₽
A*
Фиксатор шпинделя в сборе УШМ-115/700; УШМ-125/700
Фиксатор шпинделя в сборе УШМ-115/700; УШМ-125/700
Замена(аналог) или составная часть для замены поз.A
В наличии: 1
1
80 ₽
A*
Фиксатор шпинделя УШМ-125/700
Фиксатор шпинделя УШМ-125/700
Замена(аналог) или составная часть для замены поз.A
Нет в наличии
1
30 ₽
17
Фиксатор шпинделя с кнопкой УШМ-125/900 (670)
Фиксатор шпинделя с кнопкой УШМ-125/900 (670)
Фиксатор шпинделя с кнопкой
В наличии: 6
1
100 ₽
17*
Фиксатор шпинделя в сборе УШМ-115/700; УШМ-125/700
Фиксатор шпинделя в сборе УШМ-115/700; УШМ-125/700
Замена(аналог) или составная часть для замены поз.17
В наличии: 1
1
80 ₽
17*
Фиксатор шпинделя УШМ-125/700
Фиксатор шпинделя УШМ-125/700
Замена(аналог) или составная часть для замены поз.17
Нет в наличии
1
30 ₽
18
Не настроено изображение
В наличии: 1
1
40 ₽
18*
Фиксатор шпинделя в сборе УШМ-115/700; УШМ-125/700
Фиксатор шпинделя в сборе УШМ-115/700; УШМ-125/700
Замена(аналог) или составная часть для замены поз.18
В наличии: 1
1
80 ₽
19
Шайба упорная Ø5мм (быстросъемная) «Е»
Шайба упорная Ø5мм (быстросъемная) «Е»
Шайба упорная (быстросъемная) «Е»
Ø5мм
В наличии: 5
1
30 ₽
20
Гайка 6-гранная
В наличии: 6
1
20 ₽
20*
Гайка NTF250/1200ST
Гайка NTF250/1200ST
Замена(аналог) или составная часть для замены поз.20
Нет в наличии
1
30 ₽
21

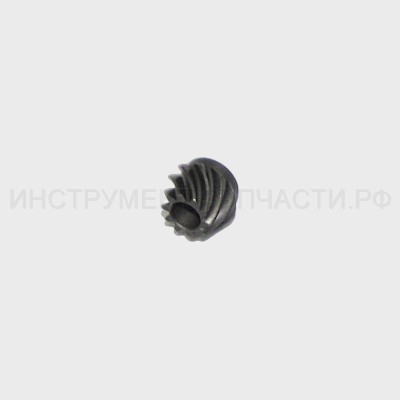

Шестерня коническая Ø14.9; Z=10
Шестерня коническая Ø14.9; Z=10
Шестерня коническая
Ø14.9; Z=10
В наличии: 4
1
190 ₽
22
Подшипник шариковый 608Z
Подшипник шариковый 608Z
Подшипник шариковый
608RS (8х22х7)
Нет в наличии
1
190 ₽
22
Не настроено изображение
Подшипник 608-2RSH (SKF) 8х22х7
Подшипник шариковый 608-2RSH
608-2RSH (8х22х7) SKF (Италия)
В наличии: 9
1
300 ₽
22
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый 608-2RS
608-2RS (8х22х7)
В наличии: 143
1
70 ₽
22*
Подшипник 608RS Р-82ТС
Подшипник 608RS Р-82ТС
Замена(аналог) или составная часть для замены поз.22
В наличии: 16
1
190 ₽
22*
Не настроено изображение
Подшипник 608ZZ
Замена(аналог) или составная часть для замены поз.22
Нет в наличии
1
150 ₽
22*
Не настроено изображение
Подшипник шариковый 608RZ УШМ-115;125
Замена(аналог) или составная часть для замены поз.22
Нет в наличии
1
210 ₽
22*
Не настроено изображение
Подшипник шариковый 608RT
Замена(аналог) или составная часть для замены поз.22
Нет в наличии
1
120 ₽
22*
00.01.01.01.65 Подшипник шариковый 608-2RS
00.01.01.01.65 Подшипник шариковый 608-2RS
Замена(аналог) или составная часть для замены поз.22
В наличии: 4
1
150 ₽
23
Кольцо стопорное А22 УШМ-115;125
Кольцо стопорное А22 УШМ-115;125
Кольцо стопорное для отв.
Ø22 DIN472
В наличии: 3
1
10 ₽
24
Не настроено изображение
528.04.02.05.00
Якорь
800вт
Нет данных о товаре
1
24*
Якорь
Якорь
800вт, бандаж; (с 01.06.2021г)
В наличии: 17
1
790 ₽
24**
Якорь с вентилятором УШМ-125/700
Якорь с вентилятором УШМ-125/700
Замена(аналог) или составная часть для замены поз.24*
Нет в наличии
1
1,220 ₽
25
Кольцо защитное УШМ-115/700, УШМ-125/700
В наличии: 2
1
20 ₽
26
Подшипник шариковый 607Z Д-500
Подшипник шариковый 607Z Д-500
Подшипник шариковый
CHL 607Z (7х19х6)
В наличии: 4
1
190 ₽
26
Не настроено изображение
Подшипник (SKF) 7х19х6
Подшипник шариковый 607-2Z
607-2Z (7х19х6) SKF (Италия)
Нет в наличии
1
290 ₽
26
Не настроено изображение
Подшипник 607-2RSH (SKF) 7х19х6
Подшипник шариковый 607-2RSH
607-2RSH (7х19х6) SKF (Италия)
Нет в наличии
1
320 ₽
26
Подшипник 180607/607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый 607-2RS
607-2RS (7х19х6)
В наличии: 94
1
60 ₽
27
Втулка резиновая УШМ-125/700
Втулка резиновая УШМ-125/700
Втулка резиновая
В наличии: 1
1
30 ₽
28
Диафрагма УШМ-125/700
В наличии: 1
1
30 ₽
29

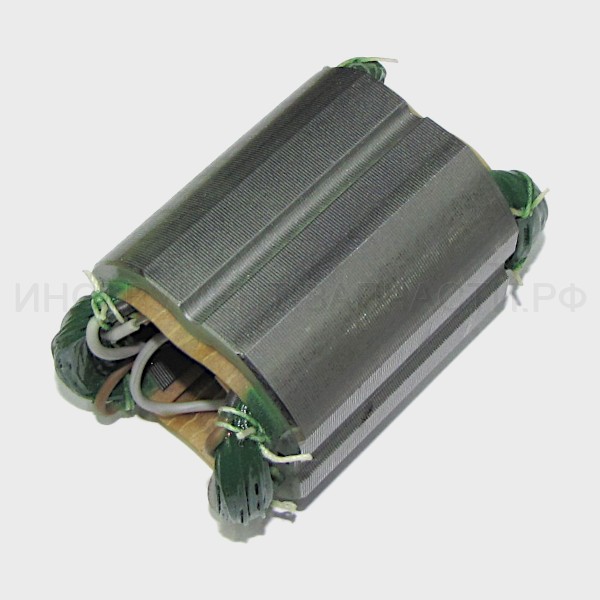

Статор в сборе УШМ-125/900 (670)
Статор в сборе УШМ-125/900 (670)
Статор в сборе
Ø53; L=55
В наличии: 4
1
950 ₽
29*

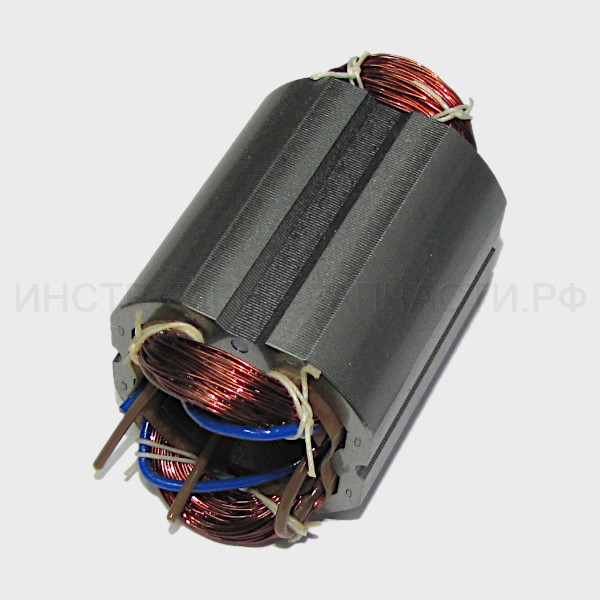

Статор в сборе
Статор в сборе
бронированный (с 01.06.2021г.)
В наличии: 4
1
890 ₽
30
Щеткодержатель УШМ-125/700
Щеткодержатель УШМ-125/700
Щеткодержатель
6x8.5
В наличии: 7
2
60 ₽
31
Щетка электрическая УШМ-125/700
Щетка электрическая УШМ-125/700
Щетка электрическая
6x8.5x13
В наличии: 9
2
90 ₽
31*
Не настроено изображение
Щетки электрические (комплект)
Замена(аналог) или составная часть для замены поз.31
Нет в наличии
1
130 ₽
32
Не настроено изображение
Пружина спиральная УШМ-125/700
Пружина спиральная
65Mn
Нет в наличии
2
20 ₽
33

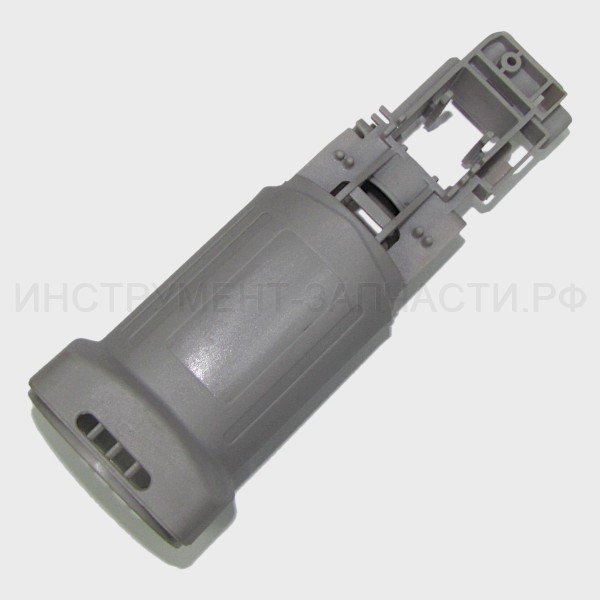

Корпус двигателя
В наличии: 1
1
220 ₽
34
Конденсатор
Конденсатор
0.22µF MEX GPF 40/085/21/C 250V~
В наличии: 5
1
70 ₽
35
Выключатель УШМ-125/900 (670)
Выключатель УШМ-125/900 (670)
Выключатель
KR125 8(8)A 250V~5E4
В наличии: 1
1
180 ₽
36
Планка фиксации шнура УШМ-125/700
Планка фиксации шнура УШМ-125/700
Планка фиксации шнура
В наличии: 6
1
10 ₽
37
Винт 4х14 ДУ-650ЭР
Винт 4х14 ДУ-650ЭР
Винт саморез
ST4x14
В наличии: 4
1
20 ₽
38
Крышка задняя
В наличии: 2
1
150 ₽
39
Винт 4х14 ДУ-650ЭР
Винт 4х14 ДУ-650ЭР
Винт саморез
ST4x14
В наличии: 4
2
20 ₽
40
Шнур питания с вилкой 2х0,75
Шнур питания с вилкой 2х0,75
Шнур питания с вилкой
H05VV-F 2х0.75мм², 1.8м
В наличии: 8
1
420 ₽
40*

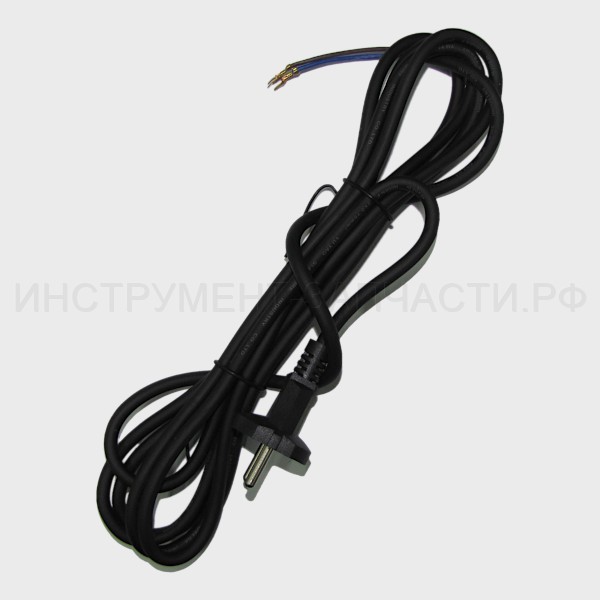

Шнур питания с вилкой
Шнур питания с вилкой
H05RN-F 2x0.75мм², 3м (с 01.06.2021г)
В наличии: 10
1
310 ₽
41
Трубка защитная УШМ-125/700
Трубка защитная УШМ-125/700
Трубка защитная шнура
В наличии: 9
1
30 ₽

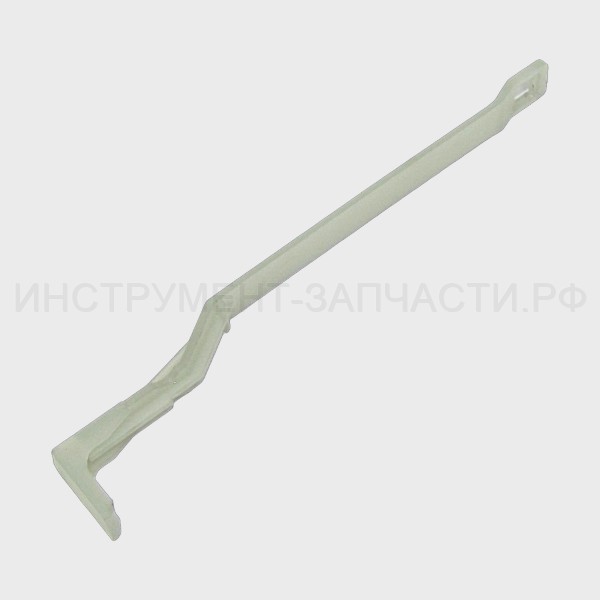

42
Тяга выключателя УШМ-125/700
Тяга выключателя УШМ-125/700
Тяга выключателя
Нет в наличии
1
50 ₽
43
Клавиша выключателя УШМ-125/700
Клавиша выключателя УШМ-125/700
Клавиша выключателя
В наличии: 18
1
50 ₽
44
Винт 4х65
Винт 4х65
Винт саморез
ST4x65
В наличии: 10
2
110 ₽
45
Ручка боковая УШМ-125/700
Ручка боковая УШМ-125/700
Ручка боковая
М8х10
В наличии: 13
1
120 ₽
46
Ключ специальный УШМ-115
Ключ специальный УШМ-115
Ключ специальный
dxb - 4x30мм; L-130мм
В наличии: 6
1
110 ₽
46*
Ключ специальный УШМ-125/700
Ключ специальный УШМ-125/700
Замена(аналог) или составная часть для замены поз.46
Нет в наличии
1
80 ₽
