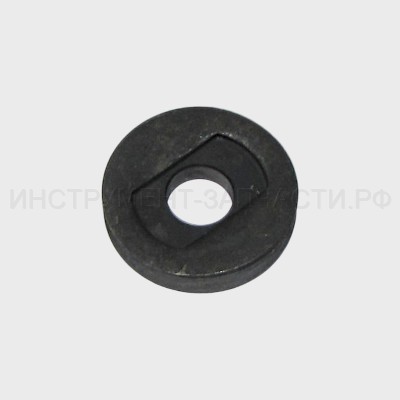

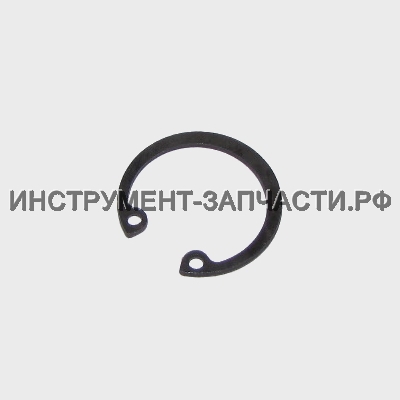

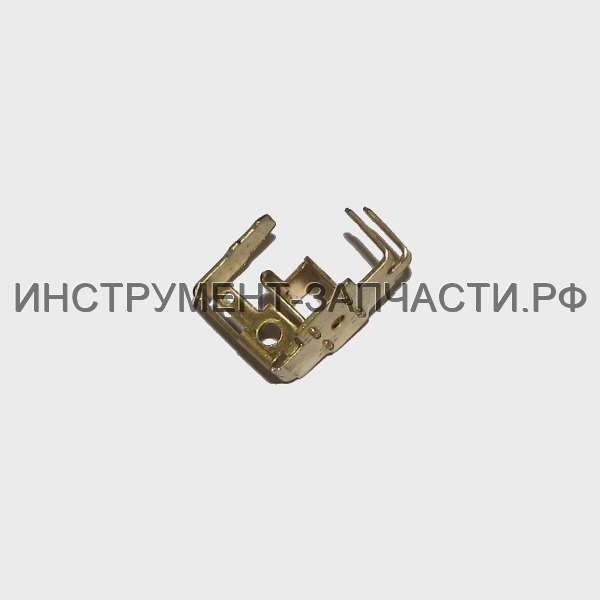

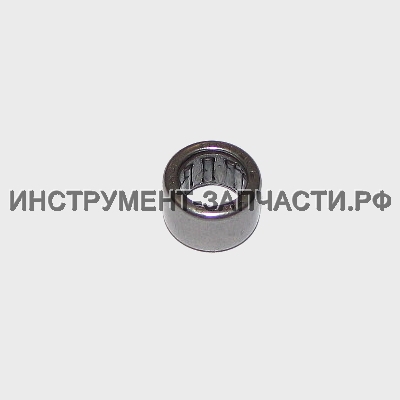

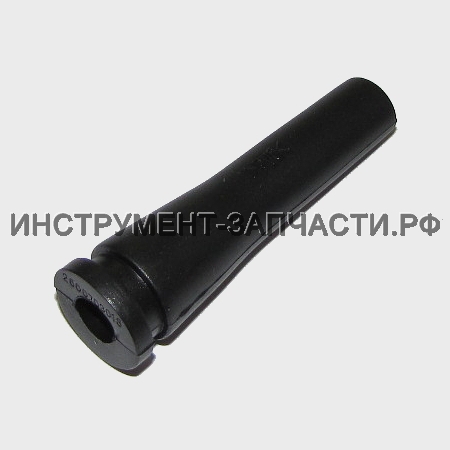

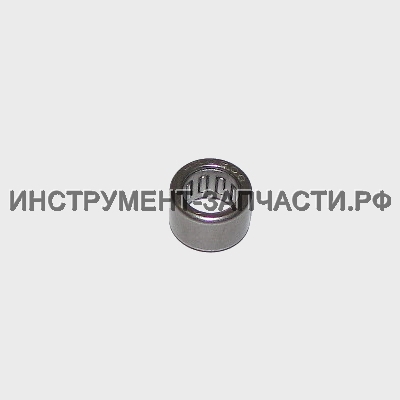

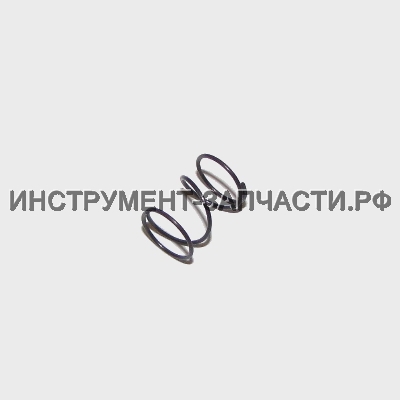

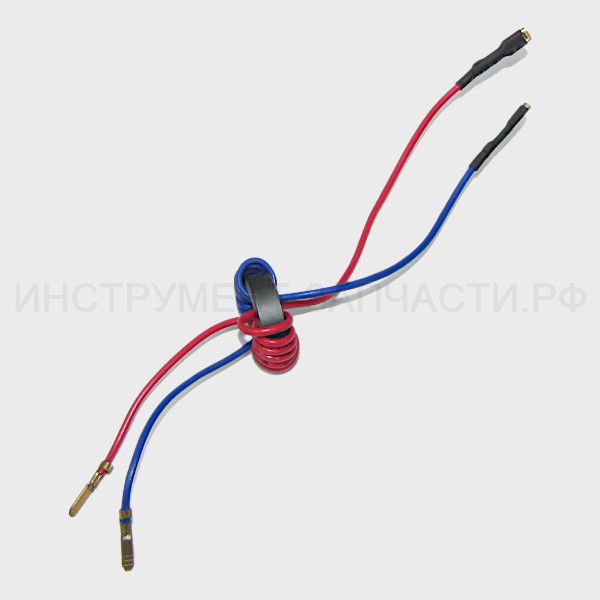

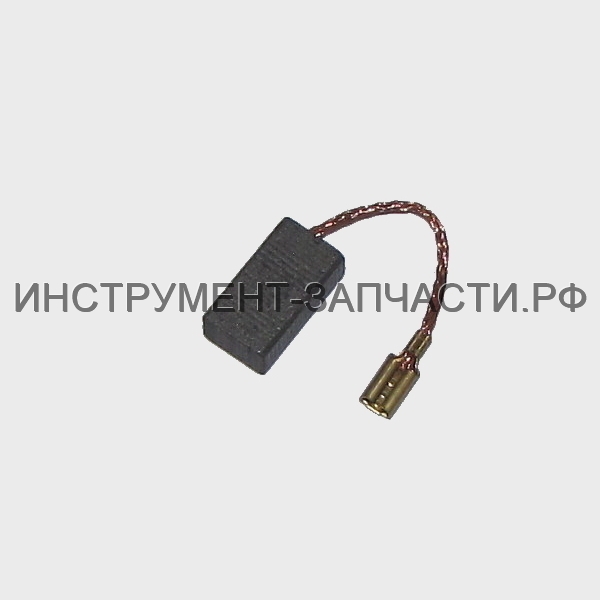

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-115/800 Схема актуальна для изделий, у которых серийный номер начинается с 589. Рис. 1 Угловая шлифмашина УШМ-115/800 (589.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 07.02.00.03.01 Гайка крепления шлифкруга УШМ-115 Гайка прижимная Ø42, М14 В наличии: 7 1 200 ₽ 2 2 589.02.01.00.00 Кожух защитный в сборе УШМ-115_125/800 (589, 590) Кожух защитный в сборе Ø115мм Нет в наличии 1 300 ₽ 4 4 00.02.04.04.03 Винт М6х16 Винт M6x16 В наличии: 2 1 40 ₽ 5 5 589.02.00.04.00 Фланец опорный В наличии: 5 1 140 ₽ 6 6 589.03.01.00.00 Крышка редуктора со шпинделем в сборе УШМ-115/800 Крышка редуктора со шпинделем в сборе Нет в наличии 1 770 ₽ 6-1 6-1 589.03.00.03.00 Шпиндель УШМ-115/800 Шпиндель В наличии: 2 1 180 ₽ 6-2 6-2 589.03.01.01.01 Шайба уплотнительная УШМ-115/800 Шайба уплотнительная В наличии: 2 1 30 ₽ 6-3 6-3 589.03.01.01.00 Крышка редуктора 125мм УШМ-115/800 Крышка редуктора В наличии: 1 1 270 ₽ 6-4 6-4 589.03.00.02.00 Колесо зубчатое Z-32; m-1,44; УШМ-115/800 Колесо коническое прямозубое Z-32; m-1.3 В наличии: 1 1 290 ₽ 7 7 00.02.04.01.01 Винт М4х10 УШМ-115 Винт M4x10 В наличии: 19 4 10 ₽ 8 8 589.03.02.05.00 Прокладка регулировочная УШМ-115_125/800 (589, 590) Прокладка регулировочная В наличии: 1 1 30 ₽ 9 9 589.03.02.00.00 Корпус редуктора в сборе УШМ-115_125/800 (589, 590) Корпус редуктора в сборе В наличии: 2 1 1,030 ₽ 9-1 9-1 589.03.02.03.00 Фиксатор шпинделя УШМ-115/800 Фиксатор шпинделя Нет в наличии 1 40 ₽ 9-2 9-2 00.01.02.01.17 Подшипник роликовый NR-HK0808 Подшипник роликовый HK0808 (8х12х8) В наличии: 24 1 220 ₽ 9-3 9-3 589.03.02.01.00 Корпус редуктора УШМ-115_125/800 (589, 590) Корпус редуктора В наличии: 1 1 680 ₽ 9-4 9-4 26.03.02.04.00 Пружина фиксатора шпинделя УШМ-125/1100 Э Пружина фиксатора шпинделя В наличии: 11 1 40 ₽ 9-5 9-5 589.03.02.02.00 Кнопка фиксатора шпинделя УШМ-115/800 Кнопка фиксатора шпинделя В наличии: 2 1 30 ₽ 9-6 9-6 589.02.99.01.01 Кольцо УШМ-115_125/800 (589, 590) Кольцо В наличии: 3 1 20 ₽ 9-7 9-7 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608.Z (8х22х7) Нет в наличии 1 220 ₽ 9-7 9-7 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 9-7 9-7 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 9-7 9-7 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 168 1 80 ₽ 9-7 9-7 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 9-8 9-8 00.02.99.01.02 Кольцо стопорное А22 УШМ-115;125 Кольцо стопорное для отв. Ø22 В наличии: 3 1 20 ₽ 10 10 00.02.03.01.08 Винт 4х25 Винт саморез ST4.2x25 В наличии: 4 4 90 ₽ 11 11 00.02.01.01.06 Гайка 6-гранная Гайка ST4.2x25 В наличии: 7 1 30 ₽ 12 12 589.03.00.01.00 Шестерня Z-9; m-1,44; УШМ-115/800 Шестерня коническая прямозубая Z-10; m-1.3 В наличии: 6 1 170 ₽ 12* 12* 589.03.00.07.01 Кольцо регулировочное Нет данных о товаре 1 13 13 589.04.01.01.00 Рассекатель УШМ-115_125/800 (589, 590) Рассекатель В наличии: 2 1 40 ₽ 14 14 589.04.02.01.00 Якорь в сборе d-35; h-42; УШМ-115_125/800 Якорь в сборе d-35; h-42 Нет в наличии 1 1,370 ₽ 15 15 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 15 15 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 15 15 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 15 15 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 16 16 68.04.02.03.01 Втулка демпфирующая Ø19 В наличии: 18 1 50 ₽ 17 17 589.04.00.02.00 Диафрагма УШМ-115_125/800 (589, 590) Диафрагма В наличии: 2 1 50 ₽ 18 18 589.04.01.00.00 Статор в сборе D-56,9; h-42; УШМ-115_125/800 Статор в сборе D-56.9; h-42 В наличии: 1 1 1,010 ₽ 19 19 589.05.00.02.00 Корпус двигателя УШМ-115/800 Корпус двигателя В наличии: 2 1 230 ₽ 20 20 589.04.04.00.00 Выключатель УШМ-115/800 Выключатель FA6-5/1D-24 8(8)A 250V 5EA В наличии: 9 1 240 ₽ 21 21 589.04.03.03.00 Щетка угольная 5*8*15 УШМ-115/800 Щетка угольная 5x8x15 5x8x15 В наличии: 6 2 70 ₽ 22 22 00.02.03.01.21 Винт 3х8 ПШМ-180 Винт саморез ST2.9x8 (ST3x8) В наличии: 12 2 30 ₽ 23 23 589.04.03.02.00 Щеткодержатель УШМ-115_125/800 (589, 590) Щеткодержатель Нет в наличии 2 50 ₽ 24 24 589.04.03.01.00 Пружина плоская УШМ-115_125/800 (589, 590) Пружина плоская Нет в наличии 2 30 ₽ 25 25 41.04.01.01.00 Дроссель В наличии: 5 1 80 ₽ 26 26 00.10.04.01.02 Конденсатор В наличии: 5 1 80 ₽ 27 27 26.05.00.05.00 Планка фиксации шнура Планка прижимная кабеля В наличии: 1 1 40 ₽ 28 28 00.02.03.01.02 Винт 4х12 Винт саморез SТ4.2x12 (ST4x12) В наличии: 17 1 10 ₽ 29 29 589.04.04.02.01 Пружина УШМ-115_125/800 (589, 590) Пружина В наличии: 5 1 10 ₽ 30 30 589.04.04.02.00 Толкатель УШМ-115_125/800 (589, 590) Толкатель В наличии: 5 1 80 ₽ 31 31 589.04.04.01.00 Клавиша выключателя УШМ-115/800 Клавиша выключателя В наличии: 22 1 40 ₽ 32 32 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 33 33 589.05.00.01.00 Крышка мотора УШМ-115_125/800 (589, 590) Крышка мотора В наличии: 2 1 130 ₽ 34 34 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт саморез ST4х18 В наличии: 1 1 20 ₽ 35 35 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой H05VV-F 2x0.75мм 2.0m H05VV-F 2x0.75мм² L-2.0м В наличии: 24 1 510 ₽ 36 36 07.02.00.01.01 Ключ специальный УШМ-115 Ключ специальный dxb - 4x30мм; L-165мм В наличии: 6 1 140 ₽ 37 37 528.02.03.00.00 Ручка боковая УШМ-125/700 Ручка боковая М8х10 В наличии: 13 1 170 ₽ B B 589.01.02.00.00 Якорь в сборе с подшипником УШМ-115_125/800 Якорь в сборе с подшипником В наличии: 8 1 1,490 ₽ A A 589.04.03.00.00 Щеткодержатель с пружиной УШМ-115_125/800 (589, 590) Щеткодержатель с пружиной В наличии: 4 2 140 ₽ Кол-во: В корзину
