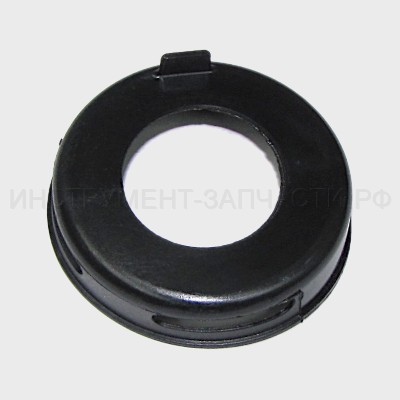

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-115/900 Схема актуальна для изделий, у которых серийный номер начинается с 670. Рис. 1 Угловая шлифмашина УШМ-115/900 (670.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 07.02.00.03.01 Гайка крепления шлифкруга УШМ-115 Гайка крепления шлифкруга Ø42, М14 В наличии: 7 1 170 ₽ 3 3 528.02.00.02.00 Фланец опорный шлифкруга УШМ-125/700 Фланец опорный шлифкруга Ø42 В наличии: 3 1 120 ₽ 3 3* 07.02.00.04.01 Фланец опорный шлифкруга УШМ-115;125 Замена(аналог) или составная часть для замены поз.3 В наличии: 8 1 130 ₽ 4 4 528.02.01.00.00 Кожух защитный в сборе УШМ-115/700 Кожух защитный Ø115 В наличии: 2 1 210 ₽ 5 5 671.03.00.01.01 Шпиндель под шпонку М14 В наличии: 5 1 130 ₽ 6 6 02.03.01.05.00 Шпонка сегментная ДУ-650ЭР Шпонка сегментная 3х3.7х10 В наличии: 33 1 30 ₽ 6 6* 05.03.01.02.00 Шпонка сегментная Д-1050Р Замена(аналог) или составная часть для замены поз.6 Нет в наличии 1 20 ₽ 7 7 528.03.00.03.00 Втулка защитная УШМ-125/700 Втулка защитная В наличии: 2 1 30 ₽ 8 8 528.02.04.01.02 Винт М4х12 УШМ-115/700, УШМ-125/700 Винт M4x12 В наличии: 9 4 10 ₽ 8 8* 00.02.04.01.02 Винт М4х12 УШМ-2300М Замена(аналог) или составная часть для замены поз.8 В наличии: 3 4 10 ₽ 9 9 671.03.00.04.00 Крышка редуктора В наличии: 1 1 130 ₽ 10 10 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник шариковый CHL 6201RS (12х32х10) В наличии: 8 1 310 ₽ 10 10 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ 10 10 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS 6201-2RS (12х32х10) В наличии: 42 1 110 ₽ 10 10* 2417179 Подшипник 6201 Замена(аналог) или составная часть для замены поз.10 В наличии: 1 1 360 ₽ 10 10* 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Замена(аналог) или составная часть для замены поз.10 В наличии: 3 1 310 ₽ 10 10* 00.01.01.01.24 Подшипник шариковый 6201ZZ Замена(аналог) или составная часть для замены поз.10 Нет в наличии 1 310 ₽ 10 10* 00.01.01.01.41 Подшипник шариковый 6201-2RZ Замена(аналог) или составная часть для замены поз.10 В наличии: 6 1 310 ₽ 10 10* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.10 В наличии: 5 1 340 ₽ 11 11 00.02.99.01.10 Кольцо стопорное А32 Кольцо стопорное для отв. Ø32 В наличии: 9 1 30 ₽ 12 12 671.03.00.06.00 Колесо коническое с пазом Ø45.1, Z=37 Колесо коническое с пазом Φ45.1; Z=37 В наличии: 4 1 300 ₽ 13 13 00.02.99.02.07 Кольцо стопорное В11 ДП-1200 Кольцо пружинное Ø11 В наличии: 12 1 20 ₽ 14 14 00.01.01.01.08 Подшипник шариковый 688Z ДУ-650ЭР Подшипник шариковый 688Z (8х16х5) В наличии: 7 1 180 ₽ 14 14* 13008.5615 Подшипник шариковый D-10/350E Замена(аналог) или составная часть для замены поз.14 Нет в наличии 1 70 ₽ 15 15 671.03.00.07.00 Корпус редуктора В наличии: 3 1 430 ₽ 16 16 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт саморез ST4x18 В наличии: 1 4 20 ₽ A A 671.03.01.00.00 Фиксатор шпинделя в сборе УШМ-125/900 (670) Фиксатор шпинделя в сборе Поз. 17, 18, 19 В наличии: 2 1 150 ₽ A A* 528.03.01.00.00 Фиксатор шпинделя в сборе УШМ-115/700; УШМ-125/700 Замена(аналог) или составная часть для замены поз.A В наличии: 1 1 80 ₽ A A* 528.03.01.03.00 Фиксатор шпинделя УШМ-125/700 Замена(аналог) или составная часть для замены поз.A Нет в наличии 1 30 ₽ 17 17 671.03.01.01.00 Фиксатор шпинделя с кнопкой УШМ-125/900 (670) Фиксатор шпинделя с кнопкой В наличии: 6 1 100 ₽ 17 17* 528.03.01.00.00 Фиксатор шпинделя в сборе УШМ-115/700; УШМ-125/700 Замена(аналог) или составная часть для замены поз.17 В наличии: 1 1 80 ₽ 17 17* 528.03.01.03.00 Фиксатор шпинделя УШМ-125/700 Замена(аналог) или составная часть для замены поз.17 Нет в наличии 1 30 ₽ 18 18 528.03.01.02.00 Пружина УШМ-125/700 Пружина В наличии: 1 1 40 ₽ 18 18* 528.03.01.00.00 Фиксатор шпинделя в сборе УШМ-115/700; УШМ-125/700 Замена(аналог) или составная часть для замены поз.18 В наличии: 1 1 80 ₽ 19 19 00.02.02.04.01 Шайба упорная Ø5мм (быстросъемная) «Е» Шайба упорная (быстросъемная) «Е» Ø5мм В наличии: 1 1 30 ₽ 20 20 00.02.01.01.06 Гайка 6-гранная Гайка M6 В наличии: 7 1 20 ₽ 20 20* 86020.1060 Гайка NTF250/1200ST Замена(аналог) или составная часть для замены поз.20 Нет в наличии 1 30 ₽ 21 21 671.03.00.09.00 Шестерня коническая Ø14.9; Z=10 Шестерня коническая Ø14.9; Z=10 В наличии: 5 1 190 ₽ 22 22 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608RS (8х22х7) Нет в наличии 1 190 ₽ 22 22 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) В наличии: 20 1 300 ₽ 22 22 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 42 1 70 ₽ 22 22* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.22 В наличии: 17 1 190 ₽ 22 22* 00.01.01.01.23 Подшипник 608ZZ Замена(аналог) или составная часть для замены поз.22 Нет в наличии 1 150 ₽ 22 22* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.22 Нет в наличии 1 210 ₽ 22 22* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.22 Нет в наличии 1 120 ₽ 22 22* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.22 В наличии: 4 1 150 ₽ 23 23 00.02.99.01.02 Кольцо стопорное А22 УШМ-115;125 Кольцо стопорное для отв. Ø22 DIN472 В наличии: 3 1 10 ₽ 24 24 671.04.02.01.00 Якорь с вентилятором УШМ-125/900 (670) Якорь с вентилятором Ø32; L=55 В наличии: 3 1 1,370 ₽ 25 25 528.03.00.02.02 Кольцо защитное УШМ-115/700, УШМ-125/700 Кольцо защитное В наличии: 2 1 20 ₽ 26 26 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый CHL 607Z (7х19х6) В наличии: 5 1 190 ₽ 26 26 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 26 26 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 27 27 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 28 1 60 ₽ 28 28 671.04.00.01.00 Диафрагма УШМ-125/900 (670) Диафрагма В наличии: 2 1 30 ₽ 29 29 671.04.01.00.00 Статор в сборе УШМ-125/900 (670) Статор в сборе Ø53; L=55 В наличии: 4 1 950 ₽ 30 30 671.04.03.01.00 Щеткодержатель Нет данных о товаре 2 31 31 671.04.03.02.00 Щетка электрическая 6x9x15 Нет данных о товаре 2 32 32 528.04.03.03.00 Пружина спиральная УШМ-125/700 Пружина спиральная 65Mn Нет в наличии 2 20 ₽ 33 33 671.05.00.01.00 Корпус двигателя УШМ-125/900 (670) Корпус двигателя В наличии: 1 1 220 ₽ 34 34 00.10.04.01.02 Конденсатор 0.22µF MEX GPF 40/085/21/C 250V~ В наличии: 5 1 70 ₽ 35 35 671.04.04.00.00 Выключатель УШМ-125/900 (670) Выключатель KR125 8(8)A 250V~5E4 В наличии: 2 1 250 ₽ 36 36 528.04.00.02.00 Планка фиксации шнура УШМ-125/700 Планка фиксации шнура В наличии: 6 1 10 ₽ 37 37 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4x14 В наличии: 4 1 20 ₽ 38 38 671.05.00.02.00 Крышка задняя В наличии: 2 1 150 ₽ 39 39 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4x14 В наличии: 4 2 20 ₽ 40 40 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой H05VV-F 2х0.75мм², 1.8м В наличии: 22 1 420 ₽ 41 41 528.04.00.03.00 Трубка защитная УШМ-125/700 Трубка защитная шнура В наличии: 9 1 30 ₽ 42 42 671.04.00.04.00 Тяга выключателя УШМ-125/900 (670) Тяга выключателя В наличии: 9 1 50 ₽ 43 43 528.04.00.05.00 Клавиша выключателя УШМ-125/700 Клавиша выключателя В наличии: 19 1 50 ₽ 44 44 00.02.03.01.34 Винт 4х65 Винт саморез ST4x65 В наличии: 10 2 110 ₽ 45 45 528.02.03.00.00 Ручка боковая УШМ-125/700 Ручка боковая М8х10 В наличии: 13 1 120 ₽ 46 46 07.02.00.01.01 Ключ специальный УШМ-115 Ключ специальный dxb - 4x30мм; L-130мм В наличии: 6 1 110 ₽ 46 46* 528.02.04.00.00 Ключ специальный УШМ-125/700 Замена(аналог) или составная часть для замены поз.46 Нет в наличии 1 80 ₽ Кол-во: В корзину
