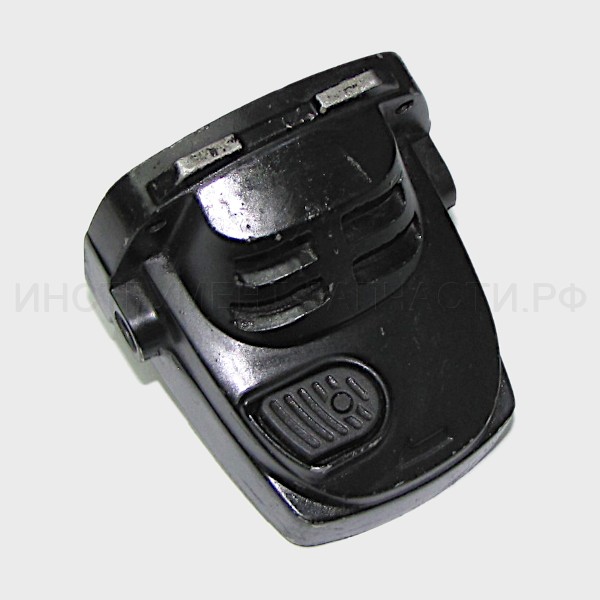

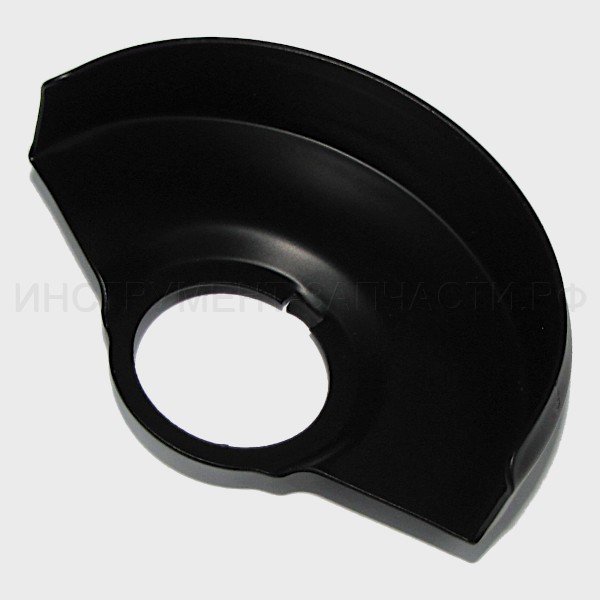

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-125/1000 Схема актуальна для изделий, у которых серийный номер начинается с 343. Рис. 1 Угловая шлифмашина УШМ-125/1000 (343.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 07.02.00.03.01 Гайка крепления шлифкруга УШМ-115 Гайка прижимная шлифкруга М14 В наличии: 7 1 200 ₽ 2 2 07.02.00.04.01 Фланец опорный шлифкруга УШМ-115;125 Фланец опорный шлифкруга В наличии: 8 1 150 ₽ 2a 2a 234.02.00.02.00 Кольцо резиновое УШМ-22/230 Кольцо резиновое Ø20,35х1,78 В наличии: 2 1 20 ₽ 3 3 00.02.04.02.45 Винт Винт M5-6gx10-4.8 Нет данных о товаре 1 4 4 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба пружинная Шайба 5 65Г ГОСТ 6402-70 В наличии: 1 1 20 ₽ 5 5 00.02.04.01.01 Винт М4х10 УШМ-115 Винт Винт М4х10.48 ГОСТ Р ИСО 14583-2009 В наличии: 19 3 10 ₽ 5a/8a 5a/8a 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба пружинная Шайба 4 65Г ГОСТ 6402-70 В наличии: 32 7 20 ₽ 6 6 41.02.00.02.00 Крышка кожуха В наличии: 21 1 80 ₽ 7 7 42.02.00.01.01 Кожух защитный УШМ-115_125.1000 Кожух защитный в сборе Ø125 В наличии: 3 1 270 ₽ 8 8 00.02.04.01.27 Винт М4х14 Винт Винт В2.М4-6gх14.48 ГОСТ 17473-80 В наличии: 5 4 50 ₽ 9 9 342.03.01.01.00 Крышка редуктора УШМ-115_125/1000 Крышка редуктора В наличии: 3 1 240 ₽ 9a 9a 342.03.01.02.00 Кольцо уплотнительное УШМ-115_125/1000 Кольцо уплотнительное Ø51x1,5 В наличии: 5 1 30 ₽ 10 10 342.03.01.03.00 Шайба УШМ-115_125.1000 Шайба Ø12,1хØ23,5х1 В наличии: 2 1 30 ₽ 11 11 342.03.00.01.00 Шпиндель УШМ-115_125.1000 Шпиндель В наличии: 2 1 200 ₽ 12 12 00.02.10.03.00 Шарик Шарик 3-60 ГОСТ 3722-81 В наличии: 9 1 30 ₽ 13 13 00.02.99.02.03 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо пружинное Кольцо В10.60C2A ГОСТ 13942-86 В наличии: 23 1 10 ₽ 14 14 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201.2RS (12х32х10) В наличии: 8 1 370 ₽ 14 14 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12х32х10) В наличии: 47 1 110 ₽ 15 15 342.03.01.04.00 Крышка подшипника УШМ-115_125.1000 Крышка подшипника В наличии: 5 1 60 ₽ 16 16 00.02.04.01.01 Винт М4х10 УШМ-115 Винт Винт В2.М4-6gх10.48 ГОСТ 17473-80 В наличии: 19 3 10 ₽ 16a 16a 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба пружинная Шайба 4 65Г ГОСТ 6402-70 В наличии: 32 3 20 ₽ 17 17 342.03.00.02.00 Колесо зубчатое коническое УШМ-115_125.1000 Колесо зубчатое коническое Z=38 В наличии: 5 1 430 ₽ 18 18 00.01.02.01.35 Подшипник игольчатый УШМ-115_125/1000 Подшипник игольчатый HK0910 (9х13х10) В наличии: 5 1 160 ₽ 19 19 342.03.00.03.00 Фиксатор шпинделя УШМ-115_125.1000 Фиксатор шпинделя Нет в наличии 1 100 ₽ 20 20 342.03.00.04.00 Кольцо резиновое УШМ-115_125/1000 Кольцо резиновое В наличии: 3 1 20 ₽ 21 21 342.03.01.05.00 Корпус редуктора в сборе УШМ-115_125/1000 Корпус редуктора в сборе Нет в наличии 1 470 ₽ 22 22 00.02.04.01.25 Винт Винт 2-4х25.016 ГОСТ 10621-80 Нет данных о товаре 4 22a 22a 00.02.02.02.02 Шайба 4х8х0,5 Шайба Шайба С4.04.019 ГОСТ 10450-78 В наличии: 5 4 20 ₽ 23 23 342.03.00.05.00 Пружина фиксатора УШМ-115_125.1000 Пружина фиксатора Нет в наличии 1 40 ₽ 24 24 342.03.00.06.00 Кнопка фиксатора шпинделя УШМ-115_125.1000 Кнопка фиксатора шпинделя Нет в наличии 1 40 ₽ 25 25 41.04.02.07.00 Гайка М8х1х3,5 Гайка Гайка M8х1-6H.12.38ХС.016 ГОСТ 15522-70 Нет в наличии 1 40 ₽ 26 26 342.03.00.07.00 Шестерня коническая УШМ-115_125.1000 Шестерня коническая Z=11 В наличии: 11 1 200 ₽ 27 27 00.01.01.01.20 Подшипник шариковый 6000-2 RS Р-82ТС Подшипник шариковый 6000.2RS (10х26х8) В наличии: 9 1 240 ₽ 27 27 6000-2RS Подшипник 180100/6000-2RS Подшипник шариковый 6000-2RS (10х26х8) В наличии: 112 1 80 ₽ 28 28 342.03.00.08.00 Кольцо резиновое УШМ-115_125.1000 Кольцо резиновое В наличии: 7 1 20 ₽ 29 29 342.03.00.09.00 Крышка подшипника УШМ-115_125.1000 Крышка подшипника В наличии: 5 1 50 ₽ 30 30 342.04.02.01.00 Якорь с вентилятором УШМ-115_125.1000 Якорь с вентилятором Ø35х55 В наличии: 2 1 1,310 ₽ 31 31 00.01.01.01.23 Подшипник 608ZZ Подшипник шариковый 608.2Z (8х22х7) Нет в наличии 1 170 ₽ 31 31 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 32 32 342.04.02.02.00 Втулка демпфирующая УШМ-115_125.1000 Втулка демпфирующая В наличии: 3 1 40 ₽ 33 33 342.04.02.03.00 Диафрагма УШМ-115_125.1000 Диафрагма В наличии: 4 1 70 ₽ 34 34 00.02.03.01.36 Винт 4х70 Р-110 Винт Шуруп DIN 7996 4x70-Ph-St-Zn Нет в наличии 2 50 ₽ 35 35 342.04.01.00.00 Статор в сборе УШМ-115_125.1000 Статор в сборе Ø58.5х55 В наличии: 2 1 1,220 ₽ 36 36 342.05.00.01.00 Корпус двигателя УШМ-115_125.1000 Корпус двигателя Нет в наличии 1 210 ₽ 37 37 342.04.03.01.00 Щетка электрическая УШМ-115_125.1000 Щетка электрическая 6х11х16 В наличии: 3 2 120 ₽ 38 38 00.02.03.01.25 Винт 3х11 Винт Винт 2-3х10.016 ГОСТ 10621-80 Нет в наличии 2 20 ₽ 39 39 342.04.03.02.00 Пружина кручения УШМ-115_125.1000 Пружина кручения В наличии: 3 2 30 ₽ 40 40 00.10.01.04.02 Выключатель в сборе УШМ-115,УШМ-125 Выключатель KEDU HY28 8(8) А 250VAC 5E4 В наличии: 21 1 250 ₽ 41 41 00.10.04.01.02 Конденсатор 0.22μF K X2 MEX GPF 40/085/21/C 250V~ В наличии: 5 1 80 ₽ 42 42 342.04.00.01.00 Клавиша выключателя УШМ-115_125.1000 Клавиша выключателя Нет в наличии 1 40 ₽ 43 43 342.04.00.02.00 Тяга выключателя УШМ-115_125.1000 Тяга выключателя Нет в наличии 1 50 ₽ 44 44 342.04.03.03.00 Щеткодержатель УШМ-115_125.1000 Щеткодержатель В наличии: 4 2 90 ₽ 45 45 342.05.00.02.00 Крышка задняя УШМ-115_125.1000 Крышка задняя В наличии: 2 1 180 ₽ 46 46 342.05.00.03.00 Заглушка Нет данных о товаре 1 47 47 00.02.03.01.04 Винт 4х16 Винт Винт 2-4х16.016 ГОСТ 10621-80 В наличии: 14 1 30 ₽ 48 48 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт Винт 2-4х14.016 ГОСТ 10621-80 В наличии: 4 3 20 ₽ 49 49 41.04.00.07.00 Планка фиксации шнура Нет в наличии 1 30 ₽ 50 50 41.04.00.06.00 Трубка защитная Нет в наличии 1 40 ₽ 51 51 00.10.02.03.01 Шнур питания с вилкой 2х0.75 Шнур питания с вилкой H05RN-F/2х0,75мм², 3.2м В наличии: 2 1 510 ₽ 52 52 07.02.00.01.01 Ключ специальный УШМ-115 Ключ специальный В наличии: 6 1 140 ₽ 53 53 07.02.00.02.01 Ручка боковая УШМ-125 Ручка боковая Нет в наличии 1 260 ₽ Кол-во: В корзину
