Схема и запчасти для угловой шлифмашины Интерскол УШМ-125/1000
Схема актуальна для изделий, у которых серийный номер начинается с 627.
Схема актуальна только для УШМ, у которых на шильдике указана мощность 1020Вт. Для УШМ с мощностью 1200Вт смотреть схему для УШМ-125/1200 (627.1.2.00.*)
Инструмент снят с производства
Рис. 1

Угловая шлифмашина УШМ-125/1000 (627.*): Рис.1

1
Гайка крепления шлифкруга УШМ-115
07.02.00.03.01
Гайка крепления шлифкруга УШМ-115
Гайка прижимная
Ø42, М14
В наличии: 7
1
200 ₽
2
Не настроено изображение
590.02.01.00.00
Кожух защитный в сборе УШМ-125/800
Кожух защитный в сборе
125мм
Нет в наличии
1
300 ₽
4
Не настроено изображение
00.02.04.01.50
Винт М6х15
Винт М6*15
М6*15
В наличии: 4
1
40 ₽
5
Не настроено изображение

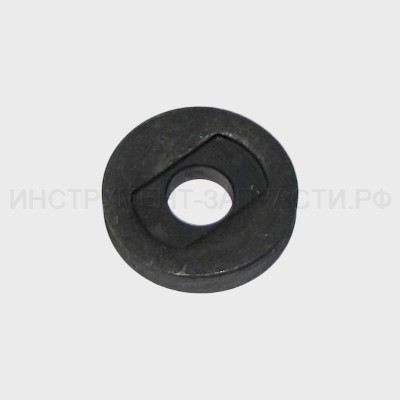

589.02.00.04.00
Фланец опорный
Фланец
В наличии: 5
1
140 ₽
6
Не настроено изображение
589.03.00.03.00
Шпиндель УШМ-115/800
Шпиндель
В наличии: 2
1
180 ₽
7
Не настроено изображение
589.03.01.01.01
Шайба уплотнительная УШМ-115/800
Шайба уплотнительная
В наличии: 2
1
30 ₽
8
Винт М4х10 УШМ-115
00.02.04.01.01
Винт М4х10 УШМ-115
Винт
M4х10
В наличии: 19
4
10 ₽
9
Не настроено изображение

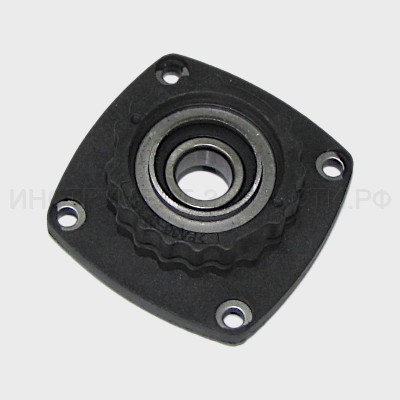

627.05.00.09.00
Крышка редуктора УШМ-125/1000
Крышка редуктора
В наличии: 2
1
280 ₽
10
Не настроено изображение

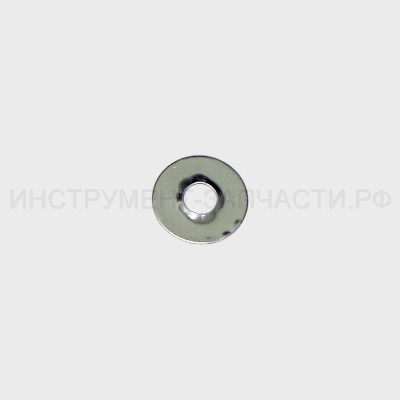

627.03.01.08.00
Шайба
Нет данных о товаре
1
12
Не настроено изображение

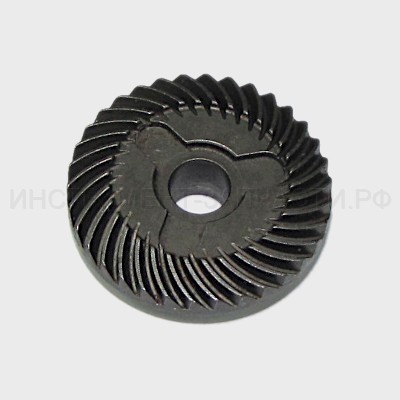

627.03.00.02.00
Колесо зубчатое УШМ-125/1000
Колесо коническое
В наличии: 5
1
290 ₽
13
Не настроено изображение

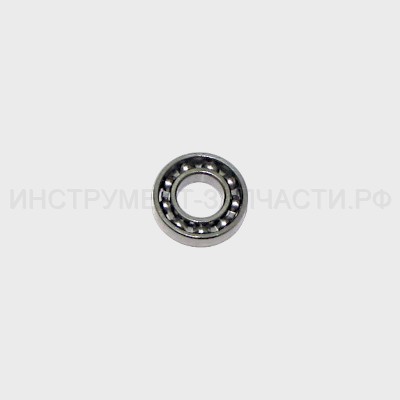

00.01.01.01.12
Подшипник шариковый 688 (8x16x4)
Подшипник шариковый
688 (8x16x4)
В наличии: 6
2
120 ₽
14
Не настроено изображение
627.03.02.03.00
Фиксатор шпинделя
В наличии: 5
1
40 ₽
15
Не настроено изображение

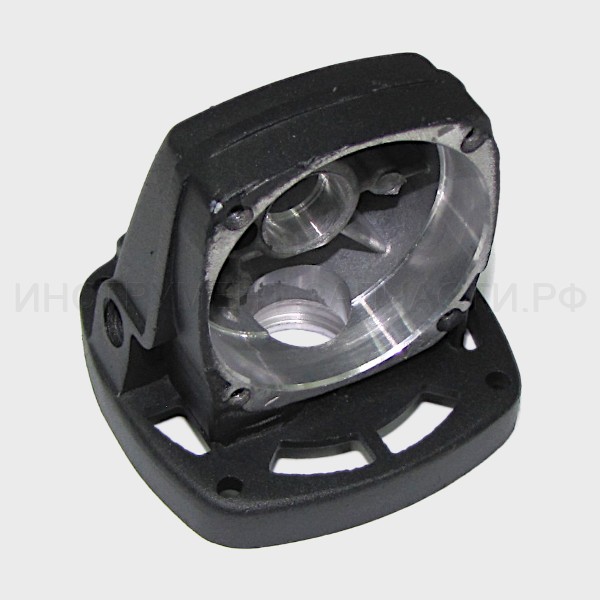

627.03.02.01.00
Корпус редуктора УШМ-125/1000
Корпус редуктора
В наличии: 2
1
660 ₽
16
Не настроено изображение
00.02.03.01.09
Винт
ST4.2х25
Нет данных о товаре
4
17
Пружина фиксатора шпинделя УШМ-125/1100 Э
26.03.02.04.00
Пружина фиксатора шпинделя УШМ-125/1100 Э
Пружина фиксатора шпинделя
В наличии: 11
1
40 ₽
18
Не настроено изображение

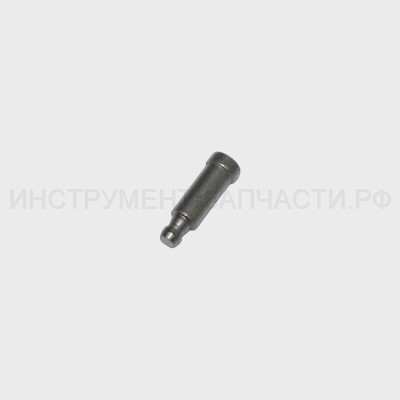

627.03.02.02.00
Кнопка фиксатора шпинделя
Нет данных о товаре
1
19
Не настроено изображение
589.02.00.02.00
Рукоятка дополнительная УШМ-115_125/800 (589, 590)
Рукоятка дополнительная
Нет в наличии
1
200 ₽
20
Не настроено изображение
589.02.99.01.01
Кольцо УШМ-115_125/800 (589, 590)
Кольцо
В наличии: 3
1
20 ₽
21
Не настроено изображение

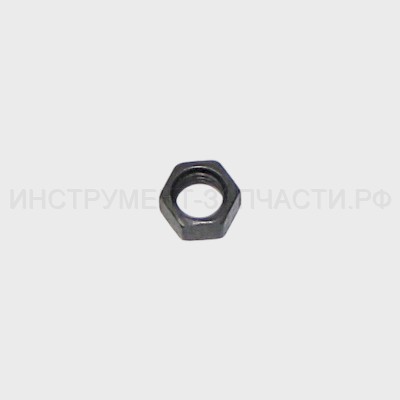

00.02.01.01.07
Гайка М7
M7
В наличии: 4
1
270 ₽
22
Не настроено изображение

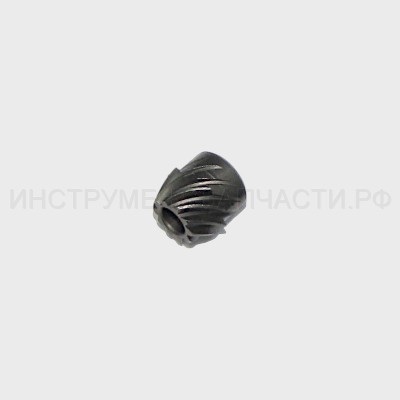

627.03.00.01.00
Шестерня коническая УШМ-125/1000
Шестерня коническая
В наличии: 6
1
170 ₽
23
Не настроено изображение
627.03.01.09.00
Шайба УШМ-125/1000
Шайба
В наличии: 4
1
30 ₽
24
Не настроено изображение
00.01.01.01.05
Подшипник шариковый 608Z
Подшипник шариковый 608.Z
608.Z (8х22х7)
Нет в наличии
1
220 ₽
24
Не настроено изображение
608-2Z
Подшипник (SKF) 8х22х7
Подшипник шариковый 608-2Z
608-2Z (8х22х7) SKF (Италия)
Нет в наличии
1
380 ₽
24
Не настроено изображение
608-2RSH
Подшипник 608-2RSH (SKF) 8х22х7
Подшипник шариковый 608-2RSH
608-2RSH (8х22х7) SKF (Италия)
Нет в наличии
1
370 ₽
24
Подшипник 180608/608-2RS
608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый 608-2RS
608-2RS (8х22х7)
В наличии: 68
1
70 ₽
25
Не настроено изображение
589.03.02.02.01
Кольцо стопорное Ø22
Ø22
Нет данных о товаре
1
26
Не настроено изображение
589.04.01.01.00
Рассекатель УШМ-115_125/800 (589, 590)
Рассекатель
В наличии: 2
1
40 ₽
27
Не настроено изображение

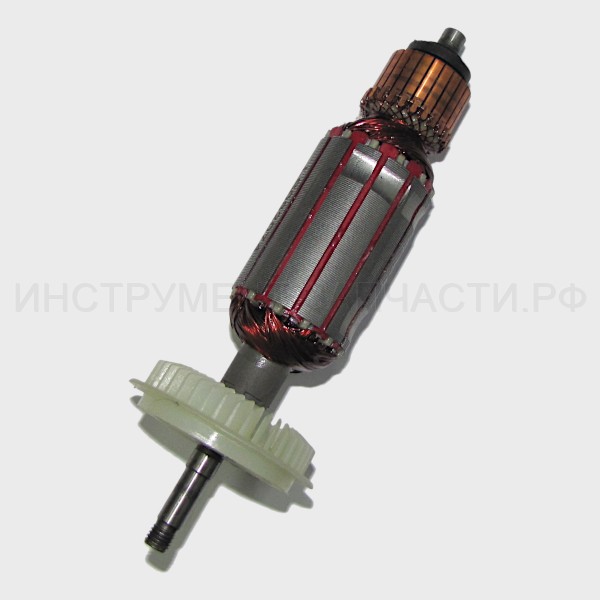

627.04.02.01.00
Якорь с вентилятором УШМ-125/1000
Якорь
В наличии: 5
1
1,600 ₽
28
Не настроено изображение
00.01.01.01.06
Подшипник шариковый 607Z Д-500
Подшипник шариковый
607Z (7х19х6)
В наличии: 5
1
230 ₽
28
Не настроено изображение
607-2Z
Подшипник (SKF) 7х19х6
Подшипник шариковый
607-2Z (7х19х6) SKF (Италия)
Нет в наличии
1
290 ₽
28
Не настроено изображение
607-2RSH
Подшипник 607-2RSH (SKF) 7х19х6
Подшипник шариковый
607-2RSH (7х19х6) SKF (Италия)
Нет в наличии
1
320 ₽
28
Подшипник 180607/607-2RS
607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS (7х19х6)
В наличии: 31
1
60 ₽
29
Не настроено изображение
68.04.02.03.01
Втулка демпфирующая
В наличии: 18
1
50 ₽
30
Не настроено изображение
627.05.00.03.00
Диафрагма
Нет данных о товаре
1
31
Не настроено изображение

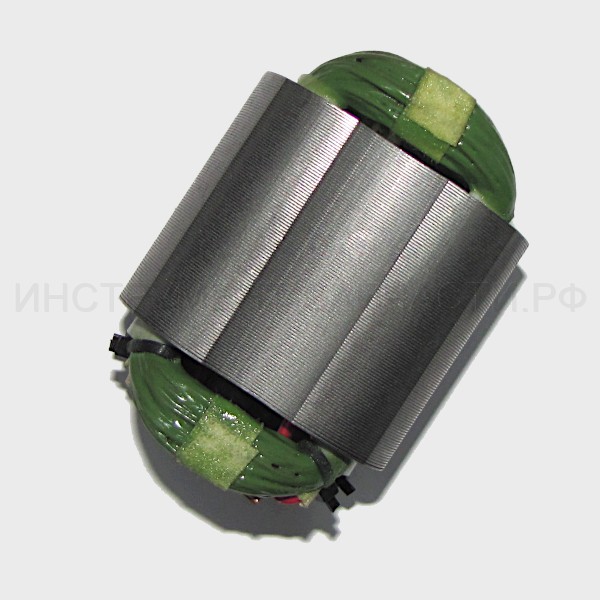

627.04.01.00.00
Статор УШМ-125/1000 (627)
Статор
В наличии: 4
1
980 ₽
32
Не настроено изображение

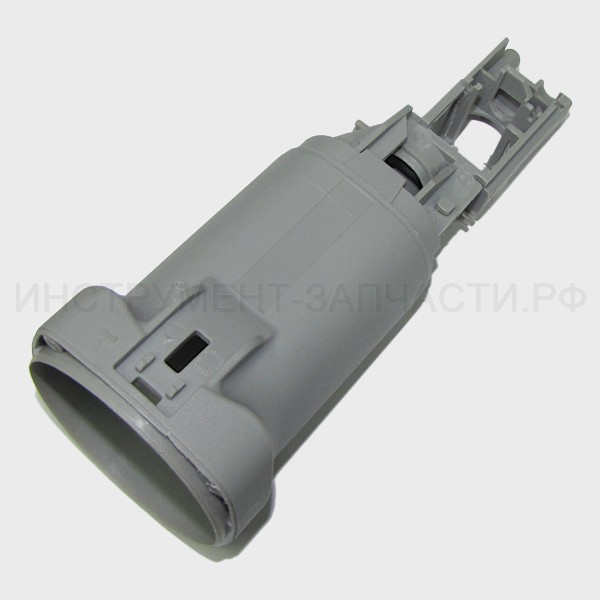

627.05.00.01.00
Корпус двигателя УШМ-125/1000
Корпус двигателя
В наличии: 1
1
310 ₽
33
Не настроено изображение
589.04.04.00.00
Выключатель УШМ-115/800
Выключатель
FA6-5/1D-24 8(8)A 250V 5EA
В наличии: 9
1
240 ₽
34
Не настроено изображение
627.04.03.03.00
Угольная щетка
Нет данных о товаре
2
34
Не настроено изображение

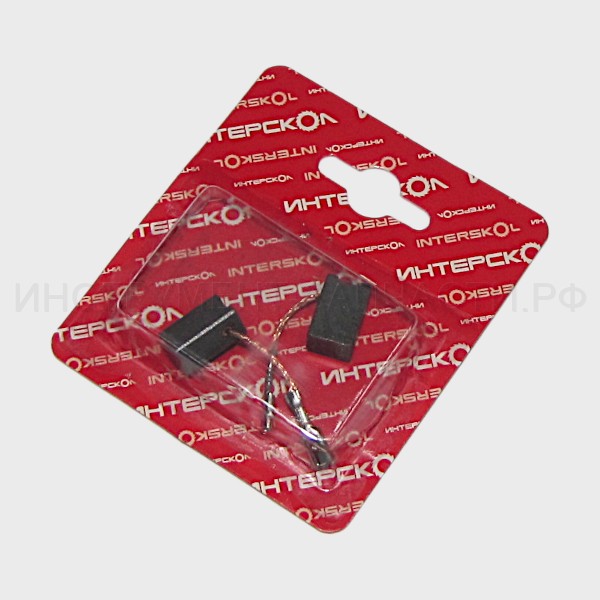

627.04.03.03.90
Щетки электрические (комплект 2шт)
Щетки электрические (комплект 2шт)
Нет в наличии
1
160 ₽
35
Не настроено изображение
00.02.03.01.25
Винт 3х11
Винт ST2.9х8
Нет в наличии
2
20 ₽
36
Не настроено изображение

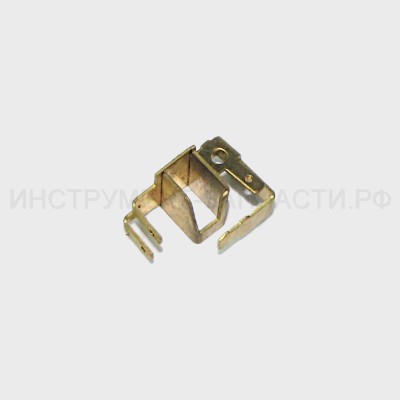

627.04.03.02.00
Щёткодержатель УШМ-125/1000
Щеткодержатель
В наличии: 1
2
70 ₽
37
Не настроено изображение
589.04.03.01.00
Пружина плоская УШМ-115_125/800 (589, 590)
Пружина плоская
Нет в наличии
2
30 ₽
38
Не настроено изображение
00.10.04.01.02
Конденсатор
В наличии: 5
1
80 ₽
39
Не настроено изображение
26.05.00.05.00
Планка фиксации шнура
Планка прижимная кабеля
В наличии: 1
1
40 ₽
40
Не настроено изображение
00.02.03.01.07
Винт 4х20 ДУ-1000ЭР
Винт ST4.2Øх13
ST4.2Øх13
В наличии: 6
1
30 ₽
41
Не настроено изображение
589.04.04.02.01
Пружина УШМ-115_125/800 (589, 590)
Пружина
В наличии: 5
1
10 ₽
42
Не настроено изображение

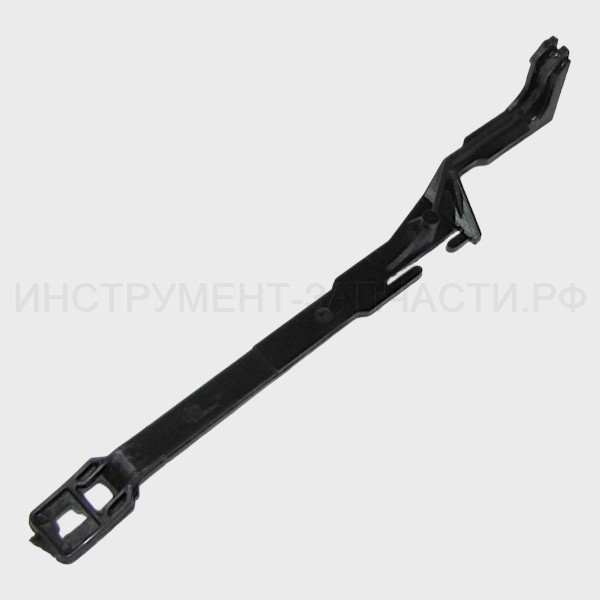

627.05.00.06.00
Толкатель УШМ-125/1000
Толкатель
В наличии: 4
1
40 ₽
43
Не настроено изображение
589.04.04.01.00
Клавиша выключателя УШМ-115/800
Клавиша выключателя
В наличии: 22
1
40 ₽
44
Не настроено изображение
589.04.00.01.00
Втулка ввода шнура УШМ-115/800
Втулка ввода шнура
В наличии: 3
1
30 ₽
45
Не настроено изображение
589.05.00.01.00
Крышка мотора УШМ-115_125/800 (589, 590)
Крышка мотора
В наличии: 2
1
130 ₽
46
Не настроено изображение
00.02.03.01.06
Винт 4х18 ДУ-650ЭР
Винт
ST4х18
В наличии: 1
1
20 ₽
47
Не настроено изображение
631.10.02.01.01
Шнур питания с вилкой H05VV-F/2X0.75мм², 2,0м
H05VV-F/2X0.75мм², 2,0м
Нет данных о товаре
1
48
Не настроено изображение
627.02.00.01.01
Ключ специальный
Нет данных о товаре
1
