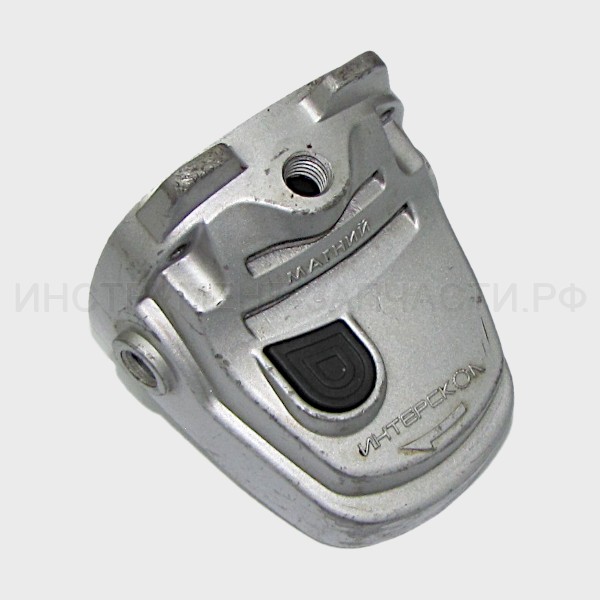

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-125/1400ЭЛ Схема актуальна для изделий, у которых серийный номер начинается с 302. *Введено с 10.2017г. Поз. 22 (кольцо резиновое) - аннулируется. Изменения - см. рисунки ниже. Рис. 1 Рис. 2 Рис. 3 Рис. 1 Рис. 2 Рис. 3 Угловая шлифмашина УШМ-125/1400ЭЛ (302.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 07.02.00.03.01 Гайка крепления шлифкруга УШМ-115 Гайка крепления шлифкруга В наличии: 7 1 200 ₽ 2 2 26.02.00.04.00 Фланец опорный шлифкруга Ø14 (п. спекание) Нет в наличии 1 190 ₽ 3 3 26.02.01.00.00 Кожух защитный в сборе УШМ-125/1100 Э Кожух защитный в сборе Ø125 В наличии: 3 1 400 ₽ 4 4 302.03.00.01.00 Втулка уплотнительная УШМ-125/1400ЭЛ Втулка уплотнительная В наличии: 4 1 20 ₽ 5 5 00.02.04.01.02 Винт М4х12 УШМ-2300М Винт М4х12 В наличии: 3 4 10 ₽ 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба пружинная Ø4 В наличии: 32 4 20 ₽ 6 6 302.03.01.01.00 Крышка редуктора УШМ-125/1400ЭЛ Крышка редуктора В наличии: 2 1 210 ₽ 7 7 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201RS (12х32х10) В наличии: 8 1 370 ₽ 7 7 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ 7 7 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12х32х10) В наличии: 50 1 110 ₽ 8 8 26.03.00.01.00 Крышка подшипника УШМ-125/1100 Э Крышка подшипника В наличии: 2 1 30 ₽ 9 9 00.02.04.05.03 Винт М4х10 Винт М4х10 В наличии: 18 3 10 ₽ 10 10 302.03.00.02.00 Шпиндель УШМ-125/1400ЭЛ Шпиндель В наличии: 1 1 260 ₽ 11 11 302.03.00.03.00 Колесо зубчатое коническое УШМ-125/1400ЭЛ Колесо зубчатое коническое Z=38 В наличии: 5 1 360 ₽ 12 12 00.01.02.01.17 Подшипник роликовый NR-HK0808 Подшипник роликовый HK0808 (8х12х8) В наличии: 24 1 220 ₽ 13 13 26.03.02.01.00 Корпус редуктора УШМ-125/1100 Э Корпус редуктора В наличии: 8 1 610 ₽ 13 13* 26.03.02.01.01 Корпус редуктора УШМ-125/1400ЭЛ Корпус редуктора В наличии: 5 1 680 ₽ 14 14 00.02.03.01.08 Винт 4х25 Винт 4х25 В наличии: 4 4 90 ₽ 15 15 26.03.02.05.00 Кнопка фиксатора шпинделя УШМ-125/1100 Э Кнопка фиксатора шпинделя В наличии: 14 1 100 ₽ 16 16 26.03.02.04.00 Пружина фиксатора шпинделя УШМ-125/1100 Э Пружина фиксатора шпинделя В наличии: 11 1 40 ₽ 17 17 26.03.02.03.00 Фиксатор шпинделя УШМ-125/1100 Э Фиксатор шпинделя В наличии: 7 1 90 ₽ 18 18 00.02.01.01.06 Гайка 6-гранная Гайка М6 В наличии: 7 1 30 ₽ 19 19 00.02.02.01.06 Шайба гроверная П-45МЭ Шайба пружинная Ø6 В наличии: 10 1 30 ₽ 20 20 26.04.02.03.00 Шестерня коническая УШМ-125/1100 Э Шестерня коническая Z=11 В наличии: 16 1 260 ₽ 21 21 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 4 1 170 ₽ 21 21 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 21 21 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 75 1 70 ₽ 22 22 26.03.02.06.00 Кольцо УШМ-125/1100Э Кольцо В наличии: 21 1 60 ₽ 23 23 26.03.02.02.00 Кольцо стопорное УШМ-125/1100 Э Кольцо стопорное В наличии: 6 1 70 ₽ 23 23* 00.02.99.01.02 Кольцо стопорное А22 УШМ-115;125 Кольцо пружинное Ø22 В наличии: 3 1 20 ₽ 24 24 26.04.00.01.00 Диафрагма УШМ-125/1100 Э Диафрагма В наличии: 4 1 100 ₽ 25 25 302.02.00.01.00 Крышка диафрагмы УШМ-125/1400ЭЛ Крышка диафрагмы В наличии: 5 1 90 ₽ 26 26 302.04.02.01.00 Якорь с вентилятором УШМ-125/1400ЭЛ Якорь с вентилятором Ø35,1х55, 220V-240V,1400W В наличии: 2 1 2,330 ₽ 27 27 00.02.03.01.36 Винт 4х70 Р-110 Винт 4х70 Нет в наличии 2 50 ₽ 28 28 00.01.01.01.25 Подшипник шариковый 607RS Подшипник шариковый 607-2RS (7х19х6) Нет в наличии 1 200 ₽ 28 28 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 28 28 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 35 1 60 ₽ 29 29 302.04.02.02.00 Втулка резиновая УШМ-125/1400ЭЛ Втулка резиновая В наличии: 2 1 50 ₽ 30 30 302.04.02.03.00 Кольцо магнитное УШМ-125/1400ЭЛ Кольцо магнитное В наличии: 5 1 180 ₽ 31 31 302.04.01.00.00 Статор в сборе УШМ-125/1400ЭЛ Статор в сборе Ø58,5х55, 220V-240V,1400W В наличии: 2 1 1,730 ₽ 32 32 302.05.00.01.00 Корпус двигателя УШМ-125/1400ЭЛ Корпус двигателя В наличии: 1 1 500 ₽ 33 33 00.02.03.01.02 Винт 4х12 Винт 4х12 В наличии: 17 2 10 ₽ 34 34 302.05.00.02.00 Крышка щетки левая УШМ-125/1400ЭЛ Крышка щетки левая В наличии: 2 1 20 ₽ 35 35 00.02.03.01.25 Винт 3х11 Винт 3х10 Нет в наличии 2 20 ₽ 302.04.03.00.00 Комплект щеток электрических УШМ-125/1400ЭЛ Комплект щеток электрических Поз. 36,38 В наличии: 5 1 300 ₽ 36 36 302.04.03.01.00 Щетка электрическая самоотключающаяся УШМ-125/1400ЭЛ Щетка электрическая самоотключающаяся 9х6х16 (использовать совместно с арт. 302.04.03.02.00) В наличии: 6 1 120 ₽ 37 37 302.04.03.03.00 Щеткодержатель УШМ-125/1400ЭЛ Щеткодержатель В наличии: 12 2 60 ₽ 38 38 302.04.03.02.00 Щетка электрическая УШМ-125/1400ЭЛ Щетка электрическая 9х6х16 (использовать совместно с арт. 302.04.03.01.00) В наличии: 49 1 110 ₽ 39 39 302.04.03.04.00 Пружина спиральная УШМ-125/1400ЭЛ Пружина спиральная В наличии: 2 2 80 ₽ 40 40 302.05.00.03.00 Крышка щетки правая УШМ-125/1400ЭЛ Крышка щетки правая В наличии: 2 1 20 ₽ 41 41 302.05.00.04.00 Ручка накладка УШМ-125/1400ЭЛ Ручка накладка В наличии: 1 1 160 ₽ 42 42 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 4 30 ₽ 43 43 302.04.04.00.00 Блок электронный УШМ-125/1400ЭЛ Блок электронный В наличии: 4 1 2,150 ₽ 44 44 00.10.01.01.27 Выключатель УШМ-125/1400ЭЛ Выключатель KEDU HY15DВ 12(10)A 250V~5Е4 IP50 В наличии: 2 1 440 ₽ 45 45 302.05.00.05.00 Клавиша выключателя УШМ-125/1400ЭЛ Клавиша выключателя В наличии: 10 1 70 ₽ 46 46 302.05.00.06.00 Ручка УШМ-125/1400ЭЛ Ручка Нет в наличии 1 160 ₽ 47 47 00.10.04.01.02 Конденсатор 0,22мкФ MEX GPF 40/85/21 В наличии: 5 1 80 ₽ 48 48 26.05.00.05.00 Планка фиксации шнура В наличии: 1 1 40 ₽ 49 49 26.04.00.02.00 Трубка защитная УШМ-125/1100 Э Трубка защитная В наличии: 7 1 50 ₽ 50 50 00.10.02.03.02 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H05RN-F/2х1,0мм², 2,3м Нет в наличии 1 840 ₽ 51 51 07.02.00.01.01 Ключ специальный УШМ-115 Ключ специальный В наличии: 6 1 140 ₽ 52 52 07.02.00.02.01 Ручка боковая УШМ-125 Ручка боковая Нет в наличии 1 260 ₽ A A 302.05.00.06.00 Ручка УШМ-125/1400ЭЛ Ручка в сборе включает в себя арт.302.05.00.06.00 и арт.302.05.00.04.00 Нет в наличии 1 160 ₽ Кол-во: В корзину
