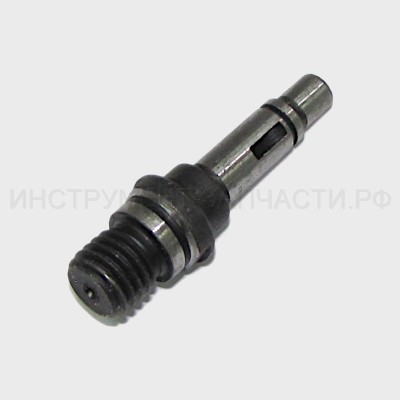

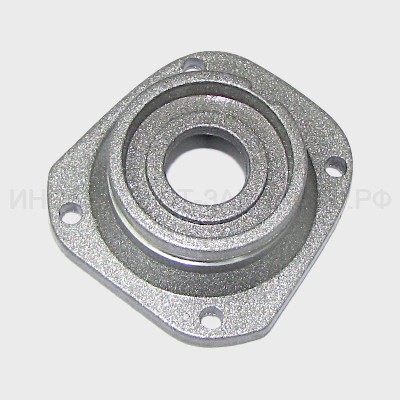

Дмитрий Кущев Схема и запчасти для угловой шлифмашины Интерскол УШМ-125/680 Схема актуальна для изделий, у которых серийный номер начинается с 752. Рис. 1 Угловая шлифмашина УШМ-125/680 (752.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 752.02.00.03.01 Гайка крепления шлифкруга Ø41, УШМ-125/680 (752) Гайка крепления шлифкруга Ø41 В наличии: 5 1 170 ₽ 3 3 752.02.00.02.00 Фланец опорный шлифкруга Ø41, УШМ-125/680 (752) Фланец опорный шлифкруга Ø41 В наличии: 5 1 170 ₽ 4 4 752.02.01.00.00 Кожух защитный Ø125мм Нет данных о товаре 1 5 5 00.02.04.06.01 Винт М5х20 (вн. 6гр.) Нет данных о товаре 1 6 6 752.02.01.01.05 Гайка специальная М5 Нет данных о товаре 1 7 7 752.03.00.01.01 Шпиндель УШМ-125/680 Шпиндель М14 В наличии: 2 1 170 ₽ 8 8 752.03.01.05.00 Шпонка УШМ-125/680 Шпонка 2.9х10 В наличии: 2 1 20 ₽ 9 9 00.02.04.01.02 Винт М4х12 УШМ-2300М Винт M4х12 В наличии: 3 4 10 ₽ 10 10 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба пружинная Ф4 В наличии: 32 4 20 ₽ 11 11 00.02.02.02.45 Шайба простая ∅4 Нет данных о товаре 4 12 12 752.03.00.04.00 Крышка редуктора УШМ-125/680 Крышка редуктора В наличии: 2 1 180 ₽ 13 13 00.01.01.01.20 Подшипник шариковый 6000-2 RS Р-82ТС Подшипник 6000-2RS (10x26x8) В наличии: 9 1 240 ₽ 13 13 6000-2RSH Подшипник 6000-2RSH (SKF) 10х26х8 Подшипник шариковый 6000-2RSH 6000-2RSH (10х26х8) SKF (Италия) Нет в наличии 1 360 ₽ 13 13 6000-2RS Подшипник 180100/6000-2RS Подшипник шариковый 6000-2RS 6000-2RS (10х26х8) В наличии: 63 1 80 ₽ 14 14 00.02.99.01.16 Кольцо пружинное П-28/800ЭВ Кольцо стопорное Ø26 В наличии: 2 1 60 ₽ 15 15 752.03.00.06.00 Колесо коническое УШМ-125/680 Колесо коническое z-37; (37/12) В наличии: 5 1 340 ₽ 16 16 00.02.99.02.03 Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900 Кольцо стопорное Ø10 В наличии: 23 1 10 ₽ 17 17 752.01.01.01.08 Подшипник скольжения УШМ-125/680 Подшипник скольжения 12х8х8 В наличии: 2 1 40 ₽ 18 18 528.02.03.00.00 Ручка боковая УШМ-125/700 Ручка боковая В наличии: 13 1 170 ₽ 19 19 00.02.02.04.04 Шайба упорная Ø4 Шайба упорная Ø4 В наличии: 5 1 40 ₽ 20 20 00.02.04.04.10 Винт М4х10 П-45МЭ Винт M4х16 Нет в наличии 4 40 ₽ 21 21 528.03.01.02.00 Пружина УШМ-125/700 Пружина В наличии: 1 1 50 ₽ 22 22 752.03.01.01.00 Кнопка фиксатор УШМ-125/680 Кнопка фиксатор В наличии: 2 1 10 ₽ 23 23 752.03.00.07.00 Корпус редуктора УШМ-125/680 Корпус редуктора В наличии: 2 1 350 ₽ 24 24 752.03.00.09.00 Шестерня УШМ-125/680 Шестерня z-12 В наличии: 5 1 110 ₽ 25 25 00.01.01.01.05 Подшипник шариковый 608Z Подшипник 608RS (8х22х7) Нет в наличии 1 220 ₽ 25 25 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 25 25 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 75 1 70 ₽ 26 26 752.03.00.08.00 Крышка подшипника УШМ-125/680 Крышка подшипника 18# В наличии: 2 1 30 ₽ 27 27 00.02.04.01.02 Винт М4х12 УШМ-2300М Винт M4х12 В наличии: 3 2 10 ₽ 28 28 752.03.01.05.00 Шпонка УШМ-125/680 Шпонка 2.9х10 В наличии: 2 1 20 ₽ 29 29 752.04.02.05.00 Якорь УШМ-125/680 Якорь Ø34.3x45 В наличии: 1 1 1,370 ₽ 30 30 752.04.00.01.00 Диафрагма Нет данных о товаре 1 31 31 00.01.01.01.25 Подшипник шариковый 607RS Подшипник 607RS (7х19х6) Нет в наличии 1 200 ₽ 31 31 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 31 31 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 32 1 60 ₽ 32 32 528.04.02.03.00 Втулка резиновая УШМ-125/700 Втулка резиновая 18# В наличии: 4 1 40 ₽ 33 33 00.02.03.01.10 Винт 4х55 Р-82ТС Винт саморез ST4x65 Нет в наличии 2 50 ₽ 34 34 752.04.01.00.00 Статор УШМ-125/680 Статор Ø56х45 В наличии: 2 1 870 ₽ 36 36 752.05.00.01.00 Корпус Нет данных о товаре 1 40 40 752.04.00.05.00 Клавиша выключателя УШМ-125/680 Клавиша выключателя В наличии: 5 1 30 ₽ 41 41 752.04.00.04.00 Тяга выключателя УШМ-125/680 Тяга выключателя В наличии: 10 1 60 ₽ 43 43 752.05.00.02.00 Крышка задняя Нет данных о товаре 1 45 45 528.04.00.03.00 Трубка защитная УШМ-125/700 Трубка защитная шнура В наличии: 9 1 30 ₽ 46 46 00.10.02.03.04 Шнур питания с вилкой В наличии: 10 1 370 ₽ 47 47 00.10.01.05.09 Выключатель УШМ-125/680 Выключатель S125 6 (6)A-250V-5E4 В наличии: 10 1 280 ₽ 48 48 528.04.00.02.00 Планка фиксации шнура УШМ-125/700 Планка фиксации шнура В наличии: 6 1 20 ₽ 51 51 00.10.04.01.02 Конденсатор В наличии: 5 2 80 ₽ 52 52 752.04.03.01.00 Щеткодержатель УШМ-125/680 Щеткодержатель В наличии: 4 2 60 ₽ 53 53 00.02.03.01.01 Винт 4х10 ДП-1600 Винт саморез ST4х10 Нет в наличии 2 20 ₽ 54 54 752.04.03.02.00 Щетка электрическая Нет данных о товаре 2 A A 752.04.02.00.00 Якорь с подшипником в сборе УШМ-125/680 (752) Якорь с подшипником в сборе поз.29; 31 В наличии: 5 1 1,430 ₽ B B 752.03.01.00.00 Корпус редуктора с фиксатором в сборе поз.23;19;21;22;17. Нет данных о товаре 1 C C 752.03.02.00.00 Крышка редуктора с шпинделем в сборе поз.7;12;13;14;15;16 Нет данных о товаре 1 Кол-во: В корзину
